ECHAFAUDAGE ROULANT TOTEM LINE 250 - 8.85M - TUBESCA COMABI - 22403770
Référence : T02522403770
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 250 - 8.85M - TUBESCA COMABI - 22403770 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 8.85M
- Plinthes amovibles faciles à installer sans outils
- Roues réglables pour une mobilité sur chantiers encombrés
- Charge maximale de 200 kg/m² pour un usage intensif
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

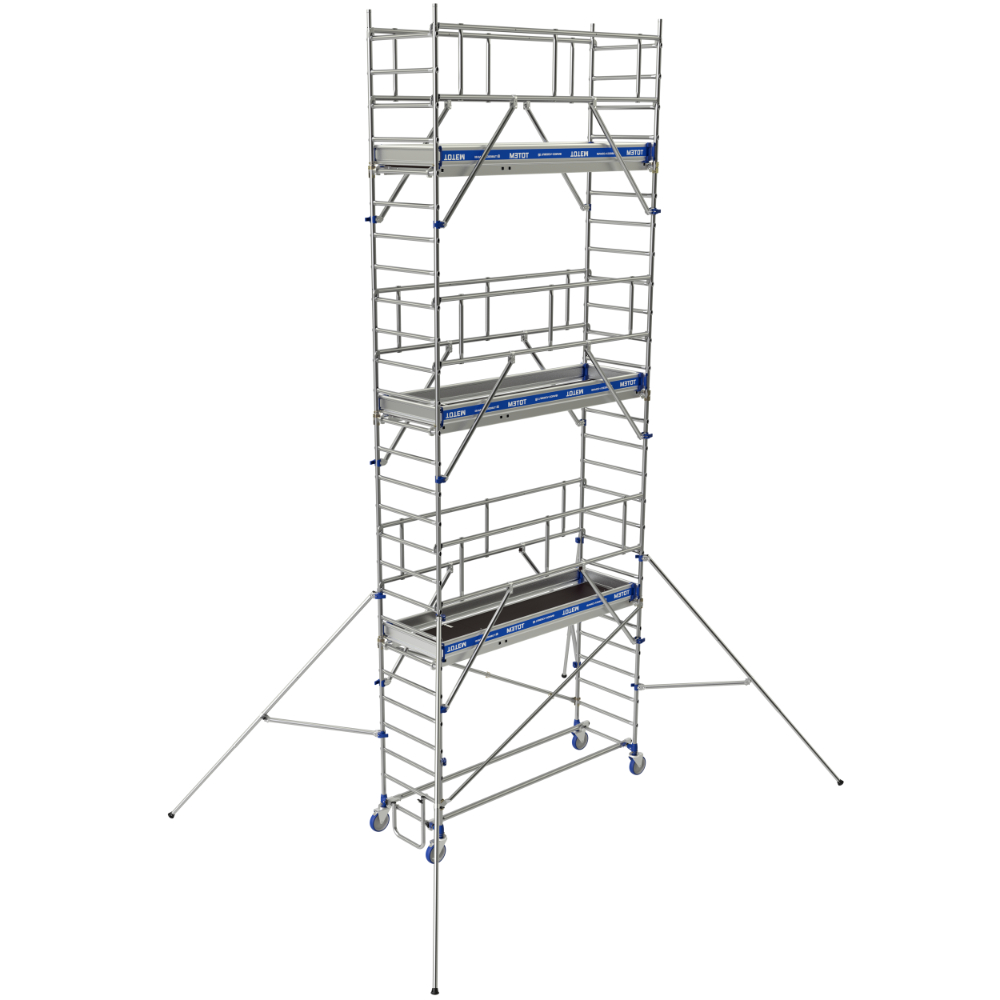

Le Totem 2 Line 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aliminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le système de liaison breveté Ergoblock® assure un blocage fiable en un seul geste, tant pour les stabilisateurs que pour les garde-corps. La liaison entre échelon et montant est sertie, garantissant une grande résistance grâce à des échelons ronds ovalisés aux extrémités qui créent un effet anti-rotation.
Les plinthes en aluminium de 150 mm sont amovibles et se montent rapidement sans vis ni outil. Le plancher combiné aluminium/bois intègre une trappe d’accès par l’intérieur pour faciliter la montée et la descente.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison très fiable. Les roues de grand diamètre (200 mm) sont conçues pour rouler sur des sols encombrés et difficiles, avec un réglage possible de leur blocage sur 175 mm et tous les 12,5 mm.
Les stabilisateurs sont réglables en longueur pour s’adapter à la hauteur de travail et intègrent un décalage de niveau pour plus de stabilité.
Dimensions et poids (référence 22403770 - 8,85 m) :
- Hauteur hors tout : 8,85 m
- Hauteur plancher/plate-forme : 6,85 m
- Nombre de planchers : 3
- Poids : 188,7 kg
- Largeur hors tout sans stabilisateur : 0,89 m
- Largeur hors tout avec stabilisateur : 5,5 m
- Longueur hors tout sans stabilisateur : 2,81 m
- Longueur hors tout avec stabilisateur : 5,3 m
- Hauteur d’accès/travail maximale : 8,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité aux exigences de sécurité et de qualité pour les équipements de chantier.
Avantages :
- Montage rapide et sécurisé grâce au système Ergoblock®
- Plinthes amovibles sans outils pour une installation facilitée
- Roues adaptées aux terrains encombrés
- Stabilisateurs réglables pour une meilleure adaptation et stabilité
- Trappe d’accès intégrée au plancher pour plus de confort et sécurité
Le Totem 2 Line 250 est donc un échafaudage roulant robuste, sûr et ergonomique, adapté aux travaux en hauteur sur divers types de sols.
Le montage nécessite obligatoirement deux personnes et doit être réalisé en suivant strictement le manuel d'instructions, sans modification des éléments fournis. Les stabilisateurs doivent être installés en respectant leurs positions angulaires et réglés en fonction de la hauteur de travail. Le système de liaison Ergoblock permet un blocage fiable des composants en un seul geste.
Le produit est utilisé en charge répartie uniforme sur les planchers, avec une personne maximum par niveau, et seul le dernier niveau peut être chargé avec une personne dessus, en respectant les limites de charge. Le travail sur les plateformes est autorisé uniquement si le garde-corps complet est installé, comprenant mains courantes, lisses intermédiaires et plinthes.
Le hissage des éléments pour l'élévation de la structure se fait du côté des garde-corps, tandis que le hissage des outils ou autres éléments pendant l'utilisation s'effectue par les trappes d'accès des plateformes.
En cas de montage non conforme, il est impératif de vérifier la verticalité de la structure dans les deux directions à l'aide d'un niveau et de s'assurer que les roues sont bien bloquées avant toute utilisation.
L'usage est strictement conforme aux instructions, sans utilisation comme point d'ancrage pour des systèmes d'arrêt de chute, et le personnel doit être formé à son montage et son utilisation. Toute modification ou utilisation non conforme est à éviter.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes et certifications auxquelles répond cet échafaudage roulant ?
Le Totem 2 Line 250 est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité à la norme EN 1004-1 et au décret 2004-924. Cette certification atteste de la qualité et de la sécurité du produit pour un usage chantier.
Quelles sont les charges maximales admissibles sur cet échafaudage ?
La charge maximale uniformément répartie admissible est de 200 kg/m², correspondant à une charge maximale sur un seul niveau de 2000 N/m². La charge ponctuelle maximale est de 150 kg sur un seul plateau chargé. Un seul opérateur est autorisé par niveau, et seul le dernier plateau peut être chargé avec une personne dessus.
Comment se réalise la mise à niveau et la stabilité de l’échafaudage sur sol plat ou en dénivelé ?
Les roues de 200 mm de diamètre sont réglables sur 175 mm par pas de 12,5 mm et équipées d’un frein à blocage. Les stabilisateurs, obligatoires à toutes les hauteurs, se fixent sur les montants avec le système Ergoblock® et sont réglables en longueur pour s’adapter à la hauteur de travail. Un décalage de niveau intégré permet d’ajuster la stabilité sur sols en pente.
Quelles sont les précautions et règles de montage à respecter pour garantir la sécurité ?
Le montage doit être réalisé par deux personnes formées, en respectant strictement le manuel d’instructions sans modification des éléments. Les stabilisateurs doivent être installés selon les règles angulaires précisées. L’accès aux niveaux se fait par l’intérieur via des trappes intégrées aux planchers. Le travail sur plateforme est autorisé uniquement si le garde-corps complet (mains courantes, lisses intermédiaires, plinthes) est installé. Le produit ne doit pas être utilisé comme point d’ancrage pour système d’arrêt de chute.
Comment sont assurées la robustesse et la fiabilité des assemblages ?
La liaison entre échelons et montants est sertie, avec des échelons ovalisés aux extrémités pour créer un effet anti-rotation. Les traverses sont équipées de mâchoires crantées qui s’enclenchent automatiquement autour des échelons. Le système breveté Ergoblock® assure un blocage fiable des composants en un seul geste, notamment pour les stabilisateurs et garde-corps.
