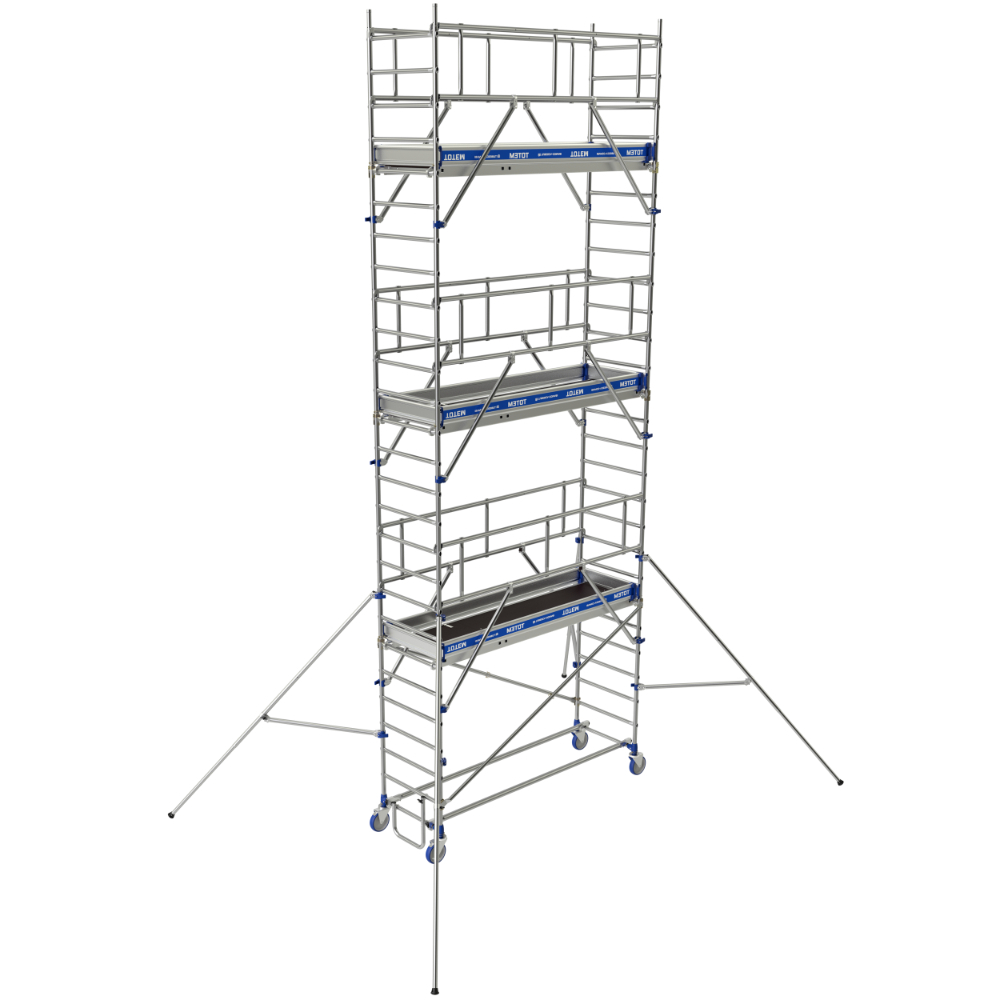

ECHAFAUDAGE ROULANT TOTEM LINE 250 - 9.85M - TUBESCA COMABI - 22403780
Référence : T02522403780
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 250 - 9.85M - TUBESCA COMABI - 22403780 disponible à l'achat
- Échafaudage en aluminium certifié pour une sécurité optimale
- Hauteur de travail maxi 9.85M
- Plinthes amovibles sans vis ni outils pour une installation facile
- Roues réglables pour une meilleure maniabilité sur chantier
- Stabilisateurs ajustables pour s'adapter à toutes les hauteurs
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Totem 2 Line 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aliminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le système de liaison breveté Ergoblock permet un blocage fiable en un seul geste, garantissant la sécurité et la stabilité de la structure. La liaison entre les échelons et les montants est sertie, une technologie très résistante qui assure un anti-rotation efficace grâce à des échelons ovalisés aux extrémités avant de traverser le montant. Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison très fiable.
Le plancher est constitué d’une combinaison aluminium/bois et est équipé d’une trappe d’accès par l’intérieur pour faciliter les déplacements. Les plinthes en aluminium de 150 mm sont amovibles et se montent rapidement sans vis ni outils, ce qui optimise le temps de montage.
Les roues de 200 mm de diamètre, réglables sur 175 mm avec un pas de 12,5 mm, sont conçues pour rouler facilement même sur des sols encombrés, ce qui permet une grande mobilité sur les chantiers. Les stabilisateurs se fixent sur les montants via le système Ergoblock, identique à celui des garde-corps, et peuvent être réglés en longueur pour s’adapter à la hauteur de travail et assurer une stabilité optimale. Un décalage de niveau est intégré pour une meilleure adaptation aux terrains irréguliers.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d'accès/de travail maximale : 9,85 m
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004/924
- Recommandations : R 457
Dimensions et poids pour la référence 22403780 (9,85 m de hauteur d’accès) :
- Hauteur hors tout : 9 m
- Hauteur plancher/plate-forme : 7,85 m
- Nombre de planchers : 4
- Poids : 231,6 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 5,5 m
- Longueur hors tout sans stabilisateurs : 2,81 m
- Longueur hors tout avec stabilisateurs : 5,3 m
- Hauteur accès/travail max : 9,85 m
Le produit est certifié NF par AFNOR Certification, garantissant sa conformité aux référentiels de sécurité et de qualité NF P 93-352 et NF P 93-353.
Le Totem 2 Line 250 combine robustesse, mobilité et sécurité, adapté à des environnements de travail exigeants avec sols plats ou en dénivelé. Son montage rapide, ses composants résistants et ses options de réglage en font un échafaudage performant et fiable pour les professionnels du bâtiment et de l’industrie.
L’accès aux différents niveaux s’effectue par l’intérieur de la tour via les trappes intégrées dans le plancher. Le hissage des éléments pour l’élévation se fait du côté des garde-corps une fois ceux-ci mis en place. Le hissage des outils ou autres éléments pendant l’utilisation s’effectue par les trappes d’accès des plateformes.
Le produit doit être mis à niveau en vérifiant la verticalité de la structure dans les deux directions à l’aide d’un niveau. Le frein des roues doit toujours être en position blocage lors de l’utilisation.
Les stabilisateurs doivent être installés en respectant leurs positions angulaires et réglés en longueur en fonction de la hauteur de travail. Le montage, le réglage et l’utilisation doivent respecter les schémas et instructions fournis.
L’échafaudage est destiné à être utilisé sur sols plats ou en dénivelé. Il est prévu pour un usage intensif avec une charge répartie sur la plateforme, et un seul utilisateur par plateau, l’utilisateur ne devant se trouver que sur le dernier plateau chargé.
Après assemblage ou modification, les informations essentielles (nom du responsable, état prêt à l’usage, classe de charge, usage intérieur uniquement, date d’assemblage) doivent être affichées clairement sur la tour, visibles depuis le sol.
L’utilisation doit respecter strictement le manuel d’instructions, sans modification ni utilisation non conforme. Le travail sur les plateformes n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
En cas de fonctionnement non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont bien en place, que les stabilisateurs sont correctement positionnés, et que le frein des roues est activé. Le montage et le démontage doivent être réalisés uniquement par du personnel formé.
Ce résumé reflète l’usage réel tel qu’exprimé dans les documents fournis, notamment la notice de montage et la fiche produit, sans ajout d’interprétation ou d’information technique non explicitement mentionnée.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage Totem Line 250 ?
Le Totem Line 250 est un échafaudage roulant en aluminium certifié NF, conforme à la norme EN 1004-1 et au décret 2004-924. Il offre une hauteur d’accès maximale de 9,85 m, une charge maximale uniformément répartie de 200 kg/m², et est conçu pour un usage ultra intensif sur sols plats ou en dénivelé. Sa structure est sertie, garantissant une liaison très résistante entre échelons et montants.
Comment se déroule le montage et quel est le niveau de formation requis ?
Le montage doit être réalisé par deux personnes formées, en suivant strictement le manuel d’instructions. Le montage commence par la base fixe avec diagonales, puis l’installation des échelles, des lisses avec berceau, des stabilisateurs, et enfin des garde-corps. Tous les éléments doivent être verrouillés avec les goupilles et verrous prévus. Le port d’équipements de protection individuelle (EPI) est obligatoire pendant le montage et le démontage.
Quels dispositifs assurent la stabilité et la sécurité de l’échafaudage ?
Le système de liaison breveté Ergoblock permet un blocage fiable d’un seul geste. Les stabilisateurs sont obligatoires à toutes les hauteurs, réglables en longueur et doivent être positionnés selon les angles prescrits. Les roues de 200 mm sont réglables et équipées d’un frein à bloquer lors de l’utilisation. Un garde-corps complet avec mains courantes, lisses intermédiaires et plinthes est obligatoire pour le travail sur plateforme.
Comment s’effectue l’accès et la circulation sur l’échafaudage ?
L’accès aux différents niveaux s’effectue par l’intérieur via des trappes intégrées dans les planchers aluminium/bois. Le hissage des éléments pour l’élévation se fait côté garde-corps. Le hissage des outils ou autres éléments pendant l’utilisation passe également par ces trappes. L’utilisateur ne doit se trouver que sur le dernier plateau chargé.
Quelles sont les règles d’utilisation et de sécurité à respecter ?
L’échafaudage doit être utilisé uniquement conformément au manuel, sans modification. Après montage ou modification, les informations minimales (nom du responsable, état prêt à l’usage, classe de charge, usage intérieur uniquement, date d’assemblage) doivent être affichées clairement. Il ne doit pas être utilisé comme point d’ancrage pour système d’arrêt de chute. La verticalité doit être vérifiée avec un niveau avant utilisation, et le frein des roues doit toujours être activé.
