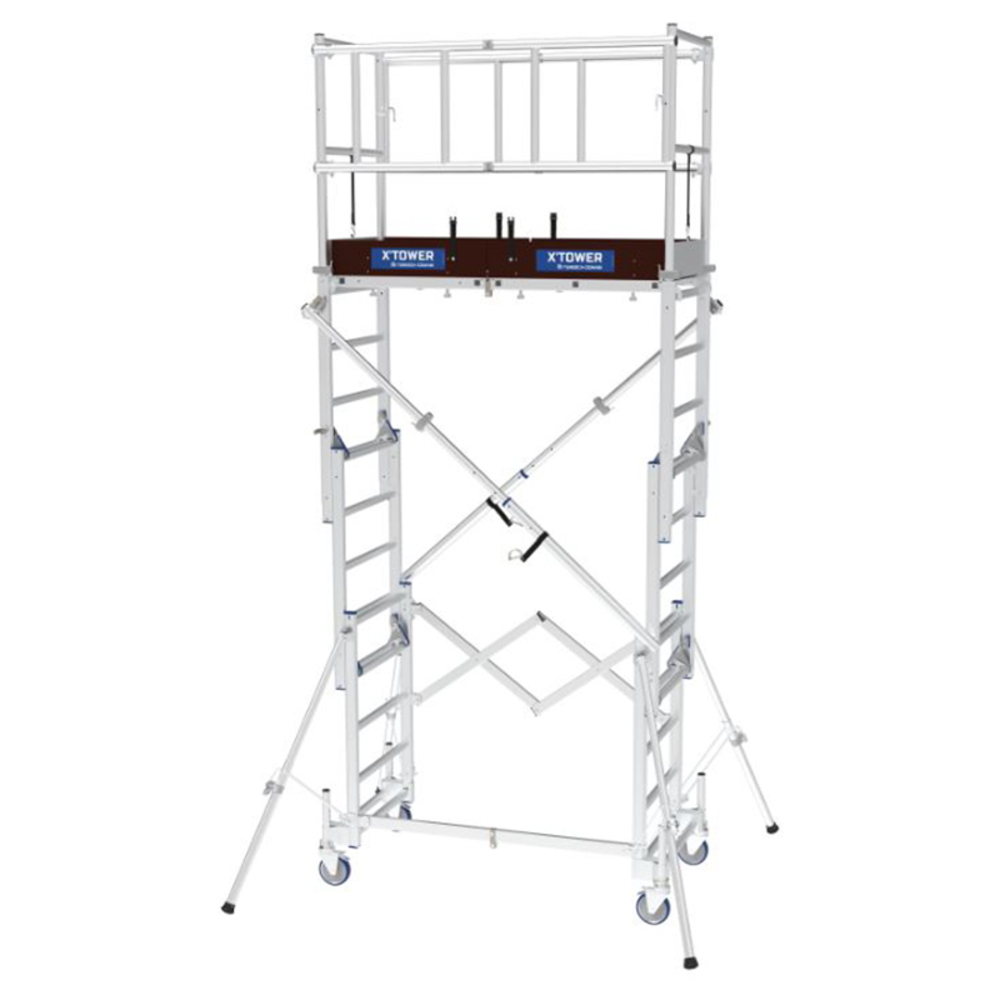

ECHAFAUDAGE TÉLESCOPIQUE X-TOWER - 4.80M - TUBESCA COMABI - 22405530
Découvrez ECHAFAUDAGE TÉLESCOPIQUE X-TOWER - 4.80M - TUBESCA COMABI - 22405530 disponible à l'achat
Les points clés
- Montage rapide en moins de 3 minutes
- Hauteur de travail réglable jusqu'à 4.80 mètres
- Structure compacte pour un déplacement facile
- Plancher antidérapant pour plus de sécurité
- Équipé de 4 roues avec blocage
Livraison offerte
3 142,55 € TTC 2 618,79 € HT
Comment demander un devis gratuit ?
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
Usage Intensif
Utilisation Sol plat et dénivelé
Hauteur d'accès/de travail maxi (m) 4.80
Matière Aluminium
Charge maxi (kg/m²) 200
Garantie (ans) 2
Normes EN 1004-1
Décret 2004/924
| Type d'échafaudage | Mobile |
|---|---|
| Matiere | Aluminium |
| Hauteur de travail en m | 4,83 m |
| Hauteur du plancher en m | 3.73 |
| Nombre de niveaux de planchers | 1 |
| Largeur en m | 0.98 |
| Longueur en m | 1.67 |
Description
Cet échafaudage roulant, télescopique est le couteau suisse de l'échafaudage, quelle que soit votre utilisation. Un outil complet, breveté, fabriqué en France et conforme à la réglementation. Il permet de travailler jusqu'à 4,80m. Sa hauteur est réglable tous les 25cm. Grâce à sa compacité il est très facile de le déplacer. Sa structure en un tenant, permet un montage en MDS par une personne en moins de 3 minutes. Disponible en deux modèles, il saura répondre à tous vos besoins.
- Montage facile par une seule personne.
- Déplacement sur 4 roues à blocage.
- Plancher antidérapant 1,54 x 0,60 m et trappe d’accès par l’intérieur.
- 2 modèles hauteur travail 4 m et 4,80 m. Hauteur réglable tous les 25 cm.
- Plinthes repliables intégrées au plancher.
- Montage et démontage en sécurité.
- 2 garde-corps monoblocs repliables.
- 4 stabilisateurs repliables individuellement à réglage millimétrique.
- Échelles équipées d’un appareil d’enclenchement à retour automatique.

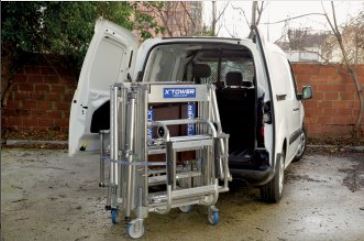

- Le kit Embarq est vendu en option (référence : 20405100). Il est fortement conseillé pour faciliter le rangement du X’Tower dans les véhicules.
Guide d'utilisation

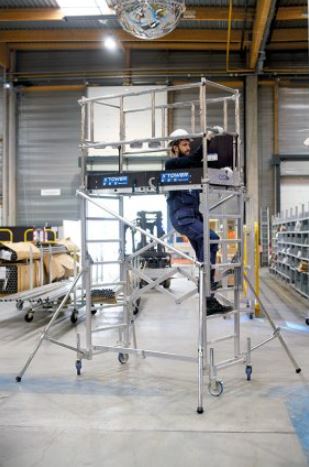

L’échafaudage roulant télescopique X-Tower s’utilise par une seule personne qui peut le monter, le démonter et le déplacer facilement. Pour commencer, il faut retirer la sangle ou le kit de chargement si présent, puis bloquer les freins des roues où le plateau est accroché. Le plateau se déplie en relevant la trappe intérieure, puis se positionne sur les échelles extérieures en vérifiant l’enclenchement correct des crochets et verrous.
Ensuite, on relève les gardes-corps en les faisant pivoter vers l’avant, on les verrouille en insérant les verrous dans les trous prévus et en s’assurant de leur bon enclenchement, y compris sur les articulations centrales. Les plinthes se détachent des sangles, s’abaissent verticalement et se verrouillent avec les molettes sous le montant.
Les stabilisateurs se déploient individuellement en tirant sur la poignée vers l’arrière jusqu’à un appui complet au sol. L’échafaudage est alors prêt à être utilisé à une hauteur de plateau de 1,3 mètre.
Pour élever l’échafaudage à une hauteur supérieure (jusqu’à 2,05 m pour le modèle 2 m ou 2,8 m pour le modèle 3 m), il faut installer les diagonales en les dépliant et en les verrouillant sur les échelles opposées. L’élévation se fait en levant les échelles par paliers, en désengageant les verrous du basculeur, qui s’escamote automatiquement, et en le repositionnant sur les échelons adaptés selon la hauteur souhaitée. À chaque étape, il convient de vérifier le bon verrouillage des éléments.
Une fois la hauteur maximale atteinte, les verrous sur les basculeurs sont enclenchés et les articulations des diagonales sont verrouillées pour stabiliser la structure.
L’échafaudage peut être utilisé sur sol plat ou en dénivelé, avec un réglage individuel des roues pour assurer la mise à niveau. Le déplacement se fait sur quatre roues équipées de freins à blocage.
En cas de fonctionnement non conforme, il est important de respecter les étapes de montage et de verrouillage pour garantir la stabilité et la sécurité de l’échafaudage. Le produit est prêt à l’emploi une fois toutes ces étapes correctement réalisées, avec une hauteur de travail ajustée entre 1,3 m et 4,8 m selon le modèle et le réglage choisi.
Ensuite, on relève les gardes-corps en les faisant pivoter vers l’avant, on les verrouille en insérant les verrous dans les trous prévus et en s’assurant de leur bon enclenchement, y compris sur les articulations centrales. Les plinthes se détachent des sangles, s’abaissent verticalement et se verrouillent avec les molettes sous le montant.
Les stabilisateurs se déploient individuellement en tirant sur la poignée vers l’arrière jusqu’à un appui complet au sol. L’échafaudage est alors prêt à être utilisé à une hauteur de plateau de 1,3 mètre.
Pour élever l’échafaudage à une hauteur supérieure (jusqu’à 2,05 m pour le modèle 2 m ou 2,8 m pour le modèle 3 m), il faut installer les diagonales en les dépliant et en les verrouillant sur les échelles opposées. L’élévation se fait en levant les échelles par paliers, en désengageant les verrous du basculeur, qui s’escamote automatiquement, et en le repositionnant sur les échelons adaptés selon la hauteur souhaitée. À chaque étape, il convient de vérifier le bon verrouillage des éléments.
Une fois la hauteur maximale atteinte, les verrous sur les basculeurs sont enclenchés et les articulations des diagonales sont verrouillées pour stabiliser la structure.
L’échafaudage peut être utilisé sur sol plat ou en dénivelé, avec un réglage individuel des roues pour assurer la mise à niveau. Le déplacement se fait sur quatre roues équipées de freins à blocage.
En cas de fonctionnement non conforme, il est important de respecter les étapes de montage et de verrouillage pour garantir la stabilité et la sécurité de l’échafaudage. Le produit est prêt à l’emploi une fois toutes ces étapes correctement réalisées, avec une hauteur de travail ajustée entre 1,3 m et 4,8 m selon le modèle et le réglage choisi.
FAQ : Questions / Réponses :
Quelles sont les principales caractéristiques techniques de l’échafaudage X-Tower 4,80 m ?
L’échafaudage X-Tower est conçu pour un usage intensif et permet un travail jusqu’à 4,80 m de hauteur. Il est fabriqué en aluminium avec une charge maximale admissible de 200 kg/m². Il est conforme à la norme EN 1004-1 et au décret 2004/924. Sa structure compacte facilite le déplacement sur sol plat ou en dénivelé.
Comment se déroule le montage et le démontage de cet échafaudage ?
Le montage et démontage sont réalisés en mode MDS (Montage et Démontage en Sécurité) par une seule personne, en moins de 3 minutes. La structure est en un tenant, ce qui évite la perte d’éléments. Les étapes comprennent le dépliage du plateau, la mise en place des gardes-corps, plinthes et stabilisateurs, ainsi que le verrouillage de tous les éléments.
Quels dispositifs de sécurité sont intégrés à l’échafaudage X-Tower ?
Le produit intègre un plancher antidérapant avec trappe d’accès intérieure, des plinthes repliables verrouillables, deux garde-corps monoblocs repliables, quatre stabilisateurs réglables individuellement, et des échelles équipées d’un appareil d’enclenchement à retour automatique. Le montage et démontage suivent un ordre précis avec vérification des verrous et dispositifs de blocage.
Comment s’ajuste la hauteur de travail de l’échafaudage ?
La hauteur est réglable par paliers de 25 cm, avec deux modèles disponibles : 4 m et 4,80 m. L’élévation se fait en levant les échelles et en positionnant les basculeurs sur les échelons appropriés, avec verrouillage des diagonales pour stabiliser la structure à la hauteur maximale.
Dans quels contextes d’utilisation cet échafaudage est-il adapté ?
Il convient pour des travaux nécessitant un échafaudage roulant compact, mobile et sécurisé, utilisable sur sols plats ou en dénivelé. Son montage rapide par une seule personne et sa compacité facilitent les interventions nécessitant une hauteur de travail jusqu’à 4,80 m, avec une capacité de charge adaptée aux usages intensifs.
