Échelle à plateforme hauteur réglable pour accès dalle - 12 à 19 marches - DUARIB - 18032
Référence : D21318032
Découvrez Échelle à plateforme hauteur réglable pour accès dalle - 12 à 19 marches - DUARIB - 18032 disponible à l'achat
- Hauteur réglable pour un accès sécurisé jusqu'à 4,45 m
- Fabrication en aluminium robuste pour une durabilité accrue
- Marches larges et antidérapantes pour une meilleure sécurité
- Équipée de roues pour un déplacement facilité
- Garde-corps conçus pour accrocher des protections supplémentaires
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

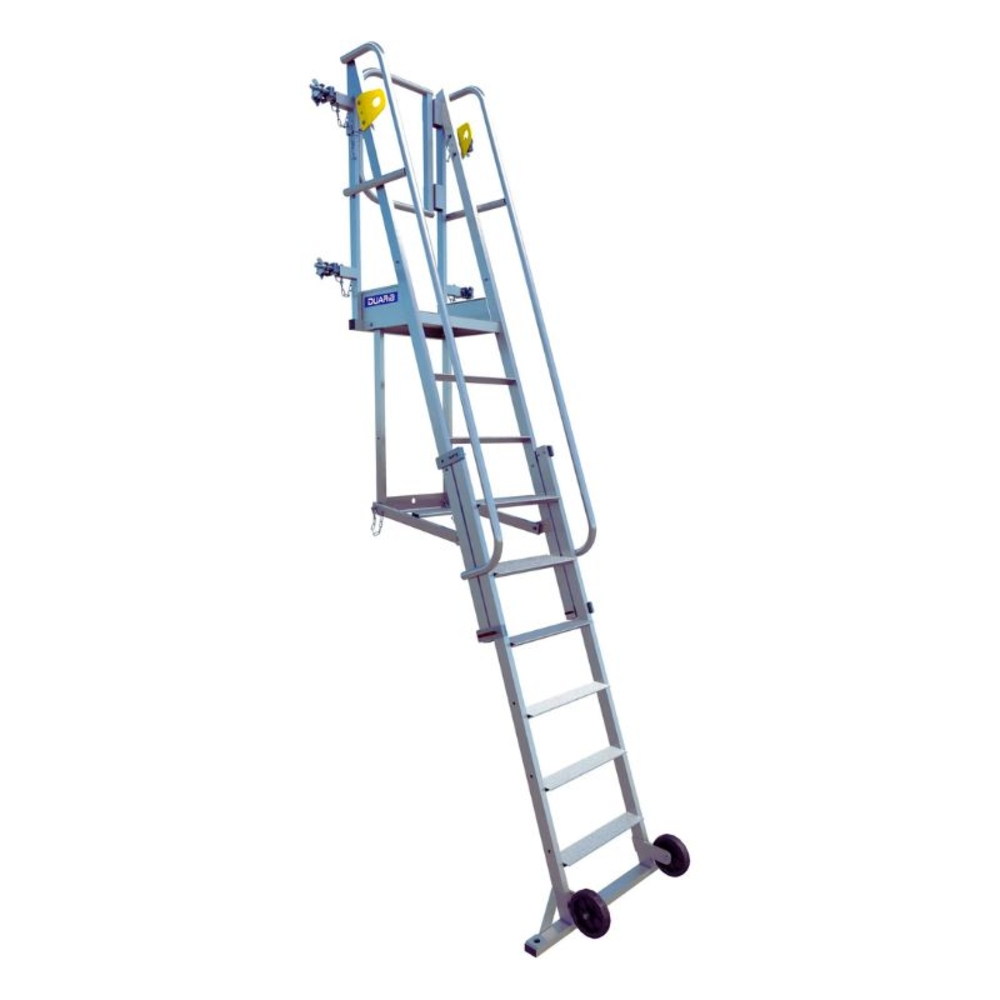

Échelle à plateforme DUARIB, ajustable de 12 à 19 marches pour un accès sécurisé jusqu'à 4,45 m de hauteur. Fabriquée en aluminium robuste, elle dispose d'un plancher de 0,44 x 0,35 m avec des plinthes en aluminium et supporte jusqu'à 150 kg. Ses marches larges de 80 mm sont antidérapantes, et elle est équipée de longues mains courantes pour plus de sécurité. Les roues de 150 mm facilitent le déplacement, tandis que les garde-corps sont conçus pour accrocher des protections. Deux points de levage jaunes permettent un grutage aisé, et l'échelle peut être fixée au sol sans nécessiter d'ancrage sur la dalle. Les semelles d'appui comprennent des trous pour un ancrage solide au terrain et au mur.
Les marches larges de 80 mm sont antidérapantes pour assurer la sécurité lors de l’accès. L’échelle dispose de mains courantes longues pour un maintien optimal, ainsi que de roues de déplacement de 150 mm de diamètre, non porteuses en position de travail, facilitant le transport. Les garde-corps comportent des colliers de serrage permettant d’accrocher des protections en rive de dalle.
Deux points de levage avec repérage jaune facilitent le grutage. La fixation de l’échelle se fait depuis le sol, sans besoin d’ancrage sur la dalle elle-même. Les semelles d’appui sont équipées de trous pour un ancrage solide au terrain et au mur, avec une disposition de fixation murale repliable pour réduire le volume lors du transport.
Le réglage de la hauteur se fait facilement par coulissement des montants, avec un verrouillage automatique par rappel. L’échelle se plie pour un encombrement optimisé de 0,85 m de largeur, 0,61 m d’épaisseur, et une hauteur pliée de 4,08 m. Son poids est de 35,2 kg.
Caractéristiques techniques principales :
- Hauteur d’accès réglable de 2,80 à 4,45 m (modèle 18.032)
- Dimensions pliée : hauteur 4,08 m, largeur 0,85 m, épaisseur 0,61 m
- Poids : 35,2 kg
- Marches antidérapantes de 80 mm de large
- Charge maximale supportée : 150 kg
Conforme à la réglementation française (Décret 2004-924), cette échelle garantit un accès en parfaite sécurité sur dalle, avec une mise en place facilitée depuis le sol. Elle bénéficie d’une garantie de 5 ans et est fabriquée en France.
- Accès dalle haut. d’accès de 2,80 à 4,45 m
- Dim. plié (m) : Haut. 4,08 / Larg. 0,85 / Ep. 0,61
Ensuite, pour la mise en place, il faut débrocher les deux goupilles imperdables, basculer le support puis la traverse, et brocher ces éléments avec les goupilles. L’appareil est alors relevé pour être mis en appui sur la dalle, avec le support contre la paroi verticale. Il faut fixer le pied et/ou le support, en s’assurant que le plancher est bien en appui sur la dalle. L’échelle est reliée aux protections collectives de la dalle à l’aide des colliers de serrage.
Pour accéder à la dalle, on monte du bas vers le plancher en face des marches. Le portillon se débloque en débrochant la goupille imperdable, puis s’ouvre vers la dalle pour y accéder. Après usage, le portillon se referme et se broche avec la goupille. Pour descendre, les opérations sont effectuées dans l’ordre inverse.
L’échelle est utilisée pour accéder seul à un niveau sécurisé, ce n’est pas un poste de travail. La charge admissible est de 150 kg.
En cas de fonctionnement non conforme, il est précisé que toute opération doit être effectuée dans l’ordre des séquences décrites, par du personnel formé. Avant toute opération, il faut vérifier le bon état et fonctionnement de l’appareil, notamment la propreté des marches, la lisibilité des adhésifs, la tenue des assemblages, et le fonctionnement des coulissements, goupilles et verrouillages.
Le réglage de la hauteur se fait par coulissement des montants avec un verrouillage automatique par rappel.
L’échelle est utilisée pour un accès sécurisé sur dalle, avec une mise en place facilitée depuis le sol. Les semelles d’appui sont équipées de trous pour un ancrage au terrain et au mur, et la fixation de l’échelle se fait depuis le sol, sans nécessité d’ancrage sur la dalle elle-même.
Le résultat attendu est un accès sécurisé à la dalle, avec un plancher stable et maintenu par l’appareil fixé et relié aux protections collectives.
Votre produit DUARIB est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV.
Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new).
Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
DUARIB GROUP
ROUTE DE LA LIMOUZINIERE
44310 - SAINT-PHILBERT DE GRAND-LIEU
FRANCE
https://www.duarib.fr/contact/
Questions produits
Quelles sont les caractéristiques techniques principales de cette échelle à plateforme réglable ?
L’échelle DUARIB est fabriquée en aluminium avec un assemblage par soudure, garantissant robustesse et légèreté. Elle offre un accès réglable de 2,80 à 4,45 m de hauteur, avec 12 à 19 marches. Le plancher mesure 0,44 x 0,35 m et supporte une charge maximale de 150 kg. Les marches larges de 80 mm sont antidérapantes et l’échelle pèse 35,2 kg.
Comment se règle la hauteur de l’échelle pour accéder à la dalle ?
La hauteur se règle facilement par coulissement des montants après avoir déverrouillé le piètement inférieur de chaque côté. Il faut ajuster la position la plus proche de la hauteur de la dalle, puis verrouiller le piètement en s’assurant que le coulissement est bloqué. Le verrouillage est automatique par rappel.
Quels dispositifs de sécurité sont intégrés pour un accès sécurisé sur dalle ?
L’échelle est équipée de mains courantes longues pour un maintien optimal, de marches antidérapantes, ainsi que de garde-corps avec colliers de serrage pour accrocher des protections collectives. Le portillon d’accès s’ouvre vers la dalle et se verrouille avec une goupille imperdable. La fixation de l’échelle se fait au sol, sans ancrage sur la dalle, grâce à des semelles d’appui percées pour un ancrage solide au terrain et au mur.
Comment se déroule la mise en place et l’utilisation de cette échelle sur chantier ?
Après réglage de la hauteur, il faut débrocher les goupilles imperdables, basculer le support et la traverse, puis brocher ces éléments. L’appareil est relevé pour être appuyé contre la dalle, le pied et/ou le support sont fixés, et l’échelle est reliée aux protections collectives par les colliers de serrage. L’accès à la dalle se fait du bas vers le plancher, en ouvrant le portillon. Les opérations doivent être réalisées dans l’ordre et par du personnel formé.
Quels sont les éléments facilitant le transport et la manutention de cette échelle ?
L’échelle est équipée de roues de 150 mm de diamètre, non porteuses en position travail, facilitant son déplacement. Elle se plie pour un encombrement optimisé de 0,85 m de largeur, 0,61 m d’épaisseur, et 4,08 m de hauteur pliée. Deux points de levage avec repérage jaune permettent un grutage aisé, et la fixation murale repliable réduit le volume pour le transport.
