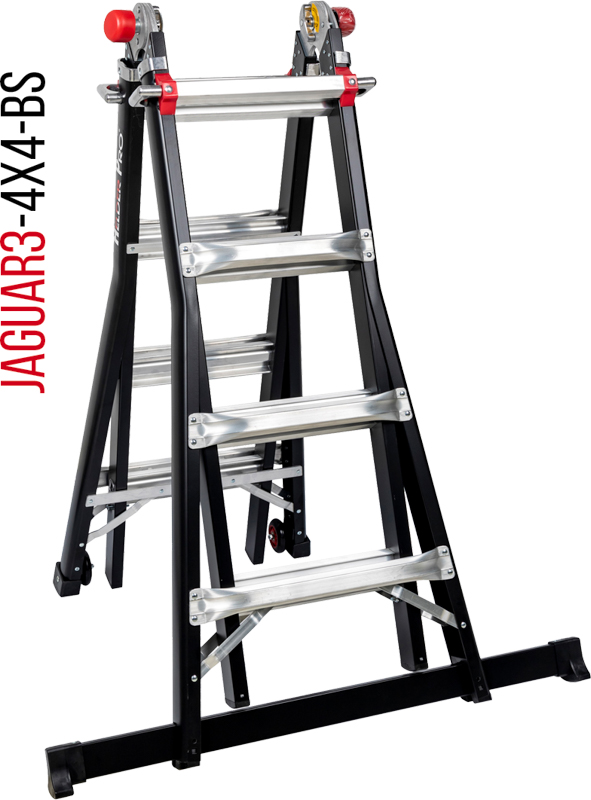

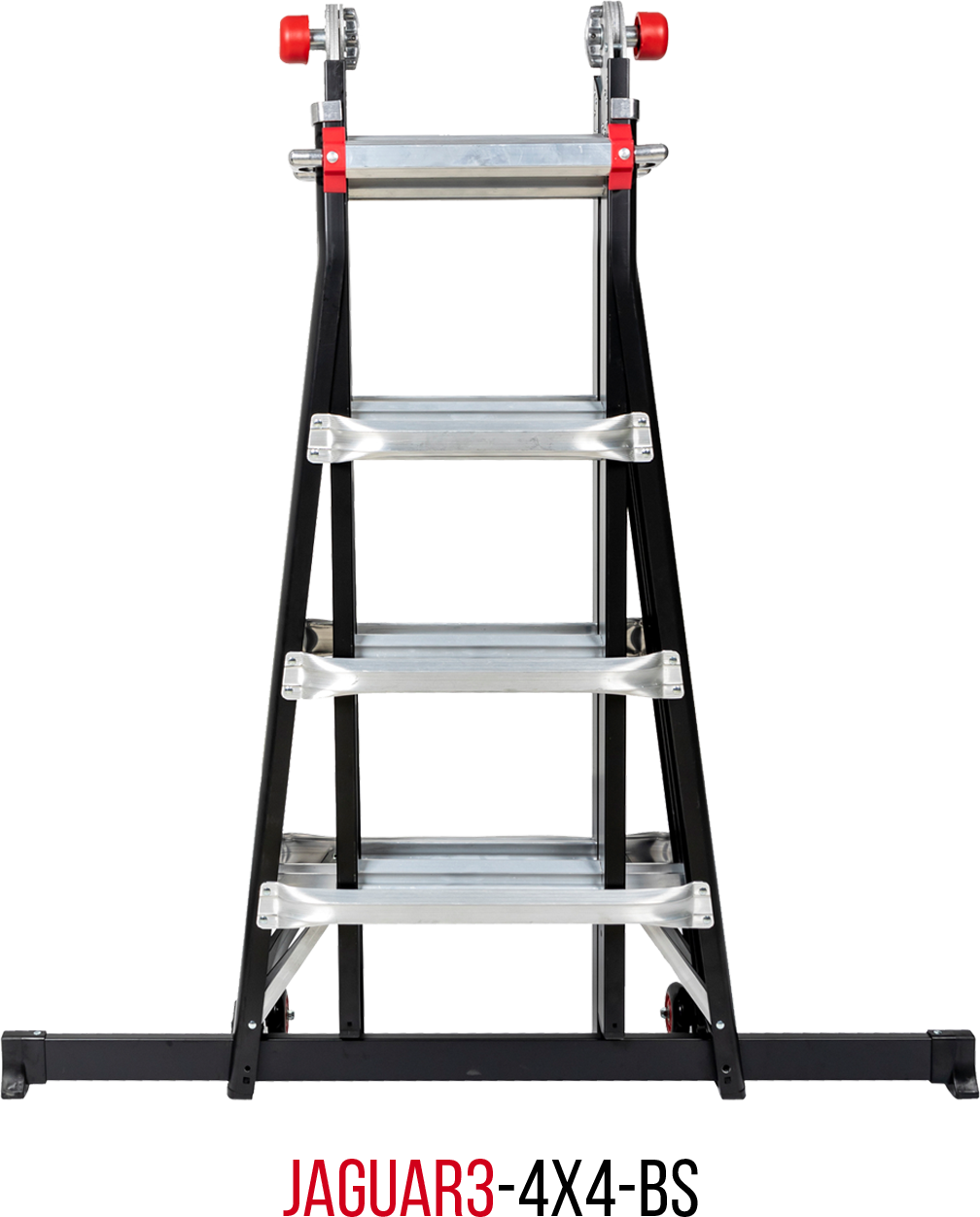

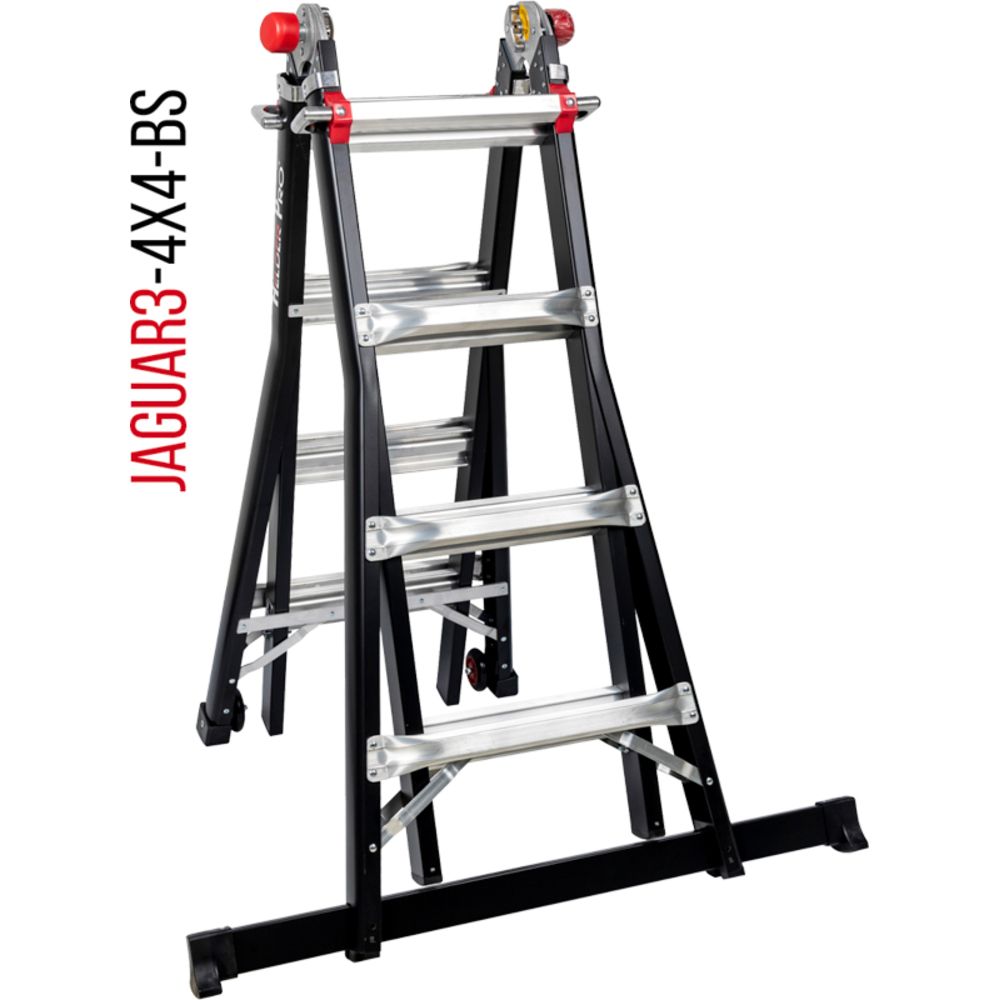

ÉCHELLE ARTICULÉE TÉLESCOPIQUE JAGUAR3 4x4 HELDER PRO AVEC BARRE STABILISATRICE - JAG3-4x4BS
Référence : D033JAG34X4BS
Découvrez ÉCHELLE ARTICULÉE TÉLESCOPIQUE JAGUAR3 4x4 HELDER PRO AVEC BARRE STABILISATRICE - JAG3-4x4BS disponible à l'achat
- Multi-usages et hauteurs réglables
- Charnières à blocage automatique
- Barre stabilisatrice pour sécurité
- Poignées et montants sécurisés
- Construction en aluminium anodisé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Combinez le meilleur en matière de robustesse et d'adaptabilité.
Conçue pour une utilisation professionnelle, cette échelle convient à tous vos accès en hauteur :
LES + PRODUITS
> Multi-usages et hauteurs réglable
> Charnières à blocage automatique et déverouillables par simple pression.
> Barre stabilisatrice pour répondre aux nouvelles normes
> Poignées sécurisées permettant de régler la hauteur barreau par barreau.
> Bases évasées avec sabots antidérapants.
> Montants robustes conçus en aluminium anodisé pour résister à la corrosion et garder les mains propres.
> échelle ultra-compacte pour faciliter le transport et le stockage.
> GARANTIE 3 ANS
> Norme EN 131 & Décret 96-333
Description et usages :
- Multi-usages avec hauteur réglable.
- Convient à diverses configurations : échelle droite, escabeau petite ou grande position, et en butée contre un mur.
- Utilisable pour travaux en hauteur en intérieur comme en extérieur.
Fonctionnement :

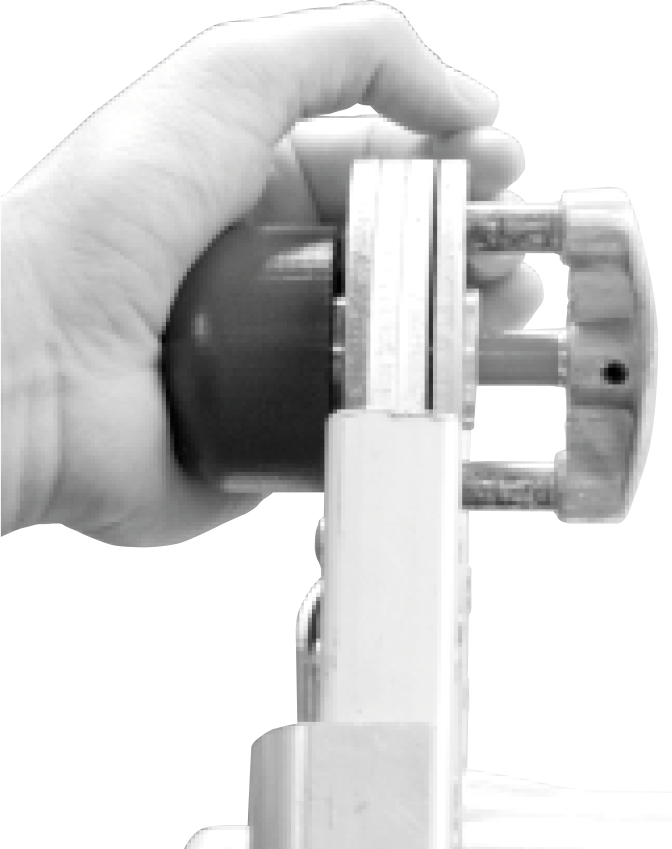

- Charnières à blocage automatique, déverrouillables par simple pression.
- Poignées sécurisées permettant de régler la hauteur barreau par barreau.
- Barre stabilisatrice pour une meilleure stabilité conforme aux nouvelles normes.
- Bases évasées équipées de sabots antidérapants.
- Kit roulette disponible pour faciliter le déplacement de l’échelle.
Caractéristiques techniques :
- Montants robustes en aluminium anodisé résistants à la corrosion et assurant des mains propres.
- Échelle ultra-compacte pour faciliter transport et stockage.
- Garantie 3 ans.
- Conforme à la norme EN 131 et au décret 96-333.
Dimensions et poids (modèle JAG3-4x4-BS) :
- Largeur de la base (A) : 968 mm
- Écartement barreaux (B) : 280 mm
- Largeur de l’échelle (C) : 300 mm
- Hauteur pliée (D) : 1270 mm
- Hauteur en mode escabeau petite position (E) : 1205 mm
- Largeur en mode escabeau petite position (F) : 855 mm
- Hauteur en mode escabeau grande position (G) : 2015 mm
- Largeur en mode escabeau grande position (H) : 1410 mm

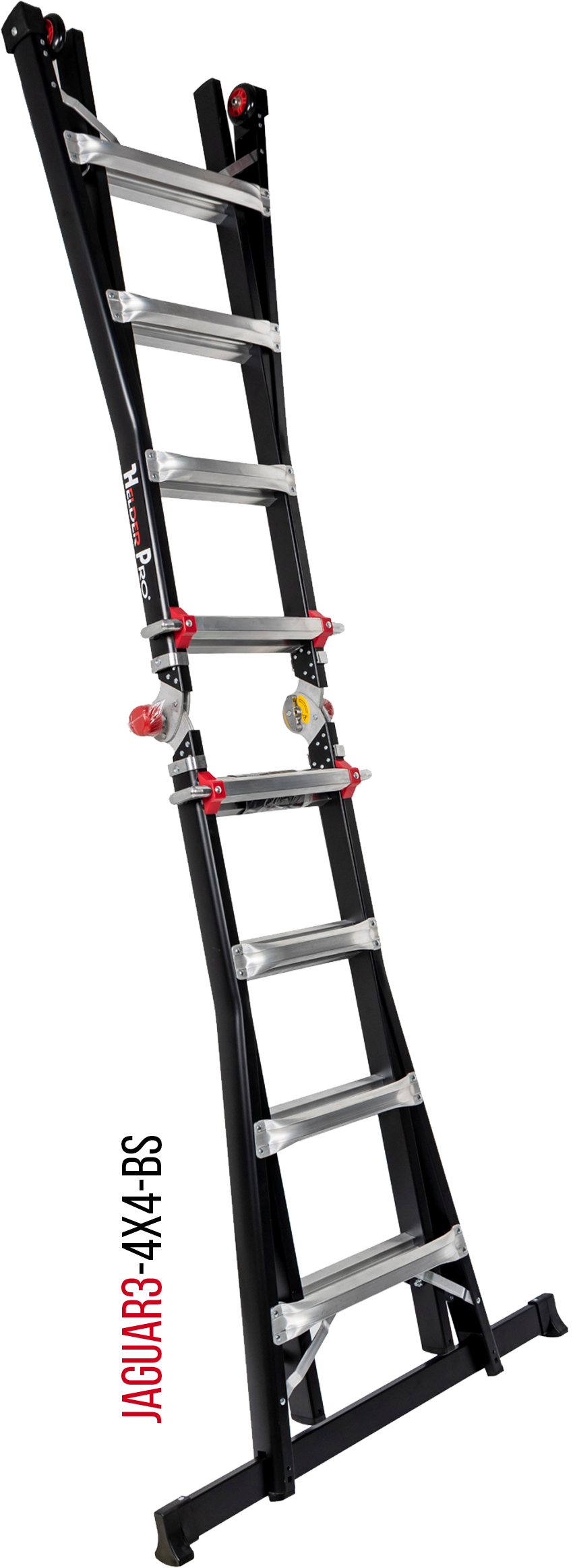

- Hauteur échelle droite à deux montants (I) : 2463 mm
- Hauteur échelle droite à quatre montants (J) : 4140 mm
- Hauteur en butée contre un mur à deux montants (K) : 2380 mm
- Hauteur en butée contre un mur à quatre montants (L) : 3999 mm
- Poids : 15 kg
- Charge maximale : 150 kg
Avantages produit :
- Plus de stabilité grâce à la barre stabilisatrice et aux bases évasées.
- Plus de confort avec poignées sécurisées et réglage précis.
- Plus de sécurité par les charnières automatiques et sabots antidérapants.
- Matériaux durables et résistants à la corrosion.
- Compacte et facile à stocker et transporter.
Conditions d’utilisation et recommandations :
- Usage professionnel et domestique.
- Respecter la charge maximale de 150 kg.
- Utiliser sur surfaces stables et planes.
- Manipuler les poignées et charnières avec précaution pour assurer le bon verrouillage.
Conditionnement, stockage et conservation :
- Échelle compacte facilitant le stockage.
- Stocker dans un endroit sec pour préserver l’aluminium anodisé.
- Transport facilité grâce à la compacité et au kit roulette (optionnel).
Cette échelle Jaguar3 4x4 Helder Pro est un équipement fiable, conforme aux normes de sécurité actuelles, adapté à divers travaux en hauteur avec un excellent compromis entre robustesse, modularité et sécurité.
- (A) Largeur de la base
968mm
- (B)Écartement barreaux
280mm
- (C) Largeur de l'échelle
300mm
- (D) Hauteur de l'échelle pliée
1270mm
- (E) Hauteur de l'échelle en mode escabeau (petite) position
1205mm
- (F) Largeur de l'échelle en mode escabeau (petite) position
855mm
- (G) Hauteur de l'échelle en mode escabeau (grande) position
2015mm
- (H) Largeur de l'échelle en mode escabeau (grande) position
1410mm
- (I) Hauteur de l'échelle (droite) avec deux montants
2463mm
- (J) Hauteur de l'échelle (droite) avec quatre montants
4140mm
- (K) Hauteur de l'échelle (en butée contre un mur) avec deux montants
2380mm
- (L) Hauteur de l'échelle (en butée contre un mur) avec quatre montants
3999mm
Avant utilisation, il faut positionner l’échelle sur une surface stable, plane et non glissante, en respectant un angle d’inclinaison d’environ 75°. La charge maximale, incluant la personne, ne doit jamais dépasser 150 kg. L’échelle ne doit être utilisée que par une seule personne à la fois.

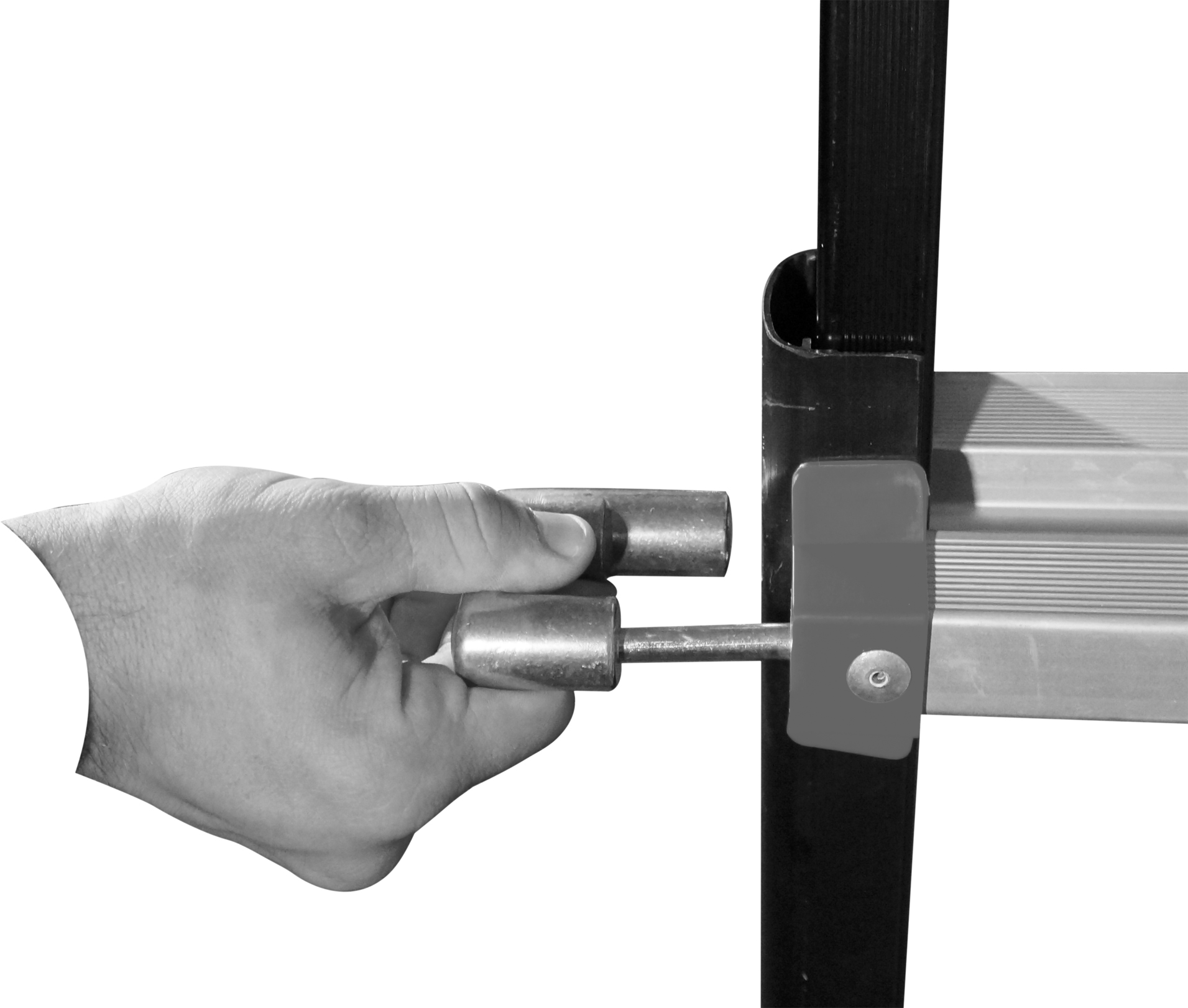

Pour régler la hauteur, il faut tirer et tourner les goupilles de réglage pour les déverrouiller, ajuster la hauteur en faisant coulisser les montants, puis insérer les goupilles dans les trous alignés pour les verrouiller. Il est important de vérifier que les quatre goupilles soient bien verrouillées avant usage.
La barre stabilisatrice doit être fixée avant la première utilisation et toujours présente lors de l’utilisation pour assurer la stabilité. Les bases évasées avec sabots antidérapants contribuent également à la stabilité.
Lors de l’utilisation, il faut toujours garder au minimum trois points de contact avec l’échelle, orienter le corps face aux montants, ne pas grimper plus haut que l’avant-dernier barreau, et ne jamais se pencher sur le côté. Les travaux doivent être légers et de courte durée. Il est interdit de déplacer l’échelle lorsque quelqu’un est dessus ou de monter à califourchon en position escabeau.
L’échelle ne doit pas être utilisée en position horizontale comme passerelle, ni posée contre une surface instable. Elle ne doit pas être utilisée par mauvais temps (vent, pluie) et ne doit jamais être placée à proximité de lignes électriques sous tension.
En cas de fonctionnement non conforme, il faut vérifier que les charnières soient bien verrouillées et que l’échelle ne présente pas de dommages avant usage. Ne pas utiliser l’échelle si elle est endommagée.
Le rangement doit se faire dans un endroit sec, à l’abri de l’humidité et de la saleté, et l’échelle doit être nettoyée régulièrement pour éviter tout dysfonctionnement.
Le résultat attendu est une utilisation sécurisée et stable de l’échelle dans diverses configurations pour accéder en hauteur, en intérieur comme en extérieur, en respectant les consignes de montage, d’ajustement et d’usage.
DIRECT INTERNATIONAL
ESPELIDAROUTE DE BORDEAUX
64450 - MIOSSENS LANUSSE
France
0
Questions produits
Quelles sont les différentes positions d’utilisation possibles de l’échelle articulée télescopique Jaguar3 4x4 Helder Pro ?

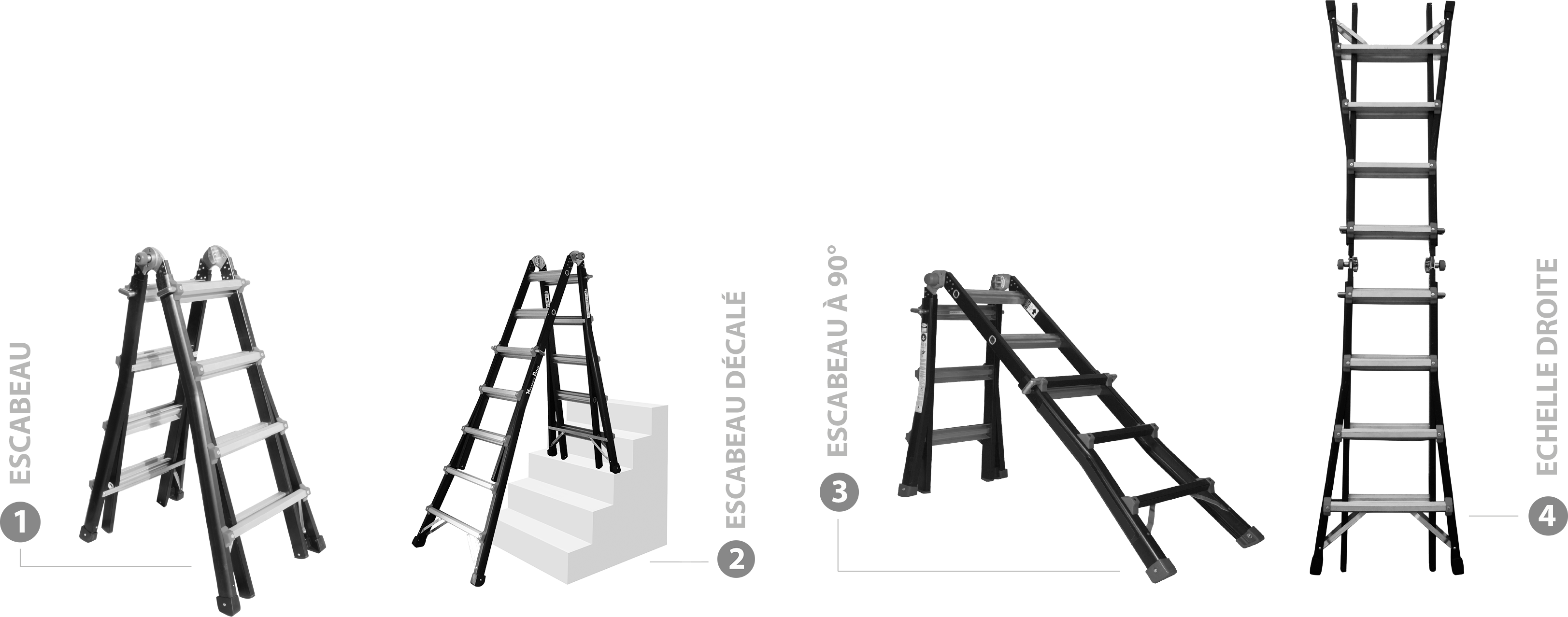

L’échelle peut être utilisée en position escabeau, escabeau décalé, escabeau à 90° ou en échelle droite. Elle s’adapte ainsi à diverses configurations pour faciliter l’accès en hauteur, en intérieur comme en extérieur.
Comment fonctionne le système de réglage de hauteur barreau par barreau ?
Les goupilles de réglage se déverrouillent en tirant et en tournant, puis permettent de faire coulisser les montants de l’échelle. Une fois la hauteur désirée atteinte, il faut aligner les trous et insérer les goupilles pour les verrouiller. Il est impératif que les quatre goupilles soient bien verrouillées avant toute utilisation.
Quels sont les mécanismes de sécurité intégrés à cette échelle ?

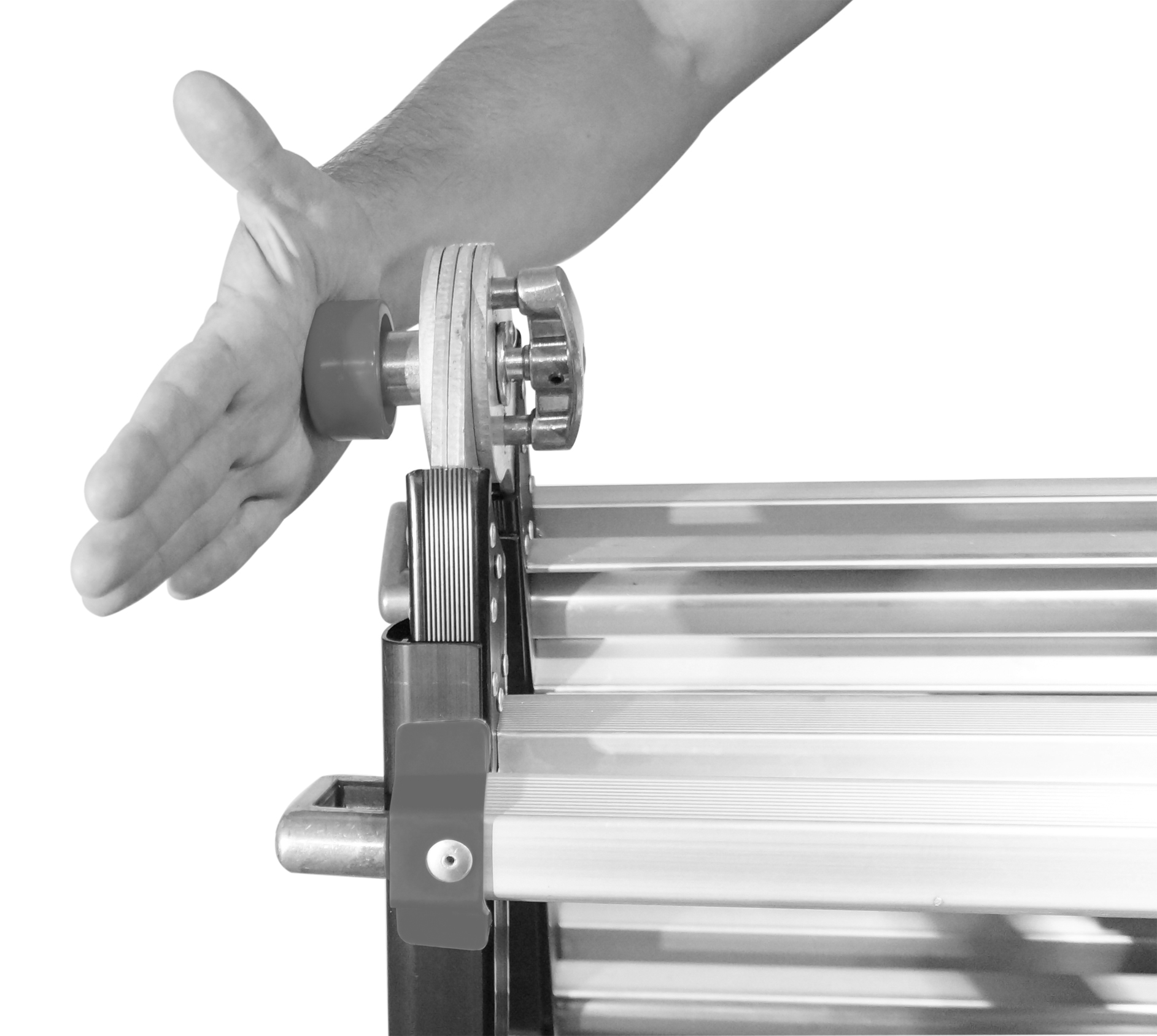

Cette échelle est équipée de charnières à blocage automatique qui se déverrouillent par simple pression sur un bouton rouge. Elle dispose aussi d’une barre stabilisatrice obligatoire pour l’usage, de bases évasées avec sabots antidérapants, et de poignées sécurisées pour un réglage précis et sûr.
Quelles sont les principales consignes de sécurité à respecter lors de l’utilisation ?
Il faut toujours positionner l’échelle sur une surface stable et plane, respecter une inclinaison d’environ 75°, ne pas dépasser la charge maximale de 150 kg, et ne l’utiliser qu’à une seule personne à la fois. Il est interdit de grimper plus haut que l’avant-dernier barreau, de se pencher sur le côté, ou de déplacer l’échelle avec une personne dessus. L’échelle ne doit pas être utilisée par mauvais temps ni à proximité de lignes électriques sous tension.
Comment installer la barre stabilisatrice et quelle est son utilité ?
La barre stabilisatrice doit être fixée avant la première utilisation en insérant les boulons à travers les pieds et la barre, puis en serrant les écrous fortement. Elle doit toujours être présente lors de l’utilisation pour garantir la stabilité de l’échelle, conformément aux nouvelles normes de sécurité.
Quelle est la capacité maximale et quelles sont les dimensions principales du modèle JAG3-4x4-BS ?
La charge maximale supportée est de 150 kg. Les dimensions clés sont une largeur de base de 968 mm, une hauteur pliée de 1270 mm, une hauteur en mode escabeau grande position de 2015 mm, et une hauteur maximale en échelle droite à quatre montants de 4140 mm. Le poids de l’échelle est de 15 kg.
Quels sont les matériaux utilisés et leurs avantages ?
Les montants sont en aluminium anodisé, ce qui garantit une bonne résistance à la corrosion et permet de garder les mains propres. Cette construction assure également la robustesse et la durabilité de l’échelle dans le temps.
