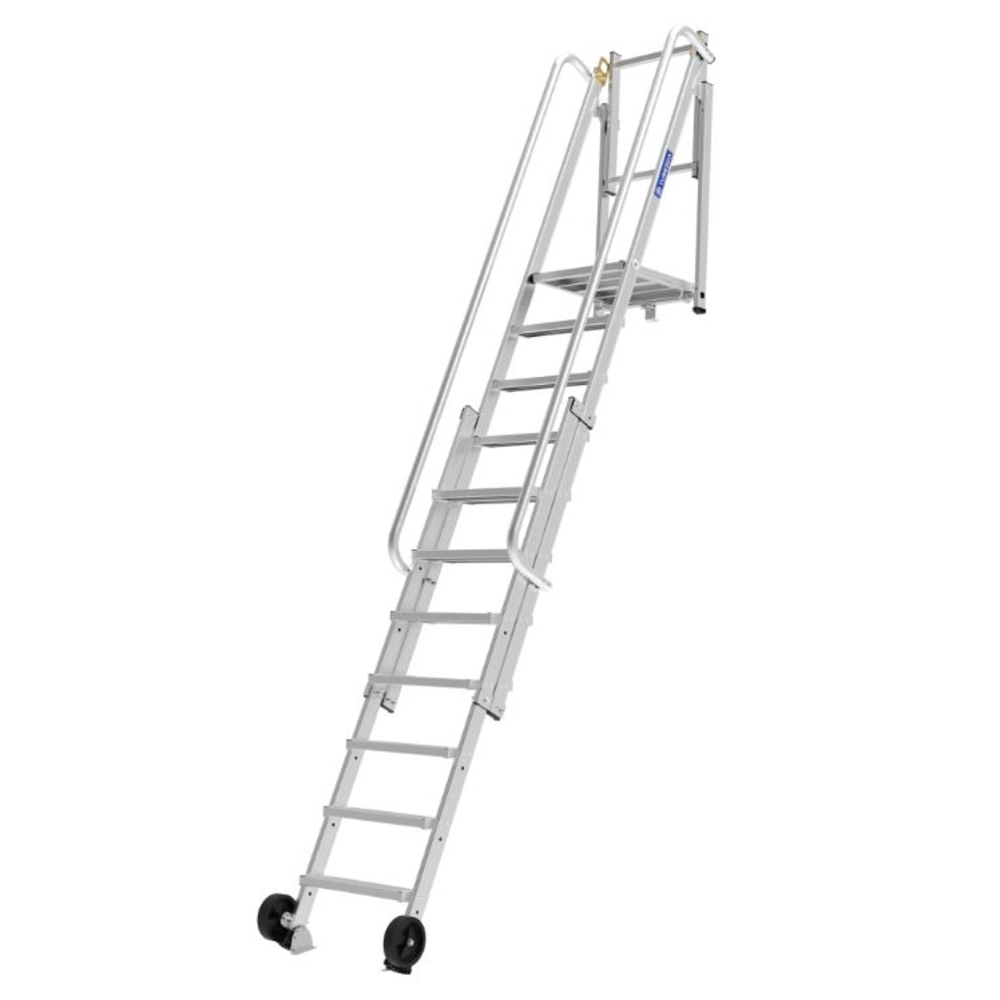

ÉCHELLE D'ACCÈS DALLE HAUTEUR 1.75 À 2.90M - TUBESCA COMABI - 02451208
Référence : T02502451208
Découvrez ÉCHELLE D'ACCÈS DALLE HAUTEUR 1.75 À 2.90M - TUBESCA COMABI - 02451208 disponible à l'achat
- Accès sécurisé aux dalles jusqu'à 2,90 m
- Conçu pour un usage sur chantiers en construction
- Fixation au sol avec des platines spécifiques
- Rampes pour une montée et descente sécurisées
- Portillon à fermeture automatique pour plus de sécurité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

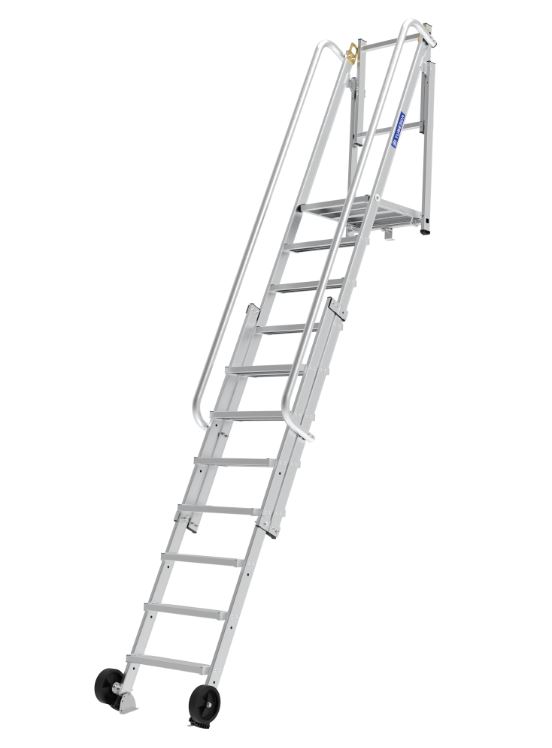

L'échelle d'accès dalle a été conçue pour accéder en toute sécurité aux dalles supérieures de bâtiments en construction (balcons, étages…) jusqu'à 4,8 m. 3 modèles sont disponibles pour répondre à différents types de chantiers. Le portillon d'accès, les rampes et marches de 80 mm offrent un grand niveau de confort et de sécurité.
- 3 modèles télescopiques disponibles pour s'adapter à tous les chantiers.
- Réservé à un emploi sur chantier en cours de construction.
- Permet d'accéder en toute sécurité à une dalle.
- Fixation possible au sol ou à la dalle grâce à des platines spécifiques (diamètre 10 mm).
- 2 rampes pour faciliter et garantir la sécurité à la montée et à la descente.
- Sécurité optimale grâce au portillon à fermeture automatique.

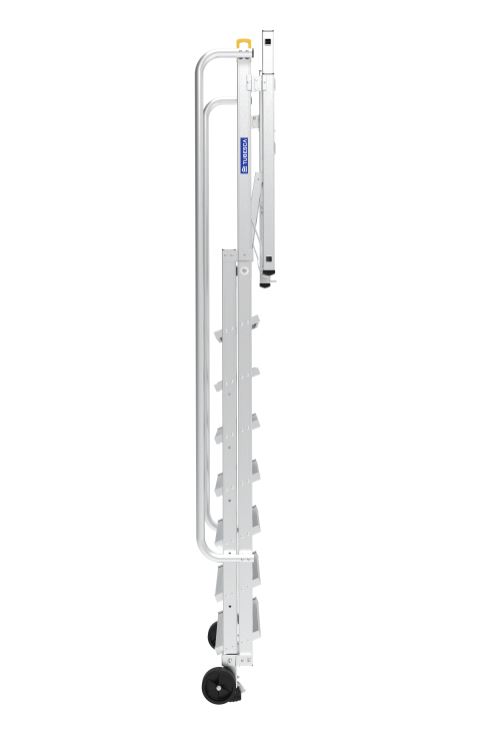

- Portillon et plate-forme repliables pour minimiser l'espace de stockage et facilité le transport.
Description et usages :
- Usage réservé aux chantiers en cours de construction.
- Permet un accès sécurisé et confortable aux dalles grâce à un portillon d'accès à fermeture automatique.
- Deux rampes facilitent la montée et la descente en garantissant la sécurité.
- Portillon et plateforme repliables pour réduire l'encombrement lors du stockage et faciliter le transport.
- Fixation possible au sol ou à la dalle via des platines spécifiques de 10 mm de diamètre (vis non fournies).
Fonctionnement et confort :
- Marches antidérapantes de 80 mm pour un appui sûr.
- Plateforme d'accès confortable de 0,5 x 0,5 m.
- Anneaux de grutage de série pour faciliter la manutention.

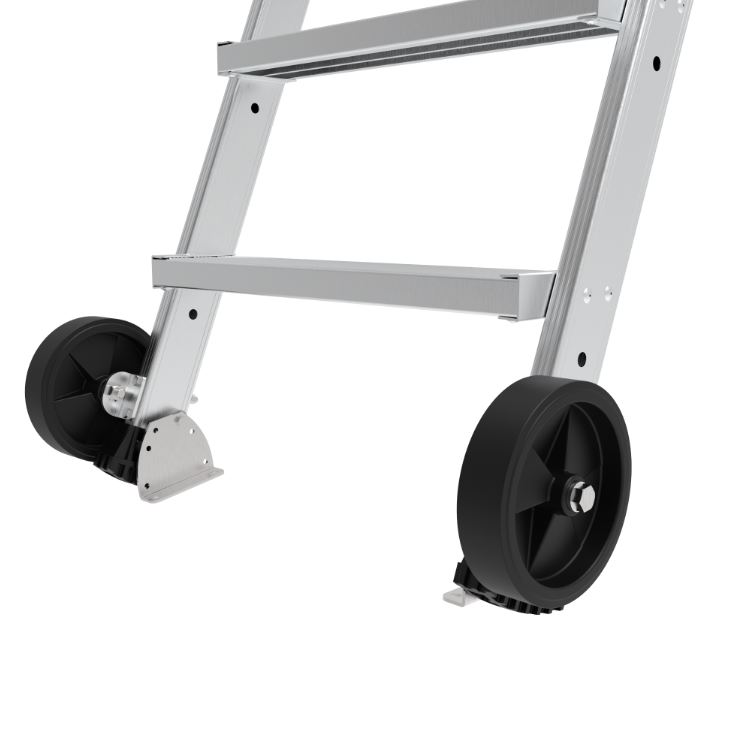

- Roues intégrées pour faciliter les déplacements sur site.
Caractéristiques techniques :
- Usage ultra intensif.
- Utilisation sur sol plat.
- Hauteur d'accès/de travail maximale : 4,8 m (selon modèle).
- Matière : aluminium.
- Charge maximale supportée : 150 kg/m² et 150 kg en charge ponctuelle.
- Garantie : 5 ans.
Dimensions et poids des modèles (référence 02451208 correspondant à une hauteur d'accès de 1,8 à 2,9 m) :
- Hauteur repliée : 3,18 m.
- Nombre de marches/échelons : 8 + 7.
- Poids : 24,7 kg.
- Largeur hors tout avec stabilisateur : 0,62 m.
- Empattement : 1,35 m.
- Hauteur d'accès minimum : 1,8 m.
- Hauteur d'accès maximum : 2,9 m.
Avantages produit :
- Sécurité renforcée avec portillon à fermeture automatique.
- Confort d'utilisation grâce aux rampes et marches larges.
- Modularité et adaptabilité avec trois modèles télescopiques.
- Facilité de transport et de stockage grâce aux éléments repliables et aux roues.
Conditionnement, stockage et conservation :
- Le portillon et la plateforme sont repliables pour minimiser l'espace de stockage.
- Les platines de fixation nécessitent des vis non fournies pour la fixation au sol ou à la dalle.
Normes et certifications :
- Non spécifiées dans la fiche fournie.
Cette échelle est idéale pour les professionnels du bâtiment recherchant un accès sécurisé et confortable aux dalles en cours de construction, avec une solution robuste et adaptée aux exigences des chantiers.

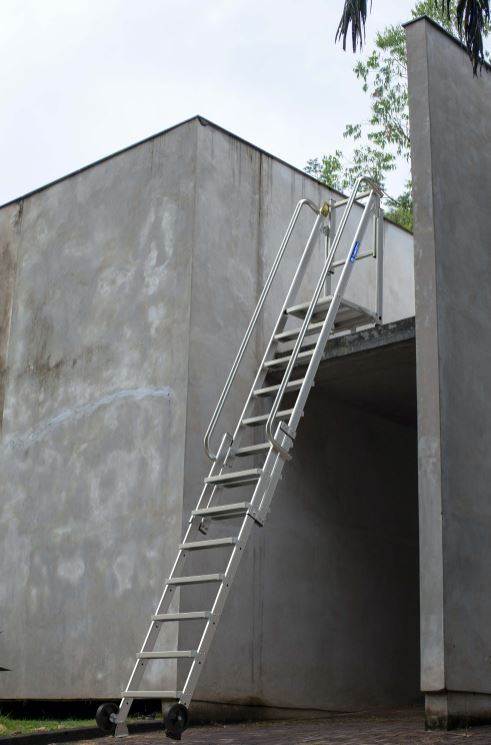

Pour la mise en place, l’échelle est portée à deux personnes, rampes vers le bas, puis relevée en tenant les rampes jusqu’à ce que la plateforme se déploie automatiquement. Il faut avancer l’échelle pour que le plan de béquille soit en appui sur la dalle. Une fois en place, l’échelle doit être ancrée au sol et/ou à la plateforme via des platines prévues à cet effet.
Le démontage s’effectue en procédant dans l’ordre inverse : rattacher le portillon à son montant avec la sangle, maintenir l’échelle par les rampes lors du pivotement pour éviter tout risque, et toujours maintenir le plan inférieur par dessous pour éviter le pincement des doigts.
Le déplacement peut se faire à deux personnes en portant l’échelle ou à une personne en utilisant les roulettes intégrées.
Avant chaque utilisation, il est nécessaire de vérifier que les axes de verrouillage et goupilles sont bien en place, que les pieds touchent le sol, que le verrou de la plateforme est enclenché, et que la plateforme est horizontale ou légèrement inclinée vers la dalle. L’échelle doit être utilisée sur un sol plat et non meuble, par une seule personne à la fois, en montant et descendant face à l’échelle, avec une bonne prise. Le portillon doit rester ouvert jusqu’à son franchissement complet sans s’appuyer dessus.
L’échelle ne doit pas être utilisée si elle est endommagée, contaminée (boue, huile, neige), en cas d’intempéries, ou si la condition physique de l’utilisateur ne le permet pas. Il est interdit de se pencher sur le côté, de monter ou descendre en portant un équipement lourd, ou de modifier la conception de l’échelle. Les roues ne doivent pas être porteuses lors de l’utilisation.
Le résultat attendu est un accès sécurisé aux dalles supérieures de bâtiments en construction, avec une montée et descente confortables grâce aux rampes et marches larges, et une stabilité assurée par la fixation au sol ou à la dalle.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les réglages possibles pour adapter l’échelle à la hauteur de la dalle ?
L’échelle se règle en ajustant la longueur du plan inférieur après déverrouillage des glissières et retrait de la goupille et de l’axe de verrouillage. Il faut choisir le réglage supérieur en cas de hauteur intermédiaire. Ce réglage garantit un accès sécurisé aux dalles de différentes hauteurs selon le modèle (de 1,3 m à 4,8 m selon la référence).
Comment se réalise la mise en place de l’échelle sur chantier ?
La mise en place doit être effectuée par deux personnes compétentes, en portant l’échelle rampes vers le bas. L’échelle est relevée en tenant les rampes jusqu’au déploiement automatique de la plateforme. Elle est ensuite avancée pour que le plan de béquille soit en appui sur la dalle, puis ancrée au sol ou à la dalle via des platines spécifiques.
Quelles sont les consignes de sécurité à respecter lors de l’utilisation de cette échelle ?
Avant chaque utilisation, il faut vérifier que les axes de verrouillage et les goupilles sont bien en place, que les pieds touchent le sol, et que le verrou de la plateforme est enclenché. L’échelle doit être utilisée par une seule personne à la fois, sur un sol plat et non meuble, en montant et descendant face à l’échelle avec une bonne prise. Il est interdit de se pencher sur le côté, de porter des charges lourdes en montant, ou de s’appuyer sur le portillon.
Quels sont les éléments techniques qui garantissent la sécurité et le confort d’utilisation ?
L’échelle est équipée de rampes pour faciliter la montée et la descente, de marches antidérapantes de 80 mm, d’un portillon à fermeture automatique assurant une sécurité optimale, et d’une plateforme confortable de 0,5 x 0,5 m. Les platines de fixation permettent une ancrage sûr au sol ou à la dalle.
Quelles sont les limites d’utilisation de cette échelle ?
Cette échelle est réservée à un usage sur chantier en cours de construction et ne doit pas être utilisée comme poste de travail. Elle ne doit pas être utilisée si elle est endommagée, contaminée (boue, huile, neige), en cas d’intempéries, ou si la condition physique de l’utilisateur ne le permet pas. Son usage est limité à une charge maximale de 150 kg et à un seul utilisateur à la fois.
