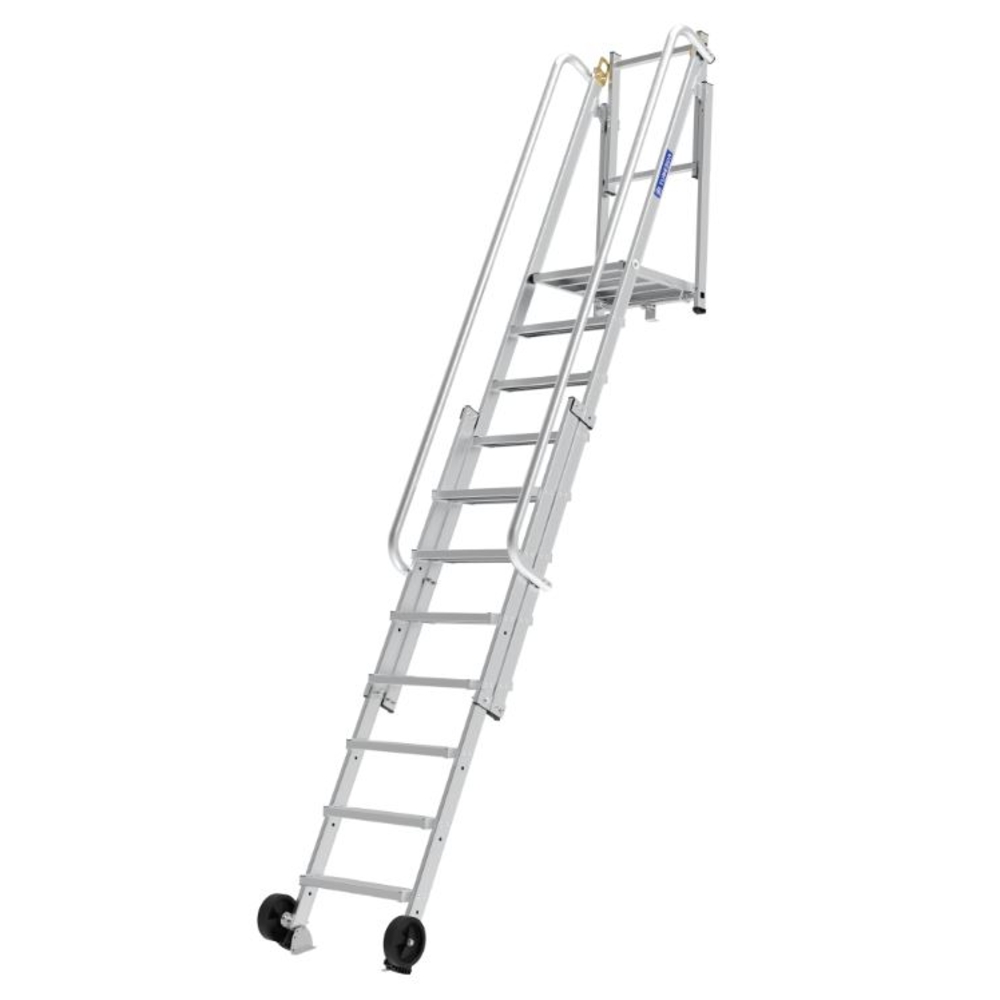

ÉCHELLE D'ACCÈS DALLE HAUTEUR 2.70 À 4.80M - TUBESCA COMABI - 02451212
Référence : T02502451212
Découvrez ÉCHELLE D'ACCÈS DALLE HAUTEUR 2.70 À 4.80M - TUBESCA COMABI - 02451212 disponible à l'achat
- Accès sécurisé aux dalles jusqu'à 4,8 m de hauteur
- Modèles télescopiques adaptés à différents chantiers
- Portillon à fermeture automatique pour une sécurité accrue
- Rampes intégrées pour une montée et descente facilitées
- Repliable pour un transport et un stockage optimisés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

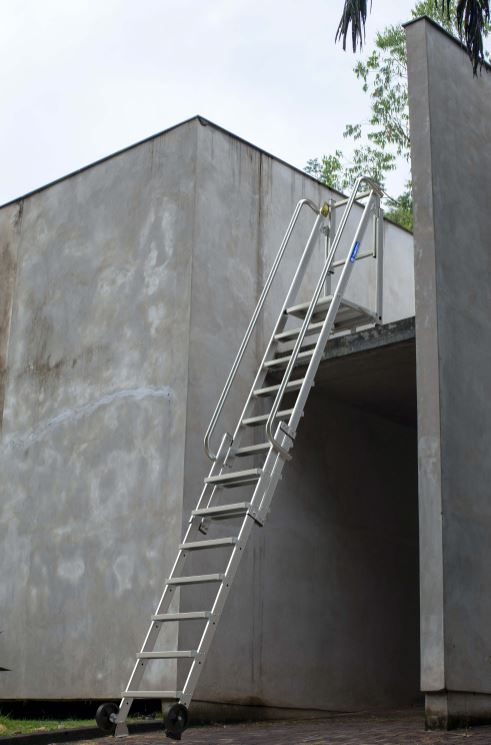

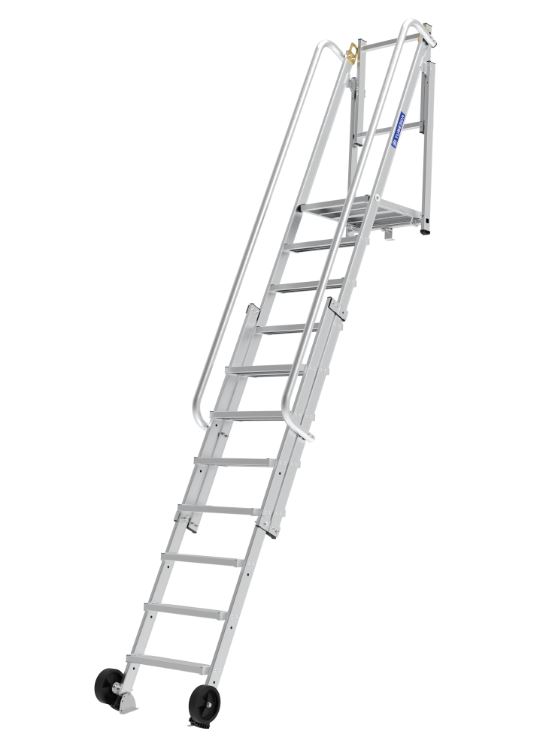

L'échelle d'accès dalle a été conçue pour accéder en toute sécurité aux dalles supérieures de bâtiments en construction (balcons, étages…) jusqu'à 4,8 m. 3 modèles sont disponibles pour répondre à différents types de chantiers. Le portillon d'accès, les rampes et marches de 80 mm offrent un grand niveau de confort et de sécurité.
- 3 modèles télescopiques disponibles pour s'adapter à tous les chantiers.
- Réservé à un emploi sur chantier en cours de construction.
- Permet d'accéder en toute sécurité à une dalle.
- Fixation possible au sol ou à la dalle grâce à des platines spécifiques (diamètre 10 mm).
- 2 rampes pour faciliter et garantir la sécurité à la montée et à la descente.
- Sécurité optimale grâce au portillon à fermeture automatique.

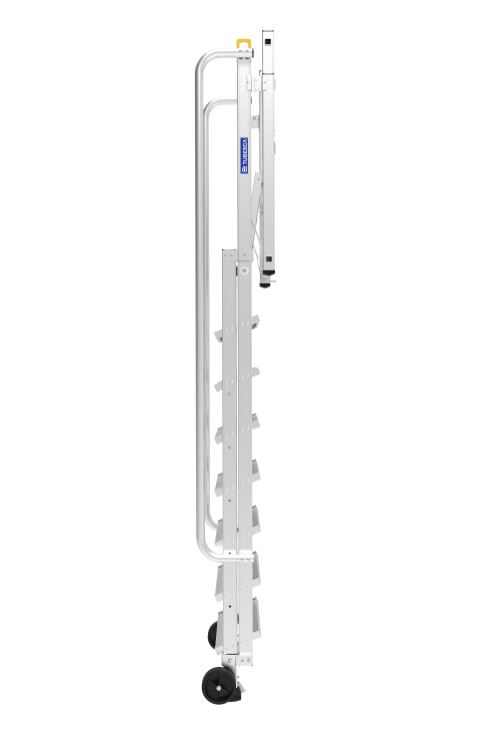

- Portillon et plate-forme repliables pour minimiser l'espace de stockage et facilité le transport.
Le produit est réservé à une utilisation sur chantier en cours de construction, sur sol plat. Il offre un grand confort et une sécurité optimale grâce à plusieurs éléments spécifiques : un portillon d'accès à fermeture automatique, deux rampes pour faciliter la montée et la descente, ainsi que des marches antidérapantes de 80 mm. Le portillon et la plate-forme sont repliables, ce qui permet de minimiser l'espace de stockage et facilite le transport.

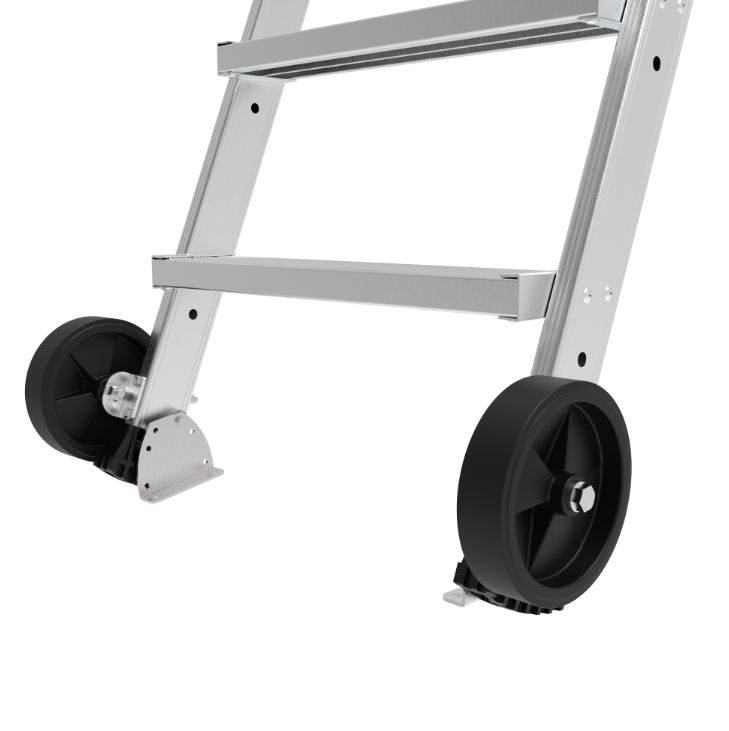

La fixation de l'échelle peut se faire au sol ou directement à la dalle grâce à des platines spécifiques de 10 mm de diamètre (vis non fournies). L'échelle est équipée de roues pour faciliter les déplacements et d'anneaux de grutage de série.
Caractéristiques techniques :
- Usage : ultra intensif
- Utilisation : sol plat
- Hauteur d'accès/travail maximale : 4,80 m
- Matière : aluminium
- Charge maximale : 150 kg/m², soit 150 kg par utilisateur
- Garantie : 5 ans
Dimensions et poids des modèles :
- Référence 02451206 : hauteur repliée 2,68 m, 6+4 marches, poids 20,6 kg, largeur hors tout avec stabilisateur 0,62 m, empattement 1,17 m, hauteur d'accès minimum 1,3 m, hauteur d'accès maximum 2 m
- Référence 02451208 : hauteur repliée 3,18 m, 8+7 marches, poids 24,7 kg, largeur 0,62 m, empattement 1,35 m, hauteur d'accès minimum 1,8 m, hauteur d'accès maximum 2,9 m
- Référence 02451212 : hauteur repliée 4,18 m, 12+12 marches, poids 32,1 kg, largeur 0,62 m, empattement 1,73 m, hauteur d'accès minimum 2,7 m, hauteur d'accès maximum 4,8 m
Avantages produit :
- Sécurité renforcée avec portillon à fermeture automatique
- Confort d'accès grâce à la plateforme de 0,5 x 0,5 m et aux marches larges
- Facilité de transport et de stockage avec éléments repliables et roues intégrées
- Adaptabilité à divers chantiers avec trois modèles télescopiques
- Fixation stable et sécurisée possible au sol ou à la dalle
Le produit répond aux exigences des chantiers de construction nécessitant un accès sécurisé et pratique aux dalles supérieures.
Avant utilisation, il faut vérifier que les axes de verrouillage des glissières et les goupilles de sécurité sont bien en place, que les pieds et patins touchent le sol, que le verrou de la plateforme est enclenché et que la plateforme est horizontale ou légèrement inclinée vers la dalle. Il est également nécessaire de s’assurer visuellement que l’échelle n’est pas endommagée.
La mise en place de l’échelle s’effectue à deux personnes. Le réglage de la hauteur se fait en déverrouillant les glissières, en ajustant la longueur selon la hauteur de la dalle, puis en repositionnant l’axe de verrouillage et la goupille de sécurité. Ensuite, le portillon et la plateforme sont déverrouillés en défaisant la sangle qui les maintient.
Pour installer l’échelle, il faut la porter rampes vers le bas à deux personnes et la positionner devant la dalle. Ensuite, relever l’échelle en la tenant par les rampes jusqu’à ce que la plateforme se déploie automatiquement. Il faut garder une distance suffisante par rapport à la dalle pour relever l’échelle puis avancer jusqu’à ce que le plan de béquille soit en appui sur la dalle. Vérifier que le verrou de la plateforme est bien en place. Une fois l’échelle en place, elle doit être ancrée au sol et/ou au niveau de la plateforme via les platines prévues à cet effet.
Le démontage s’effectue dans l’ordre inverse : rattacher le portillon à son montant avec la sangle, maintenir le produit par les rampes lors du pivotement pour éviter tout risque de blessure, puis replier la plateforme et coulisser le plan inférieur en le maintenant par dessous la marche.
Le déplacement de l’échelle peut se faire à deux personnes en la portant ou à une personne en utilisant les roulettes intégrées.
Lors de l’utilisation, il faut toujours monter ou descendre en faisant face à l’échelle, conserver une bonne prise en tenant l’échelle d’une main, ne pas se pencher sur le côté, ne pas monter ou descendre en portant un équipement lourd ou difficile à manipuler, maintenir le portillon ouvert jusqu’à son franchissement complet et ne pas s’appuyer sur le portillon. L’échelle ne doit être utilisée que par un seul utilisateur à la fois.
L’échelle ne doit pas être utilisée en cas d’intempéries, sur un sol meuble, si elle est endommagée, contaminée par de la boue, de l’huile ou de la neige, ni en présence de risques électriques. Elle ne doit pas servir de poste de travail, ni être modifiée ou déplacée en se tenant dessus.
Enfin, il est recommandé de vérifier régulièrement l’état de l’échelle avant chaque utilisation et de procéder à des contrôles périodiques selon la fréquence d’utilisation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les modèles disponibles pour cette échelle d’accès dalle et comment choisir selon la hauteur du chantier ?
Trois modèles télescopiques sont proposés, avec des hauteurs repliées respectives de 2,68 m, 3,18 m et 4,18 m, offrant une hauteur d’accès maximale de 2 m, 2,9 m et 4,8 m. Le choix dépend de la hauteur de la dalle à atteindre, chaque modèle permettant un réglage précis de la longueur grâce à un système de glissières verrouillées par goupilles de sécurité.
Quels dispositifs garantissent la sécurité lors de l’utilisation de cette échelle ?
La sécurité est assurée par un portillon à fermeture automatique, deux rampes latérales pour faciliter la montée et la descente, ainsi que des marches antidérapantes de 80 mm. L’échelle doit être utilisée par un seul opérateur à la fois et ne doit pas servir de poste de travail.
Quelles sont les conditions d’installation et d’utilisation spécifiques à respecter ?
L’échelle doit être installée sur un sol plat, non meuble et de niveau. Avant chaque utilisation, il est impératif de vérifier que les axes de verrouillage et les goupilles de sécurité sont bien en place, que les pieds et patins touchent le sol, et que le verrou de la plateforme est enclenché. L’utilisateur doit toujours monter en faisant face à l’échelle, en maintenant une prise ferme, et ne pas s’appuyer sur le portillon.
Comment se déroule la mise en place et le réglage de l’échelle sur chantier ?
La mise en place nécessite deux personnes. Après avoir déverrouillé les glissières, on ajuste la longueur de l’échelle à la hauteur de la dalle en tirant sur le plan inférieur équipé de roulettes, puis on remet en place l’axe de verrouillage et la goupille de sécurité. L’échelle est ensuite relevée en la tenant par les rampes jusqu’au déploiement automatique de la plateforme, puis avancée jusqu’à ce que le plan de béquille soit en appui sur la dalle. Enfin, l’échelle doit être ancrée au sol ou à la dalle via des platines spécifiques.
Quels sont les critères techniques et limites d’usage à connaître ?
Cette échelle en aluminium est conçue pour un usage ultra intensif avec une charge maximale de 150 kg par utilisateur. Elle ne doit pas être utilisée en cas d’intempéries, sur un sol meuble, si elle est endommagée ou contaminée (boue, huile, neige), ni en présence de risques électriques. Le nombre maximal d’utilisateurs est limité à un seul à la fois.
