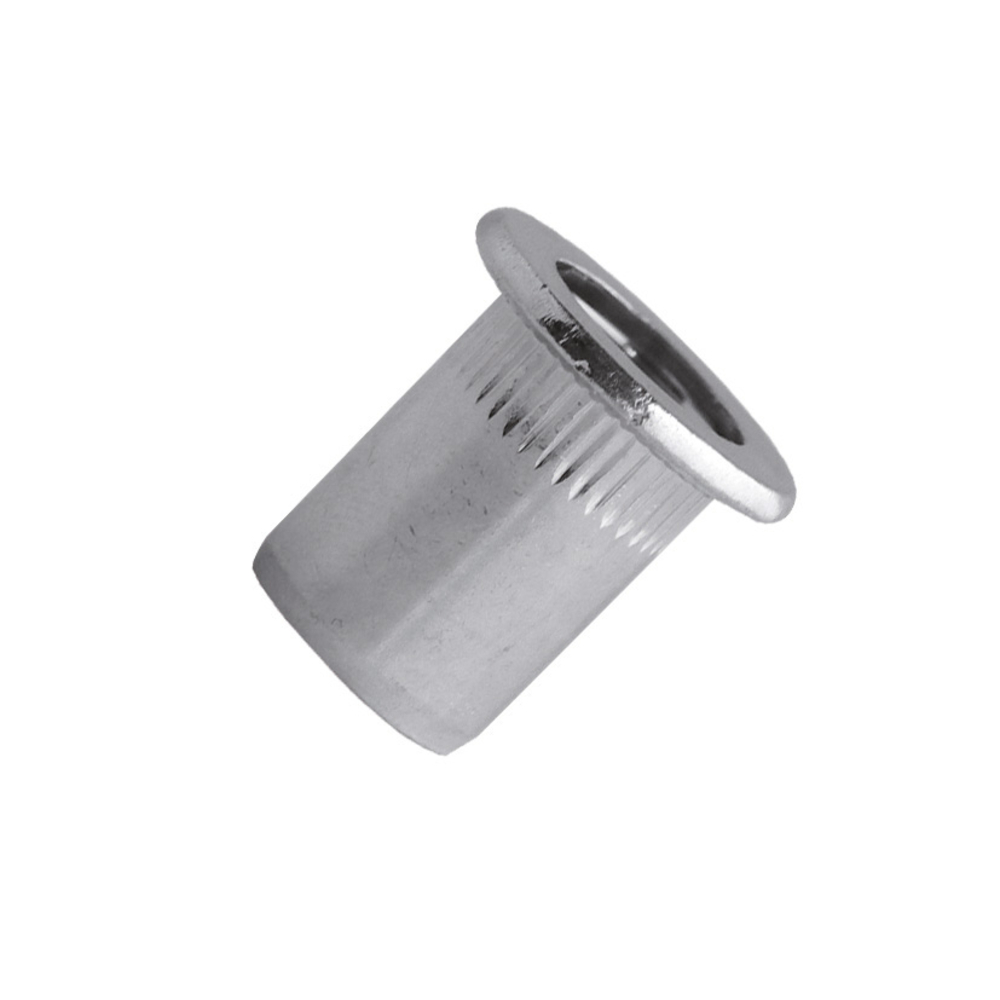

100 écrous crantés à acier à tête plate à M10x24mm - SCELL-IT - TCD1060
Référence : S344TCD1060
Découvrez 100 écrous crantés à acier à tête plate à M10x24mm - SCELL-IT - TCD1060 disponible à l'achat
- Écrou cranté à tête plate, pratique pour divers usages.
- Fabrication en acier pour une résistance accrue.
- Dimensions de M10x24mm, idéal pour les assemblages solides.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

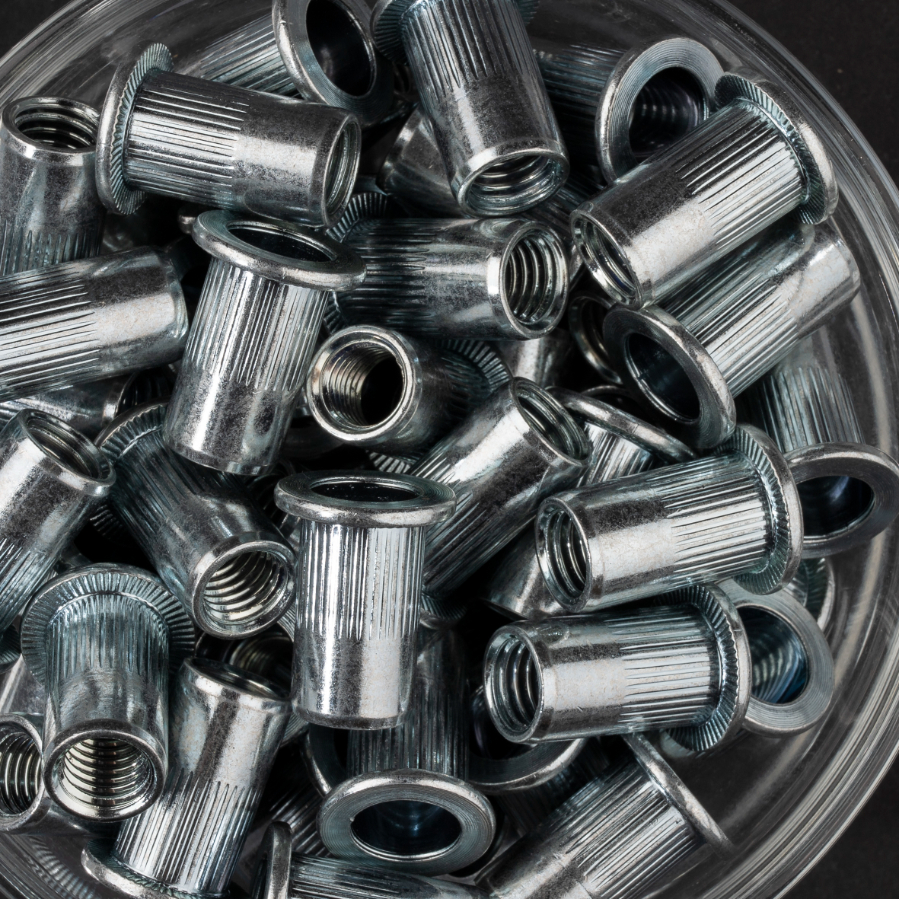

Les 100 écrous crantés SCELL-IT à tête plate sont fabriqués en acier zingué, offrant une excellente résistance mécanique et une protection efficace contre la corrosion.
Ces écrous sont conçus pour un filetage M10 avec une longueur totale de 24 mm, adaptés à des assemblages solides et durables.
La tête plate cylindrique garantit une pose stable et un bon appui sur la surface d’assemblage.
Les dimensions précises de l’écrou sont un diamètre extérieur D1 de 12,9 mm, un diamètre intérieur D2 de 19 mm, une hauteur de tête K de 2 mm, une longueur totale L de 22 mm et une longueur d’emmanchement L1 de 11 mm.
La tolérance dimensionnelle est très précise, avec des variations maximales de -0,12 mm à +0 mm sur le diamètre extérieur et des tolérances spécifiques sur les autres dimensions.
Ce modèle supporte un couple de serrage maximal recommandé de 32 Nm.
Il présente une résistance au cisaillement de 5 000 N et une résistance à l’arrachement de 29 000 N, garantissant une fixation fiable dans diverses applications.
Pour la pose, un perçage recommandé de 13 mm est nécessaire.
Les conditions d’installation et les outils adaptés sont détaillés dans les manuels disponibles sur le site officiel www.scell-it.com.
Ce produit est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, attestant de la qualité et de la conformité environnementale de sa fabrication.
Il respecte également la directive RoHS et est exempt de chrome trivalent (Cr III Free), garantissant un usage respectueux de l’environnement.
Ces écrous crantés à tête plate conviennent à de nombreux usages industriels et artisanaux nécessitant une fixation solide.
Leur conception en acier zingué assure durabilité et protection contre la corrosion, faisant de ce produit un choix fiable pour vos assemblages.
Caractéristiques techniques principales :
- Diamètre extérieur (D1) : 12,9 mm
- Diamètre intérieur (D2) : 19,0 mm
- Hauteur de tête (K) : 2,0 mm
- Longueur totale (L) : 22,0 mm
- Longueur filetée (L1) : 11,0 mm
- Tolérance pour l'épaisseur du matériau (G) : 3,1 à 6,0 mm
Performances mécaniques :
- Couple maximal recommandé : 32 Nm
- Résistance à l'arrachement : 29 000 N
- Résistance au cisaillement : 5 000 N
Ce modèle est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, garantissant une qualité de fabrication et un respect des standards environnementaux et industriels.
L’écrou est compatible avec des matériaux d’une épaisseur comprise entre 3,1 et 6,0 mm, ce qui le rend adapté à diverses applications industrielles nécessitant une fixation fiable et durable. Sa finition acier zingué offre une protection contre la corrosion.
Pour les conditions de pose et les outils recommandés, il est conseillé de consulter les manuels et la documentation technique disponibles sur le site du fabricant.
- écrou cranté à tête plate
- matériau : acier zingué
- filetage : M10
- longueur totale : 22 mm
- diamètre extérieur (D1) : 12,9 mm
- diamètre intérieur (D2) : 19 mm
- hauteur de tête (K) : 2 mm
- longueur d’emmanchement (L1) : 11 mm
- tolérance diamètre extérieur : -0,12 mm / +0 mm
- couple de serrage maximal recommandé : 32 Nm
- résistance au cisaillement : 5 000 N
- résistance à l’arrachement : 29 000 N
- perçage recommandé : 13 mm
- conforme aux normes ISO 9001:2000, ISO 14001, TS 16949
- respecte la directive RoHS
- sans chrome trivalent (Cr III Free)
- référence fournisseur : TCD1060
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques dimensionnelles de l’écrou cranté TCD1060 ?
L’écrou cranté TCD1060 présente un diamètre nominal M10 avec un diamètre extérieur de 12,9 mm et un diamètre intérieur de 19,0 mm. Sa hauteur de tête est de 2,0 mm et la longueur totale est de 22,0 mm, dont 11,0 mm de filetage. La tolérance du diamètre de perçage recommandé est comprise entre 3,1 et 6,0 mm.
Quels sont les niveaux de performance mécanique recommandés pour cet écrou ?
Le couple maximal recommandé est de 32 Nm. La résistance au retrait atteint 29 000 N et la résistance au cisaillement est de 5 000 N. Ces valeurs assurent une fixation solide dans les matériaux compatibles.
Quel est le matériau de fabrication et la finition de cet écrou ?
L’écrou est fabriqué en acier zingué, conforme à la directive RoHS et exempt de chrome trivalent (Cr III Free), garantissant une protection contre la corrosion adaptée aux usages courants.
Quelles normes certifient la qualité de cet écrou cranté ?
Ce produit est certifié selon les normes ISO 9001:2000, ISO 14001 et TS 16949, attestant de sa qualité industrielle et de sa conformité environnementale.
Comment s’assurer d’une installation correcte de l’écrou cranté TCD1060 ?
Il est recommandé d’utiliser les outils spécifiques disponibles sur le site www.scell-it.com, où vous trouverez également les manuels d’utilisation et les conditions de pose pour garantir une fixation optimale.
