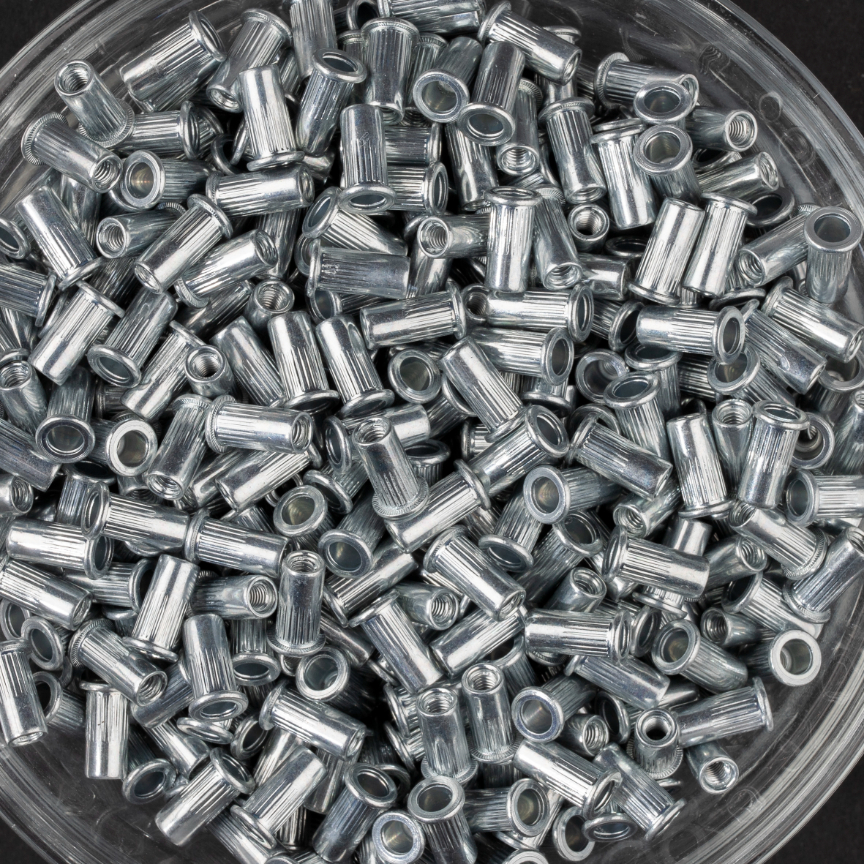

écrou cranté à acier à tête plate à M3x10,9mm - SCELL-IT - TCD0330
Référence : S344TCD0330
Découvrez écrou cranté à acier à tête plate à M3x10,9mm - SCELL-IT - TCD0330 disponible à l'achat
- Écrou cranté en acier pour une robustesse accrue.
- Design à tête plate pour un montage facile et pratique.
- Dimensions de M3x10,9mm adaptées à divers usages.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

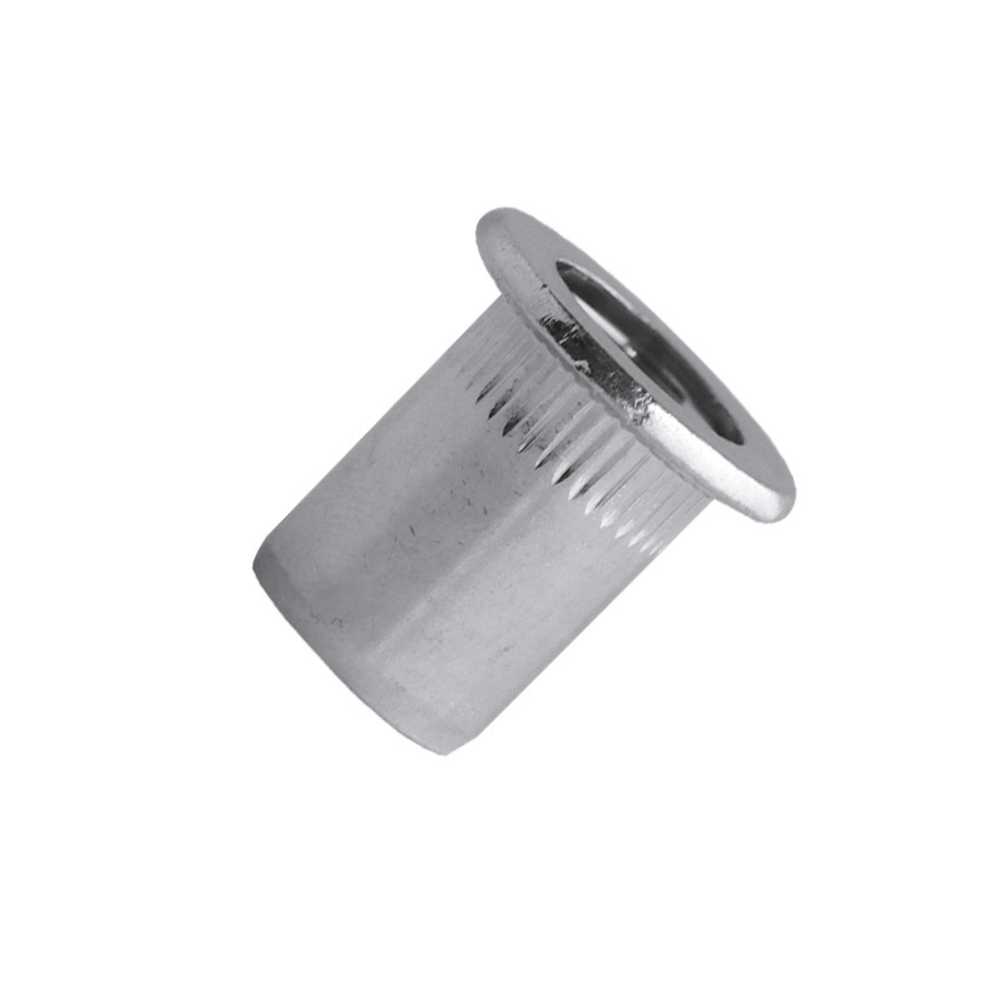

Écrou cranté en acier zingué à tête plate, conçu pour un montage facile et fiable.
Ce modèle TCD0330 présente un filetage M3 avec une longueur totale de 10,9 mm.
Les dimensions précises sont les suivantes : diamètre extérieur D1 de 4,9 mm, diamètre intérieur D2 de 7,0 mm, hauteur de tête K de 0,9 mm et longueur d’insertion L de 10,0 mm.
La largeur de la tête plate est de 4,5 mm et la plage d’épaisseur de matériaux compatibles varie de 0,5 à 3,0 mm.
Cet écrou est fabriqué en acier zingué, garantissant une bonne résistance mécanique et une protection contre la corrosion.
Le crantage assure une fixation solide dans le matériau support, limitant les risques de rotation ou de desserrage.
Les performances recommandées comprennent un couple maximal de serrage de 3,0 Nm, une force d’arrachement de 4 000 N et une résistance au cisaillement de 990 N.
Ce produit est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, attestant de sa qualité et fiabilité.
Il répond également aux exigences RoHS et est exempt de chrome trivalent, garantissant une utilisation respectueuse de l’environnement.
Pour l’installation, il est conseillé de se référer aux outils et manuels disponibles sur le site du fabricant Scell-it.
Cet écrou est adapté à diverses applications industrielles nécessitant une fixation sécurisée dans des matériaux de faible épaisseur.
En résumé, cet écrou cranté M3 à tête plate allie solidité, précision dimensionnelle et conformité aux normes, offrant une solution fiable pour les assemblages mécaniques.
L’écrou est en acier zingué, conforme à la directive RoHS et exempt de Chrome III, garantissant une protection contre la corrosion et une conformité environnementale. Il est adapté à une utilisation dans des assemblages nécessitant une forte résistance mécanique.
Les performances mécaniques recommandent un couple maximal de serrage de 3 Nm, avec une résistance au cisaillement de 990 N et une résistance à l’arrachement de 4 000 N, assurant une fixation fiable et durable.
Ce produit répond aux normes qualité ISO 9001:2000, ISO 14001 et TS 16949, attestant de sa fabrication selon des standards rigoureux de qualité et d’environnement.
Pour l’installation, il est conseillé de percer un trou de 5,0 mm de diamètre, conformément aux recommandations techniques disponibles sur le site du fabricant. Ce type d’écrou est utilisé dans des applications industrielles où une fixation rapide et solide est nécessaire, notamment dans le secteur automobile et la mécanique générale.
- matière : acier zingué
- filetage : M3
- longueur totale : 10,9 mm
- diamètre extérieur (D1) : 4,9 mm
- diamètre intérieur (D2) : 7,0 mm
- hauteur de tête (K) : 0,9 mm
- longueur d’insertion (L) : 10,0 mm
- largeur de la tête plate (G) : 4,5 mm
- plage d’épaisseur matériaux compatibles : 0,5 à 3,0 mm
- couple maximal de serrage : 3,0 Nm
- force d’arrachement : 4 000 N
- résistance au cisaillement : 990 N
- conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949
- conforme aux exigences RoHS, sans chrome trivalent
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et tolérances de cet écrou cranté acier à tête plate M3x10,9 mm ?
L’écrou présente un filetage M3 avec un diamètre extérieur de 4,9 mm (-0,12/+0,0), un diamètre intérieur de 7,0 mm (-0,5/+0,0), une hauteur de tête de 0,9 mm (-0,1/+0,1) et une longueur totale de 10,0 mm (-0,2/+0,2). La longueur d’insertion recommandée est de 4,5 mm, avec une épaisseur de matériau admissible entre 0,5 et 3,0 mm.
Quels sont les critères mécaniques à prendre en compte pour l’utilisation de cet écrou ?
Le couple maximal recommandé pour le serrage est de 3,0 Nm. La force de traction maximale supportée est de 4 000 N et la résistance au cisaillement est de 990 N, assurant une fixation fiable dans les assemblages mécaniques.
Comment s’effectue la pose de cet écrou cranté et quelles sont les conditions à respecter ?
L’écrou est conçu pour être inséré dans un perçage préalable d’un diamètre recommandé de 5,0 mm. Sa surface crantée empêche la rotation une fois installé. La tête plate permet une pose affleurante avec la surface du matériau. Il convient pour des matériaux d’épaisseur comprise entre 0,5 et 3,0 mm.
Quelle est la composition et la protection contre la corrosion de ce produit ?
L’écrou est en acier zingué, conforme à la directive RoHS et sans chrome trivalent (Cr III Free), ce qui garantit une bonne résistance à la corrosion dans le temps.
Quelles normes de qualité et environnementales ce produit respecte-t-il ?
Ce modèle fait partie de la gamme TCD OPEN TYPE de Scell-it, certifiée ISO 9001:2000, ISO 14001 et TS 16949, attestant d’un niveau de qualité et de respect des normes environnementales reconnues.
