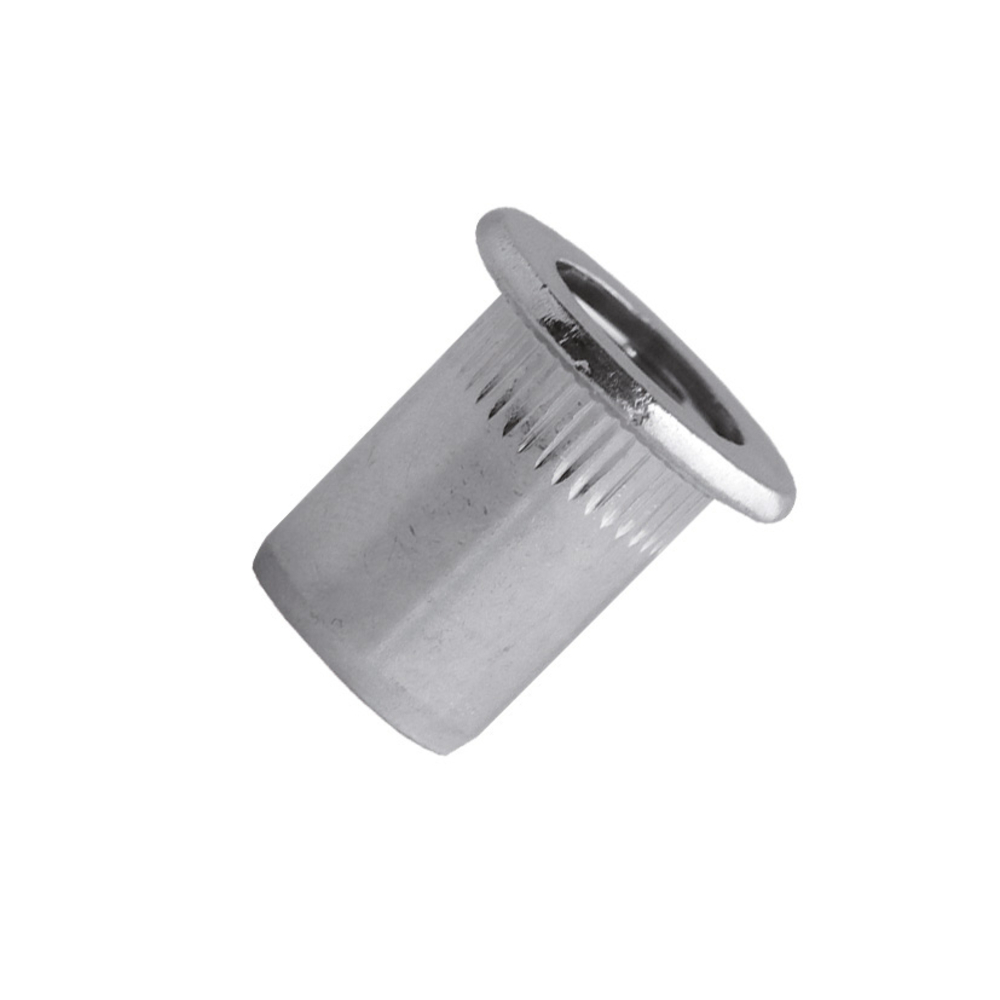

écrou cranté à acier à tête plate à M5x13mm - SCELL-IT - EX-9460110530
Référence : S344EX9460110530
Découvrez écrou cranté à acier à tête plate à M5x13mm - SCELL-IT - EX-9460110530 disponible à l'achat
- Écrou cranté en acier durable pour une résistance accrue.
- Conception à tête plate pour un assemblage facile.
- Dimension M5x13mm adaptée pour divers projets.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
écrou cranté en acier zingué à tête plate, de dimension M5x13mm, conçu pour un assemblage facile et durable.
Ce produit offre une résistance accrue grâce à son acier durable et son traitement de surface zingué conforme à la norme RoHS, garantissant l'absence de chrome trivalent.
La tête plate facilite l'intégration dans divers assemblages mécaniques.
Les dimensions précises sont les suivantes : diamètre extérieur D1 de 6,9 mm, diamètre D2 de 10,0 mm, hauteur K de 1,0 mm, longueur totale L de 12,0 mm, et longueur d'insertion L1 de 5,0 mm.
La tolérance sur le diamètre est de -0,12/+0,0 mm, avec des tolérances adaptées sur les autres dimensions pour un ajustement optimal.
L’écrou est compatible avec des matériaux ayant une épaisseur comprise entre 0,3 et 3,0 mm.
Le couple maximal recommandé lors du serrage est de 5,4 Nm, avec une résistance au cisaillement de 2 800 N et une résistance au retrait (pull-out) de 11 300 N.
Ce type d’écrou est destiné à être inséré dans des matériaux par un procédé d’assemblage spécifique, assurant une fixation fiable et durable.
Pour les conditions précises de pose et les outils recommandés, il est conseillé de consulter les manuels et la documentation technique disponibles sur le site du fabricant SCELL-IT.
Ce produit répond aux normes qualité ISO 9001:2000, ISO 14001 et TS 16949, attestant de sa conformité aux standards industriels rigoureux.
L’écrou cranté à tête plate M5x13mm SCELL-IT représente une solution robuste et adaptée pour des applications nécessitant une fixation mécanique sûre, notamment dans le secteur industriel et la fabrication mécanique.
Caractéristiques techniques détaillées :
- Filetage M5
- Diamètre extérieur D1 : 6,9 mm
- Diamètre D2 : 10,0 mm
- Hauteur tête K : 1,0 mm
- Longueur totale L : 12,0 mm
- Longueur d’insertion L1 : 5,0 mm
- Tolérances dimensionnelles précises assurant un ajustement optimal
Performances mécaniques :
- Couple de serrage maximal recommandé : 5,4 Nm
- Résistance au cisaillement : 2800 N
- Résistance à l’arrachement : 11 300 N
Matériau et finition :
- Acier zingué conforme aux normes RoHS, sans chrome VI, garantissant une bonne protection contre la corrosion.
Normes et certifications :
- Fabriqué selon les standards ISO 9001:2000, ISO 14001 et TS 16949, assurant une qualité et une traçabilité rigoureuses.
Usage et applications :
- Destiné à des assemblages nécessitant une fixation durable et résistante, notamment dans les secteurs industriels et mécaniques.
- Installation recommandée avec les outils spécifiques indiqués sur le site du fabricant pour garantir une pose optimale.
Avantages produit :
- Tête plate permettant un assemblage affleurant
- Crantage assurant une excellente tenue dans le matériau support
- Finition zinguée offrant une protection anticorrosion durable
Ces caractéristiques font de cet écrou cranté à tête plate un élément fiable et performant pour des assemblages industriels exigeants.
- matériau : acier zingué
- type : écrou cranté à tête plate
- dimension : M5x13mm
- diamètre extérieur D1 : 6,9 mm
- diamètre D2 : 10,0 mm
- hauteur K : 1,0 mm
- longueur totale L : 12,0 mm
- longueur d’insertion L1 : 5,0 mm
- tolérance diamètre D1 : -0,12/+0,0 mm
- épaisseur matériau compatible : 0,3 à 3,0 mm
- couple maximal recommandé : 5,4 Nm
- résistance au cisaillement : 2 800 N
- résistance au retrait (pull-out) : 11 300 N
- conformité : normes ISO 9001:2000, ISO 14001, TS 16949
- référence fournisseur : EX-9460110530
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales de cet écrou cranté à tête plate M5x13mm ?
L’écrou cranté est en acier zingué, avec un filetage M5 et des dimensions précises : diamètre extérieur 6,9 mm, hauteur 1,0 mm, longueur totale 12,0 mm et longueur effective 5,0 mm. Il nécessite un perçage recommandé de 7 mm pour l’insertion et supporte un couple maximal de serrage de 5,4 Nm.
Quelle résistance mécanique offre cet écrou cranté ?
Il résiste à une force d’arrachement maximale de 11 300 N et à une force de cisaillement de 2 800 N, ce qui garantit une fixation solide dans les matériaux adaptés.
Quelles normes et certifications garantissent la qualité de ce produit ?
Ce modèle est certifié selon les normes ISO 9001:2000, ISO 14001 et TS 16949, assurant un contrôle qualité rigoureux et une conformité environnementale.
Comment fonctionne la fixation avec cet écrou cranté ?
L’écrou est inséré dans un trou préalablement percé, les crans sur sa partie cylindrique assurent une bonne prise dans le matériau pour éviter tout déplacement ou rotation lors du serrage.
Quels sont les éléments à respecter pour une mise en œuvre optimale ?
Il est essentiel de respecter le diamètre de perçage recommandé (7 mm) et de ne pas dépasser le couple maximal de serrage (5,4 Nm) pour éviter d’endommager l’écrou ou le matériau support.
