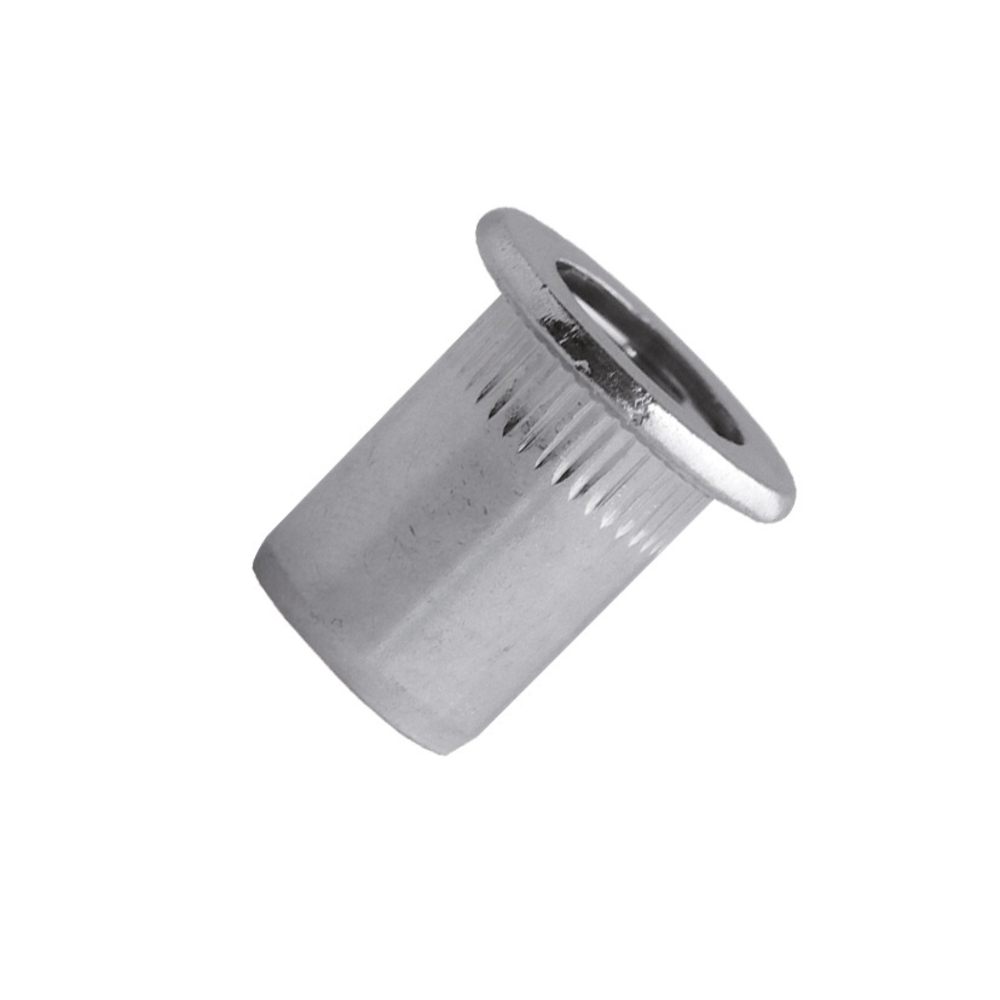

écrou cranté à acier à tête plate à M6x16mm - SCELL-IT - EX-9460110630
Référence : S344EX9460110630
Découvrez écrou cranté à acier à tête plate à M6x16mm - SCELL-IT - EX-9460110630 disponible à l'achat
- Écrou cranté en acier, résistant et durable.
- Tête plate pour un meilleur maintien.
- Dimensions : M6x16mm, facile à installer.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
écrou cranté en acier zingué à tête plate, conçu pour un maintien optimal dans les assemblages.
Ce modèle de dimension M6x16mm facilite une installation précise et sécurisée.
La tête plate cylindrique assure une bonne répartition de la charge sur la surface d’appui.
Le corps cranté garantit une fixation solide et une excellente résistance au desserrage.
Les caractéristiques techniques comprennent un diamètre extérieur (D1) de 8,9 mm et un diamètre intérieur (D2) de 13 mm.
La hauteur de tête (K) est de 1,5 mm et la longueur totale (L) est de 16 mm.
L’écrou est compatible avec une plage d’épaisseur de matériau comprise entre 3,1 et 4,5 mm.
En termes de performances mécaniques, il supporte un couple maximal recommandé de 19,8 Nm.
La résistance au cisaillement est de 3 500 N et la force de traction maximale atteint 18 000 N.
Ce produit respecte les normes ISO 9001:2000, ISO 14001 et TS 16949, attestant d’un haut niveau de qualité et de respect environnemental.
Il est conforme à la directive RoHS et ne contient pas de chrome trivalent (Cr III Free).
Pour une pose optimale, il est recommandé de percer un trou de 9 mm de diamètre avant l’insertion.
Les conditions de pose et les outils adaptés sont détaillés dans les manuels disponibles sur le site www.scell-it.com.
Cet écrou cranté en acier zingué à tête plate est une solution durable, fiable et performante pour les assemblages nécessitant une fixation stable et résistante.
Caractéristiques techniques principales :
- Diamètre extérieur (D1) : 8,9 mm
- Diamètre intérieur (D2) : 13,0 mm
- Hauteur de tête (K) : 1,5 mm
- Longueur totale (L) : 16,0 mm
- Tolérance de perçage recommandée : 9,0 mm
- Couple de serrage maximal recommandé : 19,8 Nm
- Résistance au cisaillement : 3 500 N
- Résistance à l'arrachement : 18 000 N
- Plage de matériau compatible (épaisseur G) : 3,1 à 4,5 mm
Ce produit est conforme aux normes RoHS et est exempt de chrome hexavalent (Cr III Free). Il bénéficie des certifications ISO 9001:2000, ISO 14001 et TS 16949, garantissant un contrôle qualité rigoureux et une gestion environnementale adaptée.
L'écrou cranté est destiné à être inséré dans des matériaux métalliques ou composites, offrant une fixation solide grâce à son système de crantage qui empêche tout desserrage. La finition zinguée assure une bonne résistance à la corrosion.
Pour des conditions de pose optimales, il est recommandé de suivre les indications techniques et les manuels disponibles sur le site du fabricant.
Ce produit est adapté aux applications industrielles nécessitant une fixation fiable et durable dans des assemblages mécaniques.
- matériau : acier zingué
- type : écrou cranté à tête plate
- dimension : M6x16mm
- diamètre extérieur (D1) : 8,9 mm
- diamètre intérieur (D2) : 13 mm
- hauteur de tête (K) : 1,5 mm
- longueur totale (L) : 16 mm
- plage d’épaisseur de matériau compatible : 3,1 à 4,5 mm
- couple maximal recommandé : 19,8 Nm
- résistance au cisaillement : 3 500 N
- force de traction maximale : 18 000 N
- conformité : norme ISO 9001:2000, ISO 14001, TS 16949
- directive RoHS : conforme, sans chrome trivalent (Cr III Free)
- perçage recommandé avant pose : 9 mm de diamètre
- référence fournisseur : EX-9460110630
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques dimensionnelles de cet écrou cranté à tête plate M6x16mm ?
Les dimensions principales sont un diamètre extérieur (D1) de 8,9 mm, un diamètre intérieur (D2) de 13,0 mm, une hauteur de tête (K) de 1,5 mm, une longueur totale avec tête (L1) de 16,0 mm et une tolérance de matériau entre 3,1 et 4,5 mm.
Quelle est la résistance mécanique maximale recommandée pour cet écrou ?
Le couple maximal recommandé est de 19,8 Nm, la force de traction maximale (pull-out) est de 18 000 N et la résistance au cisaillement atteint 3 500 N.
Quel type de matériau et de finition est utilisé pour cet écrou ?
Il est fabriqué en acier zingué, conforme à la directive RoHS, sans chrome trivalent (Cr III Free), assurant une bonne protection contre la corrosion.
Quelles normes de qualité et certifications ce produit respecte-t-il ?
Ce produit est certifié ISO 9001:2000, ISO 14001 et TS 16949, garantissant une fabrication conforme à des standards reconnus.
Quel est le perçage recommandé pour une pose optimale de cet écrou M6 ?
Le diamètre de perçage recommandé pour ce modèle M6 est de 9,0 mm afin d'assurer une fixation fiable et durable.
