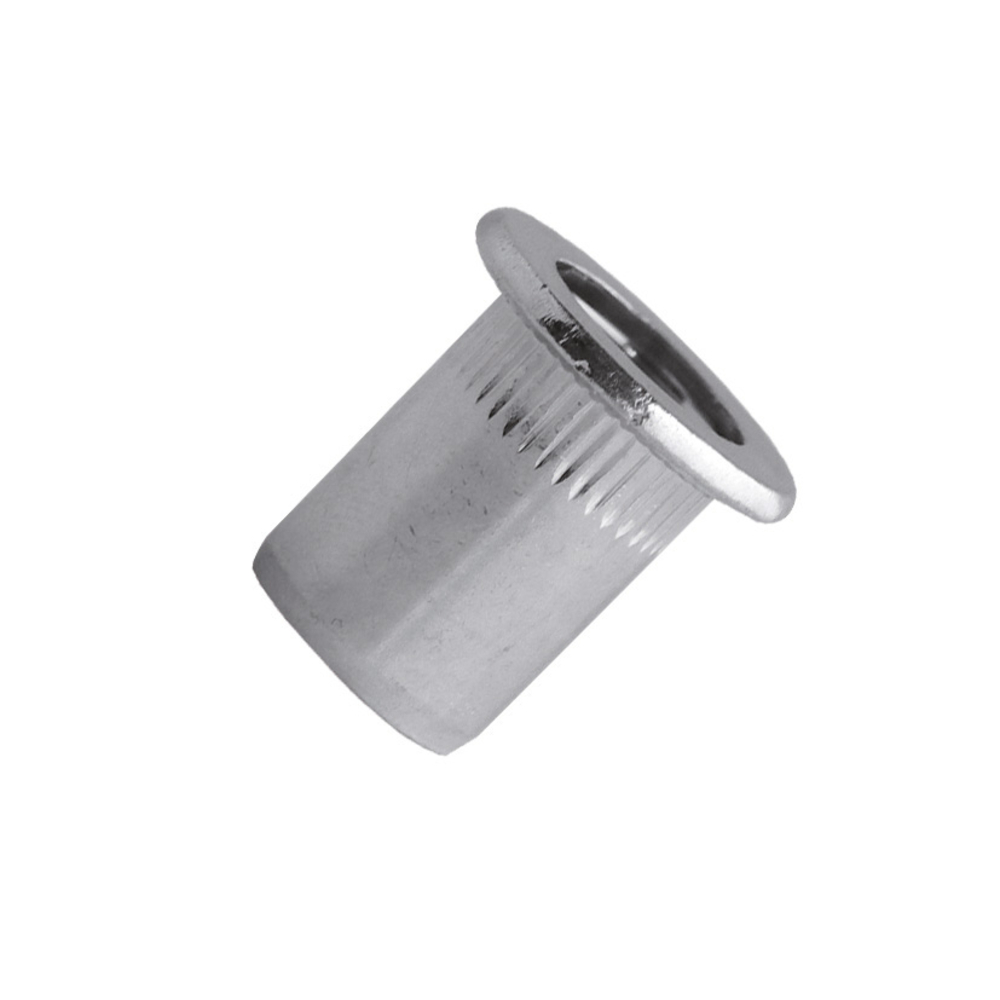

écrou cranté à acier à tête plate à M8x16mm - SCELL-IT - EX-9460110830
Référence : S344EX9460110830
Découvrez écrou cranté à acier à tête plate à M8x16mm - SCELL-IT - EX-9460110830 disponible à l'achat
- Écrou cranté en acier pour une solidité optimale
- Tête plate conçue pour un maintien sécurisé
- Dimensions : M8x16mm, idéal pour divers usages
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Écrou cranté en acier zingué à tête plate, conçu pour assurer une fixation solide et sécurisée.
Ce modèle de taille M8 avec une longueur de 16 mm est adapté à de nombreux usages industriels.
La tête plate offre un maintien fiable lors du montage.
L’écrou est fabriqué en acier pour une robustesse optimale et bénéficie d’un traitement de zingage garantissant une bonne résistance à la corrosion.
Les dimensions précises de l’écrou sont les suivantes : un diamètre extérieur D1 de 10,9 mm avec une tolérance de -0,12/+0,0 mm, un diamètre D2 de 16 mm, une hauteur de tête K de 1,5 mm, une longueur totale L de 16 mm, et une profondeur d’emmanchement L1 de 7 mm.
La plage de tolérance pour l’épaisseur du matériau dans lequel l’écrou peut être inséré varie de 0,5 à 3,0 mm.
En termes de performances mécaniques, cet écrou supporte un couple maximal recommandé de 29 Nm.
Il résiste à une force d’arrachement (pull-out) de 28 000 N et à une force de cisaillement (shear) de 4 500 N, ce qui en fait un composant fiable pour des assemblages soumis à des contraintes importantes.
Ce produit est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, attestant de sa qualité et de sa conformité aux standards industriels.
Il est également conforme à la directive RoHS et exempt de chrome trivalent (Cr III Free), garantissant une utilisation respectueuse de l’environnement.
Pour l’installation, il est recommandé de percer un trou de 11 mm de diamètre.
Les conditions de pose et les outils adaptés sont détaillés dans les manuels disponibles sur le site www.scell-it.com.
Cet écrou cranté est idéal pour les assemblages nécessitant une fixation durable et résistante, notamment dans les secteurs industriels et mécaniques.
Il est conforme aux normes RoHS et exempt de chrome III, assurant un respect des exigences environnementales. Ce produit bénéficie des certifications ISO 9001:2000, ISO 14001 et TS 16949, garantissant une qualité et un contrôle rigoureux de sa fabrication.
Les performances mécaniques recommandent un couple maximal de serrage de 29 Nm. La résistance à l'arrachement est de 28 000 N et la résistance au cisaillement de 4 500 N, assurant une fixation fiable et durable.
Cet écrou est adapté aux applications nécessitant une fixation robuste dans des matériaux métalliques, avec une pose réalisée par sertissage à l’aide d’outils spécifiques disponibles sur le site du fabricant. Son acier zingué offre une bonne protection contre la corrosion, adapté à des environnements industriels variés.
- matériau : acier zingué
- type : écrou cranté à tête plate
- dimensions : M8 x 16 mm
- diamètre extérieur D1 : 10,9 mm (-0,12/+0,0)
- diamètre D2 : 16 mm
- hauteur de tête K : 1,5 mm
- longueur totale L : 16 mm
- profondeur d’emmanchement L1 : 7 mm
- épaisseur matériau d’insertion : 0,5 à 3,0 mm
- couple maximal recommandé : 29 Nm
- résistance à l’arrachement (pull-out) : 28 000 N
- résistance au cisaillement (shear) : 4 500 N
- conforme aux normes ISO 9001:2000, ISO 14001, TS 16949
- conforme directive RoHS et exempt de chrome trivalent (Cr III Free)
- référence fournisseur : EX-9460110830
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la fonction principale de cet écrou cranté à tête plate ?
Il est conçu pour être serti dans un pré-trou usiné, créant un point de fixation robuste et durable. Les crans empêchent la rotation de l’écrou lors du vissage, garantissant une fixation mécanique fiable.
Quelles sont les dimensions et tolérances spécifiques de l’écrou M8x16mm ?
Le diamètre extérieur est de 10,9 mm (-0,12/+0,0), le diamètre intérieur de 16,0 mm (-0,5/+0,0), la hauteur de la tête est de 1,5 mm (-0,1/+0,1) et la longueur totale de 16,0 mm (-0,2/+0,2). La longueur utile est de 7,0 mm avec une tolérance de profondeur de sertissage entre 0,5 et 3,0 mm.
Quelles performances mécaniques garantit cet écrou cranté ?
Le couple de serrage maximal recommandé est de 29 Nm. Sa résistance au retrait est de 28 000 N et sa résistance au cisaillement de 4 500 N, assurant une fixation solide dans le matériau hôte.
Quels sont les matériaux et traitements utilisés pour cet écrou ?
L’écrou est en acier zingué, conforme RoHS et sans chrome trivalent. Cette finition offre une protection contre la corrosion tout en garantissant la solidité mécanique.
Quelles sont les recommandations pour l’installation de cet écrou cranté ?
Un pré-perçage de 11 mm est recommandé pour le modèle M8. L’écrou doit être serti avec un outil spécifique selon les procédures du fabricant, et le couple de serrage maximal ne doit pas être dépassé pour éviter d’endommager l’écrou ou le matériau.
