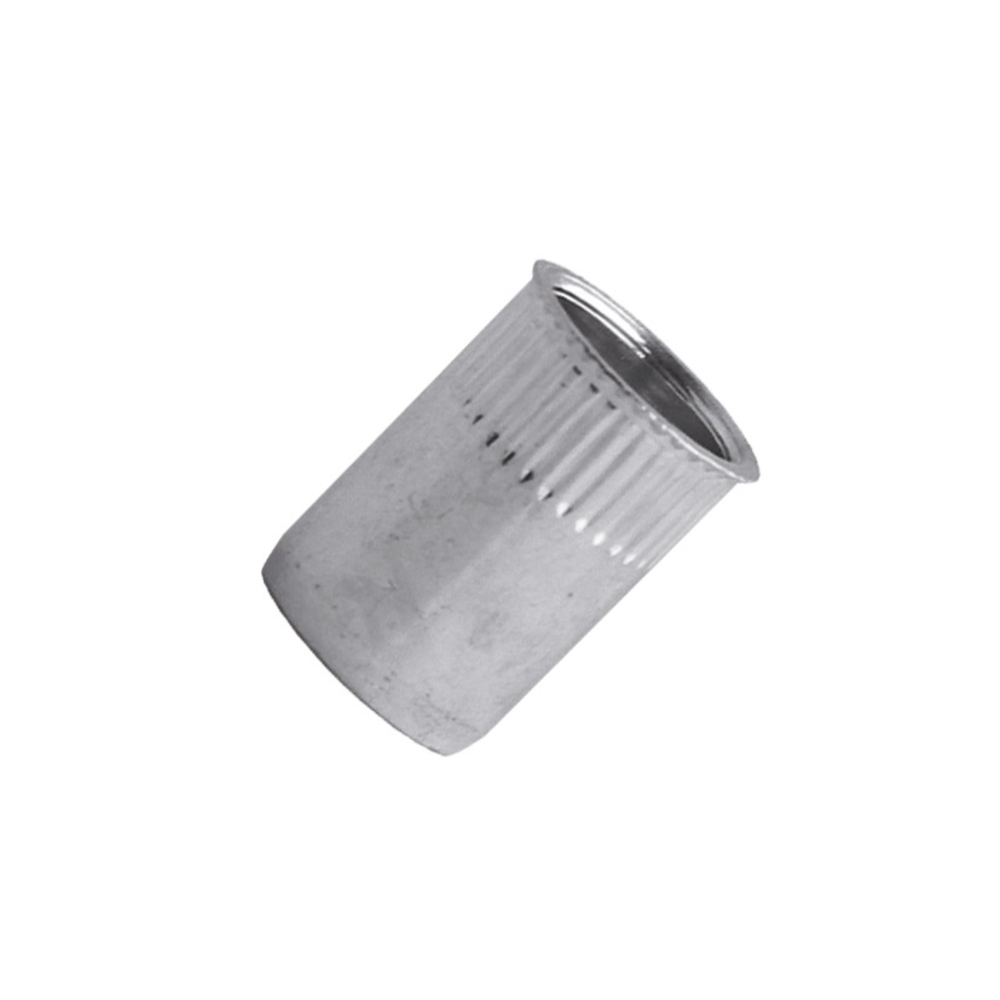

écrou cranté à acier à tête réduite 90° à M5x11,5mm - SCELL-IT - EX-9460710530
Référence : S344EX9460710530
Découvrez écrou cranté à acier à tête réduite 90° à M5x11,5mm - SCELL-IT - EX-9460710530 disponible à l'achat
- Écrou cranté en acier pour une fixation solide
- Conception à tête réduite pour un espace optimal
- Dimension M5x11,5mm adaptée à divers usages
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’écrou cranté à acier à tête réduite 90° M5x11,5mm de la gamme SCELL-IT est conçu pour garantir une fixation solide et fiable dans des assemblages industriels.
Fabriqué en acier, cet écrou possède une tête réduite inclinée à 90°, ce qui facilite son intégration dans des espaces restreints sans compromettre la tenue mécanique.
La dimension M5 avec une longueur totale de 11,5 mm et une hauteur de tête de 4 mm permet une compatibilité adaptée à de nombreux usages industriels.
Les caractéristiques techniques précises comprennent un diamètre extérieur (K) de 8 mm et un épaulement (e) de 0,6 mm.
La résistance maximale à la traction atteint 2 200 N, tandis que la résistance au cisaillement est de 9 200 N.
Le couple de serrage recommandé est de 5 Nm.
Le diamètre de perçage conseillé pour l’insertion est de 6,85 mm avec une tolérance de ± 0,05 mm.
L’écrou cranté est spécialement conçu pour être inséré dans des matériaux grâce à sa forme avec crantage, assurant une fixation durable et sécurisée.
La tête réduite à 90° optimise son intégration dans des assemblages où l’espace est limité.
Ce produit répond aux normes qualité ISO 9001:2000 et TS 16949, attestant d’une fabrication rigoureuse et de performances constantes.
En résumé, cet écrou cranté acier à tête réduite 90° M5x11,5mm allie robustesse, précision dimensionnelle et facilité d’intégration pour des applications industrielles exigeantes.
Caractéristiques techniques principales pour la référence M5 :
- Diamètre nominal (M) : 5 mm
- Longueur totale (L) : 11,5 mm
- Longueur de la tête réduite (L2) : 4 mm
- Épaisseur de matériau (G) : 0,50 mm minimum, 3,00 mm maximum
- Diamètre de la tête (K) : 8 mm
- Hauteur de la tête (e) : 0,6 mm
- Couple de serrage maximal : 7 Nm
- Résistance à la traction : 2 200 N minimum, 9 200 N maximum
- Diamètre du trou taraudé (Ø) : 6,85 mm ± 0,05
Ce modèle est fabriqué en acier, garantissant robustesse et durabilité. L’écrou est conçu pour être inséré et fixé avec un angle de tête réduit à 90°, facilitant son intégration dans des assemblages où l’espace est limité.
Cette pièce est conforme aux normes de qualité ISO 9001:2000 et TS 16949, assurant une fabrication rigoureuse et des performances constantes.
Les crans sur la tête permettent une meilleure prise et un maintien efficace, limitant le desserrage sous vibrations ou sollicitations mécaniques.
Ce produit est adapté pour des applications industrielles nécessitant une fixation sécurisée dans des matériaux d’épaisseur comprise entre 0,50 et 3,00 mm, avec une résistance mécanique élevée.
En résumé, cet écrou cranté en acier avec tête réduite 90° M5x11,5 mm allie compacité, solidité et fiabilité pour des assemblages mécaniques exigeants.
- matériau : acier
- type : écrou cranté à tête réduite 90°
- dimension : M5 x 11,5 mm
- hauteur de tête (L2) : 4 mm
- diamètre extérieur (K) : 8 mm
- épaulement (e) : 0,6 mm
- résistance maximale à la traction : 2 200 N
- résistance au cisaillement : 9 200 N
- couple de serrage recommandé : 5 Nm
- diamètre de perçage conseillé : 6,85 mm ± 0,05 mm
- référence fournisseur : EX-9460710530
- normes qualité : ISO 9001:2000, TS 16949
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales de cet écrou cranté à tête réduite 90° ?
Il s'agit d'un écrou cranté en acier de dimension M5x11,5 mm avec une tête réduite à 90° pour une fixation affleurante. La tête mesure 8 mm de diamètre, avec une hauteur de cran de 0,6 mm. La résistance à la traction est comprise entre 2 200 N minimum et 9 200 N maximum, avec un couple de serrage de 5 Nm.
Comment la conception à tête réduite influence-t-elle l'utilisation de cet écrou ?
La tête réduite à 90° permet une fixation dans des espaces restreints ou nécessitant une finition propre et affleurante. Cette conception optimise l'encombrement tout en assurant une fixation solide grâce aux crans.
Quels avantages apportent les crans de cet écrou dans une application industrielle ?
Les crans assurent un maintien optimal en empêchant le desserrage dû aux vibrations. Cela garantit une fixation sûre dans des environnements soumis à des contraintes mécaniques importantes, notamment dans l'industrie automobile et mécanique.
Quelles normes garantissent la qualité et la sécurité de ce produit ?
Ce produit est fabriqué dans une unité certifiée ISO 9001:2000 et TS 16949, attestant de la conformité aux standards industriels rigoureux et assurant la qualité et la fiabilité du produit.
Quelles sont les conditions de stockage recommandées pour préserver ce produit ?
L'écrou doit être stocké dans un environnement sec et propre afin d'éviter toute corrosion avant utilisation, ce qui est essentiel pour maintenir ses performances mécaniques et sa durabilité.
