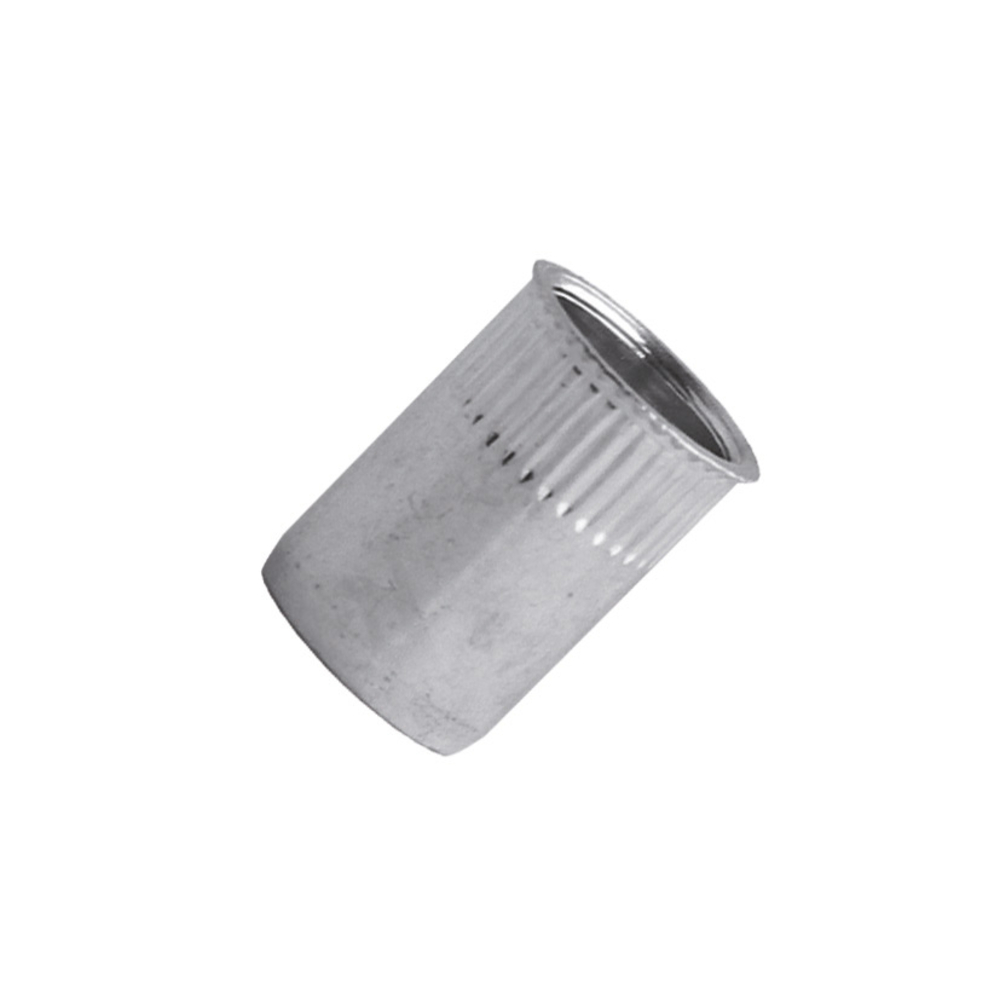

écrou cranté à acier à tête réduite 90° à M8x15,5mm - SCELL-IT - EX-9460710830
Référence : S344EX9460710830
Découvrez écrou cranté à acier à tête réduite 90° à M8x15,5mm - SCELL-IT - EX-9460710830 disponible à l'achat
- Écrou cranté en acier pour une durabilité optimale
- Tête réduite à 90° pour un montage facile
- Dimension M8x15,5mm adaptée à divers projets
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’écrou cranté en acier à tête réduite 90° M8x15,5mm de la marque SCELL-IT est conçu pour garantir une fixation durable et fiable.
Fabriqué en acier, il offre une grande robustesse ainsi qu’une excellente résistance à l’usure.
Sa tête réduite inclinée à 90° permet un montage aisé dans des espaces restreints ou spécifiques.
La dimension M8x15,5mm assure une adaptation précise et solide à divers projets d’assemblage.
Les caractéristiques techniques détaillées pour la version M8 sont les suivantes :
- La longueur totale (L) est de 16,5 mm avec une tolérance de ± 0,05 mm.
- La longueur de la tête réduite (L2) mesure 4 mm.
- La largeur de la tête (K) est de 12 mm.
- L’épaisseur de la tête (G) varie de 0,50 mm minimum à 3,00 mm maximum.
- La force d’arrachement minimale est de 2 900 N et maximale de 22 000 N.
- Le couple de serrage maximal atteint 18 Nm.
- Le diamètre du perçage (Ø) est de 10,85 mm avec une tolérance de ± 0,05 mm.
Cet écrou respecte les normes qualité ISO 9001:2000 et TS 16949, garantissant un contrôle rigoureux et une fiabilité optimale.
Son utilisation est recommandée pour des assemblages nécessitant une fixation sécurisée avec une tête compacte, ce qui permet un gain de place.
Le crantage de l’écrou améliore la tenue dans le matériau d’accueil, limitant ainsi le desserrage sous vibrations ou sollicitations mécaniques.
En résumé, cet écrou cranté en acier à tête réduite 90° M8x15,5mm est un composant technique performant et robuste, parfaitement adapté aux environnements industriels exigeants.
Ses dimensions sont les suivantes : longueur totale (L) de 16,5 mm, épaisseur de la tête (L2) de 4 mm, hauteur de la tête (G) de 0,50 mm, et diamètre extérieur de la tête (K) de 12 mm. Le pas de filetage est de M8 avec un diamètre intérieur (M) correspondant. L'épaisseur de la lèvre crantée (e) est de 0,6 mm.
Cet écrou supporte une force axiale minimale de 2 900 N et maximale de 22 000 N, ainsi qu'un couple de serrage allant jusqu'à 18 Nm. Le diamètre de perçage recommandé est de 10,85 mm avec une tolérance de ± 0,05 mm.
Il est conforme aux normes ISO 9001:2000 et TS 16949, garantissant un niveau élevé de qualité et de fiabilité. Ce produit est adapté aux applications nécessitant une fixation sécurisée avec une faible hauteur de tête, notamment dans les assemblages mécaniques où l’espace est limité.
La conception crantée permet un maintien optimal dans les matériaux, limitant le desserrage sous vibrations. Ce type d’écrou est particulièrement utilisé dans l’industrie automobile, mécanique et autres secteurs exigeant des fixations robustes et durables.
- matériau : acier
- tête réduite inclinée à 90°
- dimension : M8x15,5 mm
- longueur totale (L) : 16,5 mm ± 0,05 mm
- longueur de la tête réduite (L2) : 4 mm
- largeur de la tête (K) : 12 mm
- épaisseur de la tête (G) : 0,50 mm minimum à 3,00 mm maximum
- force d’arrachement minimale : 2 900 N
- force d’arrachement maximale : 22 000 N
- couple de serrage maximal : 18 Nm
- diamètre du perçage (Ø) : 10,85 mm ± 0,05 mm
- normes qualité : ISO 9001:2000, TS 16949
- référence fournisseur : EX-9460710830
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions spécifiques de l’écrou cranté à tête réduite 90° en taille M8 ?
Pour la version M8, l’écrou présente une longueur totale de 16,5 mm, une longueur de tête réduite de 4 mm, un diamètre de tête de 12 mm, une hauteur de tête comprise entre 0,50 et 3,00 mm, et une épaisseur de tête de 0,6 mm.
Quels sont les critères mécaniques à considérer pour ce type d’écrou cranté ?
L’écrou M8 offre une résistance à la traction comprise entre 2 900 N minimum et 22 000 N maximum, avec un couple de serrage maximal de 18 Nm, garantissant une fixation fiable dans des assemblages soumis à des contraintes mécaniques importantes.
Comment le crantage et la tête réduite influencent-ils la performance de l’écrou ?
Le crantage assure une meilleure résistance au desserrage, tandis que la tête réduite à 90° facilite l’intégration dans des espaces restreints, ce qui est utile pour des assemblages où la hauteur disponible au-dessus de la fixation est limitée.
Quelles normes garantissent la qualité et la conformité de cet écrou ?
Ce produit est fabriqué selon les standards ISO 9001:2000 et TS 16949, assurant un niveau de qualité industriel conforme aux exigences de sécurité et de performance.
Dans quels contextes professionnels cet écrou est-il le plus adapté ?
Il convient particulièrement aux secteurs industriels nécessitant des fixations robustes et durables, notamment dans l’automobile, la mécanique et l’équipement industriel, ainsi qu’aux assemblages où la fixation doit résister aux vibrations.
