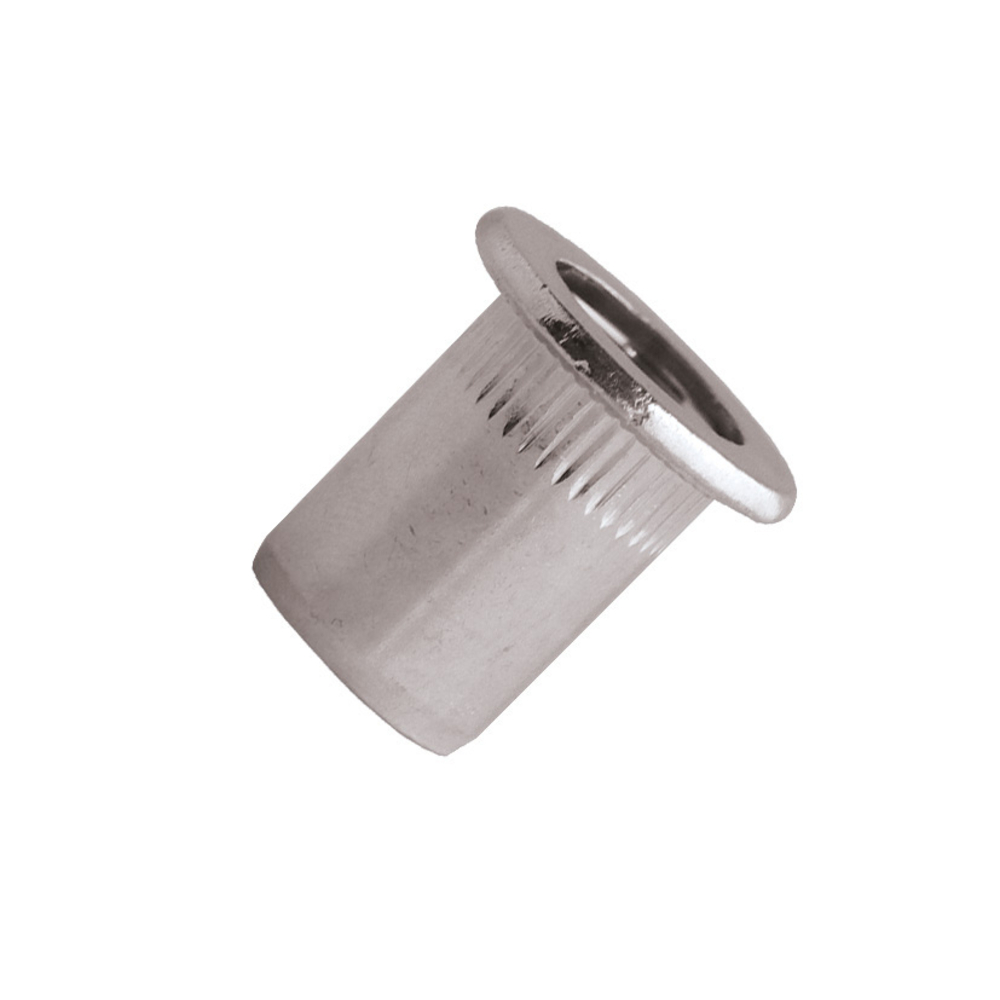

écrou cranté à inox A2 à tête plate à M5x13mm - SCELL-IT - EX-9460130530
Référence : S344EX9460130530
Découvrez écrou cranté à inox A2 à tête plate à M5x13mm - SCELL-IT - EX-9460130530 disponible à l'achat
- Écrou cranté en inox A2, résistant à la corrosion.
- Tête plate pour un montage facile et esthétique.
- Dimensions : M5x13mm, adapté à divers projets.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Écrou cranté en inox A2 à tête plate, conçu pour un montage facile et esthétique.
Ce modèle est dimensionné en M5 avec une longueur totale de 12 mm.
Il est fabriqué en acier inoxydable A2, garantissant une excellente résistance à la corrosion.
La tête plate cylindrique a un diamètre extérieur de 10 mm et une hauteur de 1,0 mm, permettant une intégration discrète et une fixation solide.
Les caractéristiques techniques précises incluent un diamètre extérieur de la partie filetée de 6,9 mm, une longueur utile de 4,0 mm et une tolérance pour l'épaisseur du matériau à assembler comprise entre 0,3 et 3,0 mm.
Le couple de serrage maximal recommandé est de 10 Nm, assurant une fixation fiable.
La résistance au retrait est de 11 700 N et la résistance au cisaillement de 2 900 N.
Cet écrou cranté est adapté à des applications nécessitant une fixation durable et résistante à la corrosion.
Il convient pour des assemblages sur des matériaux d’épaisseur variable dans la plage indiquée.
Le produit répond aux normes ISO 9001:2000, ISO 14001 et TS 16949, garantissant une qualité et une conformité élevées.
Pour l’installation, il est recommandé de percer avec un diamètre de 7 mm et de se référer aux manuels techniques disponibles sur le site du fabricant SCELL-IT.
Ce produit est conditionné et prêt à être utilisé dans divers projets industriels et techniques nécessitant une fixation inox fiable et esthétique.
Caractéristiques techniques principales :
- Diamètre nominal M5
- Diamètre extérieur (D1) : 6,9 mm
- Diamètre intérieur (D2) : 10,0 mm
- Hauteur de tête (K) : 1,0 mm
- Longueur totale (L) : 12,0 mm
- Longueur insérée (L1) : 4,0 mm
- Tolérance d’épaisseur de matériau (G) : 0,3 à 3,0 mm
Performances mécaniques :
- Couple de serrage maximal recommandé : 10 Nm
- Résistance au retrait (pull-out) : 11 700 N
- Résistance au cisaillement (shear) : 2 900 N
L’écrou est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, garantissant un haut niveau de qualité et de fiabilité. Il est destiné à être inséré par pose mécanique dans des matériaux dont l’épaisseur varie entre 0,3 et 3,0 mm, avec un perçage recommandé de 7,0 mm pour assurer une installation optimale.
Ce produit est particulièrement adapté aux applications nécessitant une fixation résistante à la corrosion, grâce à sa composition en acier inoxydable A2, et à une bonne tenue mécanique dans des assemblages métalliques ou composites. Il offre une solution robuste pour les assemblages vissés où la résistance au retrait et au cisaillement est critique.
Pour plus d’informations sur les conditions de pose et l’outillage recommandé, il est conseillé de consulter les manuels techniques disponibles sur le site du fabricant.
- matériau : inox A2
- type : écrou cranté à tête plate
- diamètre du filetage : M5
- longueur totale : 12 mm
- diamètre extérieur tête plate : 10 mm
- hauteur tête plate : 1,0 mm
- diamètre extérieur partie filetée : 6,9 mm
- longueur utile : 4,0 mm
- épaisseur matériau à assembler : 0,3 à 3,0 mm
- couple de serrage maximal recommandé : 10 Nm
- résistance au retrait : 11 700 N
- résistance au cisaillement : 2 900 N
- normes : ISO 9001:2000, ISO 14001, TS 16949
- référence fournisseur : EX-9460130530
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et caractéristiques techniques de cet écrou cranté inox A2 M5x13mm ?
L’écrou possède un filetage M5 avec un diamètre extérieur D1 de 6,9 mm, un diamètre extérieur D2 de 10 mm, une hauteur K de 1 mm, une longueur totale L de 12 mm et une longueur d’insertion L1 de 4 mm. Il est conçu pour des épaisseurs de matériau entre 0,3 et 3,0 mm.
Comment cet écrou assure-t-il une fixation fiable dans le matériau support ?
La surface crantée de l’écrou garantit un maintien optimal en empêchant la rotation dans le matériau. La tête plate permet une bonne répartition de la pression lors du serrage.
Quelles sont les performances mécaniques recommandées pour ce produit ?
Le couple de serrage maximal conseillé est de 10 Nm. La force de retrait maximale est de 11 700 N et la force de cisaillement de 2 900 N, assurant une fixation solide et durable.
Quelles sont les recommandations d’installation pour cet écrou cranté ?
Le perçage recommandé pour un écrou M5 est de 7 mm de diamètre. Il est important de respecter les couples de serrage indiqués pour éviter tout dommage ou défaillance. Des outils et manuels spécifiques sont disponibles sur le site du fabricant pour une pose optimale.
Quelles certifications garantissent la qualité et la conformité de cet écrou ?
Ce produit est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, ce qui atteste de sa qualité industrielle et de sa durabilité dans des applications exigeantes.
