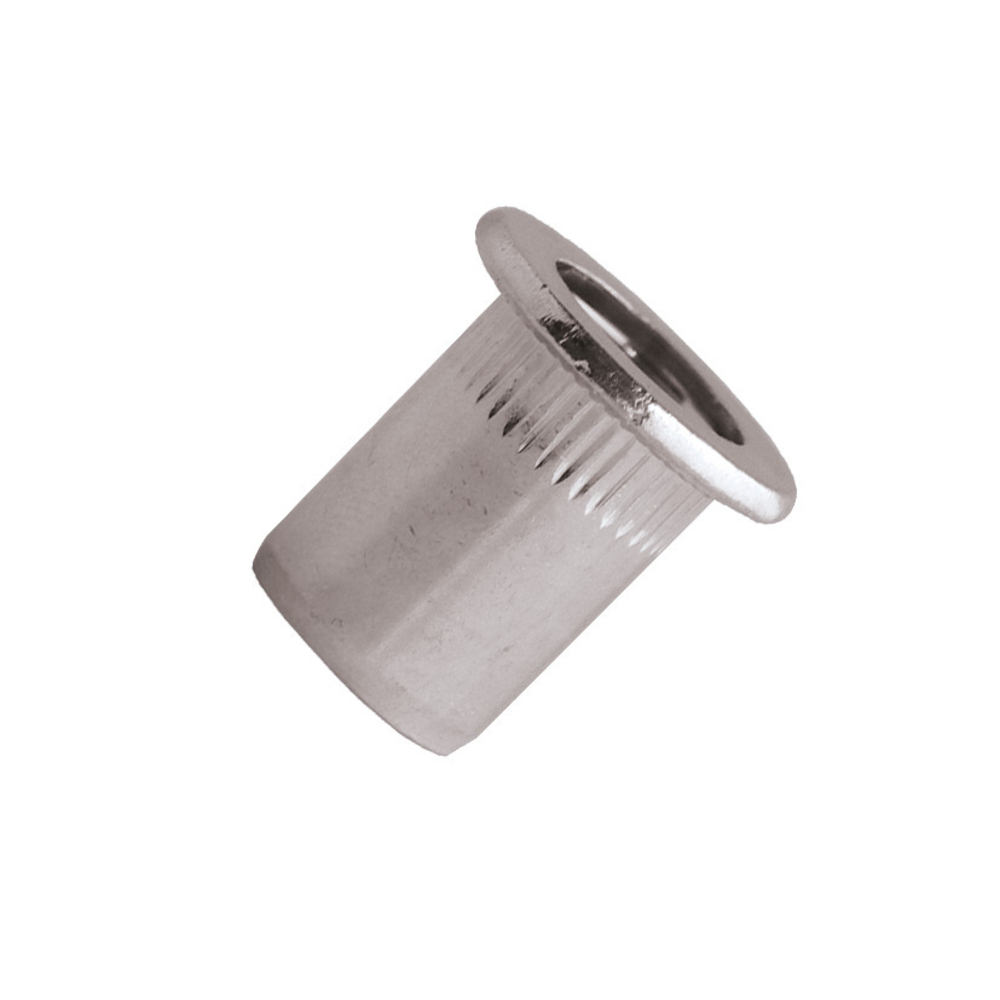

écrou cranté à inox A2 à tête plate à M6x16mm - SCELL-IT - EX-9460130630
Référence : S344EX9460130630
Découvrez écrou cranté à inox A2 à tête plate à M6x16mm - SCELL-IT - EX-9460130630 disponible à l'achat
- Écrou cranté en inox A2 pour une durabilité optimale.
- Tête plate permettant une installation facile et sécurisée.
- Dimensions : M6x16mm, idéal pour diverses applications.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
écrou cranté en inox A2 à tête plate, conçu pour offrir une durabilité optimale et une excellente résistance à la corrosion.
Ce modèle est dimensionné en M6 avec une longueur totale de 16 mm, assurant une fixation fiable pour diverses applications mécaniques.
La tête plate facilite une installation sécurisée et un ajustement précis.
Les caractéristiques techniques détaillées comprennent un diamètre extérieur de 8,9 mm pour le corps et 13 mm pour la partie filetée.
L'épaisseur de la tête est de 1,5 mm, avec une longueur effective de filetage de 5,5 mm.
Le diamètre de perçage recommandé pour l'installation est de 9 mm.
Les performances mécaniques sont robustes, avec un couple maximal recommandé de 20 Nm.
La résistance au retrait atteint 18 000 N et la résistance au cisaillement est de 4 900 N.
Ce produit est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, garantissant un contrôle qualité rigoureux et une fabrication respectueuse de l’environnement.
L’écrou est fabriqué en acier inoxydable A2, assurant une excellente longévité même dans des environnements exigeants.
Pour une pose optimale, il est conseillé de respecter les recommandations de perçage et de couple fournies.
Il est recommandé de se référer aux manuels et outils disponibles sur le site officiel du fabricant SCELL-IT.
Caractéristiques techniques principales :
- Diamètre extérieur (D1) : 8,9 mm
- Diamètre intérieur (D2) : 13 mm
- Hauteur de tête (K) : 1,5 mm
- Longueur totale (L) : 16 mm
- Longueur d’insertion (L1) : 5,5 mm
- Tolérance de matériau (G) : 3,1 à 4,5 mm
Performances mécaniques :
- Couple de serrage maximal recommandé : 20 Nm
- Résistance au retrait (pull-out) : 18 000 N
- Résistance au cisaillement (shear) : 4 900 N
Fonctionnement et usage :
Cet écrou cranté est destiné à être inséré dans des matériaux avec un perçage recommandé de 9 mm de diamètre. La tête plate facilite une fixation affleurante, idéale pour les assemblages nécessitant une surface lisse. La surface crantée assure un maintien optimal dans le matériau, réduisant tout risque de rotation ou de desserrage.
Normes et certifications :
Le produit est conforme aux standards ISO 9001:2000, ISO 14001 et TS 16949, garantissant un contrôle qualité rigoureux et une production respectueuse de l’environnement.
Recommandations d’utilisation :
Pour une installation optimale, il est conseillé de respecter les dimensions de perçage et le couple de serrage recommandés. Des informations complémentaires sur la pose sont disponibles sur le site du fabricant.
Avantages produit :
- Résistance élevée à la traction et au cisaillement
- Matériau inox A2 garantissant une bonne corrosion
- Tête plate pour un montage affleurant
- Conformité à plusieurs normes internationales de qualité et environnementales
Ce produit convient parfaitement aux applications industrielles nécessitant une fixation fiable et durable en environnement corrosif.
- matériau : inox A2
- type de tête : plate
- filetage : M6
- longueur totale : 16 mm
- diamètre extérieur corps : 8,9 mm
- diamètre partie filetée : 13 mm
- épaisseur de la tête : 1,5 mm
- longueur effective de filetage : 5,5 mm
- diamètre de perçage recommandé : 9 mm
- couple maximal recommandé : 20 Nm
- résistance au retrait : 18 000 N
- résistance au cisaillement : 4 900 N
- conformité : normes ISO 9001:2000, ISO 14001, TS 16949
- référence fournisseur : EX-9460130630
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et caractéristiques principales de cet écrou cranté inox A2 à tête plate M6x16mm ?
Il s'agit d'un écrou cranté en acier inoxydable A2 avec une tête plate de 1,5 mm de hauteur. Ses dimensions sont : diamètre extérieur 8,9 mm, diamètre intérieur 13,0 mm, longueur totale 14,5 mm et longueur d'insertion 4,0 mm. Il est adapté pour des matériaux d'épaisseur comprise entre 0,5 et 3,0 mm.
Quel est le couple de serrage maximal recommandé pour cet écrou ?
Le couple de serrage maximal recommandé est de 20 Nm. Il est important de respecter cette valeur pour éviter d’endommager la fixation.
Quelle résistance mécanique cet écrou offre-t-il en termes de retrait et de cisaillement ?
L’écrou présente une résistance au retrait de 18 000 N et une résistance au cisaillement de 4 900 N, garantissant une fixation solide et durable.
Quelles sont les conditions d’installation spécifiques pour cet écrou cranté ?
Le trou de perçage recommandé pour l’insertion est de 9 mm de diamètre. L’écrou est inséré dans ce trou, et la partie crantée empêche la rotation pour un maintien optimal.
À quelles normes ce produit est-il conforme ?
Ce modèle respecte les normes ISO 9001:2000, ISO 14001 et TS 16949, assurant un niveau de qualité et de sécurité conforme aux standards industriels.
