écrou cranté à inox A2 à tête réduite 90° à M5x11,5mm - SCELL-IT - EX-9460730530
Référence : S344EX9460730530
Découvrez écrou cranté à inox A2 à tête réduite 90° à M5x11,5mm - SCELL-IT - EX-9460730530 disponible à l'achat
- Écrou cranté en inox A2, résistant à la corrosion.
- Tête réduite à 90° pour une installation simplifiée.
- Dimensions M5x11,5mm pour un ajustement parfait.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

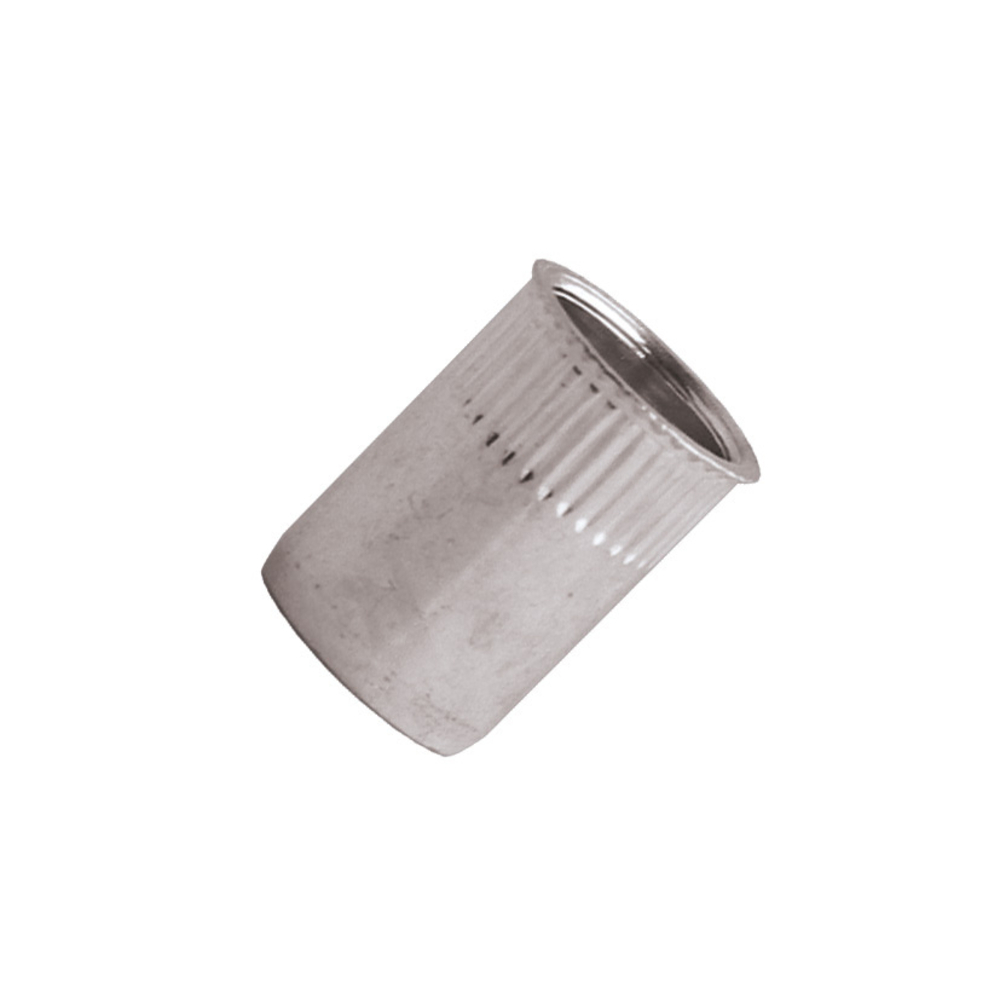

Écrou cranté en inox A2 conçu avec une tête réduite à 90° pour une intégration discrète et une installation simplifiée.
Ce modèle correspond à la dimension M5 avec une longueur totale de 11,5 mm.
La tête réduite présente un diamètre extérieur de 8,0 mm et une épaisseur de 0,6 mm.
La partie filetée est adaptée pour une épaisseur de matériau comprise entre 0,5 et 3,0 mm.
Fabriqué en acier inoxydable A2, cet écrou offre une excellente résistance à la corrosion, assurant durabilité et fiabilité dans des environnements variés.
Ses performances mécaniques recommandent un couple maximal de serrage de 10 Nm pour ce diamètre.
La résistance à l’arrachement est de 11 700 N et la résistance au cisaillement de 2 900 N, garantissant une fixation solide.
L’écrou est destiné à être inséré par emboîtement grâce à ses crans, assurant une bonne tenue dans le matériau support.
Pour l’installation, un perçage de 7 mm est recommandé.
Ce produit bénéficie des certifications qualité ISO 9001:2000, ISO 14001 et TS 16949, attestant de sa conformité aux standards industriels.
Il est conseillé de se référer aux manuels et guides d’installation disponibles sur le site du fabricant SCELL-IT pour optimiser la pose et les performances.
En résumé, cet écrou cranté inox A2 M5 x 11,5 mm est une solution fiable, résistante à la corrosion, adaptée à des assemblages nécessitant une fixation robuste avec une tête réduite à 90°.
Caractéristiques techniques détaillées :
- Diamètre extérieur du corps (D1) : 6,9 mm
- Diamètre intérieur (D2) : 8,0 mm
- Hauteur de la tête réduite (K) : 0,6 mm
- Longueur totale (L) : 11,5 mm
- Longueur d’insertion (L1) : 4,0 mm
- Tolérance d’épaisseur de matériau compatible (G) : 0,5 à 3,0 mm
Performances mécaniques recommandées :
- Couple maximal de serrage conseillé : 10 Nm
- Résistance au retrait (pull-out) : 11 700 N
- Résistance au cisaillement (shear) : 2 900 N
Matériau : acier inoxydable A2, garantissant une bonne résistance à la corrosion.
Avantages produit :
- Tête réduite à 90° permettant une finition affleurante et discrète.
- Crantage assurant une fixation solide et un maintien fiable dans les matériaux.
- Conforme aux normes qualité ISO 9001:2000, ISO 14001 et TS 16949, attestant d’un contrôle rigoureux de la fabrication et de la qualité.
Conditions d’utilisation :
- Utilisation recommandée avec un perçage de 7,0 mm.
- Adapté pour des épaisseurs de matériaux comprises entre 0,5 et 3,0 mm.
- Pour une pose optimale, se référer aux instructions et outils spécifiques disponibles sur le site du fabricant.
Ce produit est destiné aux applications nécessitant une fixation robuste et durable avec une finition soignée, notamment dans l’industrie mécanique et l’assemblage métallique.
- matériau : inox A2
- tête réduite à 90°
- filetage : M5
- longueur totale : 11,5 mm
- diamètre extérieur tête : 8,0 mm
- épaisseur tête : 0,6 mm
- épaisseur matériau support : 0,5 à 3,0 mm
- couple maximal de serrage : 10 Nm
- résistance à l’arrachement : 11 700 N
- résistance au cisaillement : 2 900 N
- perçage recommandé : 7 mm
- certifications : ISO 9001:2000, ISO 14001, TS 16949
- référence fournisseur : EX-9460730530
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et caractéristiques principales de cet écrou cranté inox A2 ?
Ce modèle a un filetage M5 avec une longueur totale de 11,5 mm et une tête réduite à 90°. Son diamètre extérieur est de 6,9 mm (D1) et 8,0 mm (D2), avec une hauteur de tête de 0,6 mm. Il est conçu pour une épaisseur de matériau comprise entre 0,5 et 3,0 mm.
Quelle résistance mécanique offre cet écrou cranté ?
Il supporte un couple de serrage maximal recommandé de 10 Nm, une résistance à l’arrachement de 11 700 N et une résistance au cisaillement de 2 900 N, garantissant une fixation fiable dans les matériaux adaptés.
Comment assurer une installation correcte de cet écrou cranté ?
Le perçage recommandé pour ce modèle M5 est de 7,0 mm de diamètre. La pose doit être réalisée conformément aux indications fournies dans les manuels et outils spécifiques disponibles sur le site du fabricant Scell-it.
Quels matériaux et conditions d’utilisation sont compatibles avec cet écrou ?
Il est adapté aux matériaux d’une épaisseur comprise entre 0,5 et 3,0 mm. Sa fabrication en inox A2 lui confère une bonne résistance à la corrosion, ce qui le rend approprié pour des environnements exigeants en termes de durabilité.
Quelles normes garantissent la qualité de cet écrou cranté ?
Ce produit est fabriqué selon les normes ISO 9001:2000, ISO 14001 et TS 16949, assurant un haut niveau de qualité et le respect des exigences environnementales.
