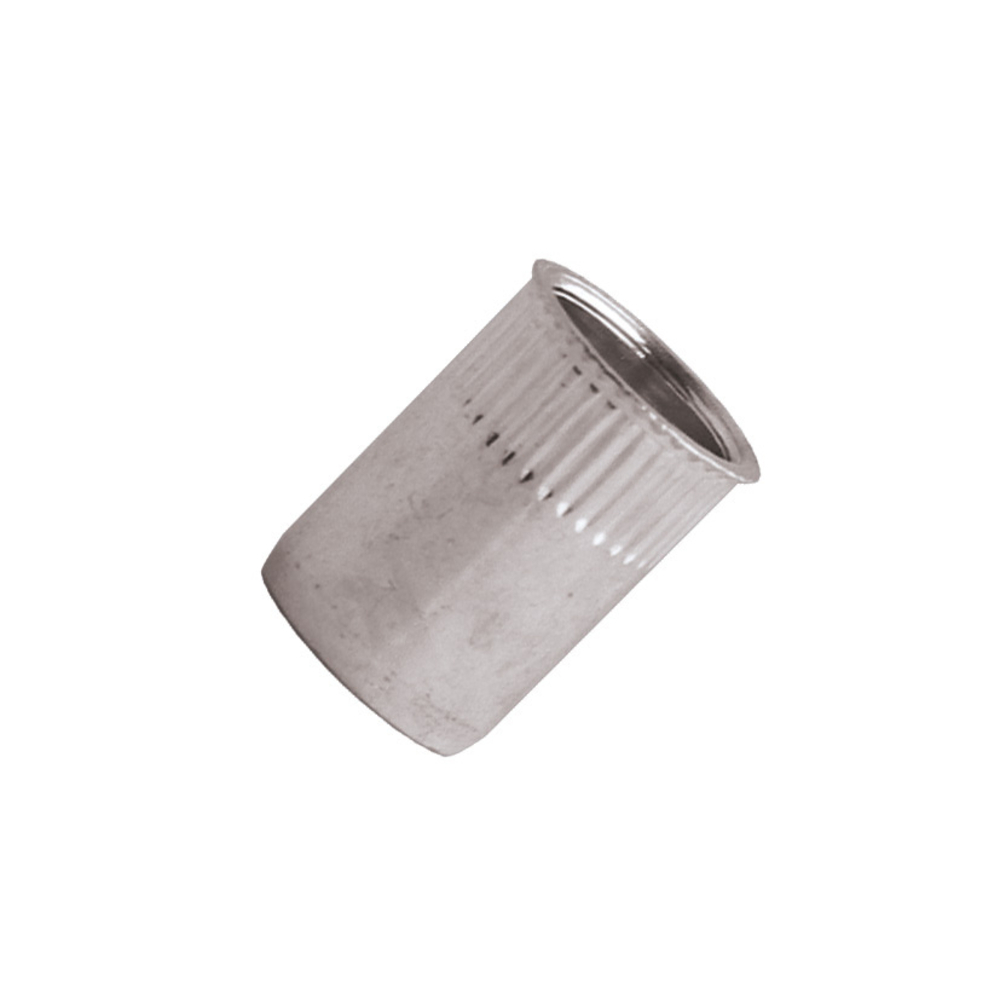

écrou cranté à inox A2 à tête réduite 90° à M6x14mm - SCELL-IT - EX-9460730630
Référence : S344EX9460730630
Découvrez écrou cranté à inox A2 à tête réduite 90° à M6x14mm - SCELL-IT - EX-9460730630 disponible à l'achat
- Écrou cranté en inox A2 pour une résistance accrue
- Tête réduite à 90° pour un montage optimisé
- Dimension M6x14mm pour une adaptation variée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Écrou cranté en inox A2 offrant une excellente résistance à la corrosion.
Sa tête réduite à 90° permet un montage optimisé dans les espaces restreints.
La dimension M6x14mm assure une adaptation polyvalente pour diverses applications.
Ce modèle présente un diamètre extérieur (D1) de 8,9 mm et un diamètre intérieur (D2) de 10 mm.
La hauteur de la tête (K) est de 0,6 mm, avec une longueur totale (L) de 14 mm et une longueur d’emmanchement (L1) de 4 mm.
Il est adapté pour des épaisseurs de matériau allant de 0,5 à 3,0 mm.
Pour l’installation, un perçage de 9 mm est recommandé.
Le couple de serrage maximal conseillé est de 20 Nm.
Ce produit supporte une force d’arrachement (pull-out) jusqu’à 18 000 N et une résistance au cisaillement de 4 900 N.
Fabriqué en acier inoxydable A2, il répond aux normes qualité ISO 9001:2000, ISO 14001 et TS 16949.
Ce type d’écrou est idéal pour des assemblages nécessitant une fixation fiable et durable dans des environnements exposés à l’humidité ou à la corrosion.
Son design cranté garantit une meilleure tenue dans le matériau, limitant les risques de rotation ou de desserrage.
Pour des informations complémentaires sur la pose, il est recommandé de consulter les manuels et outils spécifiques disponibles sur le site du fabricant Scell-it.
L’écrou est fabriqué en acier inoxydable A2, garantissant une bonne résistance à la corrosion. Il est certifié selon les normes ISO 9001:2000, ISO 14001 et TS 16949, assurant une qualité et un contrôle rigoureux de fabrication.
Les performances mécaniques recommandées pour le modèle M6 incluent un couple maximal de serrage de 20 Nm, une résistance au dévissage (pull-out) de 18 000 N et une résistance au cisaillement (shear) de 4 900 N. Le perçage recommandé pour l’installation est de 9 mm de diamètre.
Cet écrou cranté est adapté pour des applications nécessitant une fixation sécurisée dans des matériaux d’épaisseur comprise entre 0,5 et 3 mm, avec une installation nécessitant une tête affleurante réduite à 90°. Il est utilisé dans des contextes industriels où la qualité, la durabilité et la conformité aux normes sont essentielles. Pour des informations complémentaires sur la pose et l’outillage, il est conseillé de consulter les manuels techniques disponibles auprès du fabricant.
- matériau : inox A2
- tête réduite à 90°
- dimension : M6x14 mm
- diamètre extérieur (D1) : 8,9 mm
- diamètre intérieur (D2) : 10 mm
- hauteur de la tête (K) : 0,6 mm
- longueur totale (L) : 14 mm
- longueur d’emmanchement (L1) : 4 mm
- épaisseur de matériau adaptée : 0,5 à 3,0 mm
- perçage recommandé : 9 mm
- couple de serrage maximal conseillé : 20 Nm
- force d’arrachement (pull-out) : 18 000 N
- résistance au cisaillement : 4 900 N
- normes qualité : ISO 9001:2000, ISO 14001, TS 16949
- référence fournisseur : EX-9460730630
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et caractéristiques techniques de cet écrou cranté inox A2 à tête réduite 90° M6x14mm ?
Il s'agit d'un écrou cranté en inox A2 avec un filetage M6, une longueur totale de 14 mm et une tête réduite de 0,6 mm d'épaisseur. Le diamètre extérieur est de 8,9 mm pour D1 et 10,0 mm pour D2, avec une longueur d'insertion de 4 mm. Il est adapté pour des matériaux d'épaisseur comprise entre 0,5 et 3,0 mm.
Quelle est la résistance mécanique maximale recommandée pour cet écrou ?
Le couple maximal de serrage recommandé est de 20 Nm. La résistance au retrait est de 18 000 N et la résistance au cisaillement est de 4 900 N, garantissant une fixation sécurisée dans les limites spécifiées.
Quels sont les prérequis pour l'installation de cet écrou cranté ?
Un perçage de 9 mm est recommandé pour accueillir cet écrou M6. L'écrou est inséré dans le trou puis serti ou fixé pour assurer une tenue mécanique optimale. Il est important de respecter le couple maximal de serrage pour éviter tout dommage.
À quels matériaux cet écrou est-il compatible ?
Il est conçu pour être utilisé dans des matériaux dont l'épaisseur varie de 0,5 à 3,0 mm, offrant une bonne adaptation pour des assemblages nécessitant une fixation par écrou inséré avec encombrement limité grâce à sa tête réduite.
Quelles normes garantissent la qualité et la sécurité de cet écrou cranté ?
Ce produit est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, assurant un contrôle qualité rigoureux et une fabrication respectueuse des standards industriels.
