Écrou étoilé à acier à tête plate à M4x16,8mm - SCELL-IT - SPYDERXS4
Référence : S344SPYDERXS4
Découvrez Écrou étoilé à acier à tête plate à M4x16,8mm - SCELL-IT - SPYDERXS4 disponible à l'achat
- Capacité de serrage supérieure pour une tenue optimale
- Robustesse contre l'arrachement pour matériaux sensibles
- Stabilisation sans rondelle pour réduire les contraintes
- Conception adaptée aux supports fins et délicats
- Diamètre M4 et longueur de 16,8 mm pour un usage précis
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

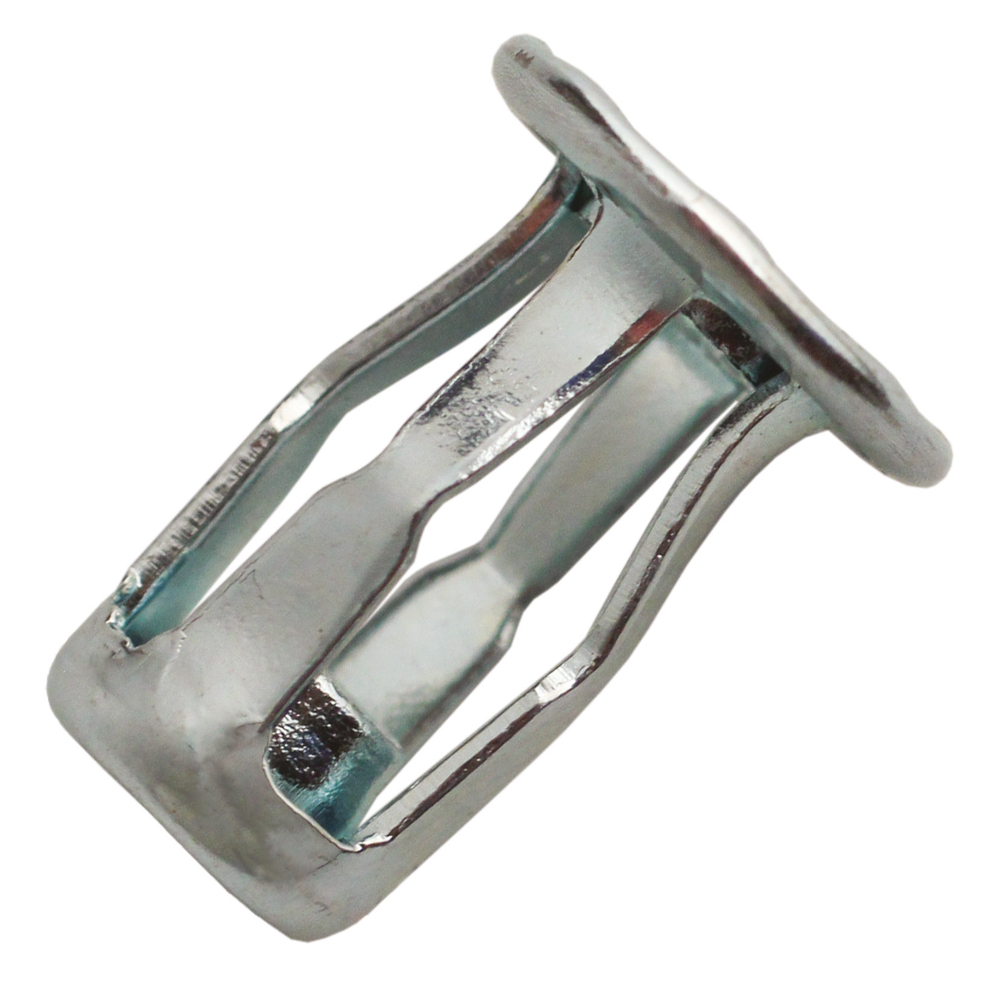

L’écrou étoilé à acier à tête plate M4x16,8 mm de la gamme SCELL-IT SPYDERXS4 est conçu pour offrir une capacité de serrage supérieure, assurant une tenue optimale même sur des supports très fins.
Ce produit se caractérise par une robustesse exceptionnelle contre l’arrachement, particulièrement adaptée aux matériaux sensibles tels que les plastiques fragiles ou fissurables ainsi que les métaux tendres.
Sa conception unique permet une stabilisation efficace sans nécessiter l’ajout d’une rondelle, ce qui réduit les contraintes mécaniques exercées sur le support.
Les caractéristiques techniques précises comprennent un diamètre M4, une longueur de 16,8 mm et un diamètre de perçage recommandé de 8 mm.

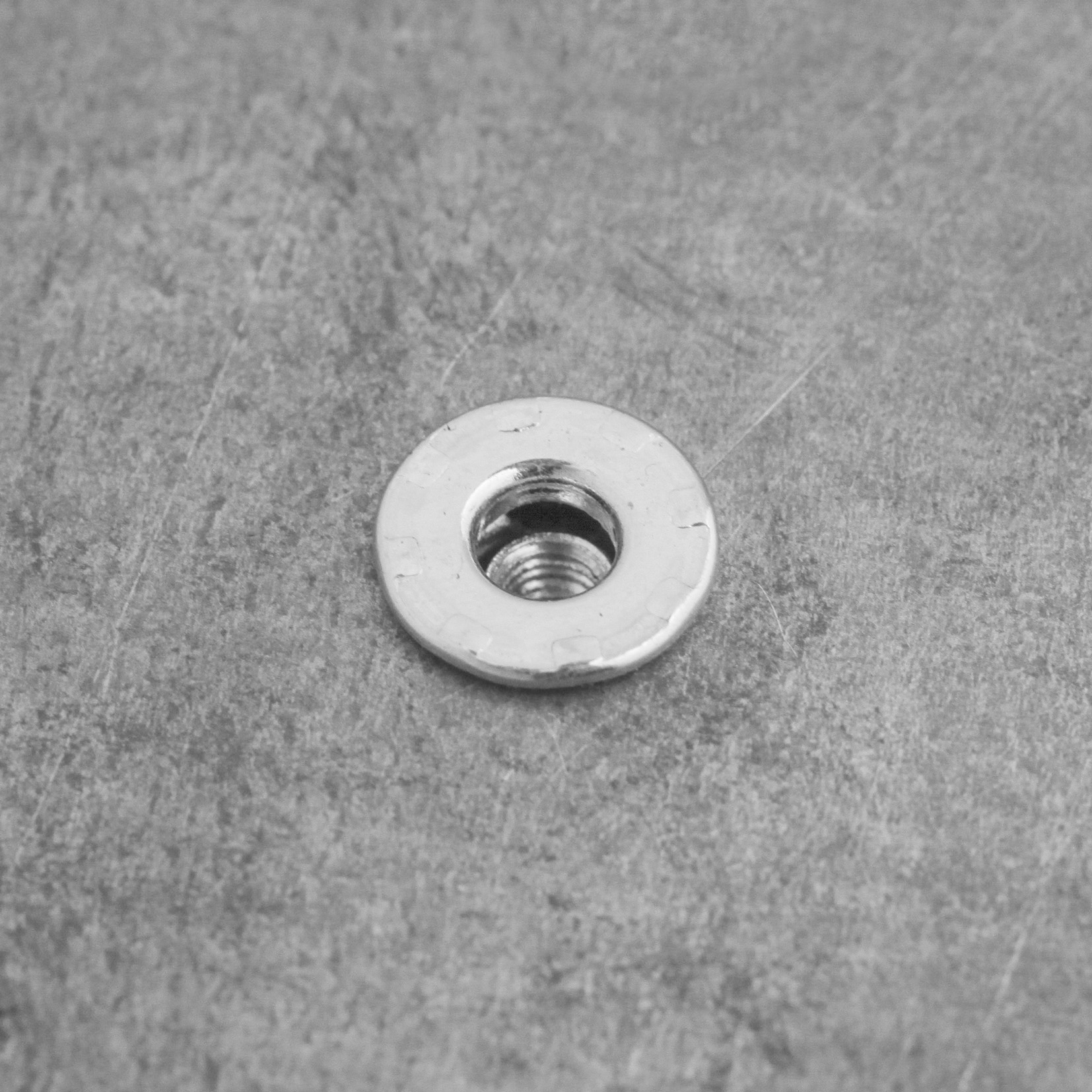

Le corps est en acier zingué blanc, avec une tête plate assurant une bonne résistance et durabilité.
L’écrou étoilé SPYDERXS4 offre une large plage de serrage, avec une épaisseur de support admissible comprise entre 0,38 et 4,75 mm.

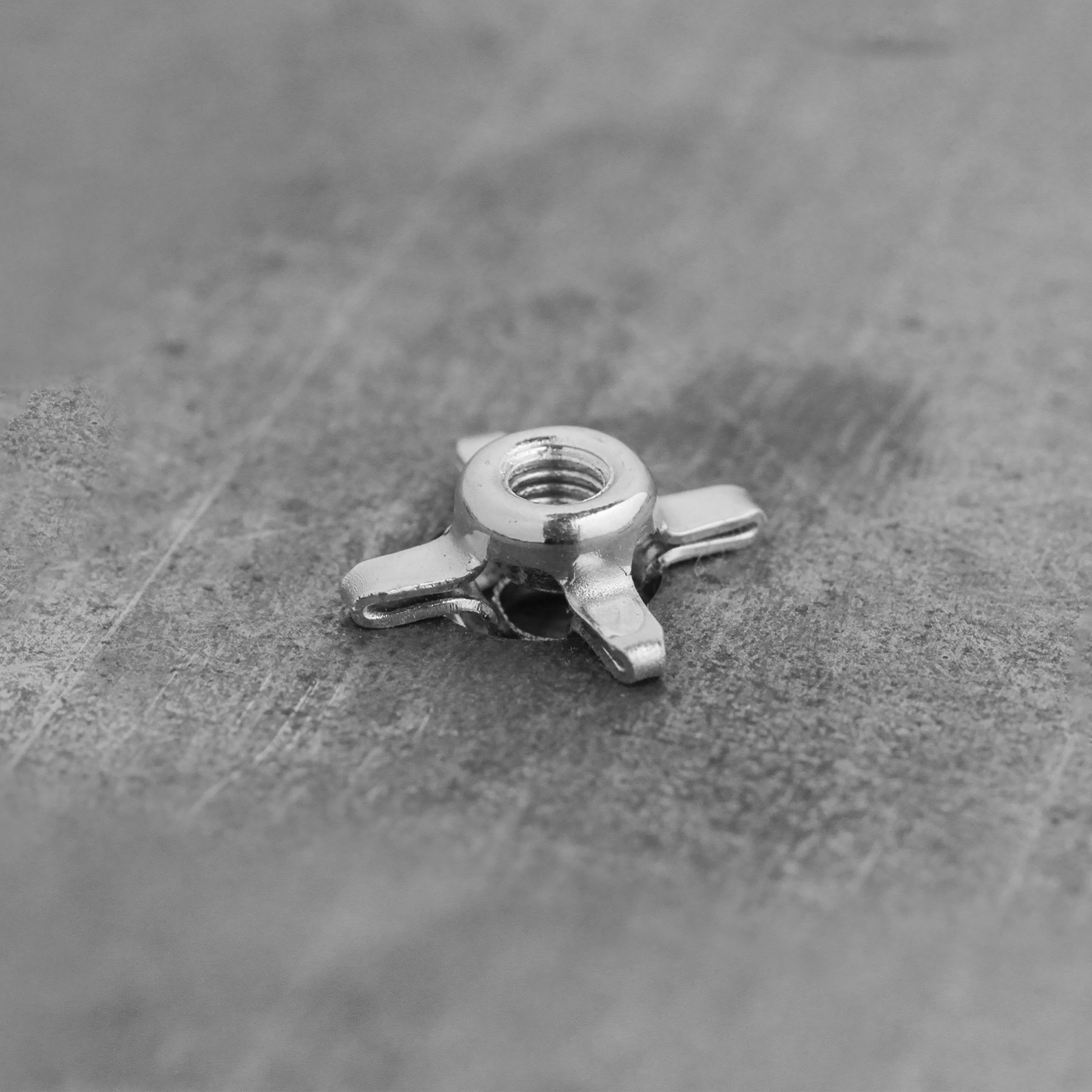

Il dispose d’une large surface d’appui à l’arrière de la pièce support, ce qui améliore la tenue en remplacement d’une rondelle d’appui et réduit les contraintes appliquées sur le support.
Ce produit est particulièrement adapté aux supports fragiles et souples tels que les plaques métalliques, le contreplaqué et les parois fines.
Il convient parfaitement pour des applications comme l’habillage de parois, la fixation de pièces plastiques ou de pièces de renfort.
La mise en œuvre s’effectue en perçant le support au diamètre indiqué, puis en posant la cheville à l’aide d’un outil de pose adapté, soit pour écrou à sertir, soit pour cheville corps creux (nécessitant de monter la vis au préalable).
Après retrait de la vis de pose, l’objet à fixer est positionné et serré avec une vis à pas métrique.
Ainsi, cet écrou étoilé allie performance, robustesse et facilité d’installation, tout en protégeant les supports délicats grâce à sa conception optimisée.
Sa conception offre une large surface d’appui à l’arrière de la pièce support, ce qui améliore la tenue en remplaçant efficacement une rondelle d’appui tout en réduisant les contraintes appliquées sur le support. Cette caractéristique rend l’écrou idéal pour des supports fragiles et souples tels que les plastiques fragiles ou fissurables, ainsi que les tôles souples.
Les applications principales incluent l’habillage de parois, la fixation de pièces plastiques et de pièces de renfort. Les supports compatibles sont les plaques métalliques, le contreplaqué et les parois fines.
La mise en œuvre se fait en perçant le support au diamètre indiqué, puis en posant la cheville à l’aide d’un outil de pose spécifique pour écrou à sertir ou pour cheville corps creux (cette dernière méthode nécessite de monter la vis au préalable). Une fois la cheville positionnée, la vis est retirée pour placer l’objet à fixer, puis la fixation est serrée avec une vis à pas métrique.
Les dimensions techniques détaillées sont les suivantes :
- Diamètre M : 4 mm
- Diamètre de perçage : 8 mm
- Longueur (L) : 16,8 mm
- Diamètre de la tête (K) : 12,4 mm
- Épaisseur de la tête (e) : 1,6 mm
- Plage de serrage (G) : 0,38 à 4,75 mm
Ce produit combine robustesse, facilité de pose et adaptation à des matériaux sensibles, offrant une solution fiable et durable pour la fixation sur supports fins et fragiles.
- diamètre : M4
- longueur : 16,8 mm
- diamètre de perçage : 8 mm
- large plage de serrage : 0,38 - 4,75 mm
- type : étoilé
- matière : acier zingué blanc
- tête plate
- diamètre extérieur (k) : 12,4 mm
- épaisseur (e) : 1,6 mm
- large surface d’appui à l’arrière de la pièce support, remplace une rondelle d’appui et réduit les contraintes appliquées sur le support
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la plage de serrage de cet écrou étoilé et pourquoi est-elle importante ?
La plage de serrage s’étend de 0,38 à 4,75 mm, ce qui permet une adaptation précise à des supports de faible épaisseur. Cette large plage garantit une tenue optimale sur des matériaux fins et fragiles, sans risque d’endommagement.
Comment cet écrou assure-t-il une résistance élevée à l’arrachement sur des supports fragiles ?
Grâce à sa large surface d’appui à l’arrière de la pièce support, il améliore la tenue en remplaçant une rondelle d’appui classique. Cette conception réduit les contraintes mécaniques exercées sur les supports fragiles comme les plastiques ou les tôles souples.
Quels types de supports sont compatibles avec cet écrou étoilé ?
Il est adapté aux supports fins et délicats tels que les plaques métalliques, le contreplaqué, les parois fines, ainsi qu’aux plastiques fragiles ou fissurables et aux tôles souples.
Quelles sont les étapes de mise en œuvre recommandées pour ce produit ?
Il faut percer le support au diamètre indiqué (8 mm pour ce modèle M4), poser la cheville avec un outil adapté (outil de pose pour écrou à sertir ou pour cheville corps creux), retirer la vis pour positionner l’objet à fixer, puis serrer avec une vis à pas métrique.
Quels sont les avantages techniques de la tête plate en acier zingué blanc sur cet écrou ?
La tête plate offre une large surface d’appui qui stabilise la fixation sans nécessiter de rondelle, ce qui limite les contraintes sur le support. L’acier zingué blanc assure une bonne résistance mécanique et une protection contre la corrosion.
