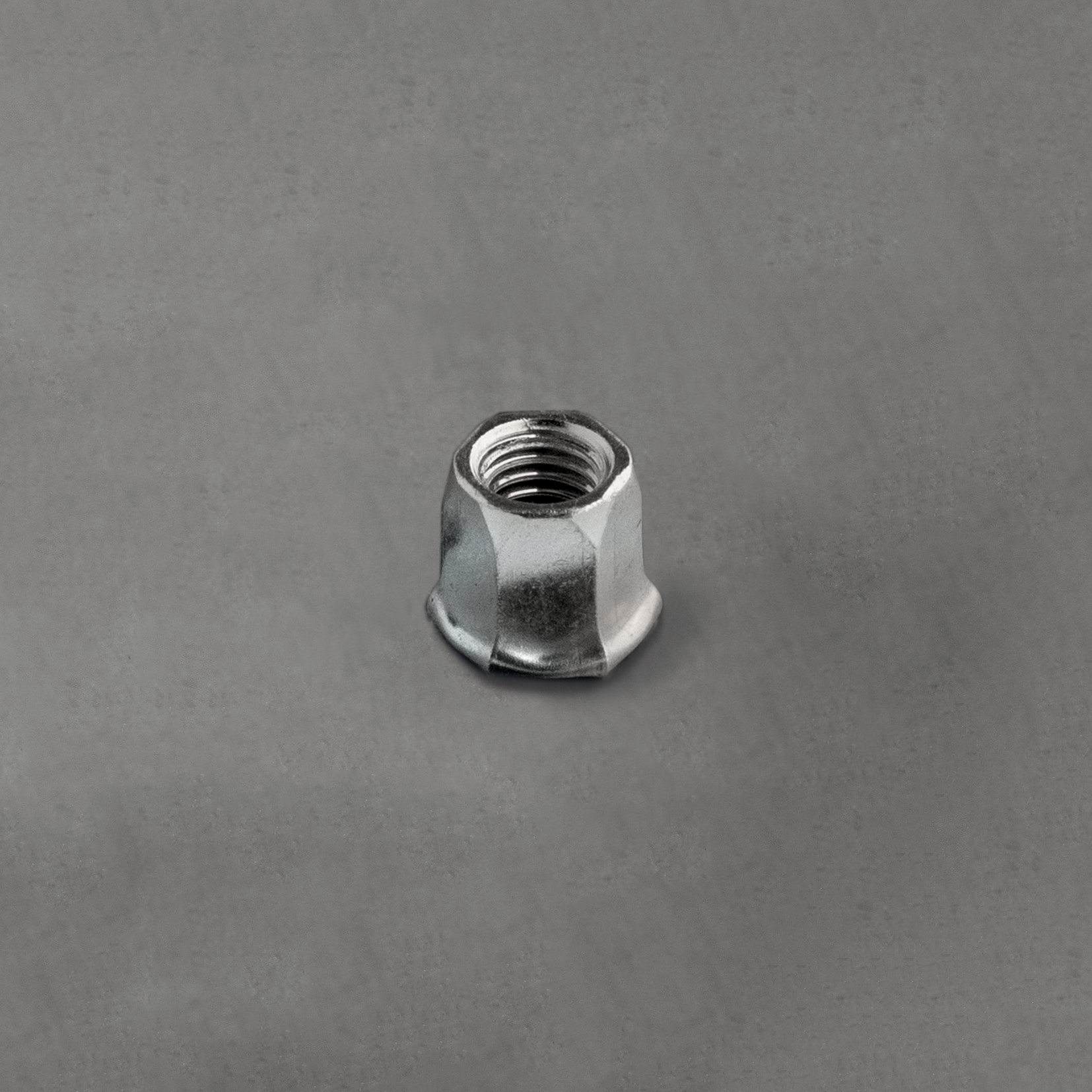

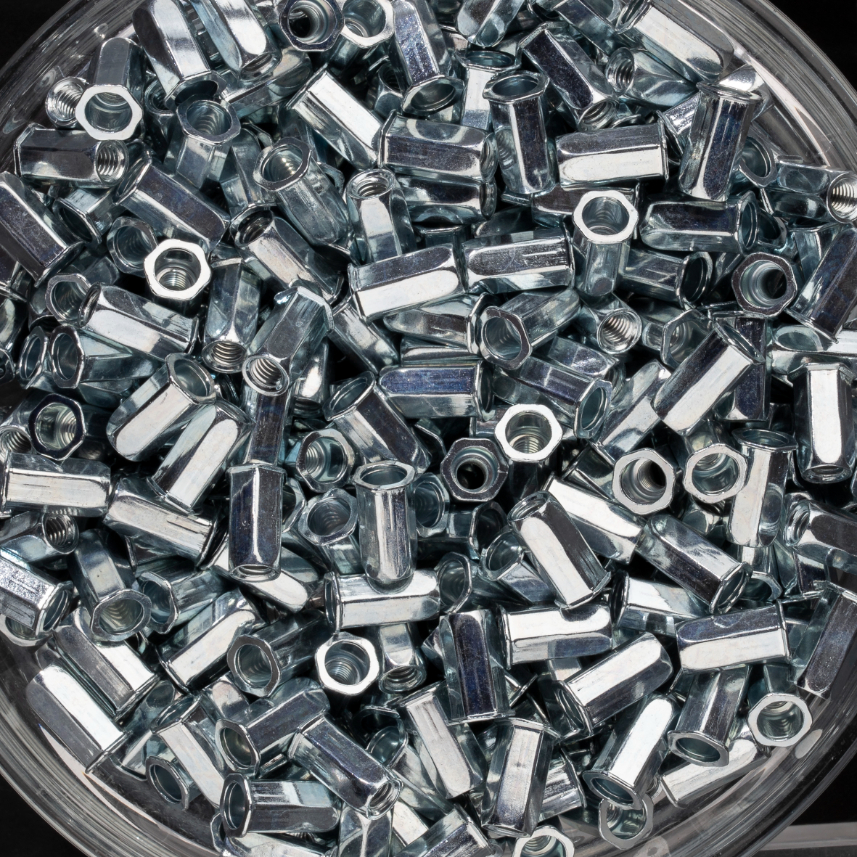

écrou hexagonal à acier à tête réduite 90° à M4x12mm - SCELL-IT - HCR0430
Référence : S344HCR0430
Découvrez écrou hexagonal à acier à tête réduite 90° à M4x12mm - SCELL-IT - HCR0430 disponible à l'achat
- Écrou hexagonal en acier à tête réduite 90°
- Dimensions : M4x12mm pour un ajuste parfait
- Idéal pour des assemblages robustes et précis
- Conçu pour une utilisation variée dans le bâtiment
- Solide et durable pour une longévité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

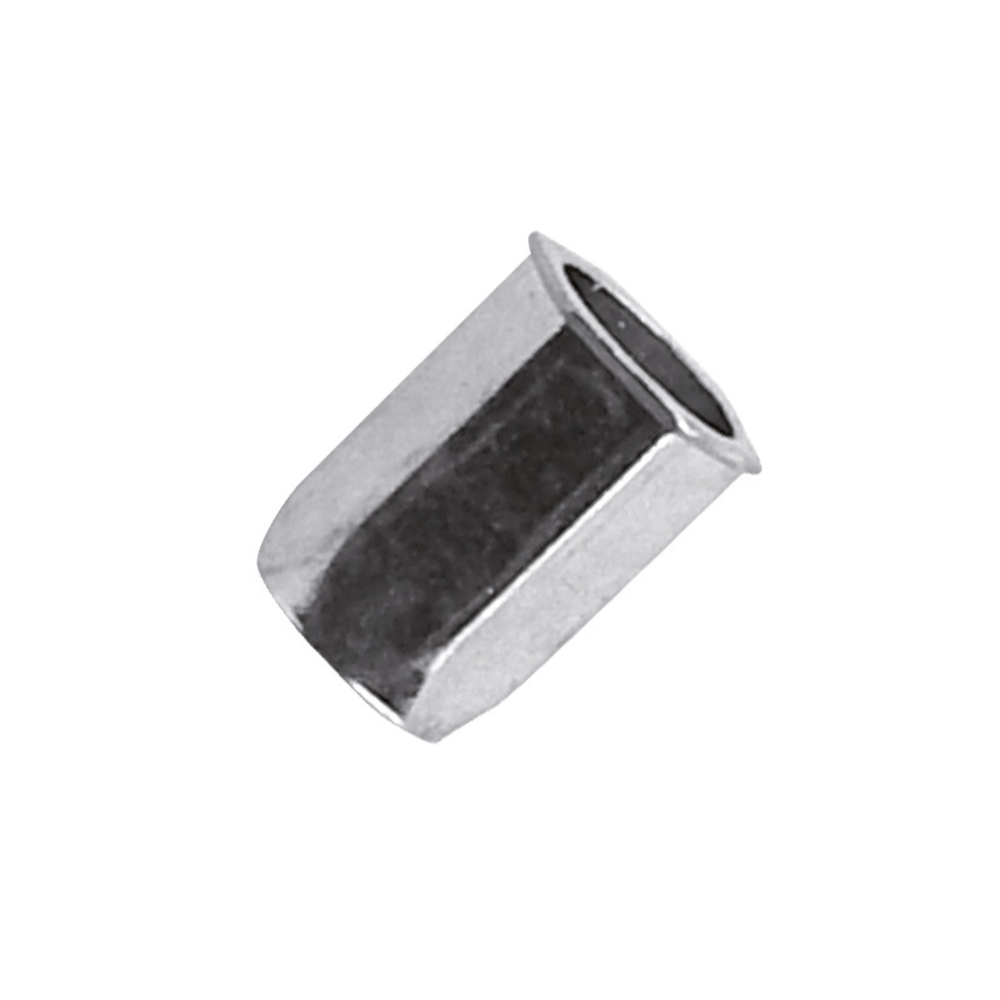

Écrou hexagonal en acier zingué avec une tête réduite à 90°, conçu pour des assemblages robustes et précis.
Ce modèle, référencé HCR0430, correspond à une dimension M4x12mm.
Il présente un diamètre extérieur de 7,0 mm avec une largeur à plat de 6,0 mm et une largeur à plat interne de 6,1 mm.
La hauteur totale de l’écrou est de 12 mm, avec une épaisseur de tête réduite de 0,8 mm.
La plage d’épaisseur de matériau compatible pour la pose est comprise entre 0,5 et 3,0 mm.
L’écrou hexagonal est fabriqué en acier zingué, garantissant une bonne résistance à la corrosion.
Sa tête réduite à 90° facilite l’assemblage dans des espaces restreints ou pour des applications nécessitant un profil bas.
Les performances mécaniques sont élevées : le couple maximal recommandé pour ce modèle est de 5,0 Nm.
Il supporte une traction maximale de 6 000 N et une résistance au cisaillement de 1 900 N.
Ce produit est idéal pour des utilisations variées dans le bâtiment et les travaux industriels où la solidité et la durabilité sont essentielles.
Il permet un ajustement précis grâce à ses dimensions normalisées et sa conception soignée.
L’écrou est livré prêt à être installé, avec des recommandations d’utilisation adaptées à ses caractéristiques techniques.
Son acier zingué assure une longévité optimale même dans des environnements soumis à des contraintes mécaniques importantes.
Cette fiche technique est conforme aux normes industrielles en vigueur, garantissant fiabilité et sécurité dans les assemblages.
Ses caractéristiques techniques détaillées sont les suivantes :
- Diamètre nominal (M) : M4
- Largeur à plat (SW) : 6,0 mm
- Largeur à plat intérieure (SW1) : 6,1 mm
- Côté du hexagone intérieur (SE) : 6,8 mm
- Diamètre extérieur (D) : 7,0 mm
- Épaisseur de la tête (e) : 0,8 mm
- Longueur totale (L) : 12,0 mm
- Épaisseur de matériau compatible (G) : de 0,5 à 3,0 mm
Les performances mécaniques recommandent un couple maximal de serrage de 5,0 Nm. L'écrou supporte une traction maximale de 6 000 N et une résistance au cisaillement de 1 900 N.
Ce produit est fabriqué en acier zingué, assurant une bonne résistance à la corrosion. La tête réduite à 90° facilite une intégration affleurante dans les assemblages.
Cette pièce est adaptée aux applications nécessitant une fixation solide et fiable dans des matériaux d’épaisseur variable, notamment dans le domaine de la mécanique et de la construction légère. Elle offre une bonne combinaison de résistance mécanique et de compacité grâce à sa tête réduite.
Les dimensions précises et les valeurs de résistance permettent une utilisation maîtrisée pour des assemblages nécessitant un couple de serrage modéré et une bonne tenue en traction et cisaillement.
- écrou hexagonal
- acier zingué
- tête réduite 90°
- dimensions : M4x12mm
- largeur à plat (SW) : 6,0 mm
- largeur à plat interne (SW1) : 6,1 mm
- épaisseur de tête (e) : 0,8 mm
- diamètre extérieur (D) : 7,0 mm
- hauteur totale (L) : 12 mm
- plage d’épaisseur de matériau compatible : 0,5-3,0 mm
- couple maximal recommandé : 5,0 Nm
- traction maximale : 6 000 N
- résistance au cisaillement : 1 900 N
- marque : SCELL-IT
- référence fournisseur : HCR0430
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions précises de cet écrou hexagonal à tête réduite 90° M4x12mm ?
La référence HCR0430 présente un diamètre nominal M4, une largeur à plat de 6,0 mm, une longueur totale de 12 mm, et une épaisseur de matériau admissible entre 0,5 et 3,0 mm. La tête réduite à 90° limite l’encombrement lors de la pose.
Quelle résistance mécanique cet écrou offre-t-il ?
Le couple maximal recommandé est de 5,0 Nm. Sa résistance en traction est de 6 000 N et en cisaillement de 1 900 N, assurant une fixation solide pour des assemblages robustes.
Comment fonctionne la pose de cet écrou hexagonal ?

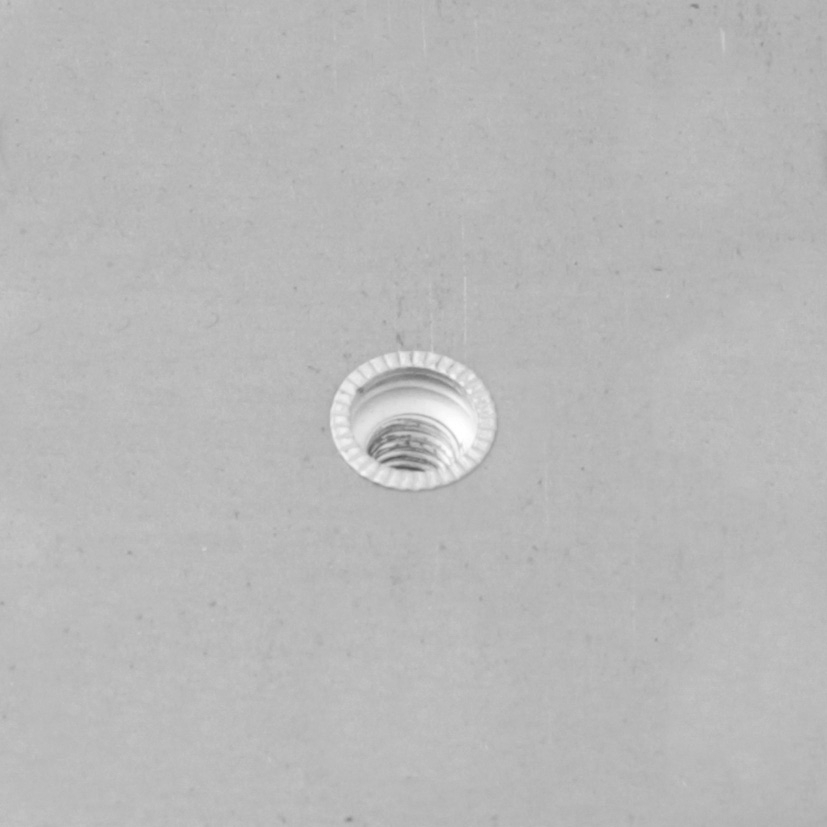

Il se pose en aveugle par rivetage, ce qui permet une fixation fiable sur des matériaux fins ou difficiles d’accès, avec une épaisseur comprise entre 0,5 et 3,0 mm.
Quelle protection contre la corrosion offre ce produit ?
L’écrou est en acier zingué, ce qui apporte une protection contre la corrosion adaptée aux environnements courants dans le bâtiment.
Quels sont les avantages techniques de la tête réduite à 90° ?
La tête réduite à 90° permet de limiter l’encombrement de la fixation, facilitant l’assemblage dans des espaces restreints tout en maintenant une bonne résistance mécanique.
