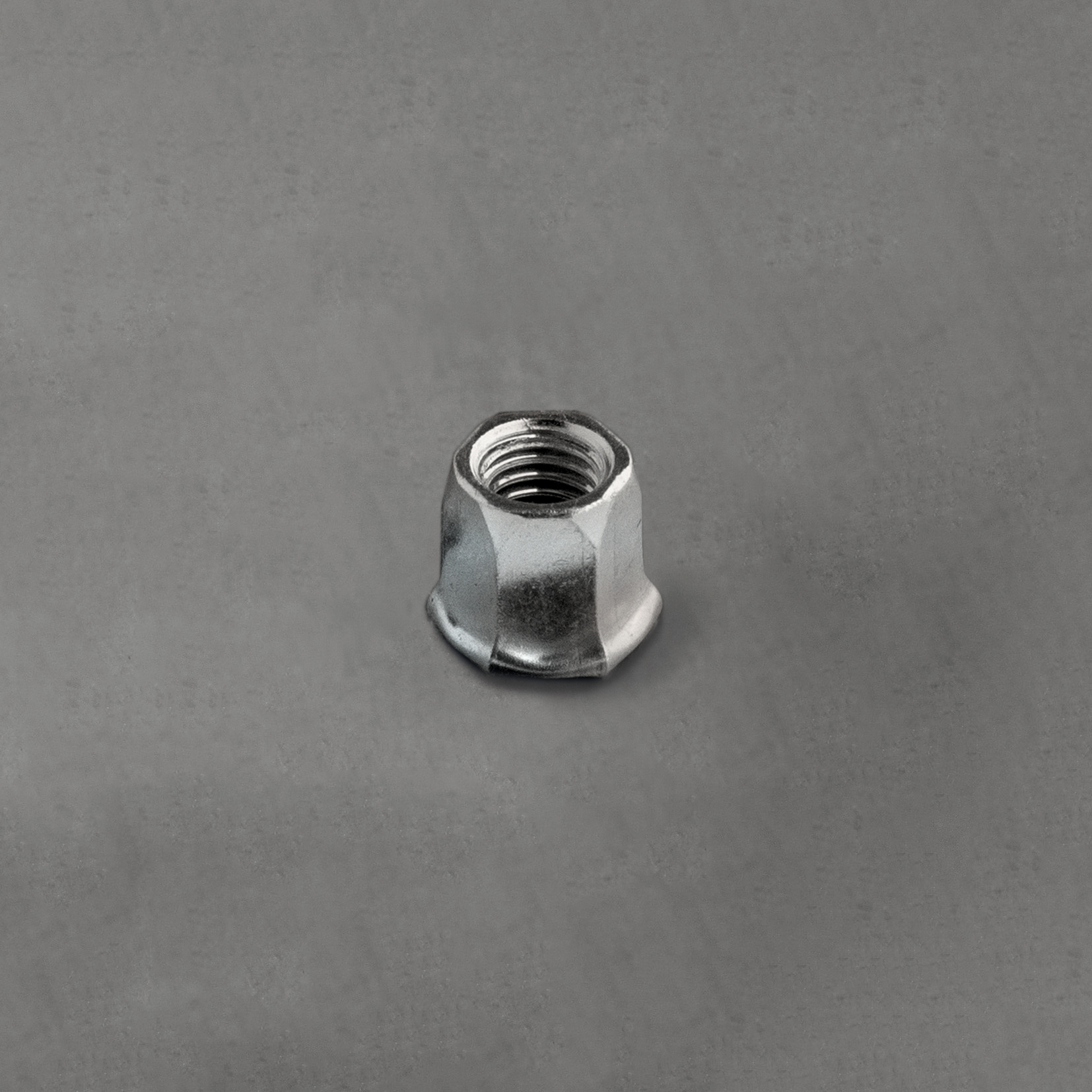

écrou semi-hexagonal à inox A2 à tête réduite 90° à M4x12mm - SCELL-IT - HNR0425
Référence : S344HNR0425
Découvrez écrou semi-hexagonal à inox A2 à tête réduite 90° à M4x12mm - SCELL-IT - HNR0425 disponible à l'achat
- Écrou semi-hexagonal en inox A2.
- Tête réduite à 90° pour un gain de place.
- Dimensions de M4x12mm adaptées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

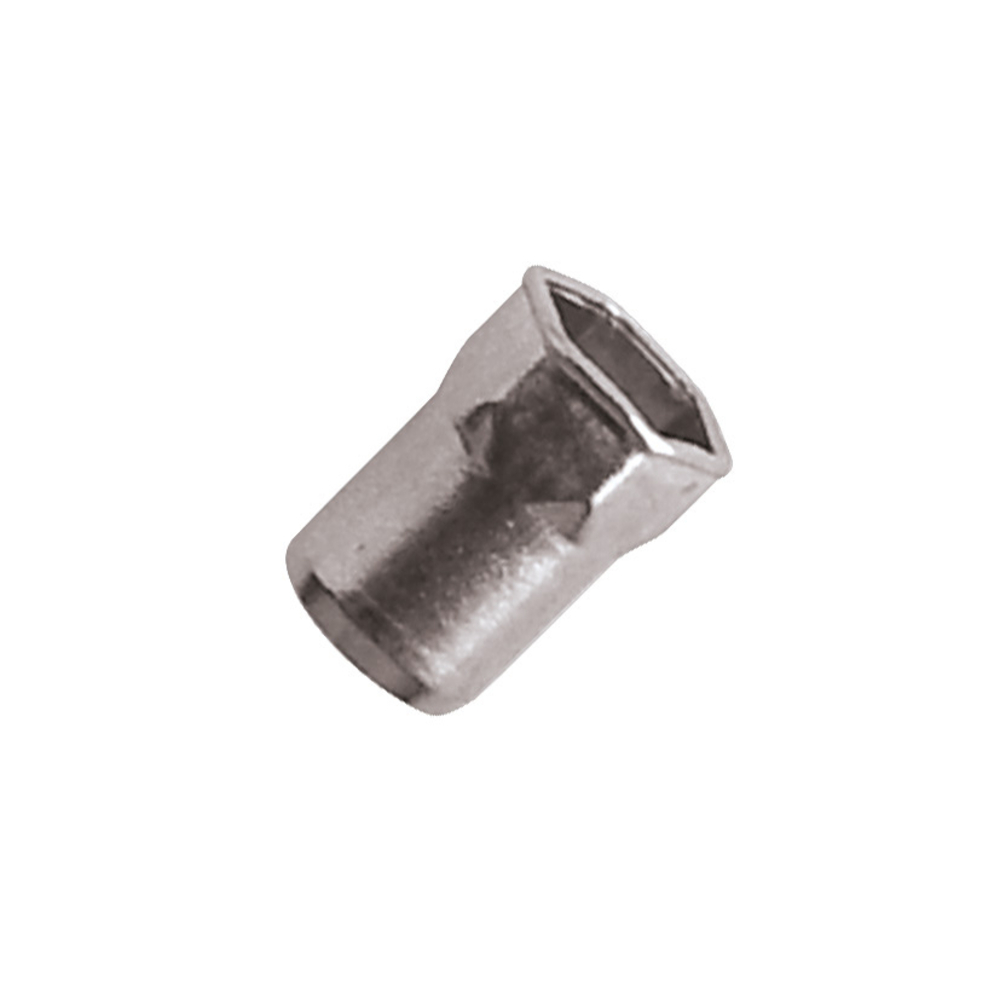

écrou semi-hexagonal en inox A2 offrant une excellente résistance à la corrosion.
La tête réduite à 90° permet un gain de place lors de l’assemblage.
Ce modèle est spécifiquement dimensionné en M4 avec une longueur de 12 mm.
Les dimensions précises de l’écrou sont les suivantes : un diamètre extérieur de 6 mm pour la clé (SW), un diamètre de 6,1 mm pour la tête semi-hexagonale (SW1), une profondeur de tête (SE) de 6,8 mm, un diamètre de perçage conseillé (D) de 6,5 mm, une épaisseur de tête (K) de 0,6 mm et une longueur totale (L) de 12 mm.
Le diamètre de la tôle dans laquelle l’écrou peut être inséré varie entre 0,5 et 2,5 mm.
Les performances mécaniques recommandent un couple maximal de serrage de 12 Nm pour ce modèle.
La résistance au cisaillement est de 2 900 N et la résistance à l’arrachement est de 8 200 N.
Fabriqué en inox A2, ce produit répond aux certifications ISO 9001:2000, ISO 14001 et TS 16949, garantissant une qualité et un contrôle environnemental rigoureux.
Cette pièce est conçue pour être insérée avec un outil spécifique, disponible sur le site du fabricant SCELL-IT, qui fournit également les manuels d’installation et les recommandations d’utilisation.

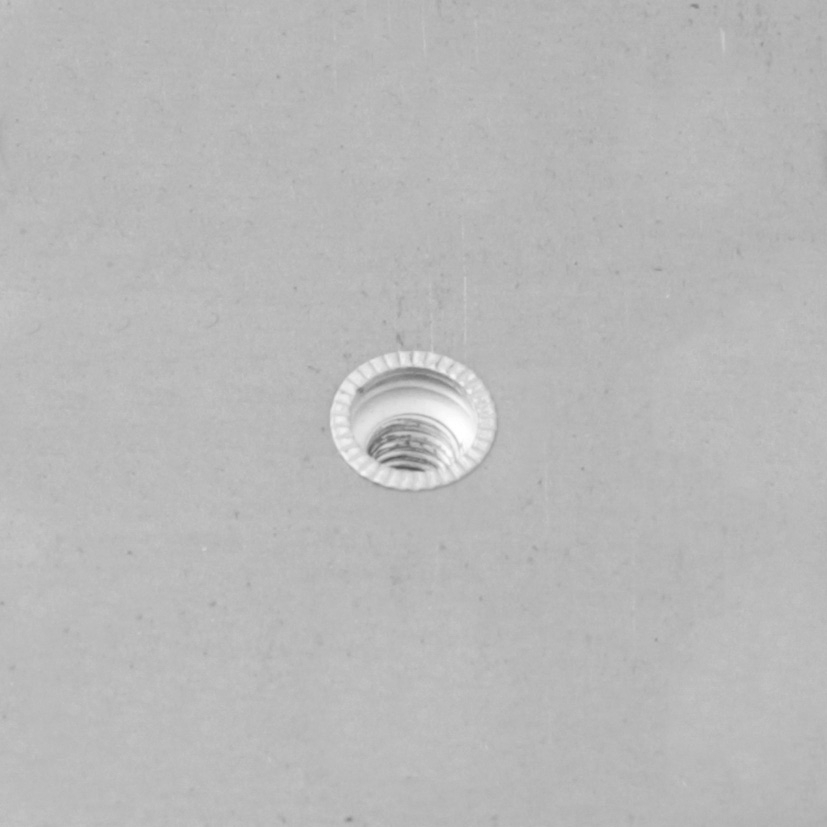

Ce type d’écrou semi-hexagonal à tête réduite est idéal pour des applications nécessitant un encombrement limité tout en assurant une fixation fiable et durable dans des matériaux minces.
Fabriqué en acier inoxydable A2, cet écrou est conçu pour être inséré avec une tête semi-hexagonale réduite, assurant une fixation discrète et solide. Il est adapté pour des applications nécessitant une fixation par rivetage avec une tête affleurante à 90°.
Les performances mécaniques recommandent un couple maximal de serrage de 12 Nm, une résistance à l’arrachement de 8 200 N et une résistance au cisaillement de 2 900 N.
Ce produit est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, garantissant un niveau de qualité et de fiabilité élevé.
Pour les conditions de pose et l’installation, il est conseillé de se référer aux outils et manuels disponibles sur le site web du fabricant.
- matériau : inox A2
- type : écrou semi-hexagonal à tête réduite 90°
- dimensions : M4 x 12 mm
- diamètre extérieur clé (SW) : 6 mm
- diamètre tête semi-hexagonale (SW1) : 6,1 mm
- profondeur de tête (SE) : 6,8 mm
- diamètre de perçage conseillé (D) : 6,5 mm
- épaisseur de tête (K) : 0,6 mm
- longueur totale (L) : 12 mm
- épaisseur tôle compatible : 0,5 à 2,5 mm
- couple maximal de serrage recommandé : 12 Nm
- résistance à l’arrachement : 8 200 N
- résistance au cisaillement : 2 900 N
- référence fournisseur : HNR0425
- certifications : ISO 9001:2000, ISO 14001, TS 16949
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et caractéristiques principales de cet écrou semi-hexagonal inox A2 à tête réduite 90° ?
Il s'agit d'un écrou M4x12 mm avec une largeur à plat de 6,0 mm et une tête réduite de 6,8 mm de diamètre. Sa hauteur de tête est de 0,6 mm et il est compatible avec des tôles d'épaisseur comprise entre 0,5 et 2,5 mm.
Quels sont les critères de performance mécanique à prendre en compte pour ce produit ?
Le couple de serrage maximal recommandé est de 12 Nm. Sa résistance à l'arrachement est de 8 200 N et sa résistance au cisaillement est de 2 900 N, garantissant une fixation solide dans les tôles fines.
Quelle est la norme de fabrication et la qualité garantie pour cet écrou ?
Ce produit est fabriqué selon les standards ISO 9001:2000, ISO 14001 et TS 16949, assurant une qualité constante et un respect des exigences environnementales et industrielles.
Dans quels contextes d’utilisation cet écrou est-il le plus adapté ?
Il est destiné aux assemblages nécessitant une fixation durable et résistante à la corrosion, particulièrement adapté aux tôles fines de 0,5 à 2,5 mm d’épaisseur où un encombrement réduit est nécessaire grâce à sa tête à 90°.
Comment se réalise la pose de cet écrou semi-hexagonal à tête réduite ?
La pose doit être réalisée avec un outil spécifique recommandé par le fabricant. Il est conseillé de consulter les manuels et la description de l’outil disponibles sur le site www.scell-it.com pour garantir une installation correcte.
