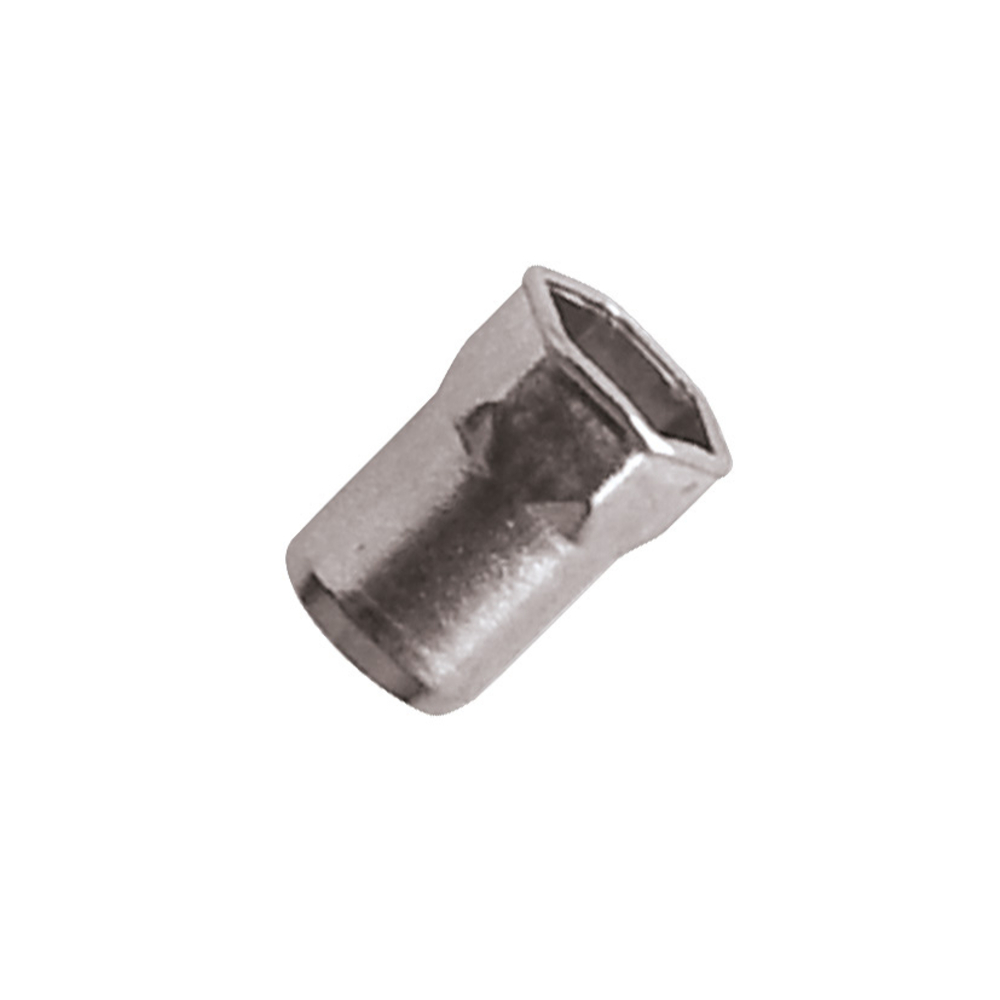

écrou semi-hexagonal à inox A2 à tête réduite 90° à M6x16mm - SCELL-IT - HNR0630
Référence : S344HNR0630
Découvrez écrou semi-hexagonal à inox A2 à tête réduite 90° à M6x16mm - SCELL-IT - HNR0630 disponible à l'achat
- Écrou semi-hexagonal en inox A2 de haute qualité
- Tête réduite à 90° pour un montage facilité
- Compatible avec des vis de diamètre M6
- Résistance à la corrosion pour une durabilité accrue
- Idéal pour des applications intérieures et extérieures
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Écrou semi-hexagonal en inox A2 de haute qualité, conçu avec une tête réduite à 90° pour faciliter le montage.
Cet écrou est compatible avec des vis de diamètre M6 et présente une longueur totale de 16 mm.
La tête réduite permet une intégration discrète et un assemblage efficace dans les espaces restreints.
La résistance à la corrosion de l’inox A2 assure une durabilité accrue, adaptée aux environnements intérieurs comme extérieurs.
Les dimensions principales pour la référence M6 (HNR0630) sont les suivantes : un diamètre de 9 mm pour la clé (SW), 9,1 mm pour la largeur de la tête (SW1), une profondeur de tête (SE) de 10,2 mm, un diamètre extérieur (D) de 9,5 mm, une épaisseur de tête (K) de 0,6 mm et une longueur totale (L) de 16 mm.
L’épaisseur du matériau à fixer peut varier de 0,5 à 3,0 mm.
Les performances mécaniques recommandent un couple de serrage maximal de 21 Nm pour ce modèle.
La résistance à l’arrachement est de 21 500 N, tandis que la résistance au cisaillement atteint 3 800 N.
Cet écrou semi-hexagonal est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, garantissant un niveau élevé de qualité et de fiabilité.
Pour l’installation, il est conseillé de se référer aux outils et manuels disponibles sur le site du fabricant Scell-it.
Ce produit est idéal pour des applications nécessitant un assemblage robuste, durable et résistant à la corrosion, notamment dans le secteur industriel et la construction.
Caractéristiques techniques :
- Filetage M6
- Diamètre extérieur (SW) : 9,0 mm
- Diamètre extérieur tête (SW1) : 9,1 mm
- Diamètre tête réduite (SE) : 10,2 mm
- Diamètre de perçage recommandé (D) : 9,5 mm
- Hauteur tête (K) : 0,6 mm
- Longueur totale (L) : 16,0 mm
- Tolérance épaisseur de matériau (Q) : 0,5 à 3,0 mm
Performances mécaniques :
- Couple maximal recommandé : 21 Nm
- Résistance au cisaillement : 3 800 N
- Résistance à l’arrachement : 21 500 N
Matériau :
- Acier inoxydable A2, garantissant une bonne résistance à la corrosion.
Normes et certifications :
- Conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, assurant la qualité et la conformité du produit.
Ce modèle est adapté pour des assemblages nécessitant une fixation robuste avec une faible hauteur de tête, notamment dans les secteurs industriels où la résistance à la corrosion et la précision d’assemblage sont essentielles. Pour les conditions de pose, il est recommandé de consulter les manuels et outils spécifiques disponibles sur le site du fabricant.
- matériau : inox A2
- type : écrou semi-hexagonal
- tête réduite à 90°
- compatible avec vis diamètre M6
- longueur totale : 16 mm
- diamètre clé (SW) : 9 mm
- largeur tête (SW1) : 9,1 mm
- profondeur tête (SE) : 10,2 mm
- diamètre extérieur (D) : 9,5 mm
- épaisseur tête (K) : 0,6 mm
- épaisseur matériau à fixer : 0,5 à 3,0 mm
- couple de serrage maximal recommandé : 21 Nm
- résistance à l’arrachement : 21 500 N
- résistance au cisaillement : 3 800 N
- normes : ISO 9001:2000, ISO 14001, TS 16949
- référence fournisseur : HNR0630
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les dimensions et caractéristiques principales de cet écrou semi-hexagonal à tête réduite ?
L’écrou semi-hexagonal à inox A2 HNR0630 a un filetage M6 avec une longueur totale de 16 mm. Sa tête réduite à 90° mesure 0,6 mm de hauteur, avec un diamètre extérieur de tête de 10,2 mm. Il est conçu pour des épaisseurs de matériau à fixer allant de 0,5 à 3,0 mm.
Quelle résistance mécanique offre cet écrou pour une fixation fiable ?
Il supporte un couple maximal recommandé de 21 Nm, une résistance à l’arrachement de 21 500 N et une résistance au cisaillement de 3 800 N, garantissant une fixation solide dans les assemblages.
Dans quels types d’environnements cet écrou est-il adapté ?
Fabriqué en acier inoxydable A2, cet écrou est résistant à la corrosion, ce qui le rend adapté aux applications intérieures comme extérieures nécessitant une bonne durabilité face à l’humidité.
Comment cet écrou est-il installé et quel est son fonctionnement ?
L’écrou est inséré et serti dans la matière à fixer pour offrir un point de fixation interne fileté. Sa tête réduite permet une finition affleurante ou peu saillante, facilitant un montage discret et fiable.
Quelles normes garantissent la qualité et la sécurité de cet écrou ?
Ce produit est fabriqué selon les normes ISO 9001:2000, ISO 14001 et TS 16949, assurant un contrôle qualité rigoureux et une conformité aux standards industriels.
