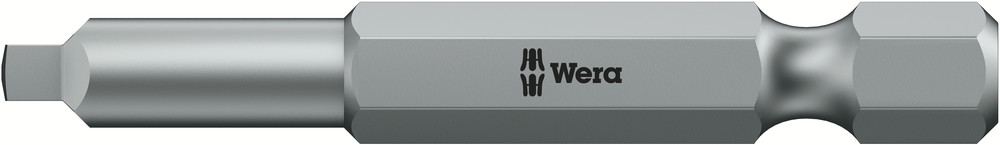

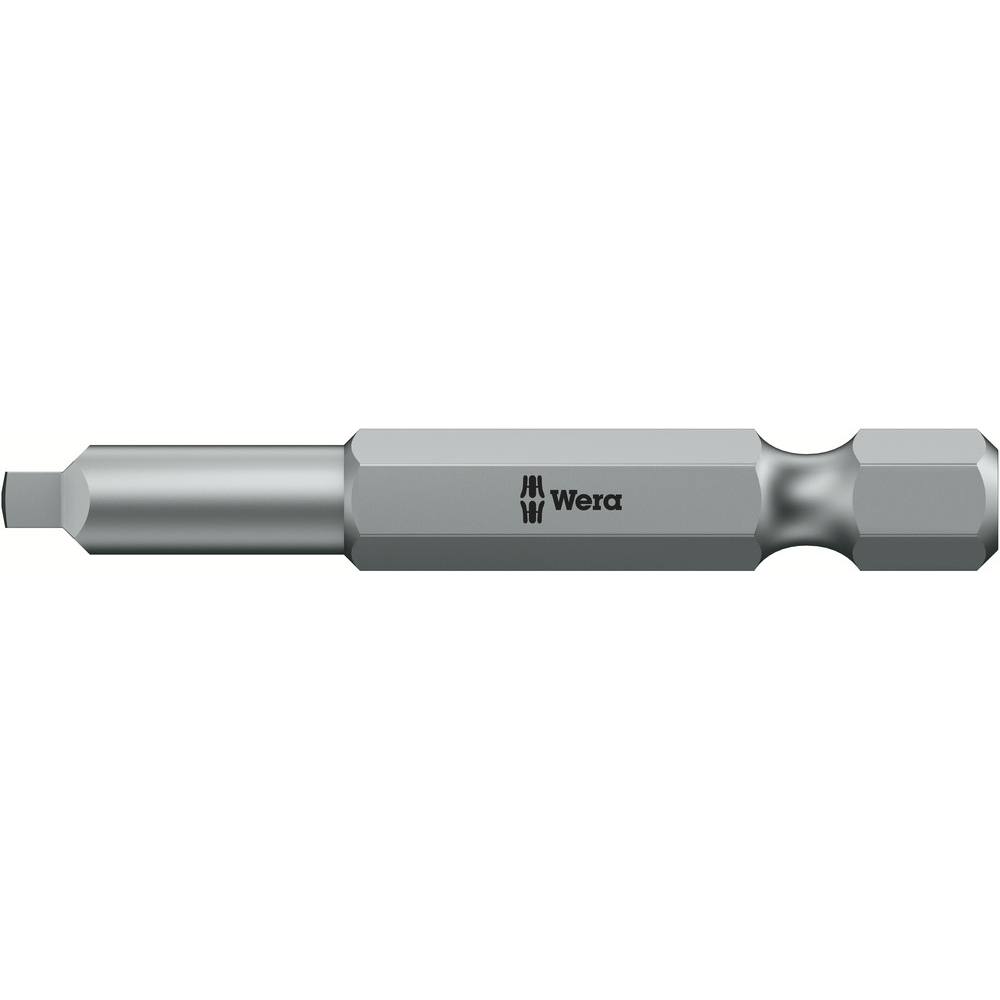

Embouts BTZ pour vis à empreinte carrée 868/4 BTZ # 2 x 50 mm WERA - 05060148001
Référence : W01505060148001
Découvrez Embouts BTZ pour vis à empreinte carrée 868/4 BTZ # 2 x 50 mm WERA - 05060148001 disponible à l'achat
- Embouts BiTorsion pour vis à empreinte carrée, robustes.
- Zone de torsion réduisant l'usure et augmentant la longévité.
- Emmanchement hexagonal 1/4" compatible avec plusieurs outils.
- Diminution significative des risques de rupture lors du vissage.
- Performance accrue grâce à l’amortissement des chocs.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Embouts BiTorsion pour vis à empreinte carrée, avec zone de torsion dans laquelle est rejetée l'énergie cinétique lors des pics de charge
D'où un gain significatif de longévité du produit

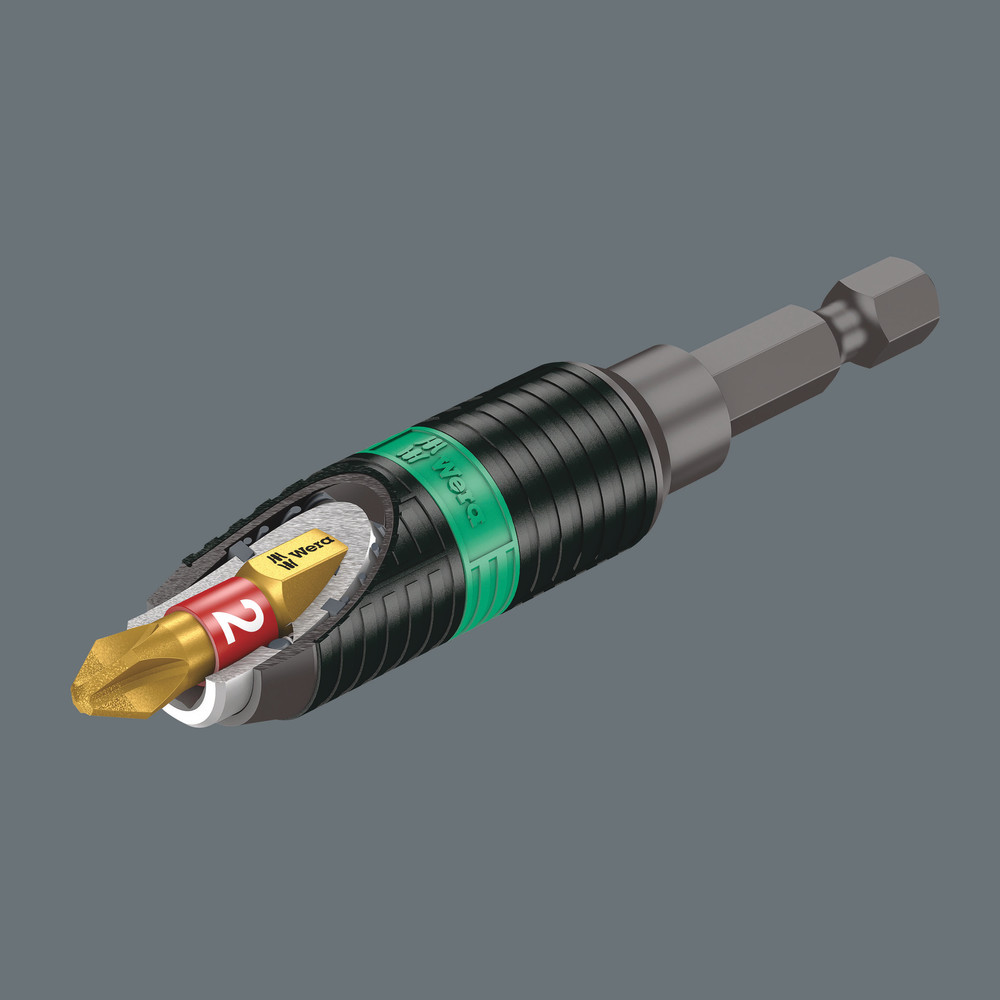

Durée de vie maximale en combinaison avec le porte-embouts assorti
Extra-rigides, pour emploi universel
Hexagonal 1/4", convient pour porte-embouts répondant à la norme DIN ISO 1173-F 6,3
Pour vis à empreinte carrée
Avec zone BiTorsion pour protéger l'empreinte des contraintes élevées
Forte diminution du risque de rupture, accroissement considérable de la longévité
Extra-rigide, pour un usage universel
Emmanchement hexagonal 1/4" (série 4 Wera)
Les pics de contraintes survenant lors du vissage mécanique entraînent souvent une usure précoce de l'embout ou la destruction de la vis
Minimiser ces pics de contrainte permet d'accroître la productivité et la sécurité du vissage
Le système BiTorsion Wera prévient l'usure précoce
La durée de vie de l'outil est rallongée et la productivité accrue de façon significative lors du vissage mécanique

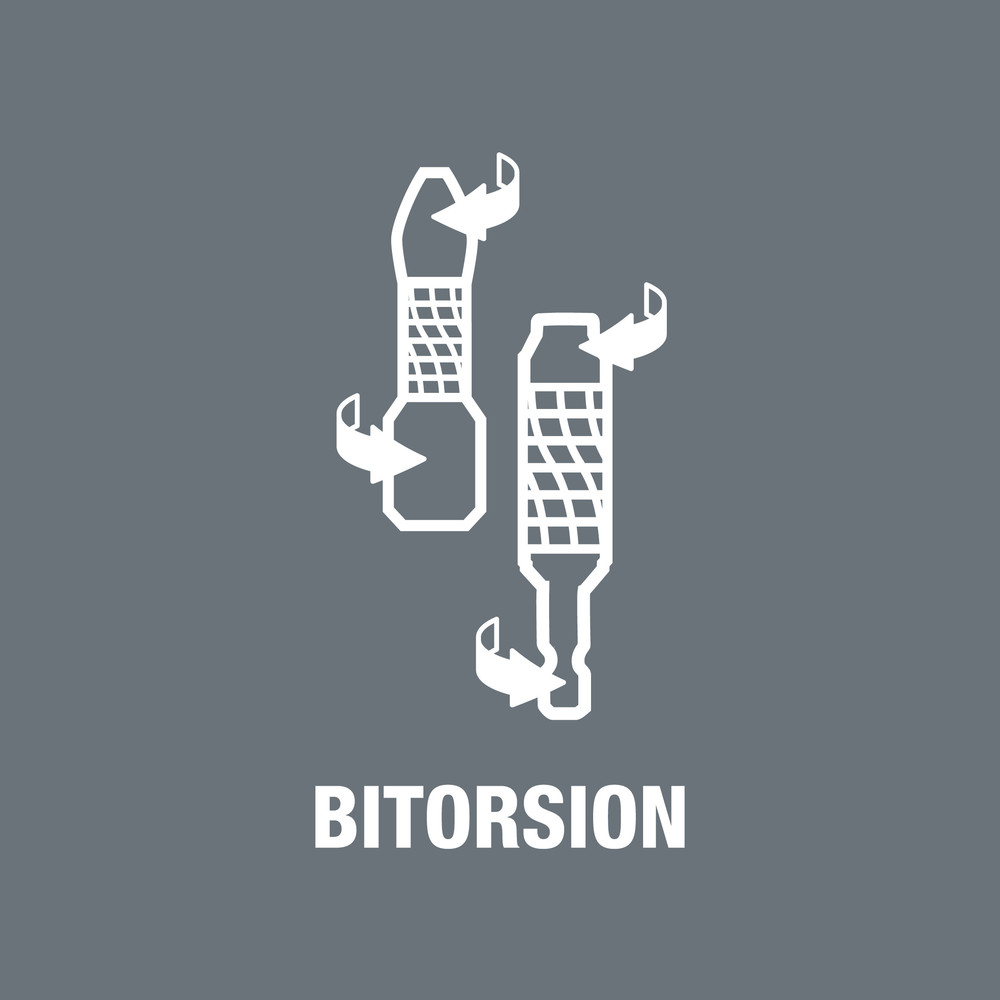

Le fonctionnement du système BiTorsion est basé sur la combinaison de deux éléments amortissant qui absorbent les chocs
Les embouts, tout comme les porte-embouts, présentent une zone de torsion jouant le rôle d'amortisseur qui évacue hors de la pointe d'attaque l'énergie cinétique survenant lors des pics de contrainte

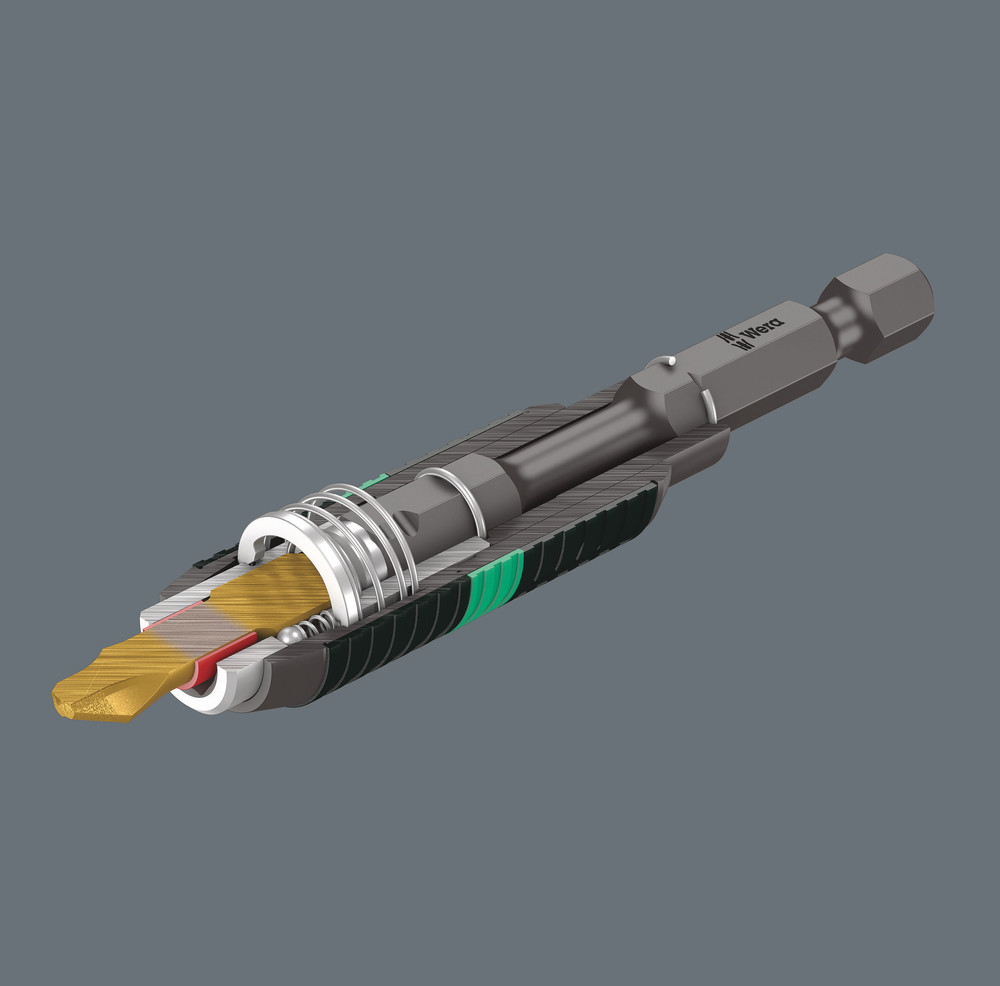

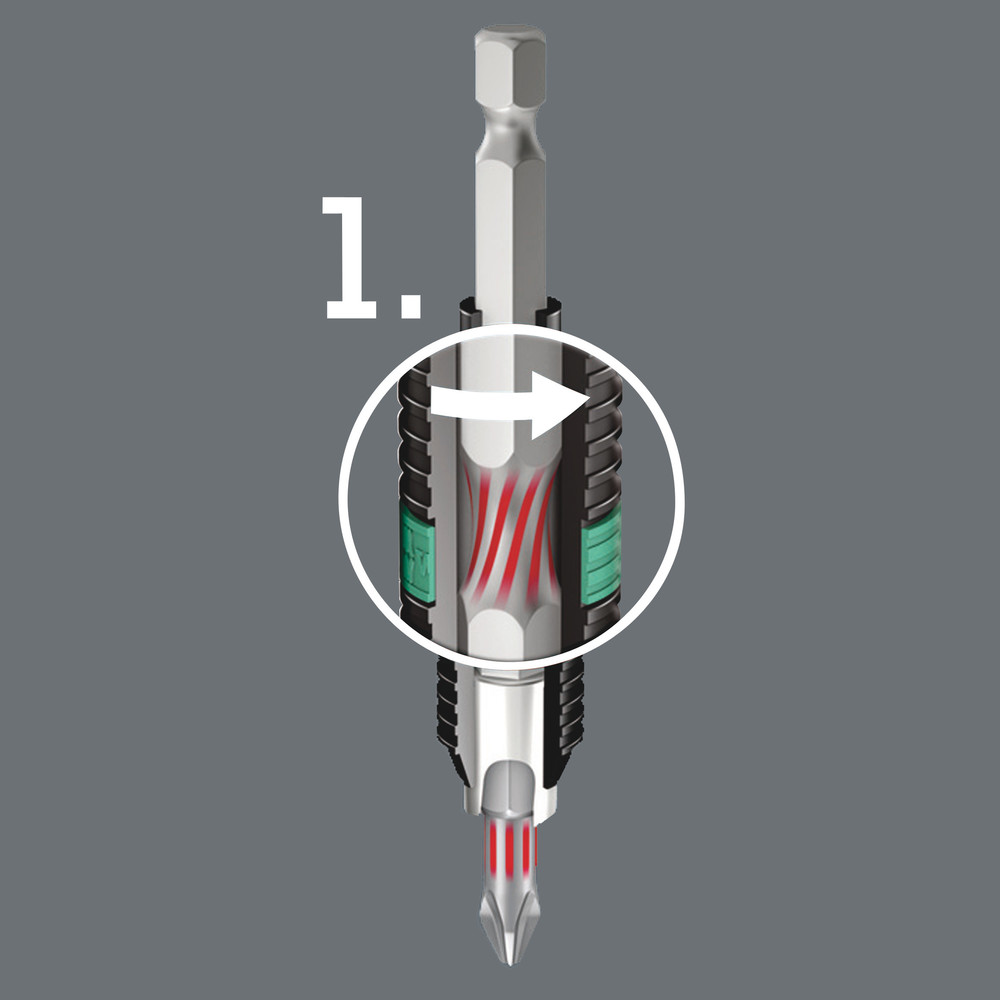

Le ressort de torsion intégré dans le porte-embouts BiTorsion permet d'amortir les pics de contrainte mineurs (phase 1)
Un mécanisme d'appoint permet d'éviter efficacement toute surcharge de ce ressort

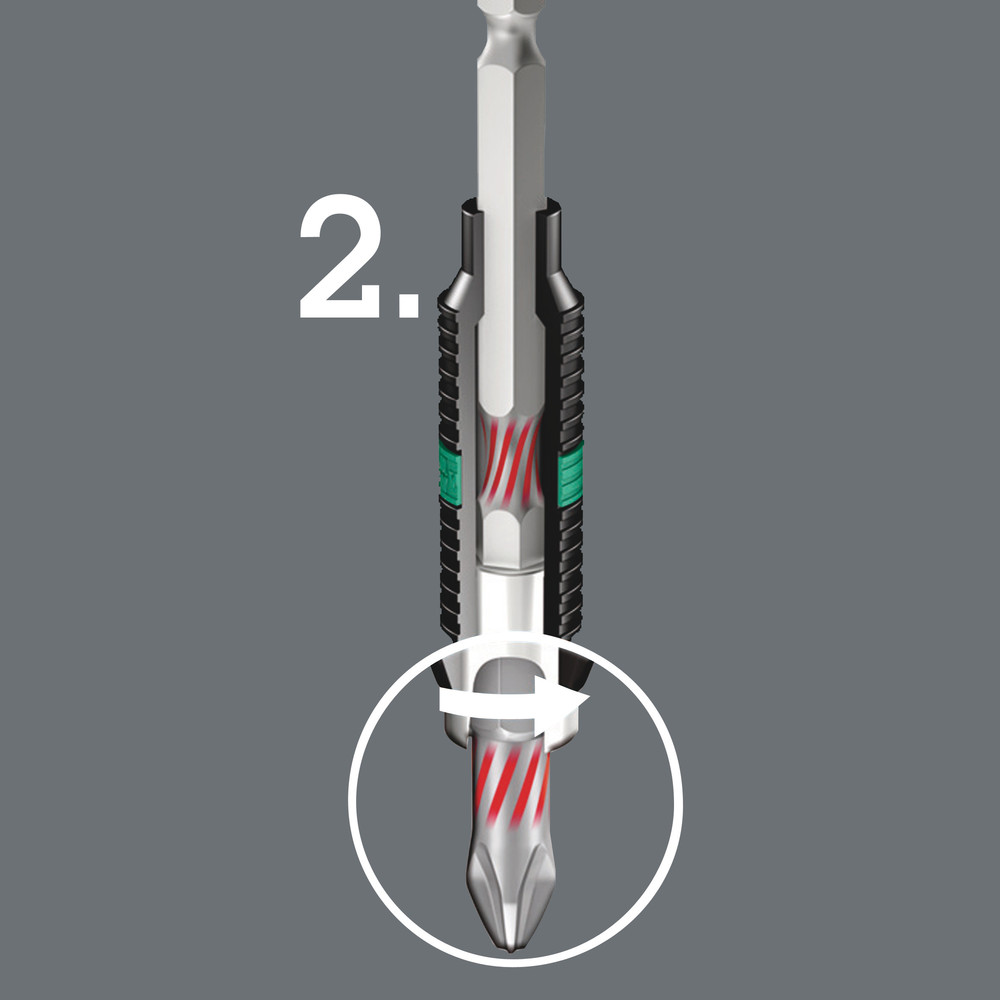

Les pics de contrainte majeurs sont minimisés par l'effet de torsion du corps de l'embout (phase 2)
Le fonctionnement du système BiTorsion est basé sur la combinaison de deux éléments amortissant qui absorbent les chocs
Les embouts, tout comme les porte-embouts, présentent une zone de torsion jouant le rôle d'amortisseur qui évacue hors de la pointe d'attaque l'énergie cinétique survenant lors des pics de contrainte

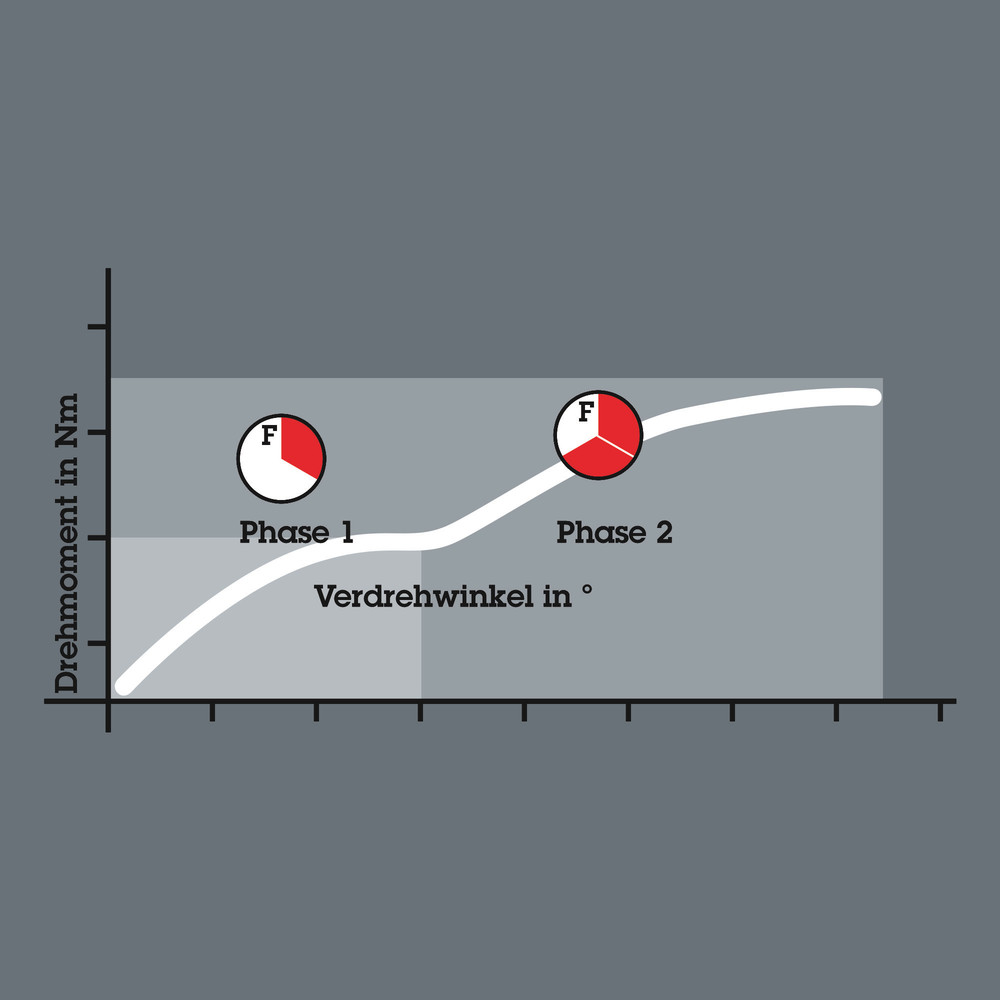

Ajustées de manière optimale, les courbes caractéristiques des zones de torsion de l'embout et du porte-embouts permettent un relâchement graduel en cas de contrainte
Le système en deux phases empêche l'usure précoce
La haute longévité de l'outil est par ailleurs garantie par la dureté des embouts, calibrée en fonction de l'application respective
Le porte-embouts et l'embout BiTorsion peuvent bien entendu aussi être utilisés indépendamment l'un de l'autre
Description du produit
Les embouts BiTorsion sont conçus pour vis à empreinte carrée. Ils intègrent une zone de torsion élastique qui rejette l'énergie cinétique lors des pics de charge, minimisant ainsi l'usure et le risque de rupture de l'embout ou de la vis. Cette technologie permet un gain significatif de longévité du produit, surtout en combinaison avec le porte-embouts assorti. Ces embouts sont extra-rigides, adaptés à un usage universel, et possèdent un emmanchement hexagonal 1/4" conforme à la norme DIN ISO 1173-F 6,3. La pointe est de forme carré femelle 1/2". Le système "Take it easy" facilite la reconnaissance du bon profil grâce à un codage couleur et un marquage clair.
Usages et applications
Destinés au vissage mécanique de vis à empreinte carrée, ces embouts conviennent à un usage universel, notamment dans les environnements industriels où la durabilité et la sécurité du vissage sont cruciales.
Fonctionnement
Le système BiTorsion repose sur la combinaison de deux éléments amortissants qui absorbent les chocs :
- Phase 1 : Le ressort de torsion intégré dans le porte-embouts amortit les pics de contrainte mineurs. Un mécanisme d'appoint évite la surcharge de ce ressort.
- Phase 2 : Les pics de contrainte majeurs sont minimisés par l'effet de torsion du corps de l'embout, obtenu grâce à un traitement thermique ciblé qui réduit la dureté du corps par rapport à la pointe d'attaque.
Cette double phase permet un relâchement graduel des contraintes, évitant l'usure prématurée et garantissant une durée de vie prolongée de l'outil.
Caractéristiques techniques
- Référence : 868/4 BTZ Square-Plus
- Dimensions : 50 x 7 x 6 mm
- Longueur : 50 mm
- Diamètre de la pointe : 4,2 mm
- Poids : 10 g
- Emmanchement hexagonal 1/4" (6,3 mm)
- Pointe carré femelle 1/2"
- Pays d'origine : République tchèque (CZ)
- Conforme à la norme DIN ISO 1173-F 6,3
- Numéro tarif douanier : 82079030
Performances
- Extra-rigide, adapté à un usage universel
- Forte diminution du risque de rupture
- Protection de l'empreinte des contraintes élevées grâce à la zone BiTorsion
- Durée de vie maximale en combinaison avec le porte-embouts assorti
- Augmentation significative de la productivité et de la sécurité lors du vissage mécanique
Matériaux et composition
Les embouts bénéficient d'un traitement thermique spécifique qui ajuste la dureté, plus élevée à la pointe d'attaque pour une meilleure résistance, et réduite dans la zone de torsion pour absorber les contraintes.
Compatibilités
Conçu pour être utilisé avec des porte-embouts répondant à la norme DIN ISO 1173-F 6,3. Le porte-embouts et l'embout BiTorsion peuvent être utilisés indépendamment.
Normes et certifications
Conforme à la norme DIN ISO 1173-F 6,3.
Conditions d’utilisation et recommandations
Pour optimiser la durée de vie, il est recommandé d’utiliser ces embouts avec les porte-embouts BiTorsion assortis. Leur usage est particulièrement recommandé pour les vissages mécaniques afin de réduire l'usure prématurée due aux pics de contrainte.
Avantages produit
- Réduction significative de l'usure et du risque de casse
- Meilleure productivité grâce à une durée de vie prolongée
- Protection de l'empreinte des vis
- Facilité d'identification avec le système "Take it easy"
Conditionnement, stockage, conservation
Non spécifié dans le document.
Autres informations
La famille de produits comprend d’autres variantes avec des diamètres de pointe différents (4,2 mm et 5,5 mm) et différentes tailles (#1, #2, #3), toutes de longueur 50 mm.
Lien produit : https://products.wera.de/fr/outils_de_vissage_pour_machines_embouts_embouts_pour_vis_a_empreinte_carree_868_4_btz_square-plus.html
868/4 Embouts BTZ pour vis à empreinte carrée, # 2 x 50 mm
WERA WERKZEUGE GMBH
KORZERTER STR. 21-25
42349 - WUPPERTAL
ALLEMAGNE
https://www-de.wera.de/fr/contact/demande/
Questions produits
Comment fonctionne le système BiTorsion sur ces embouts pour vis à empreinte carrée ?
Le système BiTorsion combine deux éléments amortissants pour absorber les pics de contrainte lors du vissage mécanique. La phase 1 utilise un ressort de torsion intégré dans le porte-embouts pour amortir les pics mineurs, avec un mécanisme d’appoint évitant la surcharge. La phase 2 minimise les pics majeurs grâce à une zone de torsion élastique dans le corps de l’embout, obtenue par un traitement thermique réduisant la dureté du corps par rapport à la pointe.
Quels avantages apporte la zone de torsion BiTorsion pour la longévité de l’embout ?
La zone de torsion élastique évacue l’énergie cinétique des pics de charge hors de la pointe, ce qui réduit l’usure et le risque de rupture de l’embout et de la vis. Cette technologie prolonge significativement la durée de vie de l’outil, surtout lorsqu’il est utilisé avec un porte-embouts BiTorsion assorti.
Quels sont les critères de compatibilité à vérifier pour utiliser ces embouts ?
Ces embouts ont un emmanchement hexagonal 1/4" conforme à la norme DIN ISO 1173-F 6,3. Ils doivent être utilisés avec des porte-embouts répondant à cette norme pour garantir la performance du système BiTorsion. Le porte-embouts et l’embout peuvent néanmoins être utilisés indépendamment.
Comment identifier rapidement le bon profil d’embout lors de la sélection ?
Le système "Take it easy" facilite la reconnaissance du bon profil grâce à un codage couleur spécifique et un marquage clair indiquant la taille, ce qui permet un repérage rapide et fiable sur chantier.
Quels sont les bénéfices concrets en termes de productivité et de sécurité lors du vissage mécanique ?
En minimisant les pics de contrainte, le système BiTorsion réduit l’usure prématurée et le risque de rupture, ce qui augmente la sécurité du vissage. Cette réduction des interruptions liées à la casse des embouts améliore la productivité lors d’utilisations mécaniques intensives.
