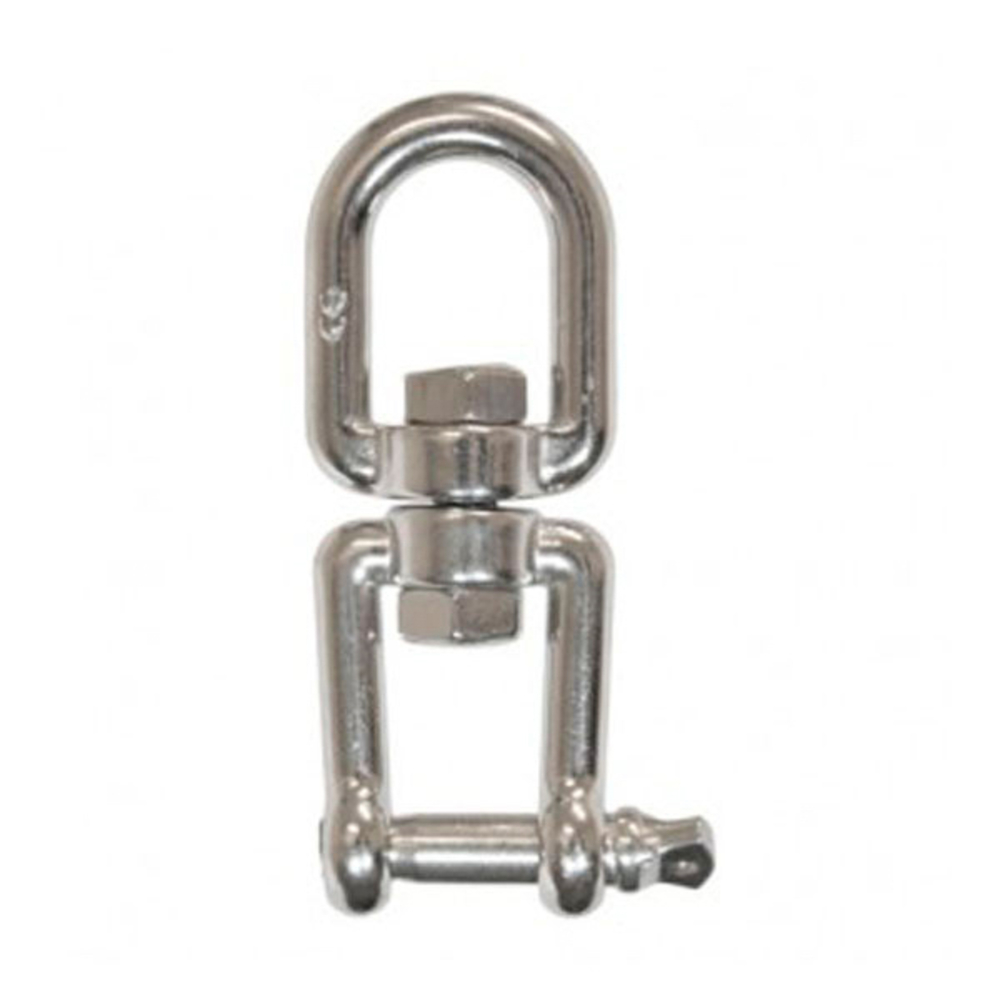

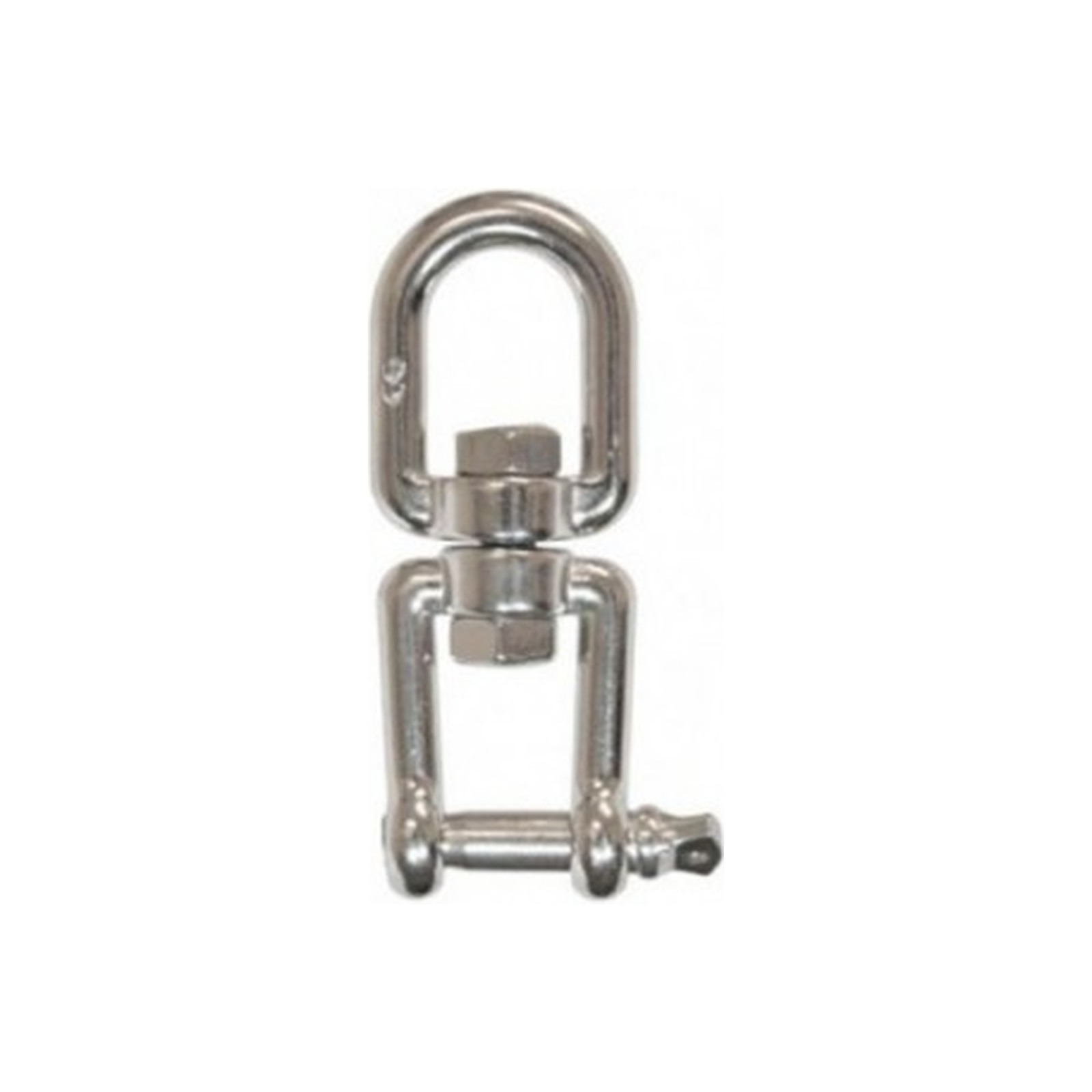

ÉMERILLON INOX AVEC MANILLE M13 SWL 875 KG LEVAC - 5175BD
Référence : L0235175BD
Découvrez ÉMERILLON INOX AVEC MANILLE M13 SWL 875 KG LEVAC - 5175BD disponible à l'achat
- Capacité de charge maximale de 875 kg
- Fabrication en acier inoxydable résistante à la corrosion
- Manille intégrée pour une connexion sûre et fiable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’émerillon inox avec manille M13 de la marque LEVAC, référence 5175BD, offre une capacité de charge sécurisée jusqu’à 875 kg (SWL). Conçu en acier inoxydable, il garantit une excellente résistance à la corrosion, idéal pour des applications exigeantes. Sa manille intégrée facilite les connexions robustes et fiables, assurant une manipulation sûre et durable.
Le produit existe en trois versions : émerillon double, émerillon avec 1 manille et émerillon avec 2 manilles. Chaque version est disponible en plusieurs tailles, avec des diamètres variant de 6 mm à 20 mm selon le modèle.
Caractéristiques techniques principales :
- Matériau : Acier inoxydable AISI 316, garantissant une excellente résistance à la corrosion.
- Charge de travail indicative (SWL) :
- De 225 kg pour les plus petites tailles (6 mm)
- Jusqu’à 2500 kg pour les plus grandes tailles (20 mm)
- Dimensions (en mm) variables selon le modèle et la taille (voir tableau détaillé page 1) :
- Par exemple, pour l’émerillon avec 1 manille M13 (diamètre 13 mm) : A = 152 mm, B = 26 mm, C = 28 mm, poids 0,604 kg.
- Poids variant selon la taille et le modèle, de 0,058 kg à 2,084 kg.
Fonctionnement et usages :
- Permet la liaison articulée entre deux éléments avec rotation indépendante, évitant les torsions ou enchevêtrements.
- Adapté à des applications nécessitant une résistance à la corrosion, notamment en milieux marins ou industriels.
- La manille intégrée facilite les connexions robustes et fiables.
Recommandations d’utilisation :
- Ne pas utiliser pour le levage.
- Choisir la taille et la capacité adaptées à la charge et à l’application spécifique.
Avantages produit :
- Grande résistance mécanique et à la corrosion grâce à l’acier inox AISI 316.
- Flexibilité d’utilisation avec plusieurs configurations (double, 1 manille, 2 manilles).
- Conception robuste pour des connexions durables et sécurisées.
Conditionnement, stockage et conservation :
- Aucune information spécifique mentionnée dans la fiche.
Normes et certifications :
- Conforme à la norme acier inox AISI 316.
Cette fiche produit fournit un tableau complet des dimensions, charges admissibles et poids pour chaque variante, permettant un choix précis selon les besoins techniques.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les matériaux et la norme de fabrication de cet émerillon inox avec manille ?
Ce produit est fabriqué en acier inoxydable AISI 316, garantissant une excellente résistance à la corrosion, notamment en milieux marins ou industriels. Il respecte la norme acier inox AISI 316, gage de qualité et de durabilité.
Quelle est la charge de travail sécurisée de cet émerillon avec manille M13 ?
La capacité de charge de travail indicative (SWL) pour la version avec manille M13 est de 875 kg. Il est important de choisir la taille adaptée à la charge spécifique de votre application.
Dans quels cas ce produit ne doit-il pas être utilisé ?
Il ne doit pas être utilisé pour des opérations de levage. Son usage est limité à la liaison articulée entre deux éléments avec rotation indépendante, évitant ainsi les torsions ou enchevêtrements.
Comment cet émerillon facilite-t-il la connexion entre éléments ?
La manille intégrée permet une connexion robuste et fiable entre les éléments. Cette conception assure une manipulation sûre et durable sans compromettre la liberté de rotation.
Quelles sont les dimensions et le poids de l’émerillon avec manille M13 ?
Pour la version M13, les dimensions sont : A = 152 mm, B = 26 mm, C = 28 mm, avec un poids de 0,604 kg. Ces caractéristiques permettent un repérage rapide et un choix précis selon les contraintes techniques.
