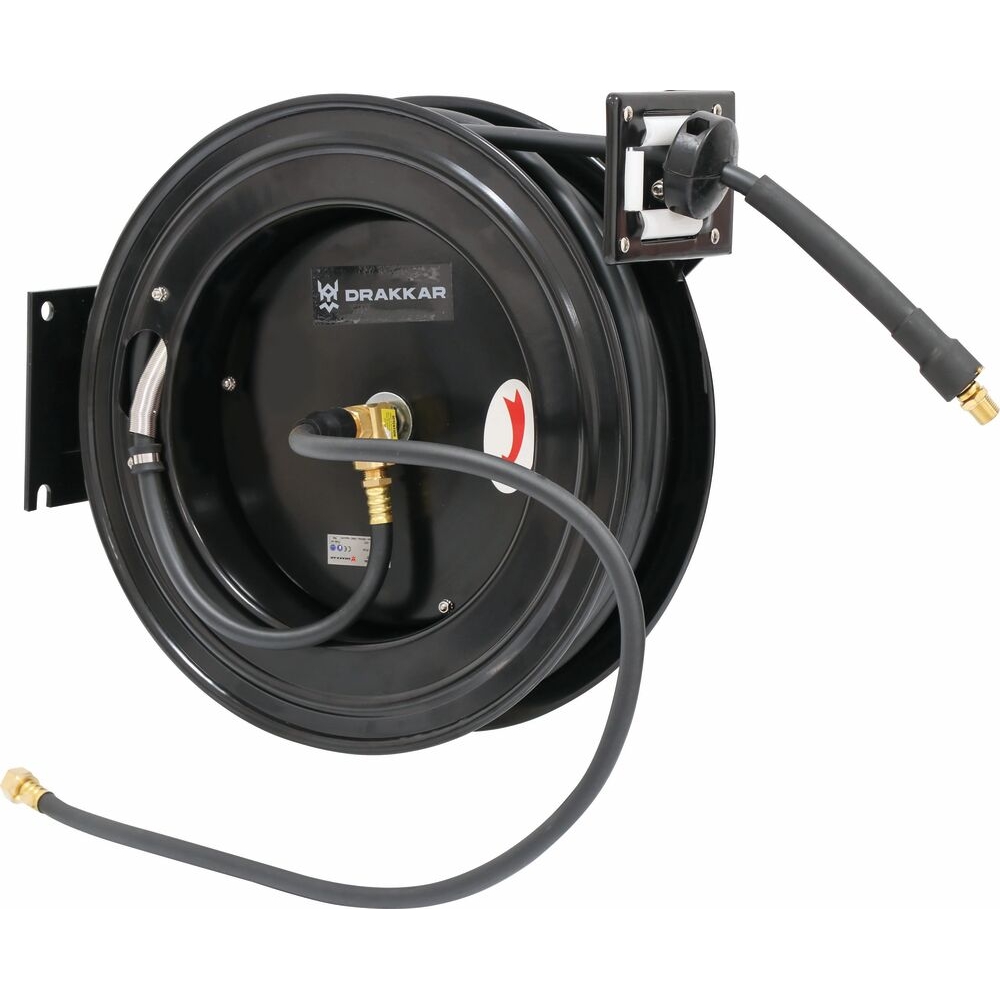

Enrouleur automatique métallique de tuyau d'air 20m+1m 20 bar 10x15mm DRAKKAR - 51324

L'enrouleur automatique 20m métallique de tuyau d'air en caoutchouc 20 bar 10x17mm DRAKKAR EQUIPEMENT est un outil essentiel pour les professionnels, offrant un accès facile et rapide à l'air comprimé. Avec sa conception robuste et ses matériaux de haute qualité, il assure une utilisation optimale dans divers environnements de travail tout en garantissant un fonctionnement fiable.
Ce modèle est conçu pour un usage professionnel, idéal pour les chantiers ou les ateliers nécessitant une distribution d'air efficace. Son long tuyau de 20 mètres, plus un mètre de raccordement, permet de couvrir une vaste zone d'action sans avoir à déplacer l'appareil. De plus, il peut fonctionner à une pression maximale de 20 bar, rendant l'enrouleur adapté aux outils pneumatiques les plus exigeants. La combinaison de PVC pour l'intérieur et d'EPDM/PVC pour l'extérieur assure une grande résistance à l'usure et aux conditions climatiques variées, avec une plage de température de -20°C à +60°C.
Les caractéristiques techniques ne s'arrêtent pas là. La section du tuyau de 10x17mm offre une excellente circulation de l'air, tandis que le raccord de sortie d'air de 3/8 garantit une compatibilité avec de nombreux équipements. Grâce à son châssis en acier, cet enrouleur est conçu pour résister aux rigueurs d'un environnement professionnel. Le retour automatique par ressort de rappel facilite l'enroulement du tuyau, évitant ainsi les enchevêtrements. Pour un confort d’utilisation supplémentaire, il est équipé de quatre rouleaux guide tuyau et d'un arrêtoir de tuyau, permettant un rangement en toute simplicité.
Pour optimiser l'utilisation de cet enrouleur, il est conseillé de le fixer solidement à un support grâce à son matériel de montage, tout en s'assurant que les raccords sont régulièrement vérifiés pour éviter les fuites d'air. En complément, cet enrouleur est compatible avec les embases pivotantes de références 09463 et 51327, offrant une flexibilité d'installation. Il est livré avec un tuyau de raccordement d'arrivée d'air d'une longueur de 1 mètre, permettant une connexion immédiate.
Choisir l'enrouleur automatique DRAKKAR EQUIPEMENT, c'est opter pour un équipement fiable, robuste et conçu pour la performance dans les environnements les plus exigeants.

Raccord 3/8".
Tuyau caoutchouc haute qualité.
Pression d'utilisation max : 20 bar.
Avec 4 rouleaux guide tuyau.
Avec arrêtoir de tuyau.
Châssis 100% acier.
Tuyau de raccordement 1m.
Retour automatique par ressort de rappel.
Usage professionnel.
Livré avec tuyau de raccordement d'arrivée d'air lg 1m.

Longueur du tuyau: 20m + 1m
Section: 10x15mm
Pression: 20 bar
Température: -20°C à +60°C
Tuyau: PVC (intérieur) et EPDM/PVC (extérieur)
Diamètre extérieur: 15mm
Diamètre intérieur: 10mm
Raccord sortie air: 3/8"
Type: pneumatique
Modèle: automatique
Matière tambour: métallique
Support: acier
Dimensions: 455x475x170mm

L’enrouleur automatique métallique de tuyau d’air s’utilise en déroulant le tuyau en prenant son extrémité et en l’accompagnant. Un dispositif de blocage s’enclenche alors, permettant de maintenir le tuyau à la longueur désirée. Pour ajuster la longueur, il suffit de tirer davantage sur le tuyau tout en laissant le système de blocage s’activer. Le tuyau peut être utilisé ou posé au sol sans qu’il ne s’enroule automatiquement.

Pour l’enroulement, il faut d’abord dépressuriser le tuyau, puis débloquer le tambour en tirant doucement sur le tuyau jusqu’à ce que les clics de blocage ne se fassent plus entendre. Le tuyau doit être accompagné lors de son ré-enroulement jusqu’à la butée, sans le lâcher, afin d’éviter tout risque lié au ré-enroulement libre.

L’enrouleur doit être fixé solidement sur un support (mur, plafond ou sol) adapté, en tenant compte du poids de l’appareil et des forces appliquées lors de son usage. Le tuyau d’arrivée d’air se connecte au réseau d’air comprimé à l’aide d’un raccord (non fourni), avec une étanchéité assurée par du ruban téflon ou une pâte spéciale.

L’usage prévu concerne les environnements professionnels, notamment les chantiers et ateliers, pour distribuer de l’air comprimé à des outils pneumatiques. Il est adapté à une pression maximale de 20 bar et à une plage de température de -20°C à +60°C.

En cas de dysfonctionnement, plusieurs actions sont indiquées :
- Pour un tuyau qui ne s’enroule pas correctement, il faut dépressuriser le tuyau et vérifier la répartition du tuyau sur l’axe en le déroulant puis en le ré-enroulant correctement.
- Si le système de blocage ne fonctionne plus (loquet cassé, ressort cassé), il faut contacter le service après-vente agréé.
- En cas d’absence d’air, vérifier que la source d’air est ouverte et contrôler tous les raccords.

Pour l’entretien, il est recommandé d’examiner régulièrement l’état du tuyau et du carter, de nettoyer le tuyau avec un chiffon propre et d’effectuer les réglages de la tension du ressort et de la butée du tuyau selon la procédure fournie. En cas de tuyau endommagé, il ne faut pas tenter de le réparer soi-même, mais s’adresser au service après-vente.

Le rangement doit se faire dans un endroit sec, tempéré, à l’abri du gel et des hydrocarbures, en évitant tout frottement pouvant dégrader le caoutchouc.

Ces informations sont issues du manuel d’utilisation et de la fiche produit fournis, notamment des sections "Utilisation" (pages 7, 16), "Installation" (pages 5, 15), "Maintenance" et "Problèmes – Solutions" (pages 7, 17).
