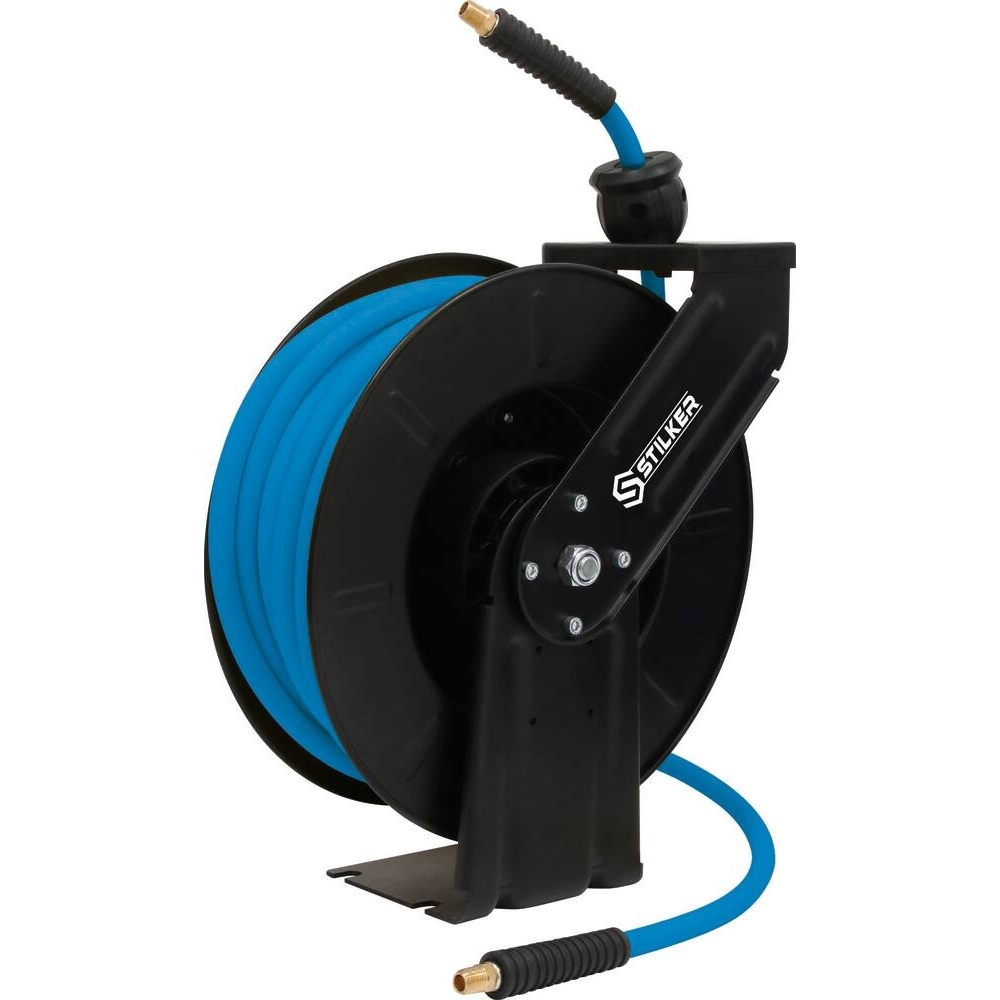

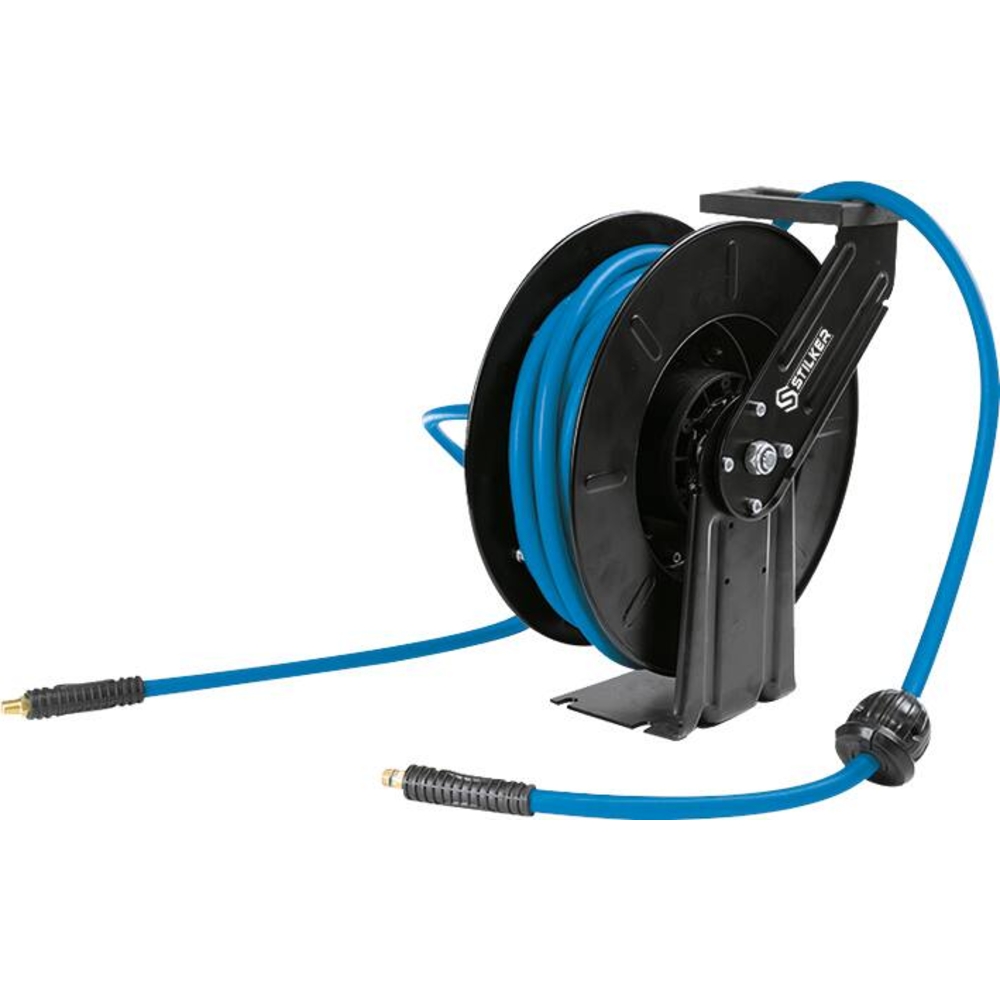

Enrouleur automatique orientable de tuyau d'air 20m+1,5m STILKER - 51323
Référence : S01551323
Découvrez Enrouleur automatique orientable de tuyau d'air 20m+1,5m STILKER - 51323 disponible à l'achat
- Enrouleur mural pour un gain de place optimal
- Tuyau hybride durable de 20 m + 1,5 m
- Support orientable pour un accès facile
- Pression de service jusqu’à 20 bar
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Enrouleur automatique orientable de tuyau d'air 20m+1,5m - Stilker - 51323
L'enrouleur automatique orientable de tuyau d'air Stilker est l'accessoire idéal pour un rangement pratique et efficace de vos tuyaux. Avec une longueur totale de 20 mètres et un tuyau de raccordement de 1,5 mètre, ce modèle offre flexibilité et accessibilité.
Conçu pour un montage mural, cet enrouleur utilise un tuyau hybride de qualité, mesurant 8x12 mm, garantissant une pression de service de 20 bar. Il est livré avec quatre vis pour une installation facile et est compatible avec l'embase pivotante réf. 51325, permettant un ajustement optimal selon vos besoins.
Les dimensions de l'enrouleur sont de 340x370x100 mm, et il pèse 9 kg. Fabriqué en PVC et NBR, cet enrouleur allie durabilité et légèreté pour un usage quotidien. Adoptez cet enrouleur pour optimiser vos espaces tout en préservant votre équipement.
Raccord 1/4".
Montage mural.
Tuyau hybride Ø8x12mm.
Livré avec 4 vis.
Tuyau de raccordement 1,5m.
Pression de travail max. : 16 bar.
Compatible avec l'embase pivotante réf. 51325.
- Raccord : 1/4"
- Montage : mural
- Tuyau : hybride
- Longueur totale du tuyau : 20 m + 1,5 m
- Section du tuyau : 8 x 12 mm
- Matière du tuyau : PVC + NBR
- Pression de service : 20 bar
- Raccord de sortie d'air : 1/4"
- Dimensions (L x l x h) : 340 x 370 x 100 mm
- Diamètre du tuyau : 8 mm
Pour dérouler le tuyau, il suffit de tirer sur son extrémité en l’accompagnant dans la direction désirée. Un dispositif de blocage peut être activé à intervalles réguliers pour maintenir la longueur souhaitée. Lorsque la longueur désirée est atteinte, il faut stopper le tuyau et le tirer doucement jusqu’à entendre un clic, ce qui bloque le tuyau à cette longueur. Il est possible d’augmenter la longueur en répétant cette opération.
Pour rembobiner le tuyau, il faut tirer lentement dessus jusqu’à ce que le mécanisme de cliquet s’arrête (environ 1/6 de tour), sans lâcher le tuyau. Ensuite, le tuyau se rétracte lentement jusqu’à ce que son bouchon repose contre le guide-tuyau. Pendant le rembobinage automatique, il est recommandé de contrôler légèrement le tuyau avec les mains pour éviter tout risque.
L’enrouleur doit être utilisé dans un environnement sécurisé, sans risques d’explosions ni de produits corrosifs à proximité. Le tuyau ne doit pas être plié ni exposé à des sources de chaleur ou à des arêtes tranchantes. Il doit être rangé lorsqu’il n’est pas utilisé, en accompagnant le tuyau lors du rembobinage pour éviter les accidents ou dommages.
En cas de dysfonctionnement, par exemple si le tuyau ne s’enroule pas correctement, il est conseillé de dépressuriser le tuyau, de vérifier la répartition du tuyau sur l’axe, ou de contacter le service après-vente agréé en cas de pièce cassée.
Le résultat attendu est un déroulement fluide du tuyau à la longueur désirée avec maintien automatique par le système de blocage, ainsi qu’un rembobinage contrôlé et sécurisé du tuyau sur l’enrouleur.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques techniques principales de cet enrouleur automatique de tuyau d’air ?
L’enrouleur est conçu pour un montage mural avec un tuyau hybride en PVC et NBR de 20 mètres plus 1,5 mètre de raccordement. Le tuyau a un diamètre de 8 mm et une section de 8x12 mm. La pression de service maximale est de 20 bar. Le produit pèse 8,6 kg et ses dimensions sont 340 x 370 x 100 mm.
Comment s’adapte-t-il aux contraintes d’installation sur chantier ?
Le support mural est fixe mais le bras de guidage est orientable par incréments de 90°, permettant d’ajuster la position du tuyau selon l’emplacement (mur, plafond, sol). L’enrouleur est compatible avec une embase pivotante optionnelle (réf. 51325) pour une orientation supplémentaire.
Comment fonctionne le système d’enroulement et de blocage du tuyau ?
Le déroulement s’effectue en tirant doucement sur le tuyau, avec un dispositif de blocage automatique qui maintient la longueur désirée. Pour le rembobinage, il faut tirer lentement jusqu’à entendre une série de cliquetis, puis le tuyau se rétracte lentement. Il est recommandé d’accompagner manuellement le tuyau pour éviter tout accident ou dommage.
Quelles sont les précautions d’usage et de sécurité à respecter ?
L’enrouleur doit être utilisé dans un environnement sécurisé, sans risque d’explosion ni de produits corrosifs. Il est interdit de transporter l’enrouleur par le tuyau ou de plier ce dernier. Le tuyau doit être protégé des sources de chaleur et des arêtes tranchantes. Il ne faut pas placer les doigts dans l’enrouleur en fonctionnement et éviter tout usage par des enfants sans surveillance.
Quelles sont les opérations de maintenance et de remplacement possibles ?
Il est conseillé de vérifier régulièrement l’état du tuyau et des pièces, en confiant les réparations à un service agréé. Le réglage de la tension du ressort peut être ajusté via une procédure précise décrite dans la notice. Le tuyau peut être remplacé sans démonter l’enrouleur, en suivant les étapes de débranchement, retrait et pose du nouveau tuyau. Le remplacement du ressort doit être réalisé par un professionnel.
Quels sont les problèmes courants et leurs solutions ?
Les principales pannes identifiées sont : fuite au niveau du raccord (à resserrer), tuyau ne s’enroulant pas correctement (dépressuriser ou répartir le tuyau sur l’axe), blocage défaillant (contacter le service après-vente), ressort cassé (service après-vente), absence d’air (vérifier source et connecteurs).
