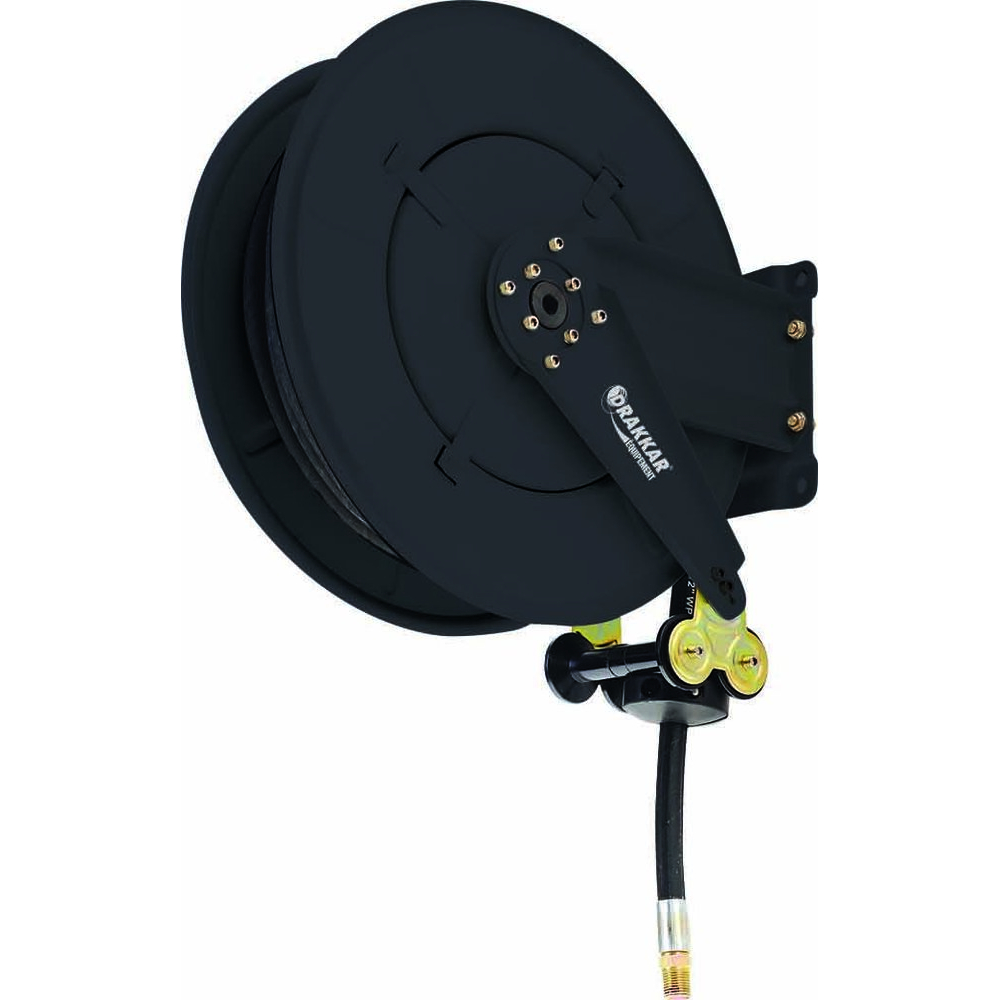

Enrouleur de tuyau gasoil/GNR automatique fixe 12m 20mm avec raccord 1" DRAKKAR - 56334
Référence : S01556334
Découvrez Enrouleur de tuyau gasoil/GNR automatique fixe 12m 20mm avec raccord 1" DRAKKAR - 56334 disponible à l'achat
- Système d'arrêt automatique intégré
- Retour automatique avec blocage à la longueur désirée
- Flexible souple de qualité européenne
- Structure robuste en acier peint
- Bras réglables pour un usage adapté
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Avec système d'arrêt automatique.
Ressort enrouleur protégé
Retour automatique
Blocage à la longueur désirée
Boule d'arrêt
Rouleau de guidage
Flexible souple Européen
Bras réglables
Structure et tambour robuste en acier peint
Option : embase pivotante réf.56344
Idéal pour le secteur agricole, TP, poids lourds
Assemblé en France
Avec système d'arrêt automatique.
➟ Ressort enrouleur protégé
➟ Retour automatique
➟ Blocage à la longueur désirée
➟ Boule d'arrêt
➟ Rouleau de guidage
➟ Flexible souple Européen
➟ Bras réglables
➟ Structure et tambour robuste en acier peint
Option : embase pivotante réf.56344
Description et fonctionnement :
- Système d'arrêt automatique avec blocage à la longueur désirée.
- Ressort enrouleur protégé assurant un retour automatique du tuyau.
- Boule d'arrêt pour faciliter la manipulation.
- Rouleau de guidage pour un enroulement fluide.
- Bras réglables permettant un ajustement selon les besoins.
- Structure et tambour robustes en acier peint garantissant durabilité.
- Flexible souple de fabrication européenne, noir renforcé.
Caractéristiques techniques :
- Matière : acier peint.
- Support : fixe.
- Tuyau : noir renforcé.
- Usage : gasoil.
- Diamètre extérieur du tuyau : 27 mm.
- Diamètre intérieur du tuyau : 20 mm.
- Longueur du tuyau : 12 m.
- Filetage : 1 pouce.
Conditionnement :
- Livré en boîte carton.
Options :
- Embase pivotante disponible sous la référence 56344.
Assemblé en France, ce produit bénéficie d’une garantie de 3 ans.
Il est conçu pour offrir robustesse, facilité d’utilisation et adaptabilité dans les environnements exigeants liés au transfert de gasoil.
L’enrouleur est équipé d’un système d’arrêt automatique avec blocage à la longueur désirée. Le ressort enrouleur est protégé et assure un retour automatique du tuyau. Un rouleau de guidage facilite un enroulement fluide, et des bras réglables permettent d’ajuster la position selon les besoins.
Ce produit est utilisé principalement dans les secteurs agricole, des travaux publics et pour les poids lourds. Il est fixé sur un support mural en acier peint, avec une option d’embase pivotante disponible.
Avant utilisation, il convient de vérifier le bon fonctionnement de l’enrouleur et l’absence d’usure ou de fuite sur le tuyau et le raccord tournant. Le tuyau doit être tenu pendant l’enroulement pour éviter tout dommage.
En cas de besoin, la butée du tuyau peut être réglée en tirant le tuyau à la longueur souhaitée, puis en ajustant la position de la boule d’arrêt près du guide avant de resserrer les boulons.
Il est recommandé de vérifier régulièrement l’état du tuyau et de l’enrouleur pour assurer un fonctionnement correct. En cas de dysfonctionnement, des solutions sont prévues, telles que la dépressurisation du tuyau ou le réenroulement correct du tuyau sur l’axe.
Le produit doit être installé à au moins 3 mètres du sol en cas de montage plafond, avec la possibilité de modifier la position du support pour s’adapter à différents environnements (établi, mur, plafond).
Pour le transport, il ne faut jamais tenir l’enrouleur par le tuyau ni tirer sur celui-ci, et il faut arrimer solidement l’enrouleur. En hiver, il est conseillé de démonter et stocker l’enrouleur en intérieur pour éviter les dégâts dus au gel.
Enfin, le nettoyage doit être réalisé sans immerger le produit dans l’eau, en utilisant un chiffon avec un peu de détergent dilué si nécessaire.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les caractéristiques techniques principales de cet enrouleur de tuyau gasoil ?
L’enrouleur est équipé d’un tuyau noir renforcé de 12 mètres de longueur avec un diamètre intérieur de 20 mm et extérieur de 27 mm. Sa structure est en acier peint, avec un support mural fixe. Il dispose d’un raccord mâle 1 pouce et intègre un ressort enrouleur protégé assurant un retour automatique du tuyau. La pression de travail maximale est de 10 bar, avec une température d’utilisation de -10°C à +60°C.
Comment fonctionne le système d’arrêt automatique et de blocage à la longueur désirée ?
Le système d’arrêt automatique permet de bloquer le tuyau à la longueur souhaitée grâce à un mécanisme de « clic » audible à chaque demi-tour du tambour. Pour verrouiller, il suffit de tirer le tuyau et de le laisser se rétracter après le premier, deuxième ou troisième « clic ». Pour déverrouiller, il faut tirer lentement le tuyau jusqu’à la fin du bruit de « clic » puis laisser le tuyau se rétracter jusqu’à ce que la boule d’arrêt s’appuie contre le guide.
Quelles sont les conditions d’installation recommandées pour cet enrouleur ?
Pour un montage au plafond, l’enrouleur doit être installé à au moins 3 mètres du sol. La base de fixation comporte quatre trous de 12,7 mm pour une fixation sur une surface plane. La position du support peut être modifiée pour s’adapter à une installation sur établi, mur ou plafond en dévissant et repositionnant le rouleau de guidage.
Quels sont les principaux points de maintenance à respecter pour garantir un fonctionnement optimal ?
Il est recommandé d’inspecter le tuyau et la structure deux fois par an, de vérifier l’absence d’usure, de fuites ou de dommages. Le réglage de la tension du ressort se fait en enroulant ou déroulant le tuyau autour du tambour. Le remplacement du tuyau, des joints et du ressort doit être réalisé avec précaution, idéalement par un professionnel pour le ressort. Le nettoyage doit être fait sans immersion, avec un chiffon légèrement humide et un détergent dilué si nécessaire.
Quels sont les risques et précautions à prendre lors de l’utilisation de cet enrouleur ?
Il faut veiller à ne jamais transporter l’enrouleur par le tuyau ni tirer sur celui-ci pour éviter tout dommage. L’enrouleur ne doit pas être utilisé en zone explosible sans certification ATEX. Il est important de fermer le robinet de gasoil lorsque l’enrouleur n’est pas utilisé et de protéger l’équipement du gel en hiver en le démontant et stockant à l’intérieur. Il est interdit de modifier la machine ou d’utiliser des accessoires non recommandés.
Quelles sont les solutions en cas de dysfonctionnement de l’enrouleur ?
En cas de fuite au niveau du raccord, il faut refaire l’étanchéité et resserrer. Si le tuyau ne s’enroule pas correctement, il convient de dépressuriser le tuyau et de le réenrouler en répartissant uniformément sur l’axe. En cas de blocage ou de ressort cassé, il est nécessaire de contacter un service après-vente agréé.
