Enrouleur de tuyau VIGOR - V7143-10
Référence : H122V714310
Découvrez Enrouleur de tuyau VIGOR - V7143-10 disponible à l'achat
- Enroulement automatique avec arrêt à tout point
- Tuyau de 15 m en polymère hybride diamètre 10 mm
- Support mural orientable à 180° pour installation flexible
- Supporte une pression maximale de 12 bars
- Fonctionne entre -5 et +45 °C
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

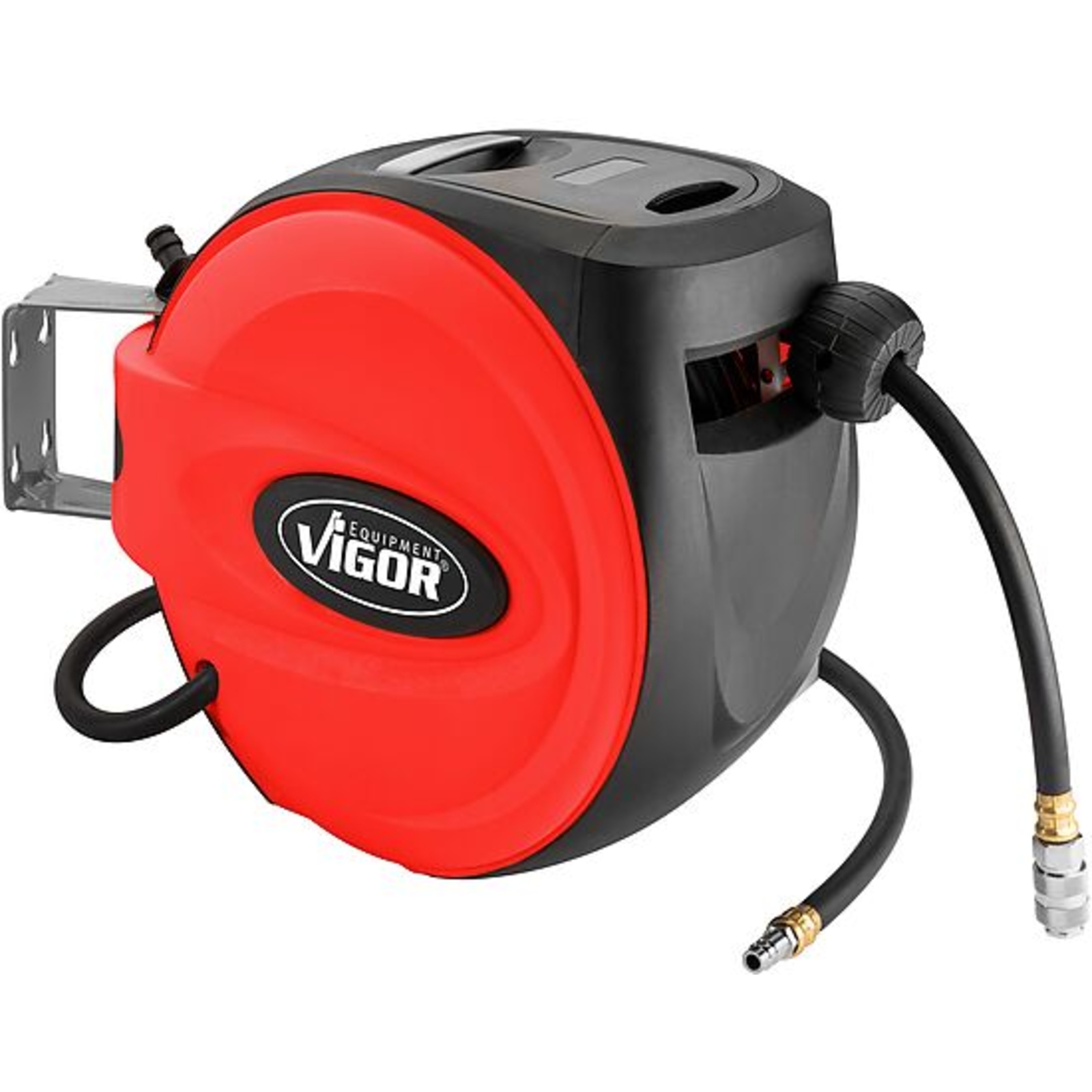

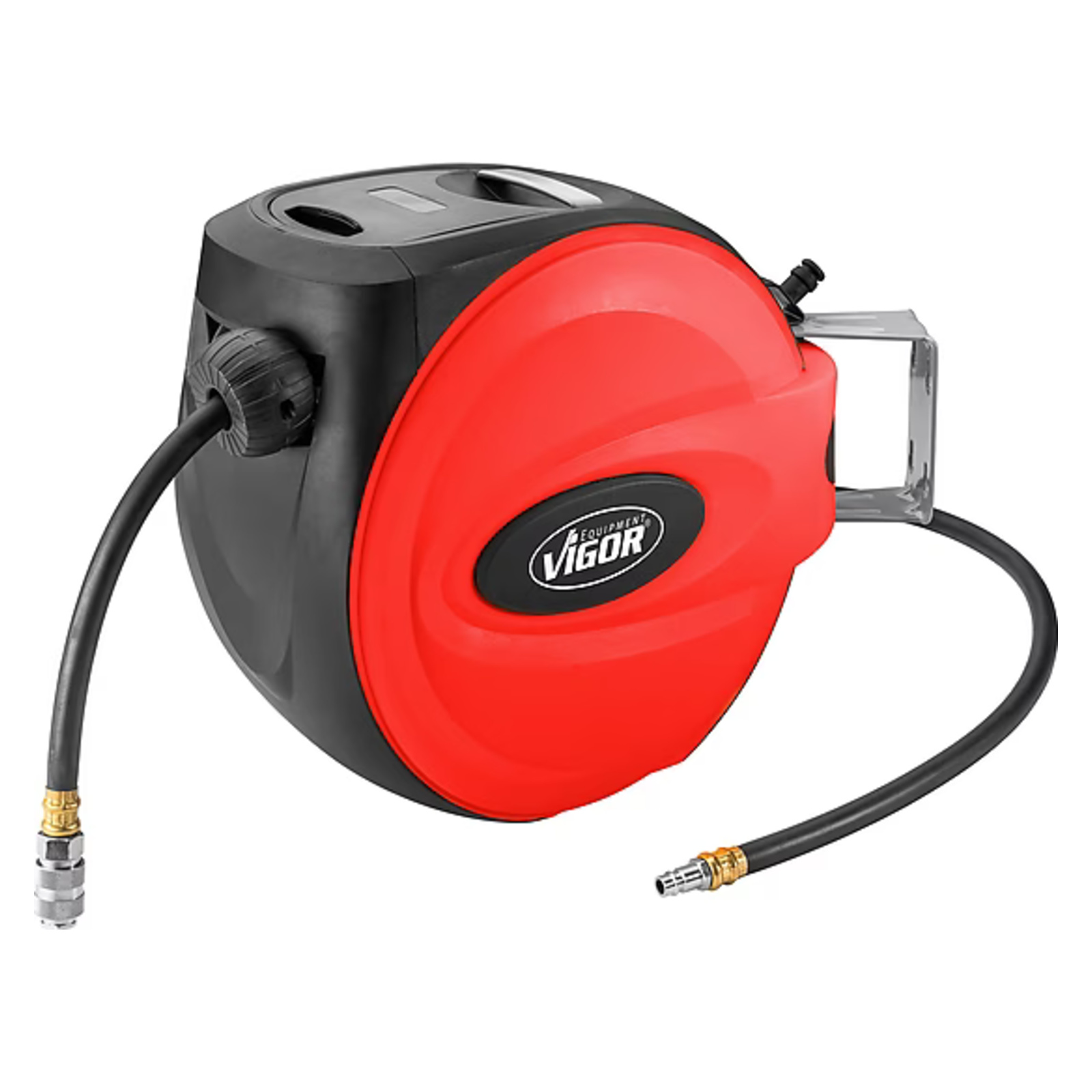

L'enrouleur de tuyau VIGOR V7143-10 est un équipement compact et robuste conçu pour faciliter la gestion des tuyaux d'air comprimé.

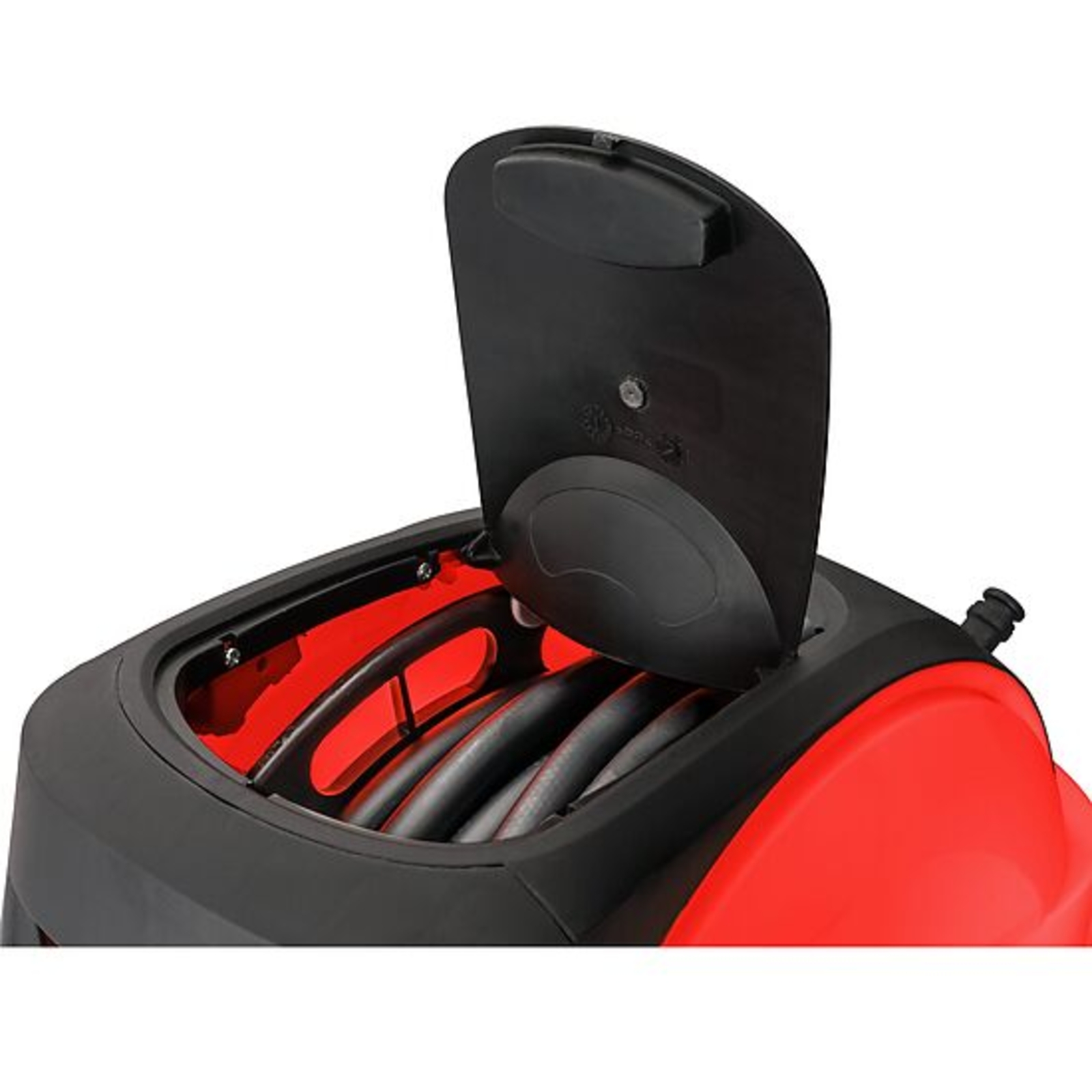

Son corps en polypropylène résistant aux chocs intègre une trappe d'ouverture qui permet d'éliminer la saleté et d'orienter le tuyau aisément.
Le support mural est orientable à 180°, offrant une grande flexibilité d'installation.
Le tuyau en polymère hybride d'un diamètre intérieur de 10 mm est préinstallé avec un raccord d'air comprimé de taille nominale 7,2.
La longueur totale du tuyau est de 15 mètres, complétée par un élément de raccordement d'1 mètre.
L'enroulement est automatique grâce à une entrée guidée avec une force d'entrée adaptée, assurant un enroulement lent et contrôlé.
Une fonction arrêt automatique permet de bloquer le tuyau à n'importe quel point souhaité, évitant ainsi tout déploiement excessif.
Une marque rouge indique la limite à ne pas dépasser pour protéger le tuyau, avec une marge supplémentaire d'environ 30 cm au-delà de cette marque.
L'enrouleur supporte une pression de service maximale de 12 bars et fonctionne dans une plage de température allant de -5 à +45 °C.

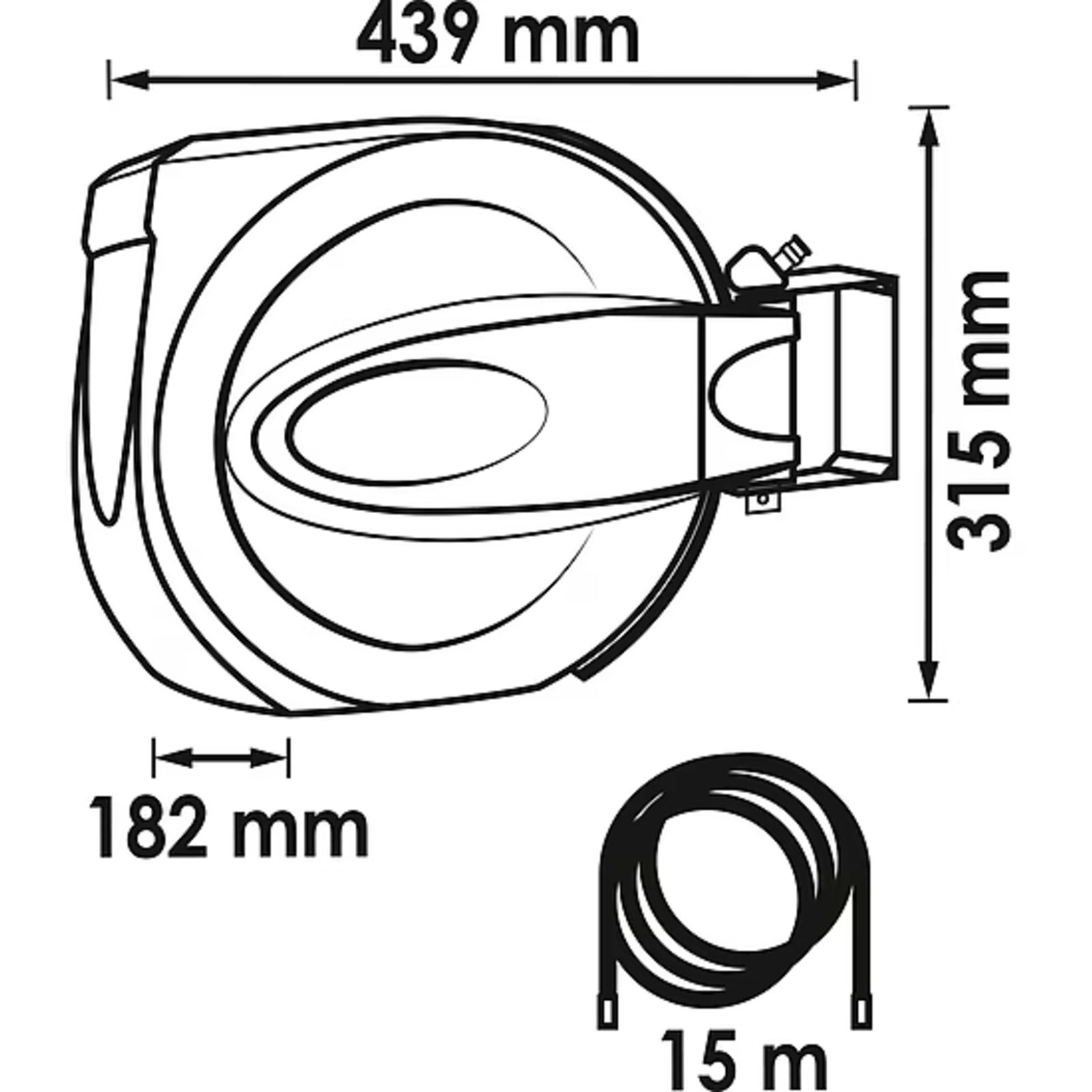

Son poids est de 5,5 kg, avec des dimensions compactes : 439 mm de largeur, 315 mm de hauteur et 182 mm de profondeur.
Pour garantir un fonctionnement optimal, il est recommandé de guider le tuyau à la main lors de son enroulement afin d'éviter les chocs incontrôlés.
Les mécanismes d'enroulement et de blocage nécessitent un entretien régulier et un nettoyage pour prévenir les dysfonctionnements causés par la saleté.
Il est conseillé de dérouler complètement le tuyau pour le nettoyer puis de le laisser se réenrouler complètement dans son boîtier.
Ce produit est conforme à la directive européenne Machines 2006/42/CE et répond à la norme harmonisée EN ISO 12100:2010.
Il ne doit pas être utilisé avec des gaz inflammables.
En résumé, l'enrouleur de tuyau VIGOR V7143-10 offre une solution sûre et pratique pour le déploiement et le rangement des tuyaux d'air comprimé, avec un design compact, des fonctionnalités de sécurité intégrées et une grande facilité d'utilisation.
- raccord : raccord et douille d'accouplement, taille nominale de 7,2 (compris)
- longueur de tuyau : 15 m
Indépendamment des droits dont l’acheteur pourrait bénéficier en cas de défauts de matière conformément à la section B. V., HAZET accorde une garantie complète sur tous les outils en cas de défauts de matière ou de fabrication. Les adaptateurs sont exclus de la garantie complète. La garantie complète pour l’utilisation avec machines se limite aux défauts de matière ou de fabrication. L’usure normale et/ou la rupture par fatigue d’un outil, ainsi que les pièces d’usure, ne sont pas couvertes par la garantie. Sont également exclus de la garantie complète les outils qui ne sont plus en état de fonctionner en raison de leur ancienneté ou d’une utilisation non conforme aux instructions ou non conforme à l’usage prévu. À cet égard, il convient de tenir compte des modes d’emploi et des consignes de sécurité correspondants des outils HAZET. Il faut également respecter les consignes générales de sécurité ainsi que les indications figurant dans le catalogue des outils HAZET.
L’outil doit être contrôlé avant chaque usage pour vérifier son bon fonctionnement. Il ne doit pas être utilisé si des défauts ou dommages sont constatés, notamment si l’interrupteur Marche/Arrêt est défectueux. Les réparations doivent être réalisées par un personnel qualifié avec des pièces d’origine.
Des équipements de protection individuelle sont indispensables :
- porter des gants de travail pour limiter les vibrations transmises,
- porter des lunettes de protection contre les projections de poussières, copeaux et autres particules,
- porter une protection auditive pour prévenir les risques de perte d’audition liés au bruit,
- porter un masque ou un équipement respiratoire si des vapeurs nocives sont susceptibles d’être émises,
- porter des vêtements ajustés pour éviter tout risque d’accrochage avec les parties mobiles de l’outil,
- attacher ou couvrir les cheveux longs,
- retirer bijoux et accessoires pouvant s’accrocher.
Il est strictement interdit d’utiliser l’outil dans des zones à atmosphère explosive, à proximité de substances inflammables ou de gaz comprimés autres que l’air comprimé. L’outil ne doit jamais être dirigé vers une personne ou un animal. Les enfants doivent être tenus éloignés de l’outil.
L’outil ne doit jamais fonctionner à vide, ni être en contact avec des sources électriques. Le respect de la pression maximale d’utilisation est impératif pour éviter tout risque d’explosion ou de blessure. Les raccords d’air doivent être en bon état et solidement fixés. L’outil doit être déconnecté de l’alimentation en air comprimé avant toute intervention, changement d’accessoire ou opération de maintenance.
L’entretien comprend le nettoyage avec des produits adaptés, le remplacement des pièces usées, et la lubrification régulière du moteur pneumatique avec une huile spéciale. Il est conseillé d’utiliser des filtres à air et un lubrificateur en ligne. Les déchets, pièces usagées, huiles et lubrifiants doivent être éliminés en respectant les réglementations environnementales.
Le stockage doit se faire dans un endroit sec, à l’abri de la poussière et des agressions chimiques, hors de portée des enfants, à des températures comprises entre -10°C et +40°C, avec une humidité relative maximale de 60%.
En cas de dysfonctionnement, vérifier la qualité de l’air comprimé, l’état des tuyaux et le niveau d’huile du moteur. En cas de fuite ou autre anomalie, déconnecter immédiatement l’outil de la source d’air.
Cette synthèse regroupe les principales consignes de sécurité, précautions d’utilisation, équipements de protection, risques sanitaires et environnementaux, conditions de manipulation et stockage, ainsi que les mesures à prendre en cas d’incident et règles d’élimination, telles que décrites dans la documentation fournie.
Questions produits
Quelle est la longueur totale du tuyau fourni avec l'enrouleur VIGOR V7143-10 ?
Le tuyau préinstallé mesure 15 mètres de longueur, complété par un élément de raccordement d'1 mètre, soit une longueur totale de 16 mètres.
Quels sont les matériaux et caractéristiques du tuyau de cet enrouleur ?
Le tuyau est en polymère hybride avec un diamètre intérieur de 10 mm. Il est conçu pour une pression maximale de service de 12 bars et peut être utilisé dans une plage de températures de -5 à +45 °C.
Comment fonctionne le mécanisme d'enroulement du tuyau ?
L'enroulement est automatique avec une force d'entrée adaptée pour un retour lent et contrôlé. Une fonction d'arrêt automatique permet de bloquer le tuyau à n'importe quel point souhaité, évitant ainsi un déploiement excessif.
Quelles précautions doivent être prises lors de l'utilisation de l'enrouleur ?
Il est conseillé de guider le tuyau à la main lors de son enroulement pour éviter les chocs incontrôlés. De plus, le tuyau ne doit pas être déployé au-delà de la marque rouge indiquant la limite, avec une marge supplémentaire d'environ 30 cm.
Quels sont les besoins d'entretien pour assurer le bon fonctionnement de l'enrouleur ?
Les mécanismes d'enroulement et de blocage nécessitent un entretien régulier et un nettoyage pour éviter les dysfonctionnements liés à la saleté. Il est recommandé de dérouler complètement le tuyau pour le nettoyer avant de le réenrouler entièrement dans son boîtier.
Ce produit est-il adapté à tous les types de gaz ?
Non, cet enrouleur ne doit pas être utilisé avec des gaz inflammables.
