Ensemble dent + Porte dent épaisseur de lame 16-20 mm + Clavette GOLD E926 pour mini pelle 1 à 4,5T - ESTI
Référence : BATIPACKGOLD05
Découvrez Ensemble dent + Porte dent épaisseur de lame 16-20 mm + Clavette GOLD E926 pour mini pelle 1 à 4,5T - ESTI disponible à l'achat
- Montage rapide et verrouillage fiable sans effet gravité
- Compatibilité avec godets mini-pelles épaisseur 16 à 20 mm
- Acier allié trempé assurant une excellente résistance à l’usure
- Clavette réutilisable avec haute élasticité et maintien sécurisé
- Profil nez porte-dent sans trou ni arête vive pour facilité d’usage

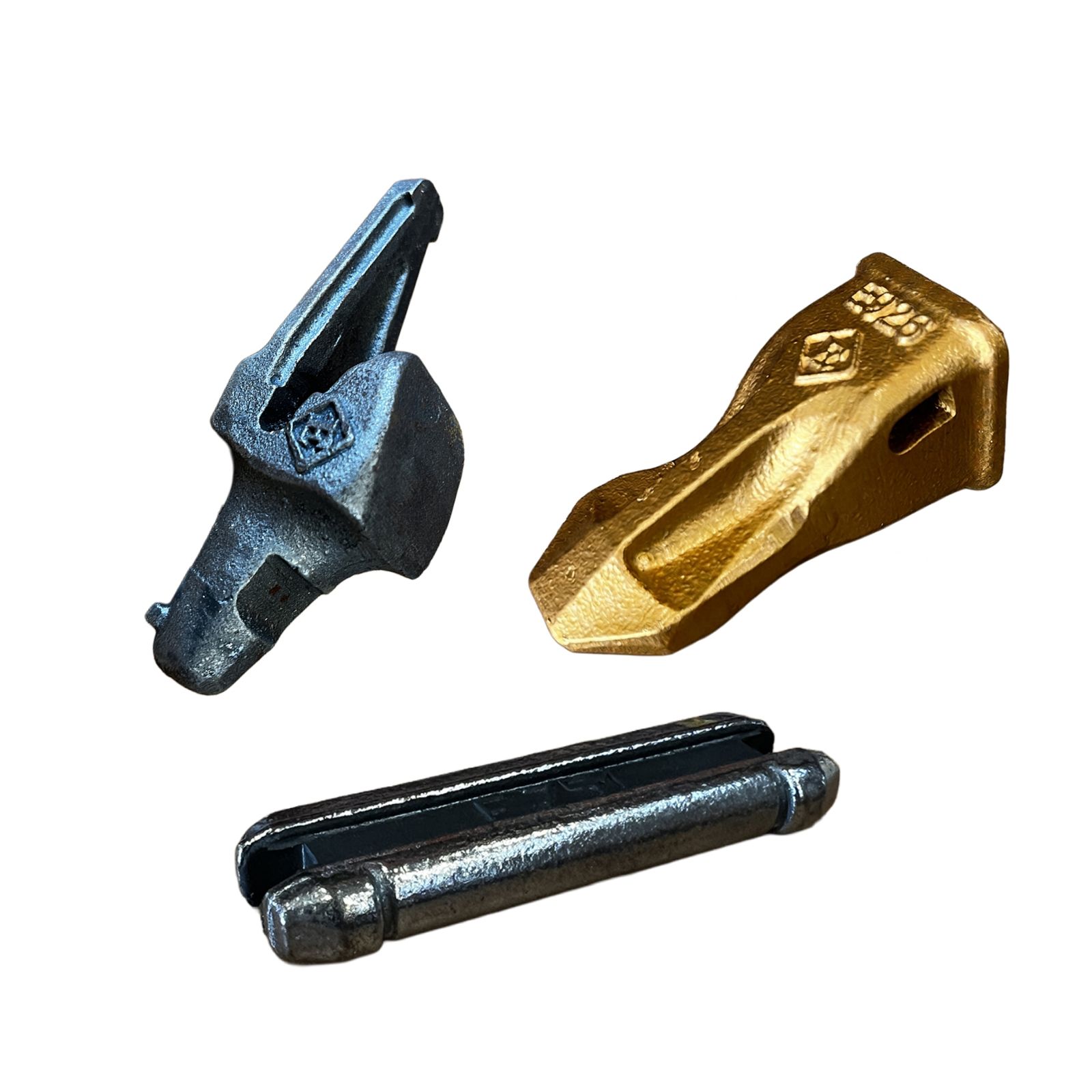

Le pack regroupe les trois composants indispensables au remplacement complet d'un système de dent de godet : une dent de godet ESTI GOLD E 926, un porte-dent à souder ESTI GOLD E 905 et une clavette de verrouillage ESTI E 745. Conçu pour les godets de mini-pelles, cet ensemble garantit un montage rapide, un verrouillage fiable et une excellente résistance à l'usure, même dans les conditions de travail les plus exigeantes. La dent E 926, fabriquée en acier allié trempé et revenu par moulage à modèle perdu, se monte sur le porte-dent E 905 déjà soudé puis se verrouille par une rotation complète, supprimant ainsi l'effet de la gravité. Le porte-dent ESTI GOLD E 905, doté d'un nez sans trou ni arête vive, assure une fixation simple, une sécurité optimale et un remplacement facilité des pièces d'usure, quelle que soit la position du godet. La clavette E 745, compatible avec les systèmes ESTI GOLD et SILVER, est composée de deux inserts métalliques reliés par une partie en caoutchouc haute élasticité, garantissant un maintien efficace et une réutilisation possible. Ce pack complet constitue une solution pratique, économique et parfaitement compatible pour remplacer rapidement un système de dents de godet sur mini-pelle.
Contenu du pack : 1 dent de godet ESTI GOLD E 926, 1 porte-dent à souder ESTI GOLD E 905 et 1 clavette ESTI E 745
Système : GOLD Bucket Tooth System
Application : godets de mini-pelles
Taille d'accouplement : G6
Compatibilité : dent E 926, porte-dent E 905 et clavette E 745
Dimensions de la dent : L 142 mm - B 65 mm - H 72 mm
Dimensions du porte-dent : L 174 mm - A 60 mm - B 104 mm
Angle K : 24°
Épaisseur de lame : 16 à 20 mm
Angle D : 13,5°
Dimensions de la clavette : L 56 mm - H 10 mm
Poids de la dent : 1,5 kg
Poids du porte-dent : 1,6 kg
Poids total du pack : 3,1 kg
Effort d'arrachement : 6 000 kg
Profil de lame ESTRONG compatible : 150 x 16 mm / 150 x 20 mm
Matière (dent et porte-dent) : acier allié trempé et revenu
Composition : acier obtenu à partir du 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
Fabrication : moulage à modèle perdu « lost foam »
Dureté de la dent : 450 à 500 HB
Résistance à la traction : supérieure à 1 500 MPa
Limite d'élasticité : supérieure à 1 200 MPa
Clavette : deux inserts métalliques reliés par une partie interne en caoutchouc haute élasticité, réutilisable et compatible avec les systèmes ESTI GOLD et SILVER
Plage de température de la clavette : -40 °C à +125 °C
Montage : souder le porte-dent sur le godet, positionner la dent sur le porte-dent, effectuer une rotation complète afin de supprimer l'effet de la gravité puis insérer la clavette dans son logement jusqu'au verrouillage complet
Démontage : retirer la clavette à l'aide d'un outil puis effectuer les opérations de montage dans l'ordre inverse
Verrouillage : système totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
Conception du porte-dent : nez sans trou ni arête vive pour un montage simple et un remplacement des pièces d'usure quelle que soit la position du godet
Préparation au soudage : surfaces de joint propres et sèches, préchauffage recommandé, utilisation d'un flux basique à faible teneur en hydrogène et soudage dans les zones prévues
Recommandation : ne jamais souder le porte-dent avec la dent et la clavette déjà assemblées afin de préserver les performances du système.
ESTI
VIA DEI BAICC
25074 - IDRO (BRESCIA)
ITALIE
info@esti.it
Questions produits
Ce pack est-il compatible avec mon godet de mini-pelle ?
Ce système est conçu pour les godets de mini-pelles avec une épaisseur de lame comprise entre 16 et 20 mm. Il est compatible avec le profil de lame ESTRONG 150 x 16 mm ou 150 x 20 mm, assurant un montage adapté aux équipements de 1 à 4,5 tonnes.
Quels sont les éléments inclus dans ce pack et leur rôle ?
Le pack comprend une dent de godet ESTI GOLD E 926 en acier allié trempé, un porte-dent à souder ESTI GOLD E 905 avec un nez sans trou ni arête vive, et une clavette ESTI E 745 composée de deux inserts métalliques reliés par un caoutchouc haute élasticité. Ensemble, ils assurent un montage rapide, un verrouillage fiable et une bonne résistance à l’usure.
Comment se réalise le montage et le verrouillage de la dent sur le porte-dent ?
Le porte-dent doit être soudé sur le godet. Ensuite, la dent se positionne sur le porte-dent et se verrouille par une rotation complète qui élimine l’effet de la gravité. La clavette est ensuite insérée dans son logement pour garantir un verrouillage sécurisé sans sollicitation pendant l’utilisation.
Quelles sont les caractéristiques techniques qui garantissent la résistance à l’usure ?
La dent et le porte-dent sont fabriqués en acier allié trempé et revenu, avec une dureté de 450 à 500 HB. La résistance à la traction est supérieure à 1500 MPa et la limite d’élasticité dépasse 1200 MPa, assurant une bonne durabilité même dans des conditions de travail exigeantes.
La clavette est-elle réutilisable et compatible avec d’autres systèmes ?
Oui, la clavette ESTI E 745 est réutilisable grâce à sa conception avec deux inserts métalliques reliés par un caoutchouc haute élasticité. Elle est compatible avec les systèmes ESTI GOLD et SILVER, offrant une solution polyvalente pour le remplacement des pièces d’usure.
Quelles précautions faut-il prendre lors du soudage du porte-dent ?
Le porte-dent doit être soudé seul, sans la dent ni la clavette assemblées, afin de préserver les performances du système. Il est recommandé de préparer des surfaces propres et sèches, de préchauffer la zone, d’utiliser un flux basique à faible teneur en hydrogène et de souder uniquement dans les zones prévues.
