Ensemble dent + Porte dent épaisseur de lame 16 mm + Clavette GOLD E921 pour mini pelle 1 à 4,5T - ESTI
Référence : BATIPACKGOLD01
Découvrez Ensemble dent + Porte dent épaisseur de lame 16 mm + Clavette GOLD E921 pour mini pelle 1 à 4,5T - ESTI disponible à l'achat
- Installation rapide et montage sécurisé grâce au système GOLD
- Matériaux en acier allié trempé pour une grande résistance
- Clavette réutilisable assurant un verrouillage fiable
- Compatible avec godets de mini-pelles 1 à 4.5 tonnes
- Effort d'arrachement du porte-dent de 3 500 kg
Le pack regroupe les trois éléments indispensables au montage complet d'un système de dent de godet : une dent de godet E 921, un porte-dent à souder E 901 et une clavette de verrouillage E 741. Conçu pour les godets de mini-pelles, cet ensemble garantit une installation rapide, un maintien fiable et un remplacement simplifié des pièces d'usure. La dent E 921, fabriquée en acier allié trempé et revenu par moulage à modèle perdu, se monte sur le porte-dent E 901 puis se verrouille par rotation complète grâce à la clavette E 741. Le système ESTI GOLD assure un verrouillage sécurisé, indépendant des efforts de travail, avec un nez de porte-dent sans trou ni arête vive pour une meilleure résistance. La clavette, composée de deux inserts métalliques reliés par une partie en caoutchouc haute élasticité, est réutilisable et compatible avec les gammes ESTI GOLD et SILVER. Ce pack est la solution idéale pour disposer de tous les composants nécessaires au remplacement complet d'un système de dents de godet.

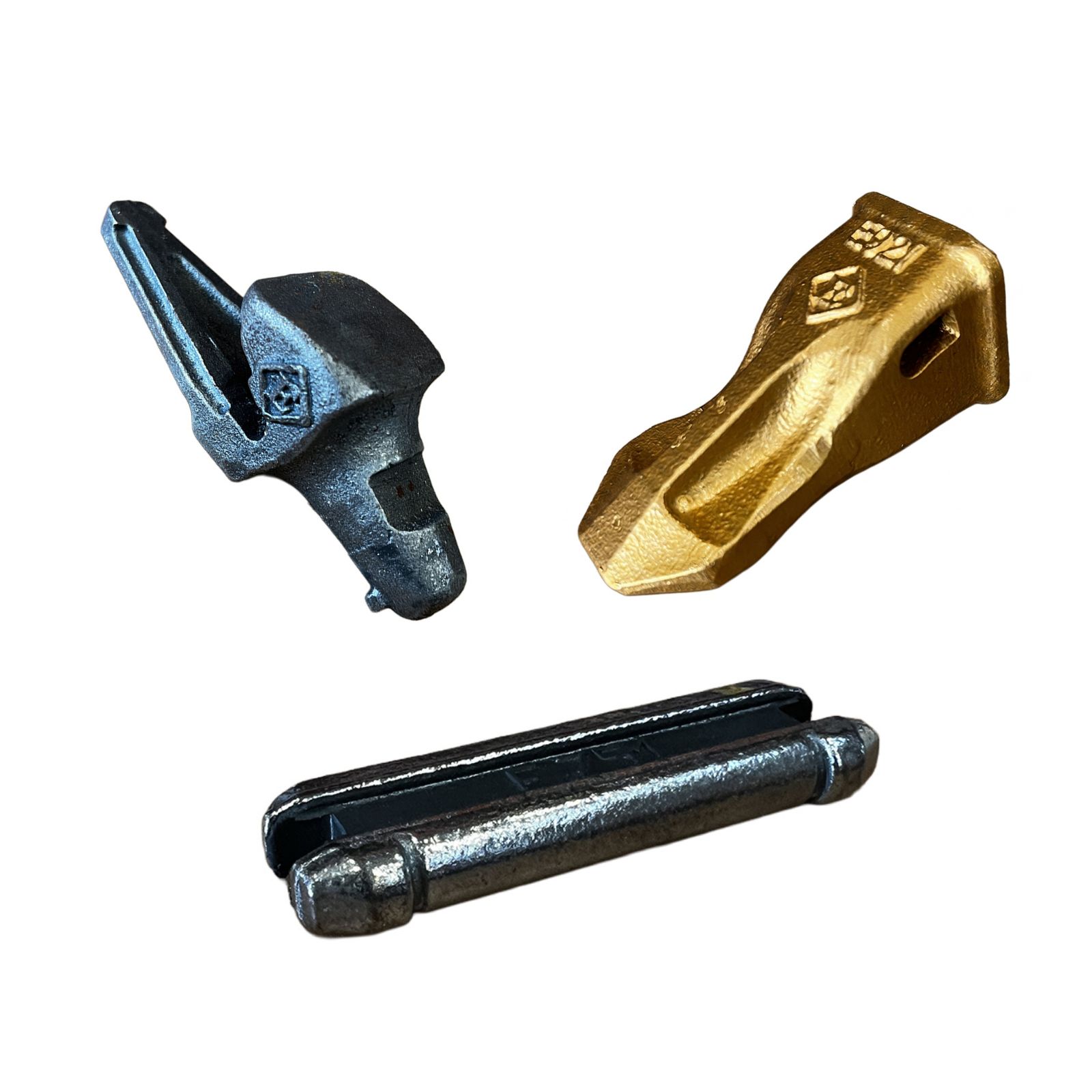

Contenu du pack : 1 dent de godet ESTI GOLD E 921 + 1 porte-dent à souder ESTI GOLD E 901 + 1 clavette ESTI E 741
Système : GOLD Bucket Tooth System
Taille d'accouplement : G1
Application : godets de mini-pelles
Références ESTI : E 921 (dent) - E 901 (porte-dent) - E 741 (clavette)
Compatibilité : système complet ESTI GOLD, clavette compatible avec les gammes ESTI GOLD & SILVER
Dimensions dent : L 109 mm - B 50 mm - H 52 mm
Dimensions porte-dent : L 147 mm - A 46 mm - B 89 mm
Dimensions clavette : L 43 mm - H 8 mm
Poids dent : 0,7 kg
Poids porte-dent : 0,8 kg
Poids total du pack : 1,5 kg
Effort d'arrachement du porte-dent : 3 500 kg
Angle K : 24°
Angle D : 14°
Épaisseur de lame H : 16 mm
Profil de lame ESTRONG correspondant : 110 x 16 mm
Matière (dent et porte-dent) : acier allié trempé et revenu
Composition : acier obtenu à partir du 30CrMo4, avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
Fabrication : moulage à modèle perdu « lost foam »
Dureté indicative de la dent : 450 à 500 HB
Résistance à la traction indicative : supérieure à 1 500 MPa
Limite d'élasticité indicative : supérieure à 1 200 MPa
Construction de la clavette : deux inserts métalliques reliés par une partie interne en caoutchouc haute élasticité
Propriétés de la clavette : réutilisable
Plage de température de la clavette : -40 °C à +125 °C
Montage : positionner le porte-dent sur la lame et le souder selon les recommandations, monter la dent sur le porte-dent déjà soudé, effectuer une rotation complète puis insérer la clavette dans son logement jusqu'en butée à l'aide d'un outil
Démontage : retirer la clavette à l'aide d'un outil puis effectuer les opérations de montage dans l'ordre inverse
Conception : nez de porte-dent sans trou ni arête vive pour un montage simple et fiable
Remplacement : possible quelle que soit la position du godet, sans effet de la gravité
Verrouillage : totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
Préparation au soudage : surfaces propres et sèches, préchauffage conseillé, utilisation d'un flux basique à faible teneur en hydrogène, largeur de soudure adaptée aux dimensions du porte-dent
Précaution : ne jamais souder le porte-dent lorsque la dent et la clavette sont déjà montées afin d'éviter leur détérioration.
ESTI
VIA DEI BAICC
25074 - IDRO (BRESCIA)
ITALIE
info@esti.it
Questions produits
À quels types de mini-pelles ce système de dent est-il compatible ?
Ce pack est compatible avec les godets de mini-pelles dont le poids est compris entre 1 et 4,5 tonnes. Il est conçu spécifiquement pour ce type d’engins afin d’assurer un montage adapté et sécurisé.
Quels sont les matériaux utilisés pour la dent et le porte-dent, et quelles sont leurs propriétés mécaniques ?
La dent et le porte-dent sont fabriqués en acier allié trempé et revenu, issu d’un acier 30CrMo4 optimisé. La dent présente une dureté indicative de 450 à 500 HB, une résistance à la traction supérieure à 1 500 MPa et une limite d’élasticité supérieure à 1 200 MPa, garantissant une bonne résistance à l’usure et aux efforts mécaniques.
Comment fonctionne le système de verrouillage avec la clavette GOLD ?
La dent se monte sur le porte-dent déjà soudé, puis se verrouille par une rotation complète grâce à la clavette GOLD. Cette dernière est composée de deux inserts métalliques reliés par un caoutchouc haute élasticité, ce qui assure un verrouillage fiable et réutilisable, indépendant des efforts de travail.
Quelles sont les dimensions principales de la dent, du porte-dent et de la clavette ?
La dent mesure 109 mm de longueur, 50 mm de largeur et 52 mm de hauteur. Le porte-dent fait 147 mm de longueur, 46 mm en hauteur et 89 mm en largeur. La clavette mesure 43 mm de longueur et 8 mm de hauteur. L’épaisseur de lame compatible est de 16 mm.
Quelles précautions doivent être prises lors du montage et du soudage du porte-dent ?
Le porte-dent doit être soudé sur une lame propre et sèche, avec un préchauffage conseillé et l’utilisation d’un flux basique à faible teneur en hydrogène. Il est important de ne jamais souder le porte-dent lorsque la dent et la clavette sont déjà montées afin d’éviter leur détérioration.
