Ensemble dent + Porte dent épaisseur de lame 20 mm + Clavette GOLD E926 pour pelle 5 à 7,5T - ESTI
Référence : BATIPACKGOLD04
Découvrez Ensemble dent + Porte dent épaisseur de lame 20 mm + Clavette GOLD E926 pour pelle 5 à 7,5T - ESTI disponible à l'achat
- Montage rapide et verrouillage sécurisé par rotation complète
- Résistance élevée avec acier allié trempé et revenu 450 à 500 HB
- Compatible godets pelles 5 à 7.5T avec épaisseur lame 20 mm
- Clavette réutilisable en caoutchouc haute élasticité
- Effort d'arrachement supporté jusqu'à 6 500 kg

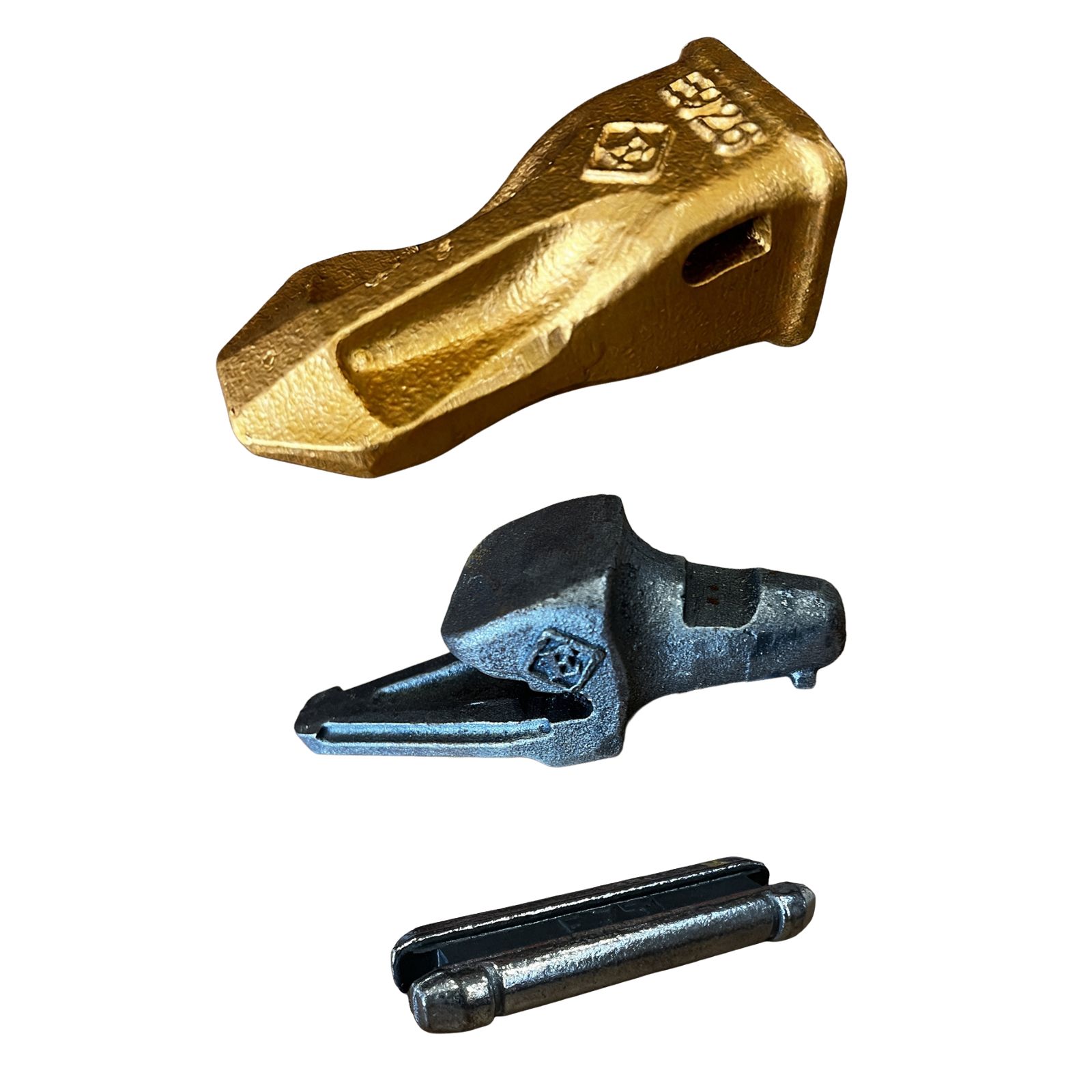

Le pack réunit les trois composants indispensables pour le remplacement complet d'un système de dent de godet : une dent de godet ESTI GOLD E 926, un porte-dent à souder ESTI GOLD E 906 et une clavette de verrouillage ESTI E 745. Destiné aux godets de pelles, cet ensemble garantit un montage rapide, un verrouillage sécurisé et une excellente résistance à l'usure pour les travaux intensifs. La dent E 926, fabriquée en acier allié trempé et revenu par moulage à modèle perdu, se monte sur le porte-dent E 906 déjà soudé puis se verrouille par une rotation complète, supprimant ainsi l'effet de la gravité. Le porte-dent ESTI GOLD E 906 est doté d'un nez sans trou ni arête vive, assurant une installation simple et un remplacement facilité des pièces d'usure, quelle que soit la position du godet. La clavette E 745, compatible avec les systèmes ESTI GOLD et SILVER, est composée de deux inserts métalliques reliés par une partie en caoutchouc haute élasticité, garantissant un maintien fiable et une réutilisation possible. Ce pack complet constitue une solution pratique et économique pour disposer de tous les éléments compatibles nécessaires au remplacement d'un système de dents de godet ESTI GOLD G6.
Contenu du pack : 1 dent de godet ESTI GOLD E 926, 1 porte-dent à souder ESTI GOLD E 906 et 1 clavette ESTI E 745
Système : GOLD Bucket Tooth System
Application : godets de pelles
Taille d'accouplement : G6
Compatibilité : dent E 926, porte-dent E 906 et clavette E 745
Dimensions de la dent : L 142 mm - B 65 mm - H 72 mm
Dimensions du porte-dent : L 179 mm - A 60 mm - B 109 mm
Angle K : 23°
Épaisseur de lame : 20 mm
Angle D : 12,5°
Dimensions de la clavette : L 56 mm - H 10 mm
Poids de la dent : 1,5 kg
Poids du porte-dent : 1,8 kg
Poids total du pack : 3,3 kg
Effort d'arrachement : 6 500 kg
Profil de lame ESTRONG compatible : 150 x 20 mm
Matière (dent et porte-dent) : acier allié trempé et revenu
Composition : acier obtenu à partir du 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
Fabrication : moulage à modèle perdu « lost foam »
Dureté de la dent : 450 à 500 HB
Résistance à la traction : supérieure à 1 500 MPa
Limite d'élasticité : supérieure à 1 200 MPa
Clavette : deux inserts métalliques reliés par une partie interne en caoutchouc haute élasticité, réutilisable et compatible avec les systèmes ESTI GOLD et SILVER
Plage de température de la clavette : -40 °C à +125 °C
Montage : souder le porte-dent sur le godet, positionner la dent sur le porte-dent, effectuer une rotation complète afin de supprimer l'effet de la gravité puis insérer la clavette dans son logement jusqu'au verrouillage complet
Démontage : retirer la clavette à l'aide d'un outil puis effectuer les opérations de montage dans l'ordre inverse
Verrouillage : système totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
Conception du porte-dent : nez sans trou ni arête vive pour un montage simple et un remplacement des pièces d'usure quelle que soit la position du godet
Préparation au soudage : surfaces de joint propres et sèches, préchauffage recommandé, utilisation d'un flux basique à faible teneur en hydrogène et soudage dans les zones prévues
Recommandation : ne jamais souder le porte-dent avec la dent et la clavette déjà assemblées afin de préserver les performances du système.
ESTI
VIA DEI BAICC
25074 - IDRO (BRESCIA)
ITALIE
info@esti.it
Questions produits
À quels types de pelles ce système de dent est-il compatible ?
Ce pack est compatible avec les godets de pelles pesant entre 5 et 7,5 tonnes, avec une épaisseur de lame de 20 mm. Il s’adapte spécifiquement aux accouplements de taille G6.
Quels sont les composants inclus dans ce pack et leur fonction ?
Le pack comprend une dent de godet ESTI GOLD E 926, un porte-dent à souder ESTI GOLD E 906 et une clavette ESTI E 745. La dent se monte sur le porte-dent préalablement soudé, puis se verrouille par rotation complète. La clavette assure un verrouillage sécurisé et est réutilisable grâce à sa partie en caoutchouc haute élasticité.
Comment se déroule le montage de ce système de dent ?
Le porte-dent doit être soudé sur le godet en respectant les recommandations de préparation et de soudage. Ensuite, la dent se positionne sur le porte-dent, puis une rotation complète est effectuée pour supprimer l’effet de la gravité. Enfin, la clavette est insérée dans son logement jusqu’au verrouillage complet.
Quelles sont les caractéristiques mécaniques de la dent et du porte-dent ?
La dent et le porte-dent sont fabriqués en acier allié trempé et revenu, avec une dureté comprise entre 450 et 500 HB. La résistance à la traction dépasse 1 500 MPa et la limite d’élasticité est supérieure à 1 200 MPa, assurant une bonne résistance à l’usure et aux efforts mécaniques.
Quelles précautions sont nécessaires lors du soudage du porte-dent ?
Il est recommandé de souder le porte-dent seul, sans la dent ni la clavette assemblées, afin de préserver les performances du système. Les surfaces de joint doivent être propres et sèches, un préchauffage est conseillé, ainsi que l’utilisation d’un flux basique à faible teneur en hydrogène et le soudage dans les zones prévues.
