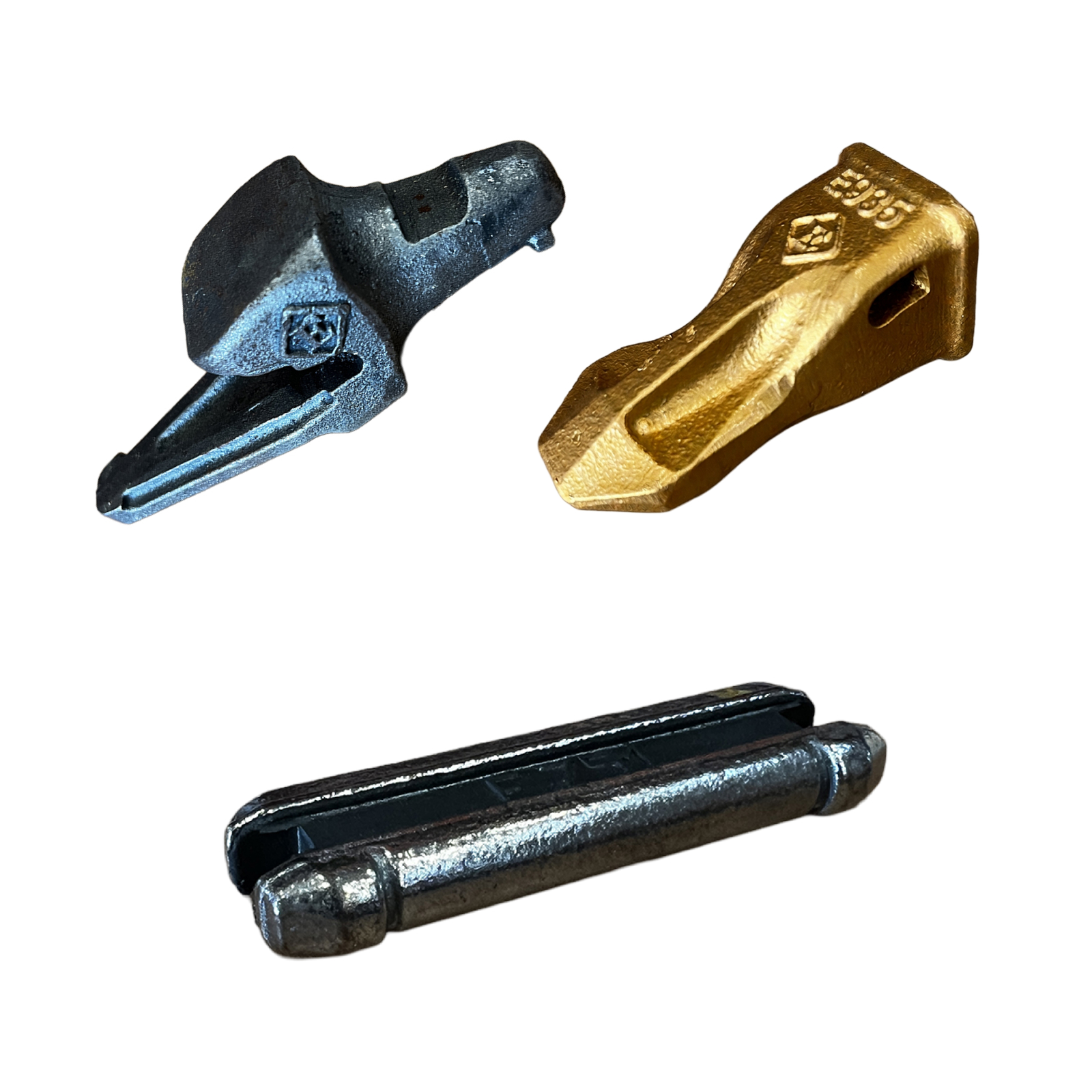

Ensemble dent + Porte dent épaisseur de lame 35 mm + Clavette GOLD E935 pour pelle 15 à 20T - ESTI
Référence : BATIPACKGOLD11
Découvrez Ensemble dent + Porte dent épaisseur de lame 35 mm + Clavette GOLD E935 pour pelle 15 à 20T - ESTI disponible à l'achat
- Montage simple et sécurisé sans outil spécifique
- Résistance élevée grâce à l'acier allié trempé et revenu
- Maintenance facilitée avec remplacement possible en toute position
- Clavette élastique réutilisable assurant un verrouillage fiable
- Conçu pour des pelles de 15 à 20 tonnes avec lame de 35 mm
Le pack ESTI GOLD rassemble trois composants essentiels pour équiper ou remplacer le système de dents d'un godet de pelle : le porte-dent à souder E 915.1, la dent de godet E 935 et la clavette E 753. Conçu pour répondre aux exigences des professionnels du terrassement, des travaux publics, des carrières et de la démolition, cet ensemble garantit une excellente résistance à l'usure, un montage sécurisé et une maintenance simplifiée. Grâce au système GOLD Bucket Tooth System, les interventions de remplacement des pièces d'usure sont rapides et fiables, permettant de limiter les temps d'arrêt des machines tout en conservant des performances de creusement optimales.
Le porte-dent à souder ESTI GOLD E 915.1, taille G15, constitue la base de ce système. Destiné aux godets de pelles, il est conçu pour être soudé directement sur la lame et recevoir la dent E 935. Son nez sans trou ni arête vive améliore sa robustesse et réduit les zones de faiblesse. Son système de verrouillage, entièrement lié à la dent et non sollicité pendant le travail, assure une fixation particulièrement fiable. Le remplacement des composants reste possible quelle que soit la position du godet, ce qui facilite les opérations de maintenance sur chantier. Fabriqué en acier allié trempé et revenu selon un procédé de moulage à modèle perdu, le porte-dent E 915.1 offre une excellente résistance aux contraintes mécaniques et à l'abrasion.
La dent de godet ESTI GOLD E 935 complète parfaitement le porte-dent E 915.1. Compatible également avec le porte-dent E 915, elle se distingue par sa conception robuste en acier allié trempé et revenu. Son installation est simple : la dent est positionnée sur le porte-dent déjà soudé puis verrouillée après une rotation complète, supprimant ainsi l'effet de la gravité sur le système de fixation. Cette conception garantit une excellente tenue en service tout en facilitant les opérations de remplacement. Grâce à sa fabrication par moulage à modèle perdu, la dent E 935 présente une grande résistance à l'usure et aux efforts importants rencontrés lors des travaux de terrassement intensifs.
La clavette ESTI E 753 assure le verrouillage définitif de la dent sur le porte-dent. Compatible avec les systèmes ESTI SILVER et GOLD, elle est composée de deux inserts métalliques reliés par une partie centrale en caoutchouc à forte élasticité. Cette conception permet un maintien sûr tout en autorisant plusieurs réutilisations lors des opérations d'entretien. La clavette reste uniquement liée à la dent et n'est pas sollicitée pendant l'utilisation, ce qui améliore sa durée de vie et la fiabilité de l'ensemble.
En réunissant les références E 915.1, E 935 et E 753, ce pack constitue une solution complète pour équiper un godet de pelle avec un système de dents performant, robuste et durable. Facile à installer, conçu pour résister aux conditions de travail les plus exigeantes et pensé pour simplifier les opérations de maintenance, cet ensemble ESTI GOLD G15 répond parfaitement aux attentes des professionnels recherchant un équipement fiable, sécurisé et offrant une excellente longévité.
Porte-dent à souder ESTI GOLD E 915.1
• Référence ESTI : E 915.1
• Système : GOLD Bucket Tooth System
• Type : Porte-dent à souder
• Application : Pelle
• Taille d'accouplement : G15
• Dimensions : L 338 mm / A 104 mm / B 209 mm
• Angle K : 23°
• Angle D : 9°
• Épaisseur de lame (H) : 35 mm
• Poids : 9,4 kg
• Effort d'arrachement : 17 000 kg
• Dent compatible : E 935
• Clavette compatible : E 753
• Profil de lame ESTRONG correspondant : 300 x 35 mm
• Montage simple et fiable
• Nez sans trou et sans arête vive
• Remplacement possible avec le godet dans n'importe quelle position
• Verrouillage totalement sécurisé, lié uniquement à la dent et non sollicité pendant l'utilisation
• Matière : Acier allié trempé et revenu
• Composition : Acier obtenu à partir du 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
• Fabrication : Moulage à modèle perdu (Lost Foam)
• Préparation au soudage : Surfaces de joint propres et sèches
• Positionnement : Vérifier le bon accouplement du porte-dent avec la lame puis effectuer des points de soudure
• Préchauffage conseillé afin de favoriser l'évacuation de l'hydrogène de l'acier et de réduire le risque de fissuration
• Soudage : Utiliser un flux basique à faible teneur en hydrogène et déposer le métal de soudure dans les zones prévues
• Largeur de soudure proportionnelle aux dimensions du porte-dent
• Précaution : Ne jamais souder sur la lame l'ensemble déjà assemblé afin d'éviter d'endommager la clavette
Dent de godet ESTI GOLD E 935
• Référence ESTI : E 935
• Système : GOLD Bucket Tooth System
• Type : Dent de godet
• Taille d'accouplement : G15
• Dimensions : L 252 mm / B 110 mm / H 112 mm
• Poids : 6,8 kg
• Porte-dents compatibles : E 915 / E 915.1
• Clavette compatible : E 753
• Matière : Acier allié trempé et revenu
• Composition : Acier obtenu à partir du 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
• Fabrication : Moulage à modèle perdu (Lost Foam)
• Dureté indicative : 450 à 500 HB
• Résistance à la traction indicative : Supérieure à 1 500 MPa
• Limite d'élasticité indicative : Supérieure à 1 200 MPa
• Montage : Positionner la dent sur le porte-dent déjà soudé / effectuer une rotation complète / installer la clavette dans son logement à l'aide d'un outil
• Démontage : Retirer la clavette à l'aide d'un outil puis effectuer les étapes de démontage dans l'ordre inverse
• Verrouillage totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
Clavette ESTI E 753
• Référence ESTI : E 753
• Type : Clavette de verrouillage
• Taille d'accouplement : G15
• Dimensions : L 102 mm / H 13 mm
• Dent compatible : E 935
• Porte-dents compatibles : E 915 / E 915.1
• Compatibilité : Gammes ESTI SILVER et GOLD
• Fonction : Maintenir la dent de godet sur le porte-dent
• Construction : Deux inserts métalliques reliés par une partie interne en caoutchouc
• Forte élasticité et réutilisable
• Verrouillage totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
• Installation : Positionner la clavette dans le logement de la dent selon sa forme puis l'insérer sur toute sa longueur à l'aide d'un outil
• Démontage : Retirer la clavette à l'aide d'un outil
• Plage de température : -40 °C à +125 °C
ESTI
VIA DEI BAICC
25074 - IDRO (BRESCIA)
ITALIE
info@esti.it
Questions produits
Ce produit est-il compatible avec ma pelle de 15 à 20 tonnes ?
Oui, cet ensemble est conçu spécifiquement pour des pelles pesant entre 15 et 20 tonnes avec une lame d’une épaisseur de 35 mm. Le porte-dent ESTI GOLD E 915.1 et la dent E 935 sont dimensionnés pour cette plage d’équipement, garantissant un bon accouplement et une fixation fiable.
Comment se déroule le montage de la dent sur le porte-dent ?
Le porte-dent doit être soudé sur la lame de la pelle en respectant les consignes de préchauffage et soudage pour éviter toute fissuration. Une fois le porte-dent en place, la dent est simplement positionnée, tournée complètement pour verrouiller, puis fixée à l’aide de la clavette élastique E 753, ce qui assure un verrouillage sécurisé sans solliciter la clavette pendant l’utilisation.
Quels sont les matériaux et traitements utilisés pour garantir la résistance de cet ensemble ?
Le porte-dent et la dent sont fabriqués en acier allié trempé et revenu, issu du 30CrMo4 avec un procédé de moulage à modèle perdu. Cette composition et traitement thermique procurent une excellente résistance à l’usure, aux efforts mécaniques et à l’abrasion, adaptée aux travaux intensifs de terrassement et démolition.
La clavette est-elle réutilisable et comment est-elle conçue ?
La clavette ESTI E 753 est composée de deux inserts métalliques reliés par une partie centrale en caoutchouc à forte élasticité. Elle est réutilisable plusieurs fois lors des opérations d’entretien et assure un verrouillage fiable tout en n’étant pas sollicitée en service, ce qui prolonge sa durée de vie.
Peut-on remplacer la dent sans démonter le godet de la pelle ?
Oui, le système GOLD Bucket Tooth System permet un remplacement simple et sécurisé de la dent même lorsque le godet est en position, facilitant ainsi les interventions de maintenance sur chantier sans nécessiter de démontage complet.
