Ensemble dent + Porte dent épaisseur de lame 40 mm + Clavette GOLD E935 pour pelle 21 à 35 T - ESTI
Référence : BATIPACKGOLD10
Découvrez Ensemble dent + Porte dent épaisseur de lame 40 mm + Clavette GOLD E935 pour pelle 21 à 35 T - ESTI disponible à l'achat
- Montage simple et sécurisé sans outil spécifique
- Résistance élevée grâce à l’acier allié trempé et revenu
- Remplacement possible avec godet en toute position
- Verrouillage fiable non sollicité en fonctionnement
- Compatible avec pelles de 21 à 35 tonnes

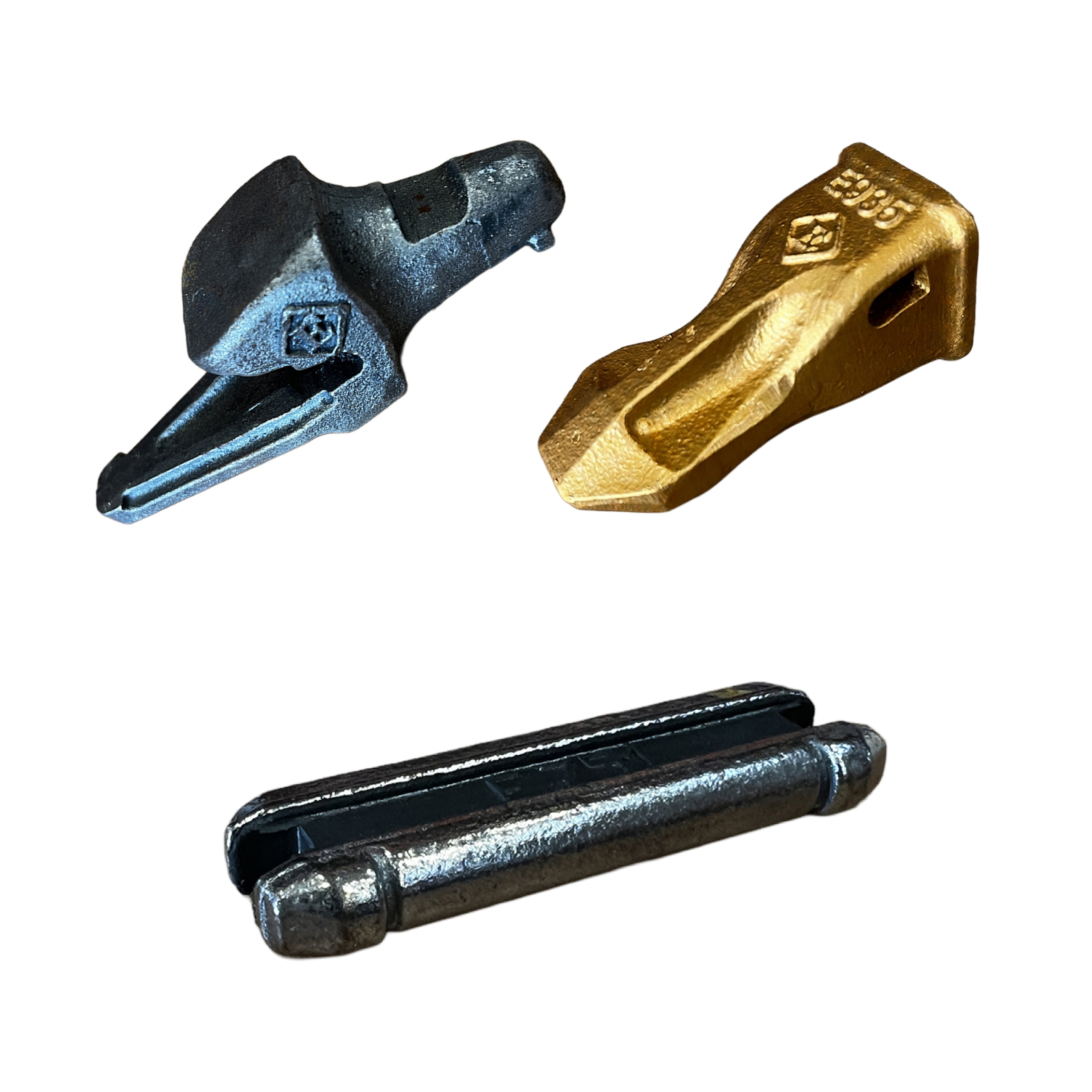

Le pack ESTI GOLD réunit trois composants indispensables pour équiper un godet de pelle avec un système de dents performant et durable : le porte-dent à souder E 915, la dent de godet E 935 et la clavette E 753. Développé pour répondre aux contraintes des travaux publics, du terrassement, des carrières et de la démolition, cet ensemble offre une excellente résistance à l'usure, un montage sécurisé et un remplacement rapide des pièces d'usure. Grâce au système GOLD Bucket Tooth System, les interventions de maintenance sont simplifiées tout en garantissant une fixation fiable, même dans les conditions de travail les plus exigeantes. Ce pack constitue une solution complète pour maintenir les performances de creusement de votre pelle tout en limitant les temps d'immobilisation.
Le porte-dent à souder ESTI GOLD E 915, taille G15, est conçu pour être soudé directement sur le godet et recevoir la dent E 935. Sa conception avec un nez sans trou ni arête vive améliore sa robustesse et réduit les zones de faiblesse. Le système de verrouillage est entièrement lié à la dent et n'est pas sollicité pendant le travail, garantissant une sécurité optimale. Le remplacement des pièces peut être réalisé quelle que soit la position du godet, ce qui facilite les opérations de maintenance sur chantier. Fabriqué en acier allié trempé et revenu par moulage à modèle perdu, le porte-dent E 915 offre une excellente résistance aux chocs, aux efforts mécaniques et à l'abrasion.
La dent de godet ESTI GOLD E 935 est spécialement conçue pour fonctionner avec les porte-dents E 915 et E 915.1. Réalisée en acier allié trempé et revenu, elle bénéficie d'une très grande résistance à l'usure ainsi que d'excellentes propriétés mécaniques. Son montage est simple : la dent est positionnée sur le porte-dent déjà soudé puis verrouillée après une rotation complète, supprimant ainsi l'effet de la gravité sur le système de fixation. Compatible avec la clavette E 753, elle assure une excellente tenue en utilisation intensive et contribue à maintenir des performances de pénétration optimales.
La clavette ESTI E 753 complète le système en assurant le verrouillage définitif de la dent sur le porte-dent. Compatible avec les gammes ESTI SILVER et GOLD, elle est constituée de deux inserts métalliques reliés par une partie centrale en caoutchouc à forte élasticité. Cette conception permet un maintien fiable tout en autorisant la réutilisation de la clavette lors des opérations de maintenance. Le verrouillage reste uniquement lié à la dent et la clavette n'est pas sollicitée pendant le fonctionnement, ce qui améliore sa durée de vie et la sécurité de l'ensemble.
En associant les références E 915, E 935 et E 753, ce pack propose une solution complète, robuste et fiable pour équiper les godets de pelles. Facile à installer, conçu pour résister aux environnements les plus exigeants et pensé pour réduire les temps de maintenance, cet ensemble ESTI GOLD G15 constitue un choix idéal pour les professionnels recherchant des composants performants, durables et parfaitement compatibles.
Porte-dent à souder ESTI GOLD E 915
• Référence ESTI : E 915
• Système : GOLD Bucket Tooth System
• Type : Porte-dent à souder
• Application : Pelle
• Taille d'accouplement : G15
• Dimensions : L 338 mm / A 104 mm / B 207 mm
• Angle K : 24°
• Angle D : 9°
• Épaisseur de lame (H) : 40 mm
• Poids : 9 kg
• Effort d'arrachement : 17 000 kg
• Dent compatible : E 935
• Clavette compatible : E 753
• Profil de lame ESTRONG correspondant : 300 x 40 mm
• Montage simple et fiable
• Nez sans trou ni arête vive
• Remplacement possible avec le godet dans n'importe quelle position
• Verrouillage totalement sécurisé, lié uniquement à la dent et non sollicité pendant l'utilisation
• Matière : Acier allié trempé et revenu
• Composition : Acier obtenu à partir du 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
• Fabrication : Moulage à modèle perdu (Lost Foam)
• Préparation au soudage : Surfaces de joint propres et sèches
• Positionnement : Vérifier le bon accouplement du porte-dent avec la lame puis effectuer des points de soudure
• Préchauffage conseillé afin de favoriser l'évacuation de l'hydrogène de l'acier et de réduire le risque de fissuration
• Soudage : Utiliser un flux basique à faible teneur en hydrogène et déposer le métal de soudure dans les zones prévues
• Largeur de soudure proportionnelle aux dimensions du porte-dent
• Précaution : Ne jamais souder sur la lame l'ensemble déjà assemblé afin d'éviter d'endommager la clavette
Dent de godet ESTI GOLD E 935
• Référence ESTI : E 935
• Système : GOLD Bucket Tooth System
• Type : Dent de godet
• Taille d'accouplement : G15
• Dimensions : L 252 mm / B 110 mm / H 112 mm
• Poids : 6,8 kg
• Porte-dents compatibles : E 915 / E 915.1
• Clavette compatible : E 753
• Matière : Acier allié trempé et revenu
• Composition : Acier obtenu à partir du 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
• Fabrication : Moulage à modèle perdu (Lost Foam)
• Dureté indicative : 450 à 500 HB
• Résistance à la traction indicative : Supérieure à 1 500 MPa
• Limite d'élasticité indicative : Supérieure à 1 200 MPa
• Montage : Positionner la dent sur le porte-dent déjà soudé / effectuer une rotation complète / installer la clavette dans son logement à l'aide d'un outil
• Démontage : Retirer la clavette à l'aide d'un outil puis effectuer les étapes dans l'ordre inverse
• Verrouillage totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
Clavette ESTI E 753
• Référence ESTI : E 753
• Type : Clavette de verrouillage
• Taille d'accouplement : G15
• Dimensions : L 102 mm / H 13 mm
• Dent compatible : E 935
• Porte-dents compatibles : E 915 / E 915.1
• Compatibilité : Gammes ESTI SILVER et GOLD
• Fonction : Maintenir la dent de godet sur le porte-dent
• Construction : Deux inserts métalliques reliés par une partie interne en caoutchouc
• Forte élasticité et réutilisable
• Verrouillage totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
• Installation : Positionner la clavette dans le logement de la dent selon sa forme puis l'insérer sur toute sa longueur à l'aide d'un outil
• Démontage : Retirer la clavette à l'aide d'un outil
• Plage de température : -40 °C à +125 °C
ESTI
VIA DEI BAICC
25074 - IDRO (BRESCIA)
ITALIE
info@esti.it
Questions produits
À quelles pelles cet ensemble dent + porte dent + clavette est-il compatible ?
Ce pack ESTI GOLD est compatible avec les pelles pesant de 21 à 35 tonnes. Il est conçu spécifiquement pour les godets ayant une épaisseur de lame de 40 mm et un profil de lame ESTRONG 300 x 40 mm.
Comment se réalise le montage de la dent sur le porte-dent ?
La dent E 935 se positionne sur le porte-dent E 915 déjà soudé au godet, puis se verrouille après une rotation complète. La clavette E 753 est ensuite insérée pour assurer un verrouillage définitif, sans être sollicitée pendant l’utilisation.
Quels matériaux et traitements garantissent la résistance de cet ensemble ?
Le porte-dent et la dent sont fabriqués en acier allié trempé et revenu, avec une composition optimisée à partir du 30CrMo4. Ce procédé assure une grande résistance à l’usure, aux chocs et aux efforts mécaniques.
Quelles sont les précautions à prendre lors du soudage du porte-dent ?
Le porte-dent doit être soudé sur une lame propre et sèche, avec un préchauffage conseillé pour éviter la fissuration liée à l’hydrogène. Il est important de ne pas souder l’ensemble déjà monté pour ne pas endommager la clavette.
Le remplacement des pièces est-il possible avec le godet en position quelconque ?
Oui, le système permet un remplacement simple et sécurisé des composants quelle que soit la position du godet, facilitant ainsi la maintenance sur chantier.
