Ensemble dent + Porte dent épaisseur de lame 50 mm + Clavette GOLD E937 pour pelle 35 à 50T - ESTI
Référence : BATIPACKGOLD12
Découvrez Ensemble dent + Porte dent épaisseur de lame 50 mm + Clavette GOLD E937 pour pelle 35 à 50T - ESTI disponible à l'achat
- Montage simple et rapide sans outil spécifique
- Haute résistance à l'usure grâce à l'acier allié trempé
- Verrouillage sécurisé sans sollicitation pendant l'usage
- Compatible avec pelles de 35 à 50 tonnes
- Maintenance facilitée pour limiter les temps d'arrêt

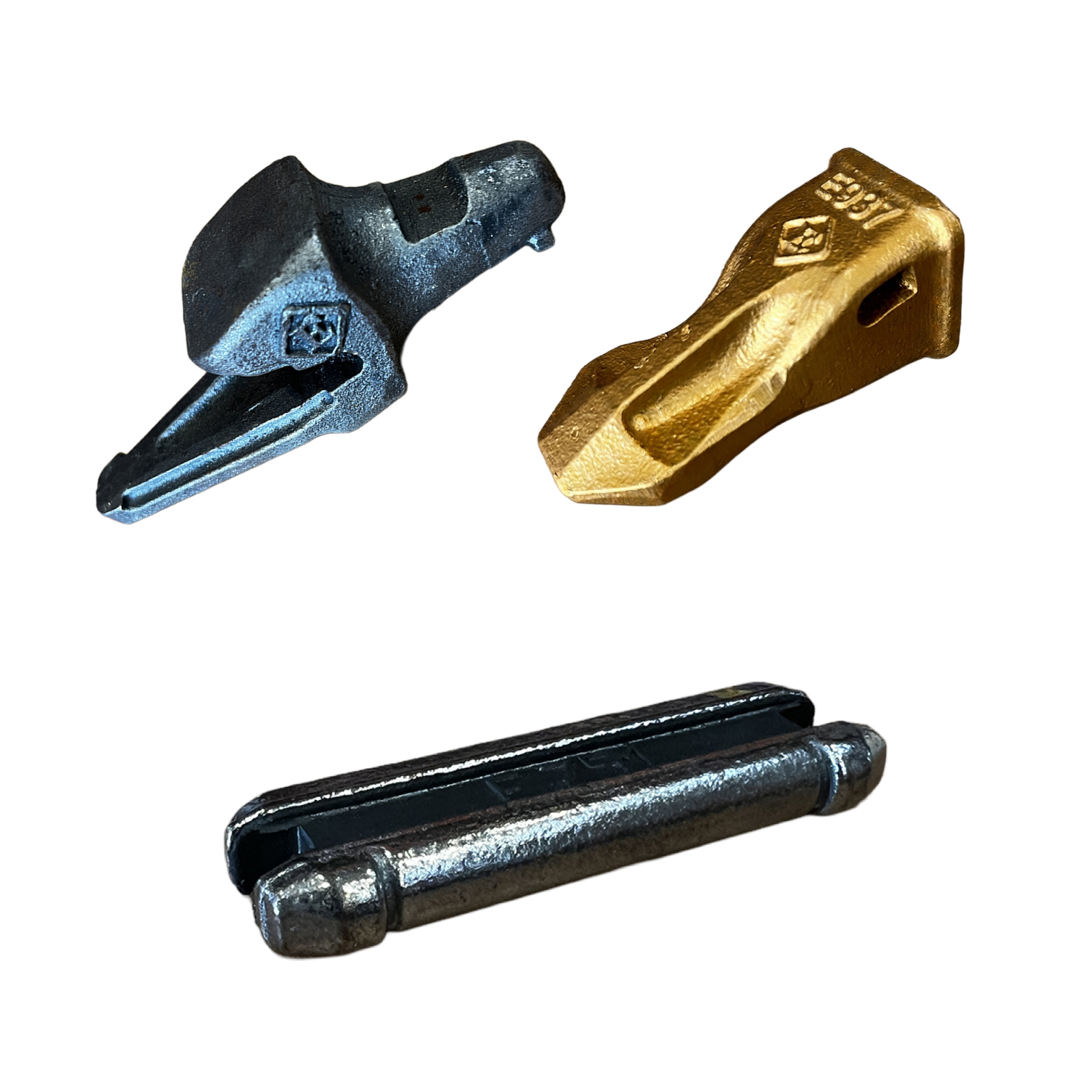

Le pack ESTI GOLD réunit trois éléments indispensables pour assurer un montage complet, fiable et durable d'un système de dents de godet : le porte-dent à souder E 917, la dent de godet E 937 et la clavette E 755. Conçu pour les pelles et engins de terrassement soumis à des conditions de travail intensives, cet ensemble garantit une excellente résistance à l'usure, un maintien sécurisé des composants et un remplacement rapide des pièces d'usure. Grâce à la conception du système GOLD ESTI, les opérations de maintenance sont simplifiées tout en limitant les temps d'immobilisation des machines, un atout essentiel pour les professionnels des travaux publics, des carrières ou du terrassement.
Le porte-dent à souder ESTI GOLD E 917, taille G17, constitue la base du système. Destiné à être soudé directement sur le godet, il est spécialement conçu pour recevoir la dent E 937. Son nez sans trou ni arête vive améliore la résistance mécanique tout en facilitant le montage. Cette conception permet également de remplacer les pièces d'usure quelle que soit la position du godet, sans difficulté. Le système de verrouillage, uniquement lié à la dent et non sollicité pendant le travail, offre une fixation fiable et une excellente sécurité d'utilisation.
La dent de godet ESTI GOLD E 937 complète le porte-dent en assurant une pénétration efficace dans les matériaux. Fabriquée en acier allié trempé et revenu selon un procédé de moulage à modèle perdu, elle présente une grande robustesse face aux contraintes mécaniques et à l'abrasion. Son installation est simple : la dent se positionne sur le porte-dent E 917 puis se verrouille après une rotation complète, supprimant ainsi tout risque de déverrouillage dû à la gravité. Compatible avec la clavette E 755, elle garantit un assemblage solide et durable.
La clavette ESTI E 755 assure le verrouillage définitif de la dent sur le porte-dent. Compatible avec les systèmes ESTI SILVER et GOLD, elle est composée de deux inserts métalliques reliés par une partie centrale en caoutchouc à forte élasticité. Cette conception permet un maintien efficace de la dent tout en autorisant la réutilisation de la clavette lors des opérations de maintenance. Elle contribue ainsi à réduire les coûts d'exploitation tout en maintenant un haut niveau de sécurité.
En réunissant les références E 917, E 937 et E 755, ce pack propose une solution complète pour équiper ou remplacer le système de dents d'un godet de pelle. Robuste, simple à installer et conçu pour résister aux environnements les plus exigeants, il répond parfaitement aux besoins des professionnels recherchant des composants fiables, durables et faciles à entretenir afin d'optimiser les performances de leurs équipements.
Porte-dent à souder ESTI GOLD E 917
• Référence ESTI : E 917
• Système : GOLD Bucket Tooth System
• Type : Porte-dent à souder
• Application : Pelle
• Taille d'accouplement : G17
• Dimensions : L 438 mm / A 128 mm / B 272 mm
• Angle K : 24°
• Angle D : 8°
• Épaisseur de lame (H) : 50 mm
• Poids : 19,2 kg
• Effort d'arrachement : 26 500 kg
• Dent compatible : E 937
• Clavette compatible : E 755
• Profil de lame ESTRONG correspondant : 400 x 50 mm
• Montage simple et fiable
• Nez sans trou ni arête vive
• Remplacement possible dans toutes les positions du godet
• Verrouillage sécurisé, lié uniquement à la dent et non sollicité pendant l'utilisation
• Matière : Acier allié trempé et revenu
• Composition : Acier 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée
• Fabrication : Moulage à modèle perdu (Lost Foam)
• Préparation au soudage : Surfaces de joint propres et sèches
• Positionnement : Vérifier l'accouplement avec la lame avant de réaliser les points de soudure
• Préchauffage recommandé pour limiter les risques de fissuration
• Soudage : Utiliser un flux basique à faible teneur en hydrogène
• Largeur de soudure adaptée aux dimensions du porte-dent
• Précaution : Ne jamais souder l'ensemble déjà assemblé sur la lame afin de préserver la clavette

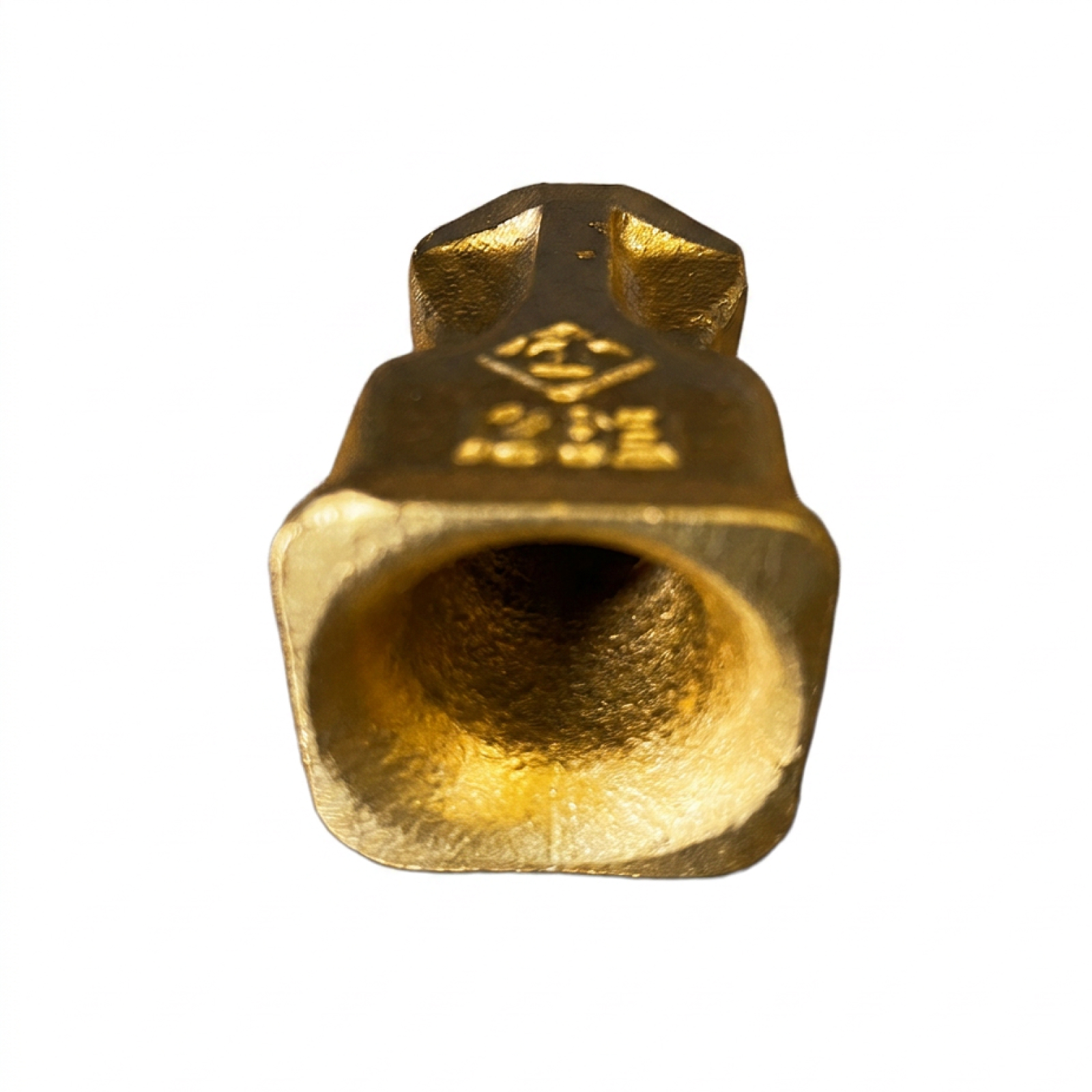

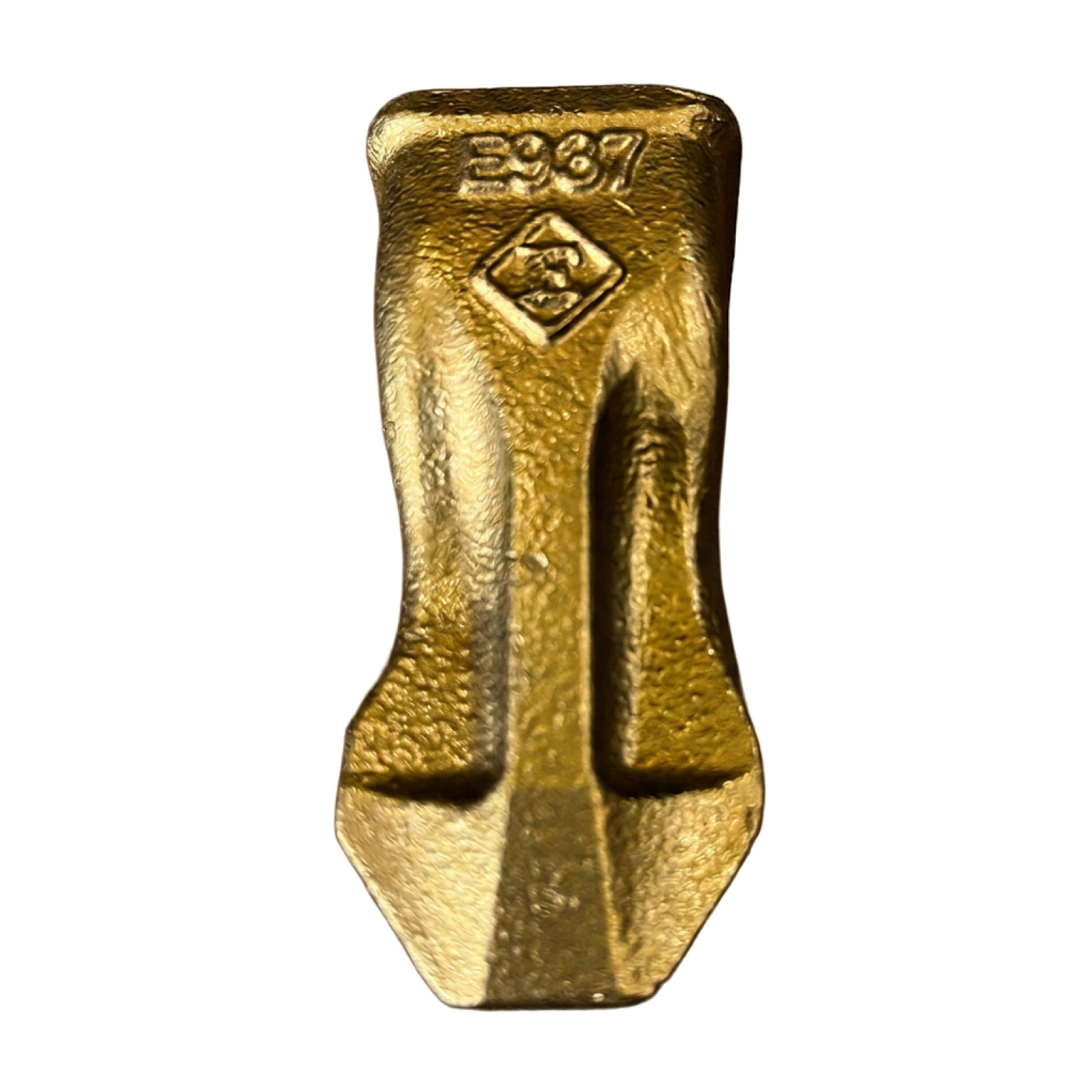

Dent de godet ESTI GOLD E 937
• Référence ESTI : E 937
• Système : GOLD Bucket Tooth System
• Type : Dent de godet
• Taille d'accouplement : G17
• Dimensions : L 324 mm / B 130 mm / H 142 mm
• Poids : 14 kg
• Porte-dent compatible : E 917
• Clavette compatible : E 755
• Matière : Acier allié trempé et revenu
• Composition : Acier 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée
• Fabrication : Moulage à modèle perdu (Lost Foam)
• Dureté indicative : 450 à 500 HB
• Résistance à la traction : supérieure à 1 500 MPa
• Limite d'élasticité : supérieure à 1 200 MPa
• Montage : Positionnement sur le porte-dent / rotation complète / verrouillage par clavette
• Démontage : Retrait de la clavette puis démontage dans l'ordre inverse
• Verrouillage sécurisé, la clavette n'est pas sollicitée pendant l'utilisation
Clavette ESTI E 755
• Référence ESTI : E 755
• Type : Clavette de verrouillage
• Taille d'accouplement : G17
• Dimensions : L 108 mm / H 15 mm
• Dent compatible : E 937
• Porte-dent compatible : E 917
• Compatible avec les systèmes ESTI SILVER et GOLD
• Fonction : Maintien de la dent sur le porte-dent
• Construction : Deux inserts métalliques reliés par une partie centrale en caoutchouc
• Forte élasticité et réutilisable
• Verrouillage sécurisé, lié uniquement à la dent
• Installation : Insertion complète dans le logement de la dent à l'aide d'un outil
• Démontage : Retrait à l'aide d'un outil
• Plage de température : -40 °C à +125 °C
ESTI
VIA DEI BAICC
25074 - IDRO (BRESCIA)
ITALIE
info@esti.it
Questions produits
Ce produit est-il compatible avec toutes les pelles de 35 à 50 tonnes ?
Oui, cet ensemble dent + porte-dent + clavette est conçu spécifiquement pour les pelles dont le poids est compris entre 35 et 50 tonnes. Le porte-dent ESTI GOLD E 917, taille G17, est adapté à cette gamme et garantit une compatibilité optimale.
Comment se réalise le montage de la dent sur le porte-dent ?
La dent de godet E 937 se positionne simplement sur le porte-dent E 917 puis se verrouille après une rotation complète. La clavette E 755 assure un verrouillage sécurisé, sans être sollicitée pendant l’utilisation, ce qui facilite le montage et le démontage sans risque de déverrouillage.
Quelles sont les dimensions importantes à vérifier pour une installation correcte ?
Le porte-dent présente une épaisseur de lame de 50 mm et des dimensions L 438 mm, A 128 mm, B 272 mm. La dent mesure L 324 mm, B 130 mm, H 142 mm. Ces dimensions doivent correspondre à celles de votre godet pour assurer un montage fiable et sécurisé.
Quels matériaux composent les éléments de cet ensemble et quelles performances offrent-ils ?
Les pièces sont fabriquées en acier allié trempé et revenu 30CrMo4, avec un procédé de moulage à modèle perdu. Ce choix garantit une grande résistance à l’usure et aux contraintes mécaniques, avec une dureté indicatives de 450 à 500 HB et une résistance à la traction supérieure à 1 500 MPa.
Quelles précautions faut-il prendre lors de la soudure du porte-dent ?
Il est recommandé de préchauffer les surfaces pour limiter les risques de fissuration et d’utiliser un flux basique à faible teneur en hydrogène. Il ne faut jamais souder l’ensemble déjà assemblé sur la lame afin de préserver la clavette et garantir la fiabilité du système.
La clavette est-elle réutilisable et comment se manipule-t-elle ?
La clavette ESTI E 755 est conçue avec deux inserts métalliques reliés par un caoutchouc élastique, ce qui lui confère une forte élasticité et la possibilité d’être réutilisée lors des opérations de maintenance. Elle s’installe et se retire à l’aide d’un outil spécifique pour un maintien sûr de la dent.
