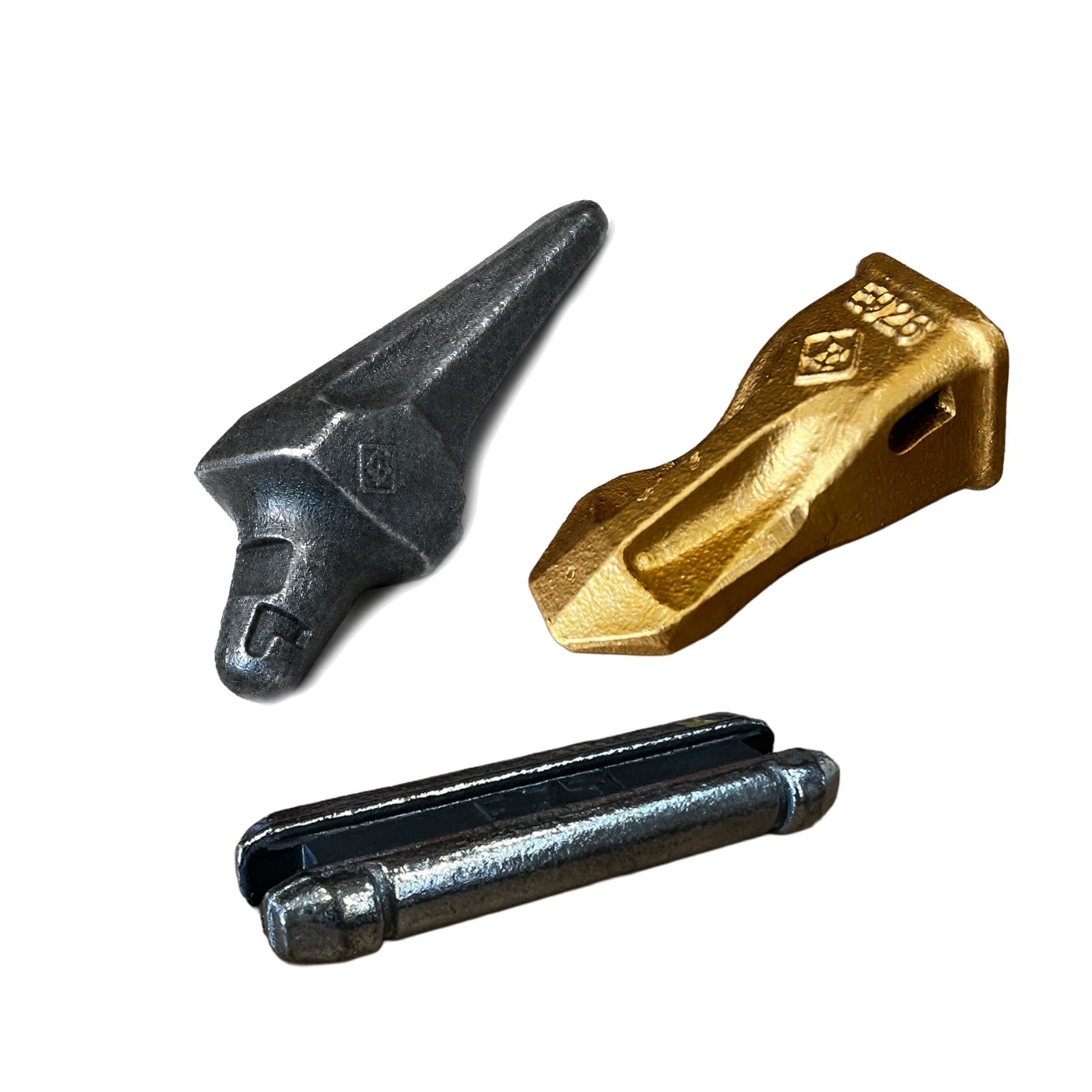

Ensemble dent + Porte dent Flush + Clavette GOLD E921 pour benne preneuse - ESTI
Référence : BATIPACKGOLD03
Découvrez Ensemble dent + Porte dent Flush + Clavette GOLD E921 pour benne preneuse - ESTI disponible à l'achat
- Montage rapide et sécurisé grâce au système de rotation complète
- Résistance élevée avec acier allié trempé et revenu 30CrMo4
- Clavette réutilisable en caoutchouc haute élasticité
- Poids total optimisé de 3.7 kg pour une manipulation aisée
- Effort d'arrachement supporté jusqu'à 6 000 kg
Le pack regroupe les trois composants indispensables pour le remplacement complet d'un système de dent de godet : une dent de godet ESTI GOLD E 926, une clavette de verrouillage ESTI E 745 et un porte-dent à souder ESTI GOLD. Conçu pour garantir un montage rapide, une fixation sécurisée et une excellente résistance à l'usure, cet ensemble est idéal pour les applications intensives sur engins de chantier. La dent E 926, fabriquée en acier allié trempé et revenu par moulage à modèle perdu, se monte sur le porte-dent déjà soudé puis se verrouille par une rotation complète, supprimant ainsi l'effet de la gravité. La clavette E 745, compatible avec les systèmes ESTI GOLD et SILVER, est composée de deux inserts métalliques reliés par une partie en caoutchouc haute élasticité, offrant un maintien fiable et une réutilisation possible. Le porte-dent ESTI GOLD assure un montage simple grâce à son nez sans trou ni arête vive et permet le remplacement des pièces d'usure en toute sécurité, quelle que soit la position du godet. Ce pack complet constitue une solution pratique et économique pour disposer de tous les éléments nécessaires au remplacement d'un système de dents de godet ESTI GOLD.
Contenu du pack : 1 dent de godet ESTI GOLD E 926, 1 porte-dent à souder ESTI GOLD E 966 et 1 clavette ESTI E 745
Système : GOLD Bucket Tooth System
Application : chargeurs
Taille d'accouplement : G6
Compatibilité : dent E 926, porte-dent E 966 et clavette E 745
Dimensions de la dent : L 142 mm - B 65 mm - H 72 mm
Dimensions du porte-dent : L 228 mm - A 60 mm - B 140 mm
Angle K : 23°
Épaisseur de lame : 20 mm
Angle D : 15°
Dimensions de la clavette : L 56 mm - H 10 mm
Poids de la dent : 1,5 kg
Poids du porte-dent : 2,2 kg
Poids total du pack : 3,7 kg
Effort d'arrachement : 6 000 kg
Matière (dent et porte-dent) : acier allié trempé et revenu
Composition : acier obtenu à partir du 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
Fabrication : moulage à modèle perdu « lost foam »
Dureté de la dent : 450 à 500 HB
Résistance à la traction : supérieure à 1 500 MPa
Limite d'élasticité : supérieure à 1 200 MPa
Clavette : deux inserts métalliques reliés par une partie interne en caoutchouc haute élasticité, réutilisable et compatible avec les systèmes ESTI GOLD et SILVER
Plage de température de la clavette : -40 °C à +125 °C
Montage : souder le porte-dent sur le godet, positionner la dent sur le porte-dent, effectuer une rotation complète afin de supprimer l'effet de la gravité puis insérer la clavette dans son logement jusqu'à verrouillage complet
Démontage : retirer la clavette à l'aide d'un outil puis procéder aux opérations de montage dans l'ordre inverse
Verrouillage : système totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
Conception du porte-dent : nez sans trou ni arête vive pour un montage simple et un remplacement des pièces d'usure quelle que soit la position du godet
Préparation au soudage : surfaces de joint propres et sèches, préchauffage recommandé, utilisation d'un flux basique à faible teneur en hydrogène et soudage dans les zones prévues
Recommandation : ne jamais souder le porte-dent avec la dent et la clavette déjà assemblées afin de préserver les performances du système.
ESTI
VIA DEI BAICC
25074 - IDRO (BRESCIA)
ITALIE
info@esti.it
Questions produits
Quels sont les composants inclus dans cet ensemble de dent de godet ESTI GOLD E921 ?
Le pack comprend une dent de godet ESTI GOLD E 926, un porte-dent à souder ESTI GOLD E 966 et une clavette ESTI E 745. Ces trois éléments sont nécessaires pour un remplacement complet et sécurisé du système de dent de godet.
Quelle est la compatibilité de la clavette ESTI E 745 avec les systèmes existants ?
La clavette ESTI E 745 est compatible avec les systèmes ESTI GOLD et SILVER. Elle est composée de deux inserts métalliques reliés par un caoutchouc haute élasticité, ce qui assure un maintien fiable et permet une réutilisation.
Comment se réalise le montage de la dent sur le porte-dent ?
Le porte-dent doit être préalablement soudé sur le godet. La dent se positionne ensuite sur le porte-dent et se verrouille par une rotation complète qui élimine l’effet de la gravité. La clavette est insérée dans son logement jusqu’au verrouillage complet pour assurer la fixation.
Quelles sont les dimensions et poids des éléments de cet ensemble ?
La dent mesure 142 mm de longueur, 65 mm de largeur et 72 mm de hauteur pour un poids de 1,5 kg. Le porte-dent fait 228 mm de longueur, 60 mm de hauteur et 140 mm de largeur, avec un poids de 2,2 kg. Le poids total du pack est de 3,7 kg, optimisé pour une manipulation aisée.
Quelles sont les caractéristiques mécaniques et matérielles de la dent et du porte-dent ?
Ils sont fabriqués en acier allié trempé et revenu 30CrMo4, avec une dureté de 450 à 500 HB. La résistance à la traction dépasse 1 500 MPa et la limite d’élasticité est supérieure à 1 200 MPa, garantissant une bonne tenue en conditions de travail intensif.
Quelles précautions sont nécessaires pour le soudage du porte-dent ?
Les surfaces de joint doivent être propres et sèches, avec un préchauffage recommandé. Il faut utiliser un flux basique à faible teneur en hydrogène et souder uniquement dans les zones prévues. Il est important de ne jamais souder le porte-dent avec la dent et la clavette déjà assemblées afin de préserver les performances du système.
