Ensemble dent + Porte dent Flush + Clavette GOLD E921 pour mini chargeuse - ESTI
Référence : BATIPACKGOLD02
Découvrez Ensemble dent + Porte dent Flush + Clavette GOLD E921 pour mini chargeuse - ESTI disponible à l'achat
- Montage rapide avec rotation complète pour un verrouillage fiable
- Résistance élevée grâce à l’acier allié trempé et revenu 30CrMo4
- Clavette réutilisable en caoutchouc haute élasticité compatible GOLD SILVER

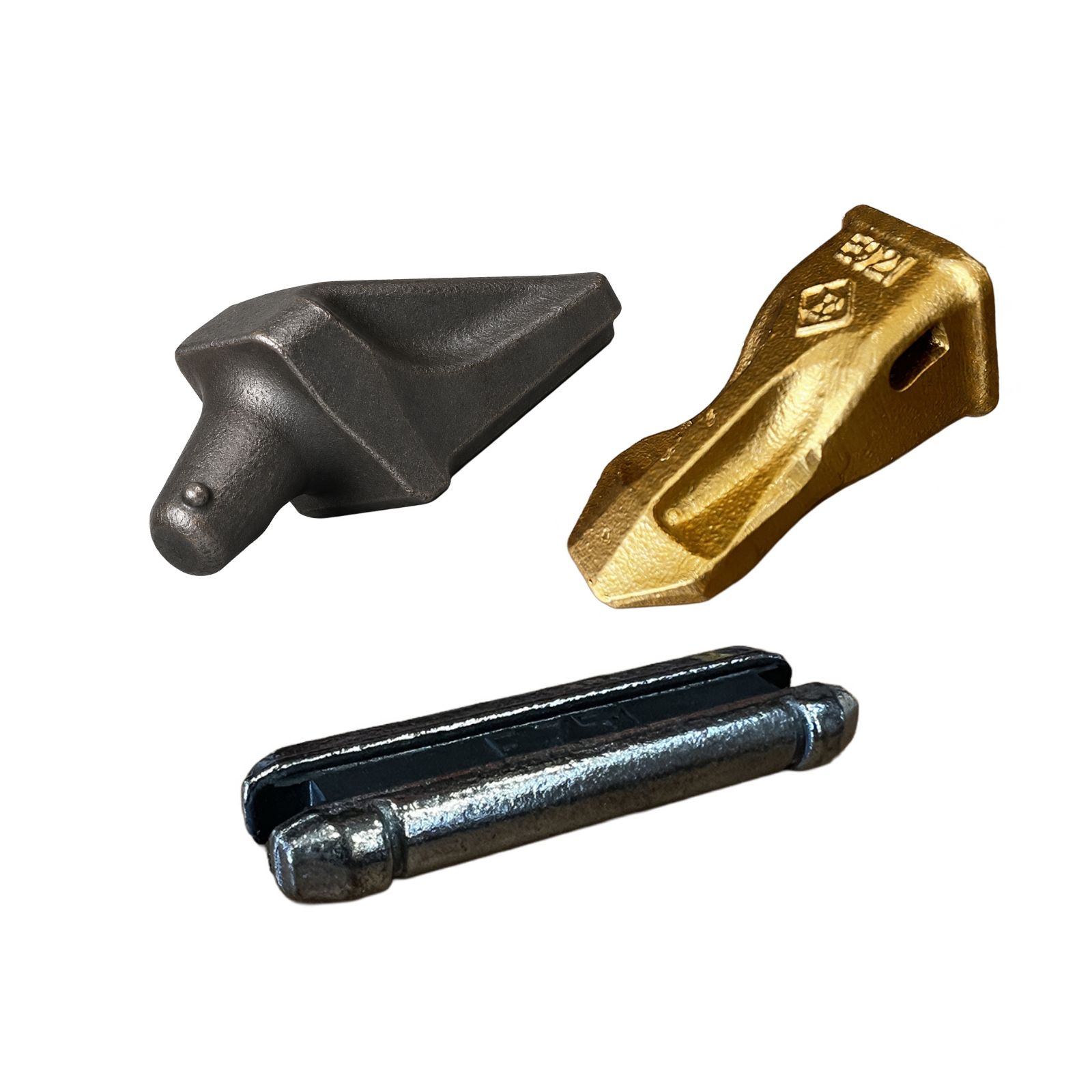

Le pack réunit les trois composants essentiels pour équiper ou remplacer un système complet de dent de godet : une dent de godet ESTI GOLD E 921, un porte-dent à souder ESTI GOLD E 981 et une clavette de verrouillage ESTI E 741. Conçu pour les godets de bennes preneuses, cet ensemble garantit un montage rapide, un verrouillage fiable et une excellente résistance à l'usure. La dent E 921, fabriquée en acier allié trempé et revenu par moulage à modèle perdu, se monte sur le porte-dent E 981 déjà soudé puis se verrouille par une rotation complète, supprimant ainsi l'effet de la gravité. Le porte-dent ESTI GOLD E 981 dispose d'un nez sans trou ni arête vive, assurant un montage simple, une sécurité optimale et un remplacement des pièces facilité quelle que soit la position du godet. La clavette E 741, compatible avec les systèmes ESTI GOLD et SILVER, est composée de deux inserts métalliques reliés par une partie en caoutchouc haute élasticité, offrant un maintien efficace et une réutilisation possible. Ce pack complet est la solution idéale pour disposer de tous les éléments compatibles nécessaires au remplacement d'un système de dents de godet pour bennes preneuses.
Contenu du pack : 1 dent de godet ESTI GOLD E 921, 1 porte-dent à souder ESTI GOLD E 981 et 1 clavette ESTI E 741
Système : GOLD Bucket Tooth System
Application : godets de bennes preneuses
Taille d'accouplement : G1
Compatibilité : dent E 921, porte-dent E 981 et clavette E 741
Dimensions de la dent : L 109 mm - B 50 mm - H 52 mm
Dimensions du porte-dent : L 153 mm - A 46 mm - B 90 mm
Dimension K : 59 mm
Épaisseur de lame : 12 à 16 mm
Angle : 14°
Dimensions de la clavette : L 43 mm - H 8 mm
Poids de la dent : 0,7 kg
Poids du porte-dent : 1,3 kg
Poids total du pack : 2,0 kg
Effort d'arrachement : 3 500 kg
Matière (dent et porte-dent) : acier allié trempé et revenu
Composition : acier obtenu à partir du 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
Fabrication : moulage à modèle perdu « lost foam »
Dureté de la dent : 450 à 500 HB
Résistance à la traction : supérieure à 1 500 MPa
Limite d'élasticité : supérieure à 1 200 MPa
Clavette : deux inserts métalliques reliés par une partie interne en caoutchouc haute élasticité, réutilisable et compatible avec les systèmes ESTI GOLD et SILVER
Plage de température de la clavette : -40 °C à +125 °C
Montage : souder le porte-dent sur le godet, positionner la dent sur le porte-dent, effectuer une rotation complète afin de supprimer l'effet de la gravité puis insérer la clavette dans son logement jusqu'à verrouillage complet
Démontage : retirer la clavette à l'aide d'un outil puis procéder aux opérations de montage dans l'ordre inverse
Verrouillage : système totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
Conception du porte-dent : nez sans trou ni arête vive pour un montage simple et un remplacement des pièces d'usure quelle que soit la position du godet
Préparation au soudage : surfaces de joint propres et sèches, préchauffage recommandé, utilisation d'un flux basique à faible teneur en hydrogène et soudage dans les zones prévues
Recommandation : ne jamais souder le porte-dent avec la dent et la clavette déjà assemblées afin de préserver les performances du système.
ESTI
VIA DEI BAICC
25074 - IDRO (BRESCIA)
ITALIE
info@esti.it
Questions produits
Ce pack est-il compatible avec tous les godets de bennes preneuses ?
Ce pack est conçu spécifiquement pour les godets de bennes preneuses avec un système d'accouplement G1. Il comprend une dent, un porte-dent et une clavette compatibles entre eux, mais il convient de vérifier la compatibilité avec votre godet avant l'achat.
Quelles sont les dimensions de la dent et du porte-dent inclus dans ce pack ?
La dent mesure 109 mm de longueur, 50 mm de largeur et 52 mm de hauteur. Le porte-dent a une longueur de 153 mm, une largeur de 90 mm et une hauteur de 46 mm, avec une épaisseur de lame de 12 à 16 mm.
Comment s’effectue le montage et le verrouillage de la dent sur le porte-dent ?
Le porte-dent doit être soudé sur le godet. La dent se positionne ensuite sur le porte-dent et se verrouille par une rotation complète qui élimine l’effet de la gravité. La clavette est insérée dans son logement pour assurer un verrouillage sécurisé.
La clavette est-elle réutilisable et compatible avec d’autres systèmes ?
La clavette est réutilisable et composée de deux inserts métalliques reliés par un caoutchouc haute élasticité. Elle est compatible avec les systèmes ESTI GOLD et SILVER, offrant une fixation fiable sans solliciter la clavette pendant l’usage.
Quelles sont les recommandations pour le soudage du porte-dent ?
Le porte-dent doit être soudé seul, sans la dent ni la clavette assemblées, pour préserver les performances du système. Il est conseillé de préparer les surfaces de joint propres et sèches, de préchauffer la zone, d’utiliser un flux basique à faible teneur en hydrogène et de souder uniquement dans les zones prévues.
