Ensemble dent + Porte dent Flush + Clavette GOLD E926 pour benne preneuse - ESTI
Référence : BATIPACKGOLD06
Découvrez Ensemble dent + Porte dent Flush + Clavette GOLD E926 pour benne preneuse - ESTI disponible à l'achat
- Grande résistance à l'usure grâce à l'acier allié trempé
- Montage rapide et sécurisé avec système de verrouillage fiable
- Compatible avec plusieurs porte-dents de la gamme ESTI
- Clavette élastique réutilisable pour un maintien optimal
- Conçu pour réduire les temps d'immobilisation sur chantier

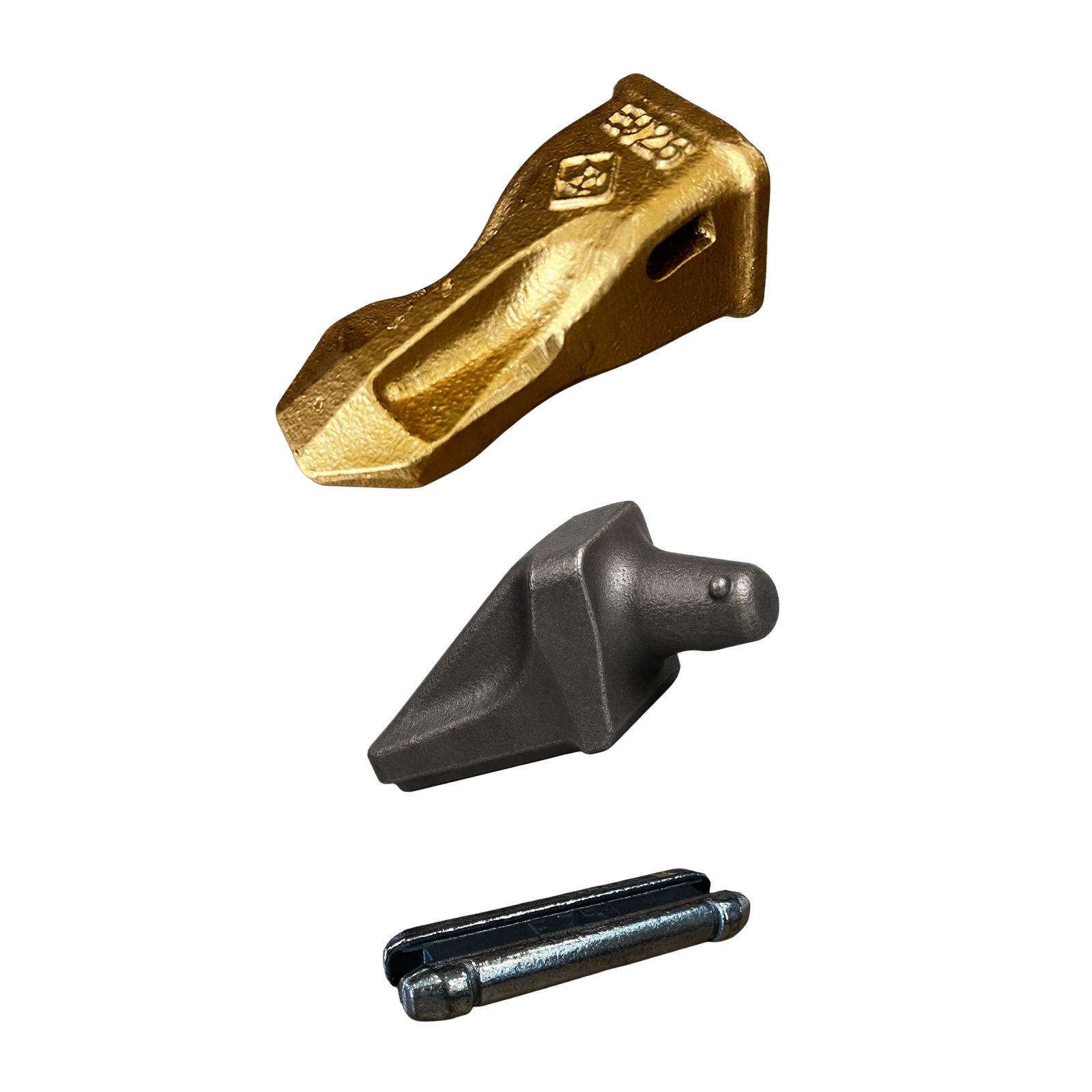

Le pack ESTI GOLD réunit trois composants indispensables pour équiper un godet de benne preneuse avec un système de dents fiable et performant : la dent de godet E 926, le porte-dent à souder E 986 et la clavette E 745. Conçu pour les professionnels des travaux publics, du recyclage, du terrassement, de la manutention et de l'exploitation de matériaux, cet ensemble garantit une excellente résistance à l'usure, une fixation parfaitement sécurisée et un remplacement rapide des pièces d'usure. Grâce au système GOLD Bucket Tooth System, les opérations de maintenance sont simplifiées, permettant de réduire les temps d'immobilisation des équipements tout en conservant des performances de travail optimales.
La dent de godet ESTI GOLD E 926, taille G6, est spécialement conçue pour offrir une excellente capacité de pénétration et une grande résistance aux sollicitations mécaniques. Compatible avec les porte-dents E 905, E 906, E 966 et E 986, elle est fabriquée en acier allié trempé et revenu selon un procédé de moulage à modèle perdu, garantissant une dureté élevée et une longue durée de vie. Son montage est rapide et sécurisé : la dent se positionne sur le porte-dent déjà soudé puis se verrouille après une rotation complète, supprimant ainsi l'effet de la gravité. Elle fonctionne avec la clavette E 745 afin d'assurer un maintien fiable en utilisation intensive.
Le porte-dent à souder ESTI GOLD E 986 est destiné aux godets de bennes preneuses et constitue la base du système. Conçu pour recevoir la dent E 926, il bénéficie d'un nez sans trou ni arête vive qui améliore sa robustesse et limite les zones de faiblesse. Son système de verrouillage est entièrement lié à la dent et n'est jamais sollicité pendant le fonctionnement, garantissant une sécurité maximale. Fabriqué en acier allié trempé et revenu par moulage à modèle perdu, le porte-dent E 986 résiste efficacement aux chocs, à l'abrasion et aux efforts importants rencontrés sur les chantiers les plus exigeants.
La clavette ESTI E 745 complète le système en assurant le verrouillage définitif de la dent sur le porte-dent. Compatible avec les gammes ESTI SILVER et GOLD, elle est composée de deux inserts métalliques reliés par une partie centrale en caoutchouc à forte élasticité. Cette conception assure un excellent maintien de la dent tout en permettant la réutilisation de la clavette lors des opérations de maintenance. Son fonctionnement, totalement indépendant des contraintes de travail, contribue à améliorer la fiabilité et la longévité de l'ensemble du système.
En associant les références E 926, E 986 et E 745, ce pack propose une solution complète, robuste et durable pour les godets de bennes preneuses équipés du système ESTI GOLD G6. Facile à installer, simple à entretenir et conçu pour résister aux environnements les plus exigeants, cet ensemble répond parfaitement aux besoins des professionnels recherchant des composants fiables, performants et parfaitement compatibles.
Dent de godet ESTI GOLD E 926
• Référence ESTI : E 926
• Système : GOLD Bucket Tooth System
• Type : Dent de godet
• Taille d'accouplement : G6
• Dimensions : L 142 mm / B 65 mm / H 72 mm
• Poids : 1,5 kg
• Porte-dents compatibles : E 905 / E 906 / E 966 / E 986
• Clavette compatible : E 745
• Matière : Acier allié trempé et revenu
• Composition : Acier obtenu à partir du 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
• Fabrication : Moulage à modèle perdu (Lost Foam)
• Dureté indicative : 450 à 500 HB
• Résistance à la traction indicative : Supérieure à 1 500 MPa
• Limite d'élasticité indicative : Supérieure à 1 200 MPa
• Montage : Positionner la dent sur le porte-dent déjà soudé / effectuer une rotation complète / installer la clavette dans son logement à l'aide d'un outil
• Démontage : Retirer la clavette à l'aide d'un outil puis effectuer les étapes dans l'ordre inverse
• Verrouillage totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
Porte-dent à souder ESTI GOLD E 986
• Référence ESTI : E 986
• Système : GOLD Bucket Tooth System
• Type : Porte-dent à souder
• Application : Godet de benne preneuse
• Taille d'accouplement : G6
• Dimensions : L 195 mm / A 60 mm / B 117 mm
• Dimension K : 77 mm
• Épaisseur de lame (H) : 20 mm
• Angle D : 14°
• Poids : 2,8 kg
• Effort d'arrachement : 6 000 kg
• Dent compatible : E 926
• Clavette compatible : E 745
• Montage simple et fiable
• Nez sans trou ni arête vive
• Remplacement possible avec le godet dans n'importe quelle position
• Verrouillage totalement sécurisé, lié uniquement à la dent et non sollicité pendant l'utilisation
• Matière : Acier allié trempé et revenu
• Composition : Acier obtenu à partir du 30CrMo4 avec optimisation des éléments d'alliage pour une profondeur de trempe adaptée à toutes les tailles
• Fabrication : Moulage à modèle perdu (Lost Foam)
• Préparation au soudage : Surfaces de joint propres et sèches
• Positionnement : Vérifier le bon accouplement du porte-dent avec la lame puis effectuer des points de soudure
• Préchauffage conseillé afin de favoriser l'évacuation de l'hydrogène de l'acier et de réduire le risque de fissuration
• Soudage : Utiliser un flux basique à faible teneur en hydrogène et déposer le métal de soudure dans les zones prévues
• Largeur de soudure proportionnelle aux dimensions du porte-dent
• Précaution : Ne jamais souder sur la lame l'ensemble déjà assemblé afin d'éviter d'endommager la clavette
Clavette ESTI E 745
• Référence ESTI : E 745
• Type : Clavette de verrouillage
• Taille d'accouplement : G6
• Dimensions : L 56 mm / H 10 mm
• Dent compatible : E 926
• Porte-dents compatibles : E 905 / E 906 / E 966 / E 986
• Compatibilité : Gammes ESTI SILVER et GOLD
• Fonction : Maintenir la dent de godet sur le porte-dent
• Construction : Deux inserts métalliques reliés par une partie interne en caoutchouc
• Forte élasticité et réutilisable
• Verrouillage totalement sécurisé, la clavette n'est pas sollicitée pendant l'utilisation et reste liée uniquement à la dent
• Installation : Positionner la clavette dans le logement de la dent selon sa forme puis l'insérer sur toute sa longueur à l'aide d'un outil
• Démontage : Retirer la clavette à l'aide d'un outil
• Plage de température : -40 °C à +125 °C
ESTI
VIA DEI BAICC
25074 - IDRO (BRESCIA)
ITALIE
info@esti.it
Questions produits
Avec quels porte-dents ce pack est-il compatible ?
La dent ESTI GOLD E 926 est compatible avec les porte-dents E 905, E 906, E 966 et E 986. Le porte-dent E 986 est conçu spécifiquement pour recevoir cette dent, assurant une parfaite compatibilité au sein du système GOLD Bucket Tooth System.
Comment se réalise le montage et le verrouillage de la dent sur le porte-dent ?
Le montage consiste à positionner la dent sur le porte-dent déjà soudé puis à effectuer une rotation complète pour verrouiller la dent. La clavette E 745 est ensuite insérée dans son logement à l’aide d’un outil pour assurer un verrouillage totalement sécurisé. Ce système garantit que la clavette n’est pas sollicitée pendant l’utilisation.
Quelles sont les dimensions et le poids des composants du pack ?
La dent E 926 mesure 142 mm de longueur, 65 mm de largeur et 72 mm de hauteur pour un poids de 1,5 kg. Le porte-dent E 986 a une longueur de 195 mm, une largeur de 117 mm, une épaisseur de lame de 20 mm et pèse 2,8 kg. La clavette E 745 mesure 56 mm de longueur et 10 mm de hauteur.
Quels matériaux et traitements garantissent la résistance du système ?
La dent, le porte-dent et la clavette sont fabriqués en acier allié trempé et revenu, obtenu à partir du 30CrMo4 avec optimisation des éléments d’alliage. Ce procédé, associé au moulage à modèle perdu, offre une dureté élevée (450 à 500 HB) et une résistance mécanique importante, assurant une bonne tenue à l’usure et aux efforts sur chantier.
Quelles précautions sont à prendre lors de la soudure du porte-dent ?
Il est conseillé de préparer les surfaces de joint propres et sèches, de préchauffer la zone pour faciliter l’évacuation de l’hydrogène et réduire le risque de fissuration. Le soudage doit être effectué avec un flux basique à faible teneur en hydrogène, en déposant le métal de soudure uniquement dans les zones prévues. Il est impératif de ne jamais souder l’ensemble dent-porte-dent déjà assemblé pour éviter d’endommager la clavette.
