ÉQUERRE D'ISOLATION H120 MM - ALSAFIX - EI12060525

L'équerre d'isolation H120 mm ALSAFIX (référence EI12060525) est un connecteur métallique essentiel pour la fixation des éléments isolants dans les projets d'isolation par l'extérieur des façades. Elle permet de fixer solidement les chevrons qui supporteront le bardage tout en conservant l'espace nécessaire à l'isolant, améliorant ainsi la performance énergétique des constructions.

Usage et applications :
- Fixation de chevrons sur bois, béton ou maçonnerie.
- Utilisation recommandée pour la réalisation d'isolation par l'extérieur des façades.
- Au bord des bâtiments, les équerres sont placées du côté intérieur tous les 90 cm le long du chevron.
- Dans la partie courante, elles sont espacées tous les 1,35 m le long du chevron.
- Fixations sur béton/maçonnerie avec goujon, vis BT, scellement chimique ou cheville de Ø 8 mm.
- Fixations sur chevron avec vis ou pointes d’ancrage de Ø 4 mm ou grande vis de Ø 8 mm.

Caractéristiques techniques :
- Type de produit : Équerre d'isolation
- Hauteur : 120 mm

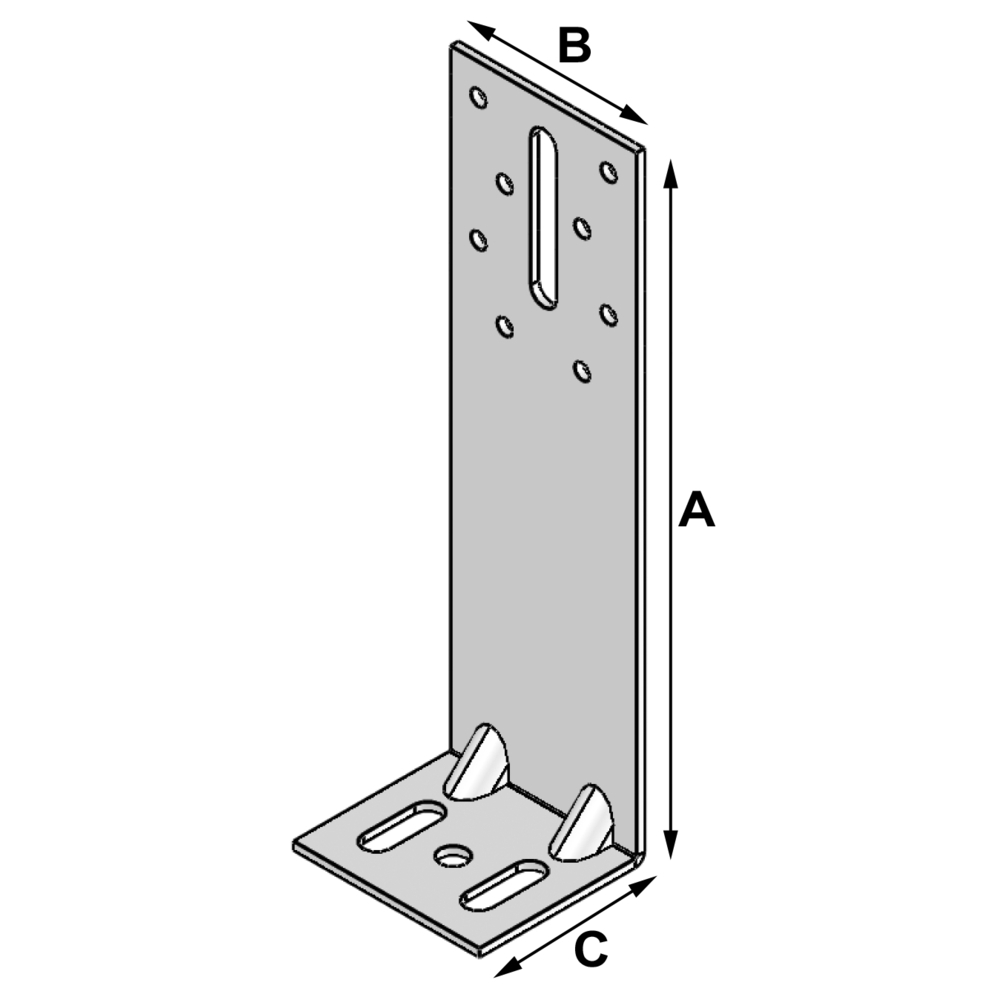

- Dimensions (mm) : A=100, B=19, C=120, épaisseur 2,5 mm
- Diamètre des trous : Ø 5 mm
- Poids : 0,4 kg
- Matériau : Résistant aux intempéries
- Design avec connecteurs intégrés pour un assemblage rapide et efficace
- 1 trou oblong supérieur de 8,5 x 41,5 mm
- 2 trous oblongs inférieurs de 8,5 x 16,5 mm avec 1 trou Ø 8,5 mm

Performances et capacités de charge (valeurs F1 et F2/3 en kN) :
- Capacité de charge F1 (avec 1 ou 2 équerres) varie selon le type de vis ou clous utilisés (4x40 mm ou 4x60 mm).
- Capacité de charge F2/3 (avec 1 ou 2 équerres) également précisée, permettant d'adapter la fixation selon les exigences structurelles.

Fonctionnement et mise en œuvre :
- L’équerre est fixée sur le support (béton ou maçonnerie) puis sur le chevron.
- Elle assure un maintien stable et durable du chevron en conservant l’espace pour l’isolant.
- Les illustrations (pages 2, 6 et 7) montrent la disposition des équerres, chevrons, isolant, chevilles et bardage.
- Espacement recommandé : 90 cm entre équerres en rive, 1,35 m en partie courante, avec un entraxe de 60 cm entre chevrons.

Matériaux et composition :
- Métal résistant aux intempéries, garantissant durabilité et robustesse dans le temps.

Compatibilités :
- Compatible avec divers systèmes d’isolation.
- Adaptable aux fixations sur bois, béton et maçonnerie avec les accessoires adaptés (goujons, vis, chevilles).

Conditionnement, stockage et conservation :
- Informations non spécifiquement détaillées dans le document, mais le produit doit être stocké dans des conditions normales pour éviter la corrosion avant mise en œuvre.

Normes et recommandations :
- Les informations sont données à titre indicatif, la mise en œuvre doit être réalisée avec calculs et essais adaptés à chaque cas.
- Le fabricant décline toute responsabilité en cas de mise en œuvre sans vérifications préalables.

Avantages produit :
- Fixation solide et durable des éléments isolants.
- Montage rapide grâce aux connecteurs intégrés et design optimisé.
- Adaptabilité à différents supports et systèmes d’isolation.
- Amélioration de la performance énergétique des bâtiments.

Produits associés recommandés :
- Cloueur pneumatique C 41/65 P1 (Code : 12C3365M)
- Cloueur pneumatique F 40/65 G2 (Code : 12AG3465MC)
- Pointes d’ancrage annelées galva HDG (Code : MAX4135G)
- Ancrage avec gaz (Code : P3440356)

Cette équerre d'isolation est un composant fiable et performant pour la fixation des chevrons dans les systèmes d'isolation thermique extérieure, garantissant stabilité, facilité de pose et durabilité.
