ÉQUERRE D'ISOLATION H140 MM - ALSAFIX - EI14060525

L'Équerre d'Isolation H140 mm ALSAFIX est un connecteur spécialement conçu pour la fixation robuste et durable des éléments isolants dans les projets d'isolation par l'extérieur des façades. Elle permet de fixer les chevrons qui accueilleront le bardage tout en conservant l'espace nécessaire à l'isolant.

Usages et applications :
- Fixation de chevrons.
- Fixation bois/béton et bois/maçonnerie.
- Utilisée pour l'isolation par l'extérieur des façades.
- Pose des équerres du côté intérieur des bâtiments, tous les 90 cm au bord des bâtiments et tous les 1,35 m dans la partie courante le long du chevron.
- Fixation sur béton maçonnerie avec goujon, vis BT, scellement chimique ou cheville de Ø 8 mm.
- Fixation sur chevron avec vis ou pointes d'ancrage de Ø 4 mm ou grande vis de Ø 8 mm.

Fonctionnement et mise en œuvre :
- L'équerre d'isolation assure l'espacement nécessaire entre le support et le bardage pour accueillir l'isolant.
- La fixation se fait par vissage ou clouage selon le support.
- Schémas (pages 2, 6, 7) illustrent la position des équerres, chevrons, isolants, chevilles et bardage.
- Les équerres sont placées à 90 cm du bord et à 1,35 m dans la partie courante, avec un espacement de 60 cm entre chevrons.

Caractéristiques techniques :
- Hauteur : 140 mm.
- Épaisseur : 2,5 mm.
- Diamètre des trous pour fixation : 8 mm.

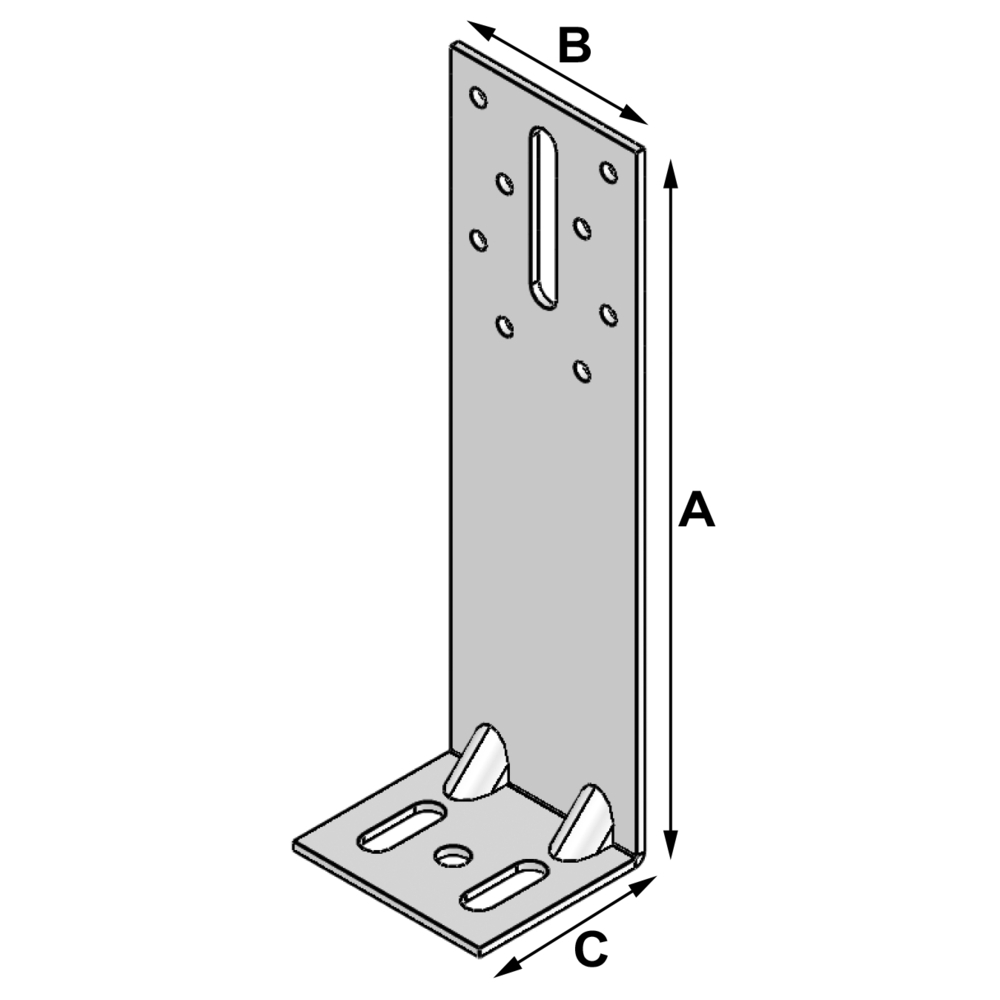

- Dimensions (mm) : A = 100, B = 21, C = 140.
- Nombre et type de trous : 1 oblong supérieur (8,5 x 41,5 mm), 2 oblongs inférieurs (8,5 x 16,5 mm) avec un trou Ø 8,5 mm.
- Poids indicatif : 0,4 kg (pour ce modèle).
- Matériau non spécifié dans le document.
- Résistance thermique non spécifiée.

Performances et capacités de charge (selon tableau pages 3 et 4) :
- Capacité de charge F1 (en kN) pour une ou deux équerres selon type de fixation (4x40 mm, 4x60 mm) variant de 0,4 à 1,2 kN.
- Capacité de charge F2/3 (en kN) pour une ou deux équerres variant de 1,1 à 5,8 kN selon le mode de fixation et le nombre d'équerres.

Compatibilités :
- Compatible avec divers matériaux d'isolation et supports bois, béton, maçonnerie.
- Utilisation recommandée avec cloueurs pneumatiques et pointes d'ancrage spécifiques (codes produits mentionnés en page 1).

Normes et certifications :
- Non spécifiées dans le document.

Conditions d'utilisation et recommandations :
- Respecter les espacements préconisés (90 cm en rive, 1,35 m en partie courante).
- Utiliser les fixations adaptées au support (goujon, vis, scellement chimique, cheville).
- Mise en œuvre recommandée avec calcul et essais spécifiques propres à chaque cas.
- Le fabricant décline toute responsabilité en cas de mise en œuvre sans ces calculs et essais.

Avantages produit :
- Conception robuste assurant des connexions fiables et durables.
- Hauteur de 140 mm offrant une grande flexibilité d'installation.
- Polyvalence d'usage avec différents matériaux isolants et supports.

Conditionnement, stockage, conservation :
- Non spécifiés dans le document.

Informations complémentaires :
- Équerre proposée dans une gamme allant de 120 à 260 mm de hauteur avec caractéristiques similaires.
- Produits associés recommandés : cloueurs pneumatiques, pointes d'ancrage annelées galvanisées, ancrages avec gaz.

Cette équerre d'isolation constitue un élément clé pour garantir la bonne fixation des chevrons dans les systèmes d'isolation thermique extérieure, assurant à la fois la stabilité mécanique et la préservation de la performance isolante.
