ÉQUERRE D'ISOLATION H160 MM - ALSAFIX - EI16060525

L'équerre d'isolation H160 mm ASLAFIX est un élément de fixation solide et durable destiné aux projets d'isolation par l'extérieur des façades. Elle permet de fixer les chevrons qui accueilleront le bardage tout en conservant l'espace nécessaire à l'isolant.

Usages et applications :
- Fixation de chevrons en bois sur supports béton ou maçonnerie.
- Utilisée pour la réalisation d'isolation par l'extérieur des façades.
- Au bord des bâtiments, les équerres sont placées côté intérieur tous les 90 cm le long du chevron.
- Dans la partie courante, elles sont placées tous les 1,35 m le long du chevron.
- Fixation sur béton/maçonnerie avec goujon, vis BT, scellement chimique ou cheville Ø 8 mm.
- Fixation sur chevron avec vis ou pointes d'ancrage Ø 4 mm ou grande vis Ø 8 mm.

Fonctionnement et mise en œuvre :
- L'équerre permet de maintenir le chevron en décalage par rapport au support pour laisser place à l'isolant.
- Le schéma de mise en œuvre (pages 5 et 6) montre la disposition des équerres sur chevrons en rive (tous les 90 cm) et en partie courante (tous les 135 cm), avec un entraxe de 60 cm entre chevrons.
- Les illustrations précisent le montage avec isolant, lame d'air, cornière d'acier ou de bois, cheville et revêtement extérieur.

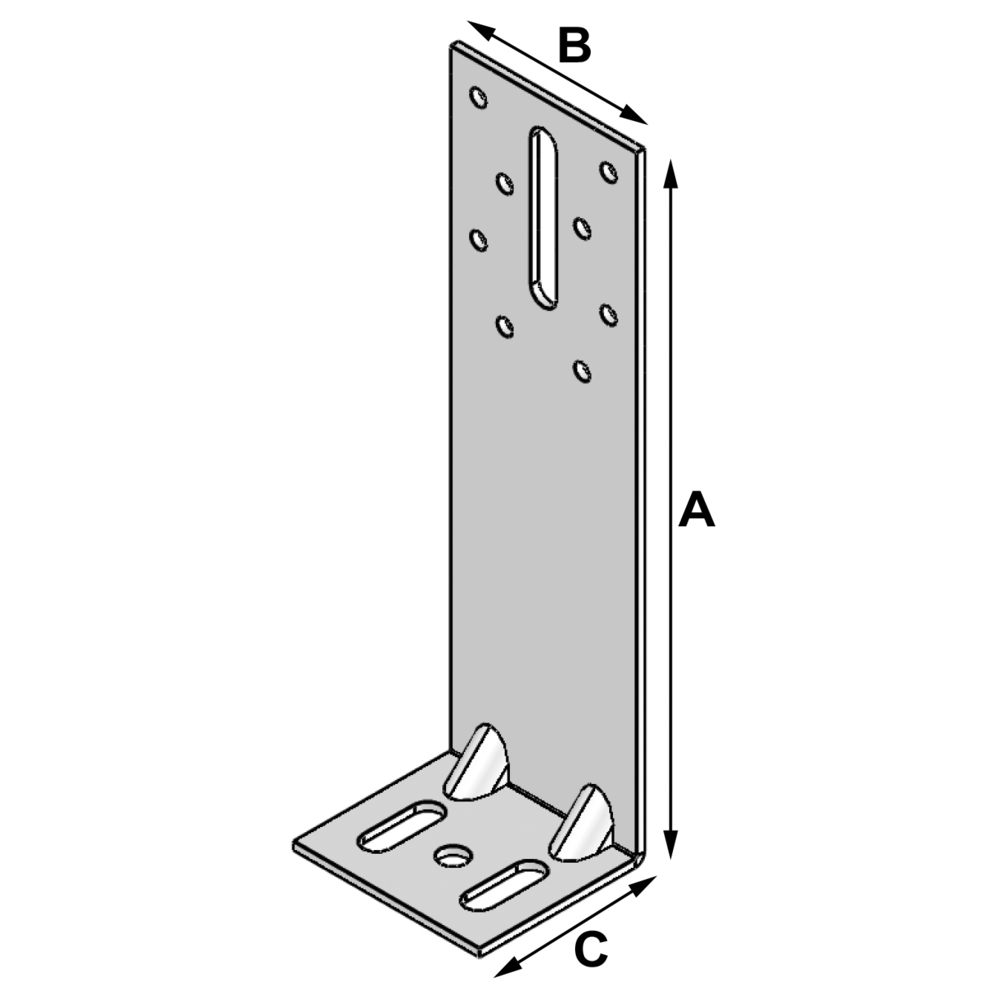

Caractéristiques techniques détaillées (page 1) :
- Type de produit : Équerre d'isolation
- Hauteur : 160 mm
- Épaisseur : 2,5 mm
- Largeur (B) : 60 mm
- Longueur (A) : 100 mm
- Dimension C : 160 mm
- Diamètre des trous : Ø 5 mm
- Poids : 24 kg (pour 100 pièces)
- Matériau : non précisé dans le document
- Résistance à la chaleur : oui
- Installation : facile à installer

Performances et capacités de charge (pages 3 et 4) :
- Capacités de charge F1 (en kN) pour une ou deux équerres selon les moyens de connexion (vis 4x40 mm ou 4x60 mm).
- Capacités de charge F2/3 également détaillées pour une ou deux équerres.
- Exemple pour le modèle EI16060525 (H160 mm) : F1 avec 1 équerre et vis 4x40 mm = 0,4 kN ; avec 2 équerres et vis 4x60 mm = 1,2 kN.
- Ces valeurs varient selon le nombre d'équerres et le type de fixation.

Avantages produit :
- Assure une fixation robuste et durable.
- Facilite l'assemblage et le maintien des matériaux isolants.
- Conçue pour résister aux conditions climatiques.
- Adaptée à différents types de supports (bois, béton, maçonnerie).

Compatibilités et accessoires associés (page 1) :
- Compatible avec divers connecteurs et fixations recommandés (cloueur pneumatique, pointes d'ancrage annelées galva HDG, ancrage avec gaz).
- Codes produits associés : cloueur pneumatique C41/65 P1 (12C3365M), cloueur pneumatique F40/65 G2 (12AG3465MC), pointes d'ancrage MAX4135G, ancrage avec gaz P3440356.

Conditions d’utilisation et recommandations :
- Suivre les instructions du fabricant pour garantir une fixation correcte et une performance optimale.
- Utiliser les fixations adaptées selon le support.
- Mise en œuvre avec calculs et essais préalables recommandés selon chaque cas.

Conditionnement, stockage et conservation :
- Non spécifiés dans le document.

Normes et certifications :
- Non mentionnées explicitement dans le document.

En résumé, l'équerre d'isolation H160 mm ASLAFIX est un élément essentiel pour la fixation des chevrons dans les systèmes d'isolation thermique par l'extérieur, combinant robustesse, facilité d'installation et compatibilité avec divers supports et fixations. Les tableaux de capacité de charge et les schémas de mise en œuvre fournis permettent une utilisation technique et précise du produit.
