ÉQUERRE D'ISOLATION H180 MM - ALSAFIX - EI18060525

L'équerre d'isolation ALSAFIX H180 mm est conçue pour la fixation précise et stable des isolants dans les projets d'isolation par l'extérieur des façades. Elle permet de fixer les chevrons qui supporteront le bardage tout en conservant l'espace nécessaire à l'isolant, assurant ainsi une performance thermique optimale.

Usages et applications :
- Fixation de chevrons en bois sur supports béton ou maçonnerie.
- Utilisation pour isolation thermique extérieure des façades.
- Pose des équerres sur le côté intérieur des bâtiments, tous les 90 cm au bord et tous les 1,35 m dans la partie courante.
- Fixation sur béton/maçonnerie avec goujon, vis BT, scellement chimique ou cheville Ø 8 mm.
- Fixation sur chevrons avec vis ou pointes d'ancrage Ø 4 mm ou grande vis Ø 8 mm.

Fonctionnement :
L'équerre maintient le chevron en position décalée du support, permettant l'installation d'un isolant entre le support et le bardage. Elle est fixée au support puis le chevron est fixé sur l'équerre.

Caractéristiques techniques détaillées (d'après tableau page 1) :
- Hauteur : 180 mm
- Largeur : 60 mm
- Épaisseur : 2,5 mm
- Diamètre des trous : Ø 5 mm
- Nombre et dimensions des trous : 1 oblong supérieur (8,5 x 41,5 mm), 2 oblongs inférieurs (8,5 x 16,5 mm avec 1 trou Ø 8,5 mm)
- Poids : 100 g
- Désignation : EI18060525

Performances (capacités de charge en kN, pages 3-4) :
- Capacité de charge F1 (pour une ou deux équerres) variant selon moyens de connexion (vis 4x40 ou 4x60) de 0,4 à 1,2 kN pour une équerre, et jusqu'à 1,2 kN pour deux équerres.
- Capacité de charge F2/3 plus élevée, jusqu'à 4,7 kN pour deux équerres avec vis 4x60.

Matériaux et composition :
- Matériau non spécifié dans le document.

Compatibilités :
- Compatible avec les équerres ASLAFIX.
- Produits associés recommandés : cloueurs pneumatiques C 41/65 P1 et F 40/65 G2, pointes d'ancrage annelées galva HDG, ancrage avec gaz.

Conditions d’utilisation et recommandations :
- Fixer les équerres selon les espacements recommandés (90 cm en rive, 1,35 m en partie courante).
- Utiliser les fixations appropriées selon le support (goujon, vis, scellement chimique, chevilles).
- Respecter les capacités de charge selon le nombre d'équerres et type de fixation.
- Mise en œuvre conforme aux schémas fournis (pages 2, 5, 6 et 7) illustrant la fixation des équerres, chevrons, isolants, bardage et supports.

Avantages produit :
- Assure un maintien stable et sécurisé des isolants et chevrons.
- Facilite la pose d'isolants en garantissant un espace constant.
- Contribue à la performance thermique des constructions.
- Adaptée à différents types de supports (bois, béton, maçonnerie).

Conditionnement, stockage, conservation :
- Non spécifié dans le document.

Informations complémentaires :

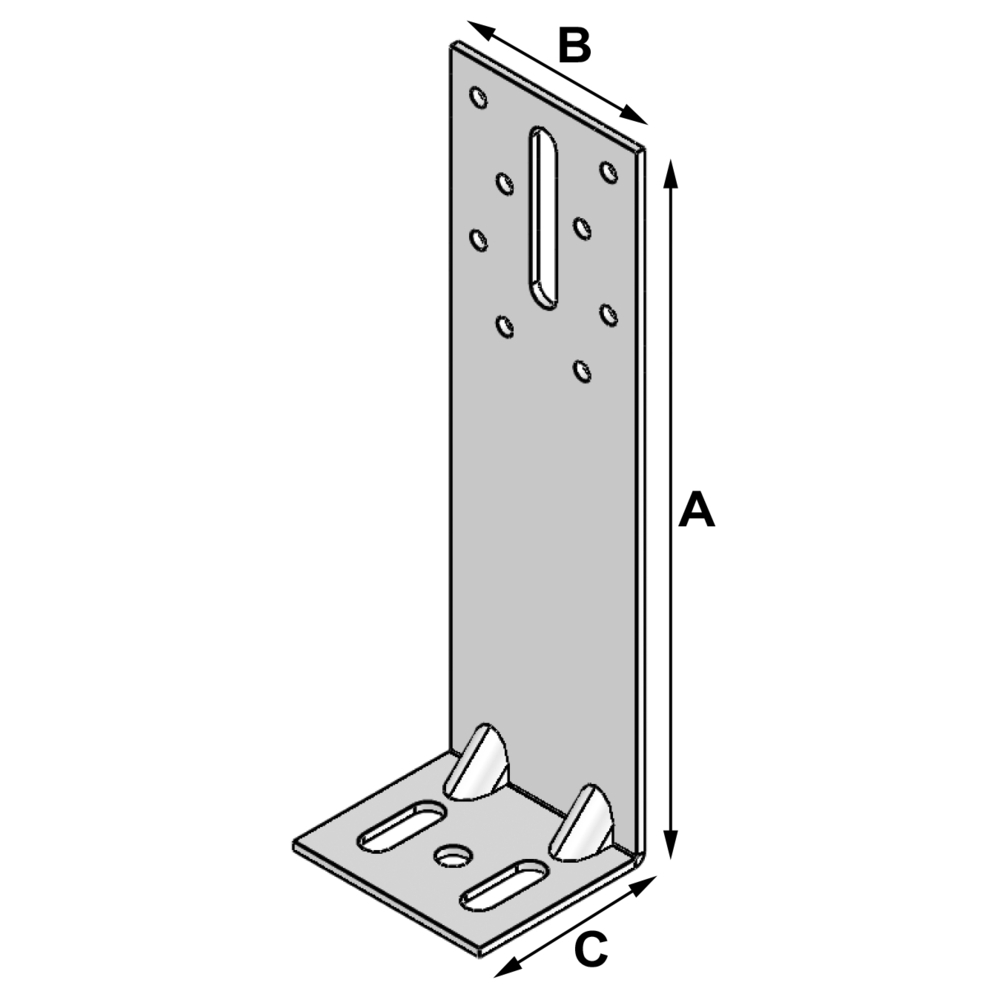

- Les schémas techniques détaillent les dimensions précises, les emplacements des trous et les méthodes de fixation.
- Le produit est soumis à modifications, les informations sont données à titre indicatif. Une mise en œuvre sans calcul et essais préalables adaptés au cas spécifique n'engage pas la responsabilité d'Alsafix.

Cette équerre d'isolation constitue une solution robuste et fiable pour la fixation des isolants et chevrons dans les systèmes d'isolation thermique par l'extérieur, répondant aux exigences techniques et pratiques des professionnels du bâtiment.
