ÉQUERRE D'ISOLATION H200 MM - ALSAFIX - EI20060525

L'équerre d'isolation ALSAFIX de 200 mm (référence EI20060525) est un accessoire conçu pour la fixation solide et durable des chevrons dans les systèmes d'isolation par l'extérieur des façades. Elle permet de fixer les chevrons qui accueilleront le bardage tout en conservant l'espace nécessaire à l'isolant.

Usages et applications :
- Fixation de chevrons sur bois, béton ou maçonnerie.
- Utilisation en rénovation et construction pour isolation extérieure.
- Pose des équerres tous les 90 cm sur les bords des bâtiments (côté intérieur) et tous les 1,35 m dans la partie courante, le long des chevrons.

Fonctionnement et mise en œuvre :
- Sur béton ou maçonnerie, fixation avec goujon, vis BT, scellement chimique ou cheville Ø 8 mm.
- Sur chevron bois, fixation avec vis ou pointes d’ancrage Ø 4 mm ou grande vis Ø 8 mm.
- L’équerre est positionnée pour assurer un maintien optimal du chevron et de l'isolant, comme illustré dans les schémas des pages 2, 6 et 7.

Caractéristiques techniques détaillées :
- Hauteur : 200 mm
- Épaisseur : 2,5 mm
- Matériau : acier galvanisé (d'après les standards habituels de ce type de produit, bien que non spécifié explicitement)

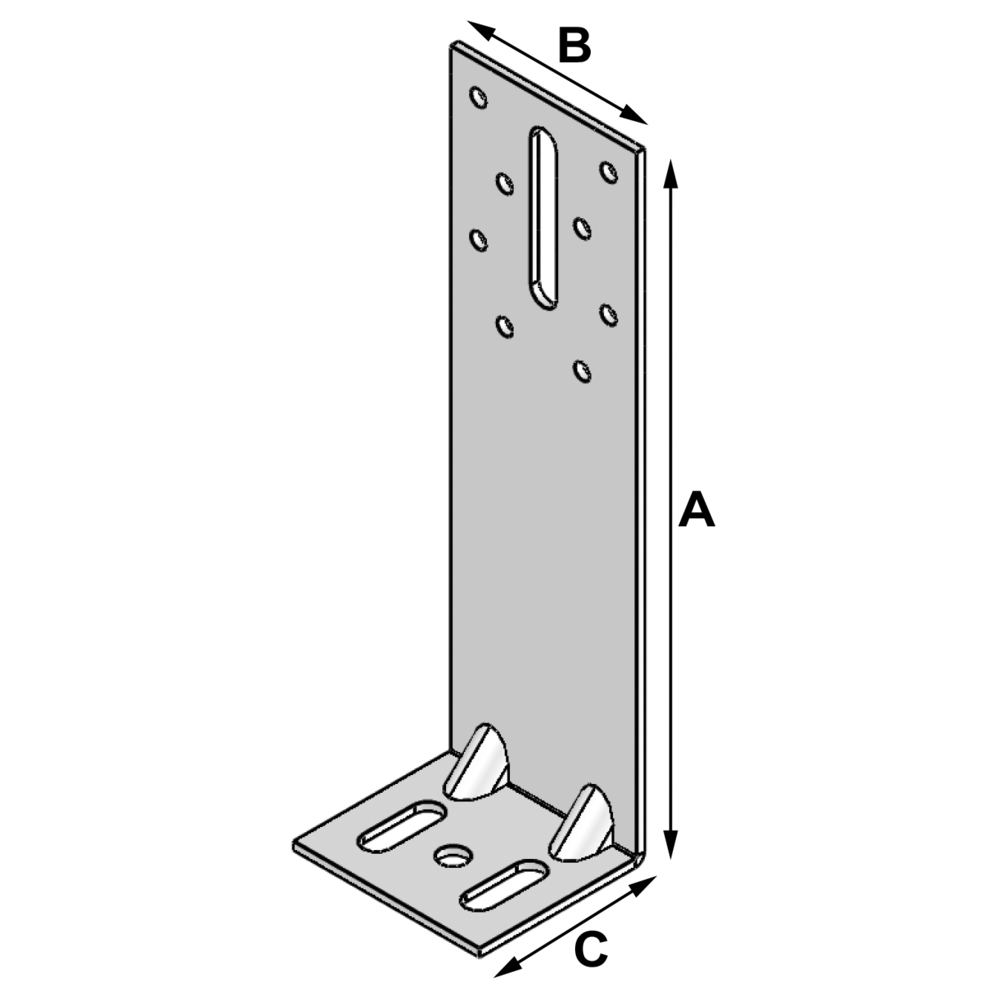

- Dimensions précises (en mm) : A = 200, B = 60, C = 54, épaisseur = 2,5, diamètre des trous = 8 mm
- Trous de fixation : 1 oblong supérieur (8,5 x 41,5 mm), 2 oblongs inférieurs (8,5 x 16,5 mm) avec 1 trou Ø 8,5 mm
- Poids : 100 g

Performances et capacités de charge :
- Capacité de charge F1 (en kN) pour une équerre avec différents moyens de connexion : 0,4 kN (4x40 mm), 1,2 kN (4x60 mm)
- Pour deux équerres, capacité jusqu’à 0,8 kN (4x40 mm) et 1,2 kN (4x60 mm)
- Capacités de charge F2/3 plus élevées selon les configurations, détaillées dans les tableaux des pages 3 et 4.

Compatibilités et produits associés :
- Compatible avec différents types d'isolants
- Utilisation recommandée avec cloueurs pneumatiques C 41/65 P1 (code 12C3365M) ou F 40/65 G2 (code 12AG3465MC)
- Pointes d’ancrage annelées galva HDG (code MAX4135G)
- Ancrage avec gaz (code P3440356)

Conditions d’utilisation et recommandations :
- Mise en œuvre suivant les espacements recommandés (90 cm en bordure, 1,35 m en partie courante)
- Utilisation de fixations adaptées selon le support (béton, maçonnerie, bois)
- Respect des capacités de charge en fonction du nombre d’équerres et des moyens de fixation
- Le produit doit être installé en respectant les normes de sécurité et les spécificités du chantier

Avantages produit :
- Fixation robuste et durable adaptée aux travaux d’isolation extérieure
- Facilite la mise en place des chevrons tout en garantissant l’espace nécessaire pour l’isolant
- Design optimisé pour une bonne répartition des charges

Conditionnement, stockage et conservation :
- Non spécifiés dans le document, mais habituels pour ce type de produit : stockage à l’abri de l’humidité et manipulation soignée pour éviter la déformation

Informations complémentaires :
- Le document rappelle que les informations sont données à titre indicatif et que la mise en œuvre doit être accompagnée de calculs et essais adaptés à chaque cas.

Les schémas techniques présents sur les pages 2, 6 et 7 illustrent clairement la position des équerres, des chevrons, des isolants, des chevilles et du bardage, ainsi que les distances d’espacement recommandées.

Cette équerre est un élément clé pour assurer la qualité et la durabilité des systèmes d’isolation par l’extérieur en garantissant une fixation fiable et adaptée aux contraintes mécaniques et environnementales.
