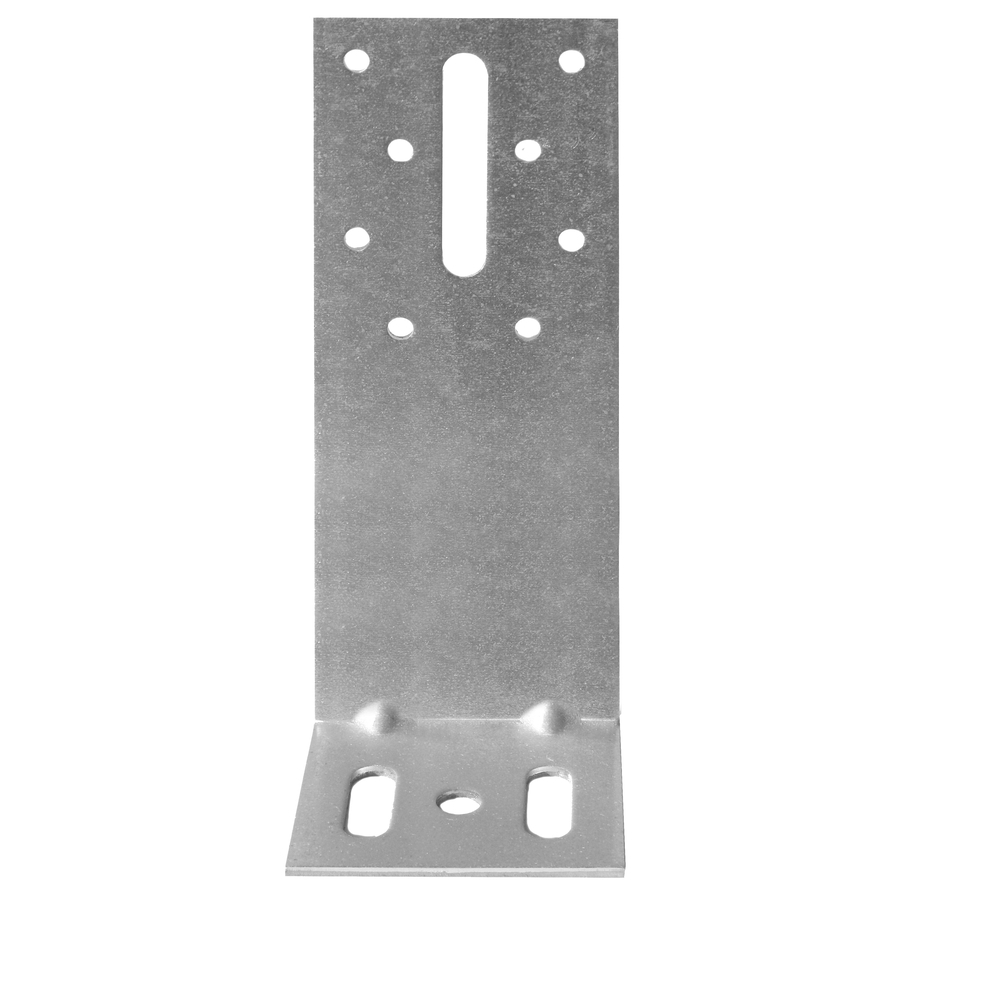

ÉQUERRE D'ISOLATION H240 MM - ALSAFIX - EI24060525
Référence : A060EI24060525
Découvrez ÉQUERRE D'ISOLATION H240 MM - ALSAFIX - EI24060525 disponible à l'achat
- Hauteur de 240 mm pour une isolation efficace
- Matériaux robustes garantissant une longue durée
- Installation simple avec connecteurs inclus
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L'équerre d'isolation ASLAFIX H.240 mm est un élément essentiel pour assurer une connexion fiable et durable.
Conçue pour optimiser l'isolation, cette équerre permet un montage simple et efficace des panneaux isolants. Elle doit être utilisée en combinaison avec les connecteurs appropriés pour garantir une performance maximale. Prévoyez de l'installer dans des conditions sèches et suivez les recommandations du fabricant pour un résultat optimal.
Cette équerre mesure 240 mm de hauteur et est spécialement conçue pour les applications d'isolation. Fabriquée avec des matériaux robustes, elle assure une résistance à long terme. Les connecteurs associés renforcent la stabilité des assemblages et contribuent à la performance énergétique de l'ensemble.
Description et usage :
- Hauteur : 240 mm
- Type : Équerre d’isolation
- Marque : ASLAFIX
- Connecteurs inclus
- Usage : assemblage et maintien d’éléments isolants, fixation de chevrons sur support bois, béton ou maçonnerie.
Fonctionnement et mise en œuvre :
- L’équerre est placée côté intérieur du bâtiment, au bord des façades tous les 90 cm le long du chevron.
- Dans la partie courante, les équerres sont espacées de 1,35 m.
- Fixation sur béton/maçonnerie avec goujon, vis BT, scellement chimique ou cheville Ø 8 mm.
- Fixation sur chevron avec vis ou pointes d’ancrage Ø 4 mm ou grande vis Ø 8 mm.
- Espacement entre chevrons recommandé : 60 cm.
- Schéma de pose illustré sur les pages 5 et 6, montrant la position des équerres, chevilles, isolant, chevrons et bardage.
Caractéristiques techniques détaillées (page 1) :
- Dimensions (en mm) : A = 50, B = 15, C = 240, épaisseur 2,5 mm, diamètre trous Ø 5 mm.
- 1 trou oblong supérieur : 8,5 x 41,5 mm.
- 2 trous oblongs inférieurs : 8,5 x 16,5 mm avec 1 trou Ø 8,5 mm.
- Poids : 54 kg/100 pièces.
Performances et capacités de charge (pages 3 et 4) :
- Capacités de charge F1, F2/3 pour une ou deux équerres selon type de fixation (4x40 mm ou 4x60 mm).
- Par exemple, pour 1 équerre avec vis 4x40 mm, capacité F1 = 0,4 kN, avec 2 équerres = 0,8 kN.
- Capacités variables selon modèle et mode de fixation, détaillées dans les tableaux.
Matériaux et composition :
- Équerre en acier galvanisé, robuste pour une résistance durable.
- Connecteurs inclus pour renforcer la stabilité des assemblages.
Compatibilités :
- Compatible avec fixation bois/béton/maçonnerie.
- Utilisable avec cloueur pneumatique et pointes d’ancrage spécifiques (codes produits associés fournis).
Conditions d’utilisation et recommandations :
- Installation dans des conditions sèches.
- Suivre les recommandations de pose et utiliser les fixations adaptées.
- Respecter les espacements préconisés pour garantir la performance et la stabilité.
Avantages produit :
- Montage simple et efficace.
- Optimisation de l’isolation par maintien de l’espace isolant.
- Résistance à long terme grâce à la qualité des matériaux et à la conception.
Conditionnement, stockage, conservation :
- Conditionnement en lots de 50 pièces.
- Stocker dans un endroit sec à l’abri de l’humidité.
Informations complémentaires :
- Le produit est soumis à des modifications possibles, informations données à titre indicatif.
- Il est recommandé de réaliser des calculs et essais spécifiques selon chaque cas d’usage.
Ces informations sont issues du document PDF fourni, notamment des pages 1 à 7 qui contiennent la description technique, les applications, les schémas de pose, les tableaux de capacités de charge et les recommandations d’installation.
- Hauteur : 240 mm
- Type : Équerre d'isolation
- Marque : ASLAFIX
- Connecteurs inclus : Oui
- Usage : Pour l'assemblage et le maintien d'éléments isolants
Questions produits
Quelle est la fonction principale de l’équerre d’isolation ASLAFIX H240 mm ?
Cette équerre permet de fixer les chevrons qui accueilleront le bardage tout en conservant l’espace nécessaire à l’isolant dans les systèmes d’isolation par l’extérieur des façades. Elle assure ainsi un maintien fiable des éléments isolants.
Comment doit-on fixer l’équerre d’isolation selon le type de support ?
Sur béton ou maçonnerie, la fixation se fait avec un goujon, une vis BT, un scellement chimique ou une cheville de diamètre 8 mm. Sur chevrons, il faut utiliser des vis ou des pointes d’ancrage de diamètre 4 mm, ou une grande vis de diamètre 8 mm.
Quels sont les espacements recommandés pour la pose des équerres ?
Au bord des bâtiments, les équerres sont placées tous les 90 cm le long du chevron. Dans la partie courante, elles sont espacées de 1,35 m. L’espacement entre chevrons conseillé est de 60 cm pour garantir la stabilité et la performance.
Quelles sont les capacités de charge de l’équerre et comment varient-elles ?
Les capacités de charge F1 et F2/3 varient selon le nombre d’équerres utilisées (une ou deux) et le type de fixation (vis 4x40 mm ou 4x60 mm). Par exemple, une équerre avec vis 4x40 mm supporte une charge F1 de 0,4 kN, tandis que deux équerres doublent cette capacité à 0,8 kN. Les tableaux détaillés figurent dans la documentation technique.
Quels sont les matériaux et les caractéristiques techniques de l’équerre ?
L’équerre est fabriquée en acier galvanisé d’une épaisseur de 2,5 mm, garantissant robustesse et durabilité. Elle mesure 240 mm de hauteur, avec des trous oblongs et ronds permettant différentes fixations. Des connecteurs sont inclus pour renforcer la stabilité des assemblages.
