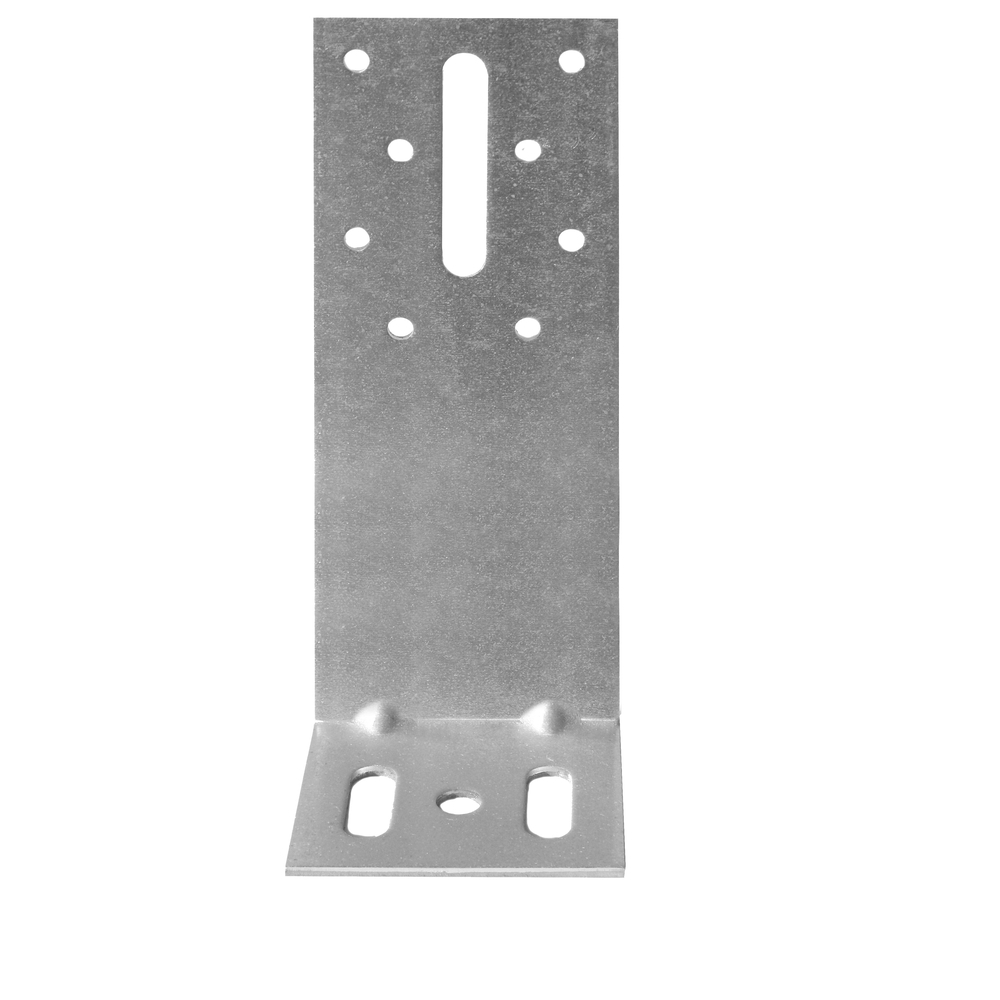

ÉQUERRE D'ISOLATION H260 MM - ALSAFIX - EI26060525

L'équerre d'isolation H260 mm ALSAFIX (référence EI26060525) est un élément de fixation conçu pour les systèmes d'isolation par l'extérieur des façades. Elle permet de fixer solidement les chevrons qui supporteront le bardage tout en conservant l'espace nécessaire à l'isolant.

Description et usages :
- Utilisée pour la fixation de chevrons sur supports bois, béton ou maçonnerie.
- Permet de maintenir un espace entre le support et le bardage pour intégrer un isolant.
- Positionnement recommandé : au bord des bâtiments, les équerres sont placées côté intérieur tous les 90 cm le long du chevron ; dans la partie courante, tous les 1,35 m.
- Fixation sur béton/maçonnerie avec goujon, vis BT, scellement chimique ou cheville de Ø 8 mm.
- Fixation sur chevron avec vis ou pointes d’ancrage de Ø 4 mm ou grande vis de Ø 8 mm.

Fonctionnement :
- L'équerre sert de connecteur entre la structure porteuse (béton, bois) et les chevrons accueillant le bardage.
- Elle assure la stabilité mécanique tout en garantissant la continuité de l'isolation thermique.

Caractéristiques techniques (page 1 du PDF) :
- Type de produit : Équerre d'isolation
- Hauteur : 260 mm
- Dimensions principales (tableau page 1) :
- A = 50 mm
- B = 19 mm
- C = 260 mm
- épaisseur (ep) = 2,5 mm
- Diamètre des trous (Ø5) = 8 mm
- Matériau : non spécifié dans la documentation
- Marque : ALSAFIX

Capacités de charge (pages 3 et 4) :
- Les tableaux indiquent les charges admissibles en fonction du nombre d’équerres (une ou deux) et des moyens de fixation (vis 4x40 ou 4x60 mm).
- Par exemple, pour une équerre EI26060525 avec fixation 4x60, la capacité de charge F1 est de 1,2 (unité non précisée, probablement en kN).
- Les capacités de charge varient selon les conditions de fixation et le nombre d’équerres utilisées.

Mise en œuvre (pages 5 et 6) :
- Schéma de pose illustrant la disposition des équerres sur les chevrons :
- Tous les 90 cm en rive de bâtiment
- Tous les 1,35 m en partie courante
- Espacement entre chevrons de 60 cm
- Illustration détaillée de la fixation avec les différents éléments : support, isolant, cheville, équerre, chevron, bardage.
- L'équerre est fixée sur le support (béton ou maçonnerie) avec une cheville adaptée, puis le chevron est fixé sur l'équerre.
- La lame d'air et l'isolant sont positionnés entre le support et le bardage pour assurer l'isolation thermique.

Avantages produit :
- Facilite la fixation des chevrons tout en garantissant l'espace nécessaire à l'isolant.
- Assure une fixation solide et durable.
- Compatible avec différents types de supports (bois, béton, maçonnerie).
- Permet une installation rapide grâce aux trous oblongs et au design adapté.

Conditionnement, stockage et conservation :
- Non spécifiés dans le document.

Normes et certifications :
- Non mentionnées dans le document.

Recommandations :
- Suivre les bonnes pratiques de fixation selon le type de support.
- Utiliser les vis ou chevilles adaptées pour garantir la performance.
- Effectuer des calculs et essais préalables propres à chaque cas avant mise en œuvre (mention en page 7).

En résumé, l'équerre d'isolation H260 mm ALSAFIX est un connecteur robuste et fonctionnel destiné à la fixation des chevrons dans les systèmes d'isolation par l'extérieur, garantissant la stabilité mécanique et la continuité de l'isolation thermique.
