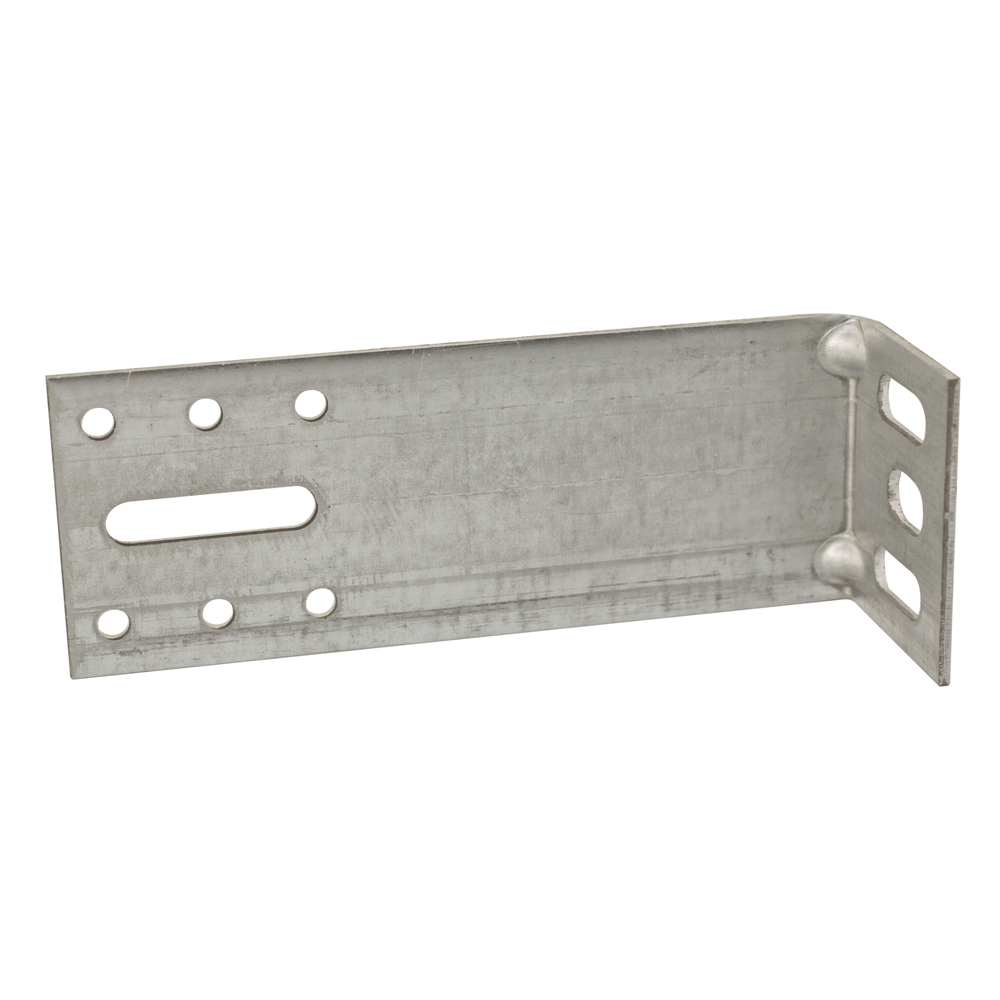

équerre de bardage 140mm x 75 SCELL-IT - EKER140
Référence : S344EKER140
Découvrez équerre de bardage 140mm x 75 SCELL-IT - EKER140 disponible à l'achat
- Produit conforme aux normes CSTB 3316 et 3194
- Perçage pour fixation murale avec plusieurs options
- Réglage facile de l'ossature primaire
- Conception robuste avec trous d'encadrement
- Facilite une installation rapide et sécurisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’équerre de bardage 140mm x 75 SCELL-IT - EKER140 est fabriquée en acier galvanisé DX51D+Z350.
Elle bénéficie d’une galvanisation à chaud avec un dépôt de zinc de 350 g/m² sur les deux faces, assurant une épaisseur d’environ 25 μm.
Cette protection anti-corrosion est particulièrement adaptée aux atmosphères extérieures protégées et ventilées.
L’épaisseur de l’équerre est de 2,5 mm, garantissant une robustesse optimale.
Ce produit est conforme aux cahiers 3316 et 3194 du CSTB, attesté par le rapport d’essai n°CLC 15 - 26057061.
Il est conçu pour la fixation d’ossatures de bardage rapporté, aussi bien sur ossature bois que métal, posées sur équerres métalliques.
La fixation au mur porteur se fait via un perçage spécifique comportant deux trous oblongs horizontaux de Ø9x25 mm pour une fixation à droite ou à gauche par goujon d’ancrage Ø8 mm, ainsi qu’un trou oblong central de Ø10,5x18 mm pour fixation par cheville nylon Ø10 ou goujon Ø8.
Sur l’aile principale, l’équerre dispose d’un trou oblong de Ø8,5x40 mm destiné au réglage de l’ossature primaire, complété par six trous d’encadrement de Ø6 mm pour le passage des fixations de blocage.
La mise en œuvre standard recommande un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive de bâtiment.
La quantité moyenne nécessaire est d’environ 1,5 équerre par mètre carré.
La fixation de l’équerre sur support béton s’effectue soit par goujon Ø8 dans le trou oblong supérieur Ø9x25 mm, soit par cheville nylon Ø10 dans le trou central Ø10,5x18 mm.
La fixation du chevron sur l’équerre se réalise avec un tirefond Ø7 mm dans le trou oblong central Ø8,5x40 mm, complété par deux vis Ø5 mm assurant l’anti-rotation du chevron.
Le produit est disponible en 25 longueurs, allant de 40 mm à 350 mm, offrant une gamme étendue adaptée à divers besoins.
Les résistances admissibles validées par le CSTB sont conformes aux normes en vigueur :
- Résistance aux charges verticales (poids du bardage) avec une déformation maximale admise de 1 mm ou 3 mm selon la nature du bardage.
- Résistance aux charges horizontales (dépression due au vent) avec une déformation résiduelle inférieure à 1 mm après 150 cycles.
Un coefficient de sécurité de 1,5 est appliqué pour les charges verticales et de 2 pour les charges horizontales.
Le conditionnement se fait dans une boîte en carton renforcée, adaptée aux dimensions des équerres, garantissant une bonne résistance aux chocs et un stockage optimisé.
Le poids des boîtes varie entre 9 et 18 kg selon la référence.
Ce produit facilite une installation rapide et sécurisée grâce à sa conception robuste, ses multiples perçages pour fixation et réglage, ainsi que sa conformité aux normes CSTB, garantissant fiabilité et durabilité.
L’équerre est conçue pour la fixation d’ossatures primaires en bardage rapporté, aussi bien sur ossature bois que métallique. Elle présente un perçage spécifique sur l’aile d’appui pour sa fixation au mur porteur, comprenant deux trous oblongs horizontaux de 9x25 mm pour la fixation par goujon d’ancrage Ø8 à droite ou à gauche de l’ossature, ainsi qu’un trou oblong central de 10,5x18 mm pour fixation par cheville nylon Ø10 ou goujon Ø8. Sur l’aile principale, elle dispose d’un trou oblong de 8,5x40 mm permettant le réglage de l’ossature primaire, ainsi que six trous d’encadrement Ø6 mm pour le passage des fixations de blocage.
La mise en œuvre standard recommande un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m (réduit à 90 cm en rive), avec une quantité moyenne d’environ 1,5 équerre par mètre carré. La fixation de l’équerre sur le support béton s’effectue soit par goujon Ø8 dans le trou oblong supérieur, soit par cheville nylon Ø10 dans le trou central. La fixation du chevron sur l’équerre est réalisée à l’aide d’un tirefond Ø7 dans le trou oblong central et de deux vis Ø5 assurant l’anti-rotation du chevron.
Les résistances admissibles à la charge verticale (poids du bardage) sont de 33 daN sous 1 mm de déformation pour l’équerre de 140 mm, avec une résistance aux charges horizontales (vent) de 90 daN, intégrant un coefficient de sécurité de 1,5 pour les charges verticales et de 2 pour les charges horizontales. Ces valeurs sont issues du rapport d’essais CSTB mentionné.
L’équerre est disponible dans une gamme de 25 longueurs allant de 40 mm à 350 mm, permettant une adaptation précise aux besoins du chantier. Elle est emballée dans une boîte en carton renforcée assurant une bonne résistance aux chocs et facilitant le stockage.
Ce produit permet une fixation fiable et durable des ossatures de bardage rapporté, offrant une solution conforme aux normes et adaptée aux exigences techniques des ouvrages d’isolation thermique par l’extérieur (ITE).
- matière : acier galvanisé DX51D+Z350
- galvanisation à chaud avec dépôt de zinc de 350 g/m² sur les deux faces (épaisseur d’environ 25 μm)
- épaisseur : 2,5 mm
- conforme aux cahiers 3316 et 3194 du CSTB (rapport d’essai n°CLC 15 - 26057061)
- perçage sur l’aile d’appui pour fixation au mur porteur : 2 trous oblongs horizontaux Ø9x25 mm pour fixation par goujon d’ancrage Ø8 mm, 1 trou oblong central Ø10,5x18 mm pour fixation par cheville nylon Ø10 ou goujon Ø8 mm
- perçage sur l’aile principale : 1 trou oblong Ø8,5x40 mm pour réglage de l’ossature primaire, 6 trous d’encadrement Ø6 mm pour passage des fixations de blocage
- dispositions des équerres pour mise en œuvre standard : entraxe horizontal 60 cm, entraxe vertical 1,35 m (réduit à 90 cm en rive)
- quantité moyenne nécessaire : environ 1,5 équerre/m²
- fixation sur support béton par goujon Ø8 mm dans trou oblong supérieur Ø9x25 mm ou par cheville nylon Ø10 mm dans trou central Ø10,5x18 mm
- fixation du chevron sur l’équerre avec tirefond Ø7 mm dans trou oblong Ø8,5x40 mm, complété par deux vis Ø5 mm anti-rotation
- disponible en 25 longueurs de 40 mm à 350 mm
- résistances admissibles validées par le CSTB : résistance aux charges verticales (poids du bardage) avec déformation maximale admise de 1 mm ou 3 mm selon nature du bardage, résistance aux charges horizontales (vent) avec déformation résiduelle inférieure à 1 mm après 150 cycles
- coefficient de sécurité : 1,5 pour charges verticales, 2 pour charges horizontales
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux composent l’équerre de bardage 140mm x 75 SCELL-IT - EKER140 ?
L’équerre est fabriquée en acier galvanisé DX51D+Z350, avec une galvanisation à chaud assurant un dépôt de zinc de 350 g/m² sur les deux faces. Son épaisseur est de 2,5 mm, offrant une protection adaptée aux atmosphères extérieures protégées et ventilées.
Comment se réalise la fixation de l’équerre sur le mur porteur et l’ossature primaire ?
La fixation sur le mur porteur béton se fait soit par goujon Ø8 dans un des trous oblongs horizontaux Ø9x25, soit par cheville nylon Ø10 dans le trou oblong central Ø10,5x18. L’ossature primaire (chevrons bois) est fixée sur l’équerre par un tirefond Ø7 dans le trou oblong Ø8,5x40, complété par deux vis Ø5 pour assurer l’anti-rotation du chevron.
Quelles sont les dispositions recommandées pour la mise en œuvre des équerres ?
Les équerres doivent être disposées avec un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive de bâtiment. En rive, toutes les équerres sont placées du même côté sur le chevron d’extrémité, avec une moyenne d’environ 1,5 équerre par m².
Quelles résistances aux charges sont garanties par ce produit ?
Selon le rapport d’essai CSTB n°CLC 15-26057061, l’équerre supporte des charges verticales (poids du bardage) avec une résistance variant selon la longueur, par exemple 33 daN sous 1 mm de déformation pour la longueur 140 mm. La résistance aux charges horizontales (vent) est constante à 90 daN, avec des coefficients de sécurité appliqués conformément aux cahiers CSTB 3316 et 3194.
Quels sont les perçages spécifiques présents sur l’équerre et leur fonction ?
L’aile d’appui comporte deux trous oblongs horizontaux Ø9x25 pour fixation par goujon d’ancrage Ø8, et un trou oblong central Ø10,5x18 pour fixation par cheville nylon Ø10 ou goujon Ø8. L’aile principale dispose d’un trou oblong Ø8,5x40 pour le réglage de l’ossature primaire et de six trous d’encadrement Ø6 pour le passage des fixations de blocage.
