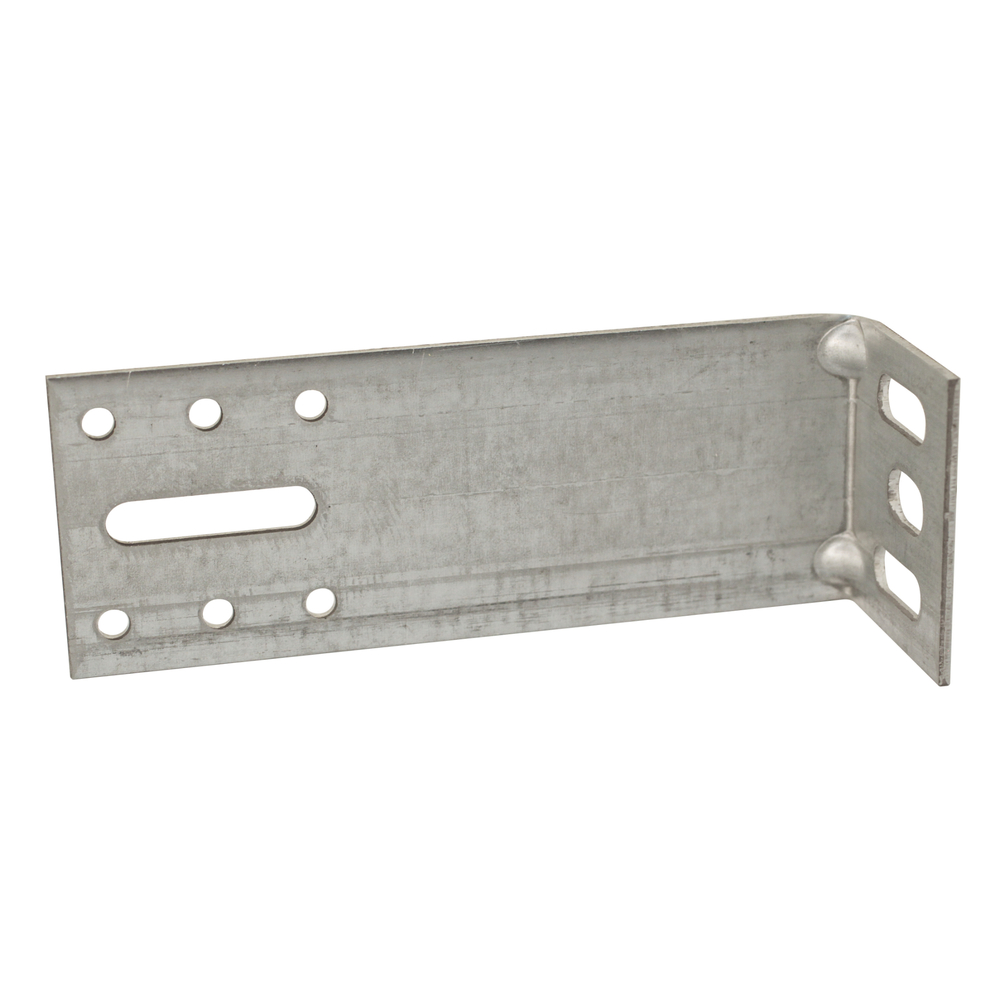

équerre de bardage - 160mm - SCELL-IT - EKER160
Référence : S344EKER160
Découvrez équerre de bardage - 160mm - SCELL-IT - EKER160 disponible à l'achat
- Conforme aux normes CSTB, garantissant une qualité optimale.
- Perçage pratique pour une fixation au mur porteur efficace.
- Supporte différents types de fixation pour une flexibilité d'utilisation.
- Réglage facile de l'ossature primaire pour un ajustement précis.
- Conception robuste pour une durabilité accrue dans le temps.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

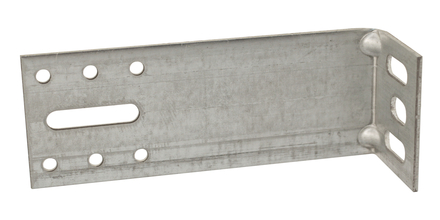

L’équerre de bardage SCELL-IT EKER160 est un élément métallique destiné à la fixation des ossatures primaires dans les systèmes de bardage rapporté.
Fabriquée en acier galvanisé DX51D+Z350 avec une galvanisation à chaud assurant un dépôt de zinc de 350 g/m² sur les deux faces, elle offre une protection anti-corrosion optimale adaptée aux environnements extérieurs ventilés.
Son épaisseur de 2,5 mm garantit une robustesse et une durabilité accrues dans le temps.
L’équerre est conforme aux cahiers 3316 et 3194 du CSTB, validée par le rapport d’essai n°CLC 15-26057061, attestant de sa qualité et de ses performances mécaniques.
Elle présente plusieurs perçages fonctionnels facilitant sa fixation et son réglage :
- Sur l’aile d’appui destinée à la fixation au mur porteur, deux trous oblongs horizontaux de Ø9x25 mm permettent une fixation à droite ou à gauche de l’ossature par goujon d’ancrage Ø8 mm.
- Un trou oblong central de Ø10,5x18 mm autorise la fixation par cheville nylon Ø10 ou goujon Ø8.
- Sur l’aile principale, un trou oblong de Ø8,5x40 mm sert au réglage de l’ossature primaire.
- Six trous d’encadrement de Ø6 mm sont prévus pour le passage des fixations de blocage.
La mise en œuvre standard recommande un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive de bâtiment.
La quantité moyenne utilisée est d’environ 1,5 équerre par mètre carré.
La fixation de l’équerre sur un support béton s’effectue soit par goujon Ø8 inséré dans le trou oblong supérieur, soit par cheville nylon Ø10 dans le trou central.
La fixation du chevron sur l’équerre se réalise avec un tirefond Ø7 inséré dans le trou oblong central et deux vis Ø5 assurant un blocage anti-rotation.
L’équerre est disponible en 25 longueurs allant de 40 mm à 350 mm, permettant une adaptation précise aux besoins du chantier.
Les performances mécaniques certifiées par le CSTB indiquent une résistance aux charges verticales (poids du bardage) et horizontales (dépression due au vent) avec des coefficients de sécurité respectifs de 1,5 et 2.
Les valeurs de résistance varient selon la longueur de l’équerre, assurant une tenue fiable dans différentes configurations d’installation.
Le conditionnement se fait en boîte carton renforcée adaptée aux dimensions, garantissant une bonne protection contre les chocs et facilitant le stockage.
Le poids des boîtes varie entre 9 et 18 kg selon la référence.
En résumé, l’équerre de bardage EKER160 est un produit robuste, conforme aux normes CSTB, conçu pour une fixation fiable et ajustable des ossatures dans les systèmes de bardage rapporté, avec une protection anticorrosion adaptée aux environnements extérieurs ventilés.
Ce produit est conforme aux cahiers 3316 et 3194 du CSTB, avec un rapport d’essai n°CLC 15 - 26057061 attestant de ses performances mécaniques. L’équerre présente plusieurs perçages fonctionnels : sur l’aile d’appui, deux trous oblongs horizontaux Ø9x25 permettent la fixation au mur porteur par goujon d’ancrage Ø8, à droite ou à gauche de l’ossature, ainsi qu’un trou oblong central Ø10,5x18 pour fixation par cheville nylon Ø10 ou goujon Ø8. Sur l’aile principale, un trou oblong Ø8,5x40 sert au réglage de l’ossature primaire, complété par six trous d’encadrement Ø6 pour le passage des fixations de blocage.
L’équerre EKER160 est conçue pour la mise en œuvre de bardage rapporté avec ossature bois ou métal sur équerres métalliques. La disposition standard recommande un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive de bâtiment, avec une quantité moyenne d’environ 1,5 équerre/m². La fixation sur support béton s’effectue par goujon Ø8 dans le trou oblong supérieur ou par cheville nylon Ø10 dans le trou central. La fixation des chevrons sur l’équerre est réalisée par un tirefond Ø7 dans le trou oblong central et deux vis Ø5 assurent l’anti-rotation du chevron.
Les performances mécaniques, issues du rapport CSTB, indiquent pour l’équerre de 160 mm une résistance aux charges verticales (poids du bardage) avec une déformation sous charge de 1 mm de 13 daN, sous 3 mm de 23 daN, et une résistance aux charges horizontales (vent) de 90 daN, avec des coefficients de sécurité respectifs de 1,5 et 2.
L’équerre s’intègre dans un système d’isolation thermique par l’extérieur (ITE) en 1 ou 2 couches, avec fixation par chevilles à rosace. La pose comprend la fixation des équerres sur le matériau support, la mise en place de l’isolant thermique, la fixation de l’ossature primaire (chevrons bois) sur les équerres, puis la pose éventuelle d’un pare-pluie et du parement, en respectant une lame d’air ventilée.
Chaque équerre est conditionnée dans une boîte en carton renforcée adaptée à ses dimensions, garantissant une bonne résistance aux chocs et facilitant le stockage.
En résumé, l’équerre de bardage EKER160 est un élément robuste, certifié CSTB, spécialement conçu pour la fixation d’ossatures bois ou métal dans les systèmes de bardage rapporté, offrant une protection anticorrosion efficace et une installation conforme aux normes en vigueur.
- matière : acier galvanisé DX51D+Z350 avec galvanisation à chaud, dépôt de zinc de 350 g/m² sur les deux faces
- épaisseur : 2,5 mm
- conforme aux cahiers 3316 et 3194 du CSTB (rapport d’essai n°CLC 15-26057061)
- perçages sur l’aile d’appui : 2 trous oblongs horizontaux Ø9x25 mm pour fixation par goujon d’ancrage Ø8 mm, 1 trou oblong central Ø10,5x18 mm pour fixation par cheville nylon Ø10 ou goujon Ø8
- perçages sur l’aile principale : 1 trou oblong Ø8,5x40 mm pour réglage de l’ossature primaire, 6 trous d’encadrement Ø6 mm pour passage des fixations de blocage
- disposition recommandée des équerres : entraxe horizontal 60 cm, entraxe vertical 1,35 m (réduit à 90 cm en rive)
- fixation sur support béton : goujon Ø8 dans trou oblong supérieur ou cheville nylon Ø10 dans trou central
- fixation du chevron sur l’équerre : tirefond Ø7 dans trou oblong central et deux vis Ø5 pour blocage anti-rotation
- disponible en 25 longueurs de 40 mm à 350 mm
- résistance aux charges verticales (poids du bardage) avec coefficient de sécurité 1,5, variant selon la longueur de l’équerre (ex : 13 daN sous 1 mm pour 160 mm)
- résistance aux charges horizontales (vent) avec coefficient de sécurité 2, valeur constante de 90 daN
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux composent l’équerre de bardage EKER160 et quelles sont ses caractéristiques de protection ?
L’équerre est en acier galvanisé DX51D+Z350 avec une galvanisation à chaud assurant un dépôt de zinc de 350 g/m² sur les deux faces, offrant une protection anti-corrosion adaptée aux atmosphères extérieures protégées et ventilées. Son épaisseur est de 2,5 mm.
Comment se fixe l’équerre EKER160 sur le mur porteur et sur les chevrons ?
La fixation sur support béton se réalise soit par goujon Ø8 dans le trou oblong supérieur (Ø9x25 mm), soit par cheville nylon Ø10 dans le trou oblong central (Ø10,5x18 mm). La fixation des chevrons sur l’équerre s’effectue avec un tirefond Ø7 dans le trou oblong central (8,5x40 mm) et deux vis Ø5 assurant l’anti-rotation du chevron.
Quelles sont les recommandations de mise en œuvre pour l’espacement des équerres ?
La pose standard préconise un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive de bâtiment où toutes les équerres sont placées du même côté du chevron d’extrémité. La quantité moyenne utilisée est d’environ 1,5 équerre par m².
Quelles sont les performances de résistance de l’équerre EKER160 aux charges verticales et horizontales ?
Selon le rapport d’essai CSTB n°CLC 15-26057061, l’équerre supporte des charges verticales jusqu’à 13 daN sous 1 mm de déformation et des charges horizontales (vent) constantes à 90 daN, avec des coefficients de sécurité respectifs de 1,5 pour les charges verticales et 2 pour les charges horizontales.
Quels sont les différents perçages présents sur l’équerre et leur fonction ?
L’aile d’appui comporte deux trous oblongs horizontaux (Ø9x25 mm) pour fixation à droite ou à gauche par goujon Ø8, et un trou oblong central (Ø10,5x18 mm) pour fixation par cheville nylon Ø10 ou goujon Ø8. L’aile principale possède un trou oblong (Ø8,5x40 mm) pour le réglage de l’ossature primaire et six trous d’encadrement Ø6 pour le passage des fixations de blocage.
