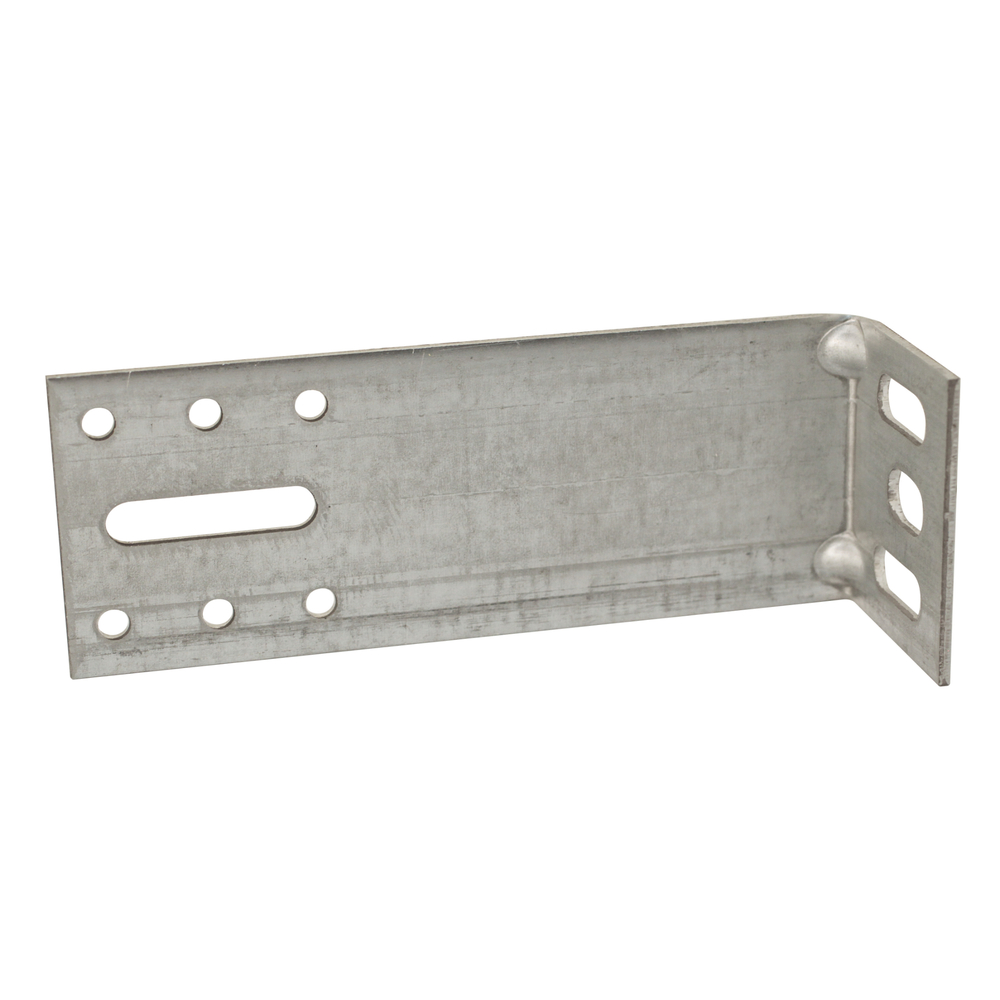

équerre de bardage - 170mm - SCELL-IT - EKER170
Référence : S344EKER170
Découvrez équerre de bardage - 170mm - SCELL-IT - EKER170 disponible à l'achat
- Conforme aux normes CSTB 3316 et 3194 pour un usage sécurisé.
- Perçage optimisé pour une fixation facile et adaptable.
- Prévu pour un réglage précis de l'ossature primaire.
- Possède des trous d'encadrement pour un blocage efficace.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’équerre de bardage SCELL-IT EKER170, d’une longueur de 170 mm, est conçue pour la fixation des ossatures primaires de bardage rapporté, qu’elles soient en bois ou en métal, sur des murs porteurs.
Fabriquée en acier galvanisé DX51D+Z350 avec une galvanisation à chaud assurant un dépôt de zinc de 350 g/m² sur les deux faces, elle offre une protection anti-corrosion optimale adaptée aux atmosphères extérieures protégées et ventilées.
Son épaisseur de 2,5 mm garantit robustesse et durabilité.
Le perçage de l’équerre est optimisé pour faciliter la fixation et le réglage :
- Sur l’aile d’appui destinée à la fixation au mur porteur, deux trous oblongs horizontaux de Ø9x25 mm permettent l’utilisation de goujons d’ancrage Ø8 mm, avec la possibilité de fixer à droite ou à gauche de l’ossature.
- Un trou oblong central de Ø10,5x18 mm autorise la fixation par cheville nylon Ø10 ou goujon Ø8.
- Sur l’aile principale, un trou oblong de Ø8,5x40 mm offre un réglage précis de l’ossature primaire.
- Six trous d’encadrement de Ø6 mm sont prévus pour le passage des fixations de blocage, assurant la stabilité et l’anti-rotation des chevrons.
La mise en œuvre standard recommande un entraxe horizontal de 60 cm et vertical de 1,35 m, réduit à 90 cm en rive de bâtiment, avec une moyenne d’environ 1,5 équerre par mètre carré.
La fixation de l’équerre sur le support béton s’effectue soit par goujon Ø8 dans le trou oblong supérieur Ø9x25 mm, soit par cheville nylon Ø10 dans le trou central Ø10,5x18 mm.
Les chevrons sont fixés sur l’équerre par un tirefond Ø7 mm dans le trou oblong central Ø8,5x40 mm, complété par deux vis Ø5 mm assurant l’anti-rotation.
Les performances mécaniques sont certifiées par le CSTB selon les cahiers 3316 et 3194 (rapport d’essai n°CLC 15-26057061).
Pour la référence EKER170, la résistance admissible sous une déformation de 1 mm est de 13 daN en charge verticale (poids du bardage) et 23 daN en charge horizontale (dépression due au vent).
Le conditionnement se fait en boîte carton renforcée adaptée aux dimensions, garantissant une bonne résistance aux chocs et facilitant le stockage.
Le poids de la boîte varie entre 9 et 18 kg selon la référence.
Cette équerre est particulièrement recommandée pour les applications d’isolation thermique par l’extérieur (ITE) avec fixation d’isolants en une ou deux couches.
Elle assure une fixation fiable et réglable des ossatures primaires tout en garantissant une excellente durabilité grâce à sa galvanisation et à sa conformité aux normes CSTB.
En résumé, l’équerre EKER170 est un élément technique robuste, certifié, conçu pour faciliter la mise en œuvre des bardages rapportés avec ossature bois ou métal dans des constructions protégées et ventilées.
Elle est conçue pour la fixation d’ossatures primaires dans les systèmes de bardage rapporté, notamment sur ossature bois ou métal, et permet la mise en œuvre d’une isolation thermique par l’extérieur (ITE) en 1 ou 2 couches. L’équerre sert à fixer le chevron primaire sur le mur porteur en béton ou autre support, via des goujons d’ancrage Ø8 ou des chevilles nylon Ø10.
Les perçages sont spécifiquement disposés pour faciliter la fixation :
- Sur l’aile d’appui (fixation au mur porteur) : 2 trous oblongs horizontaux Ø9x25 pour fixation à droite ou à gauche, et 1 trou oblong central Ø10,5x18 pour fixation par cheville nylon ou goujon.
- Sur l’aile principale (fixation de l’ossature primaire) : 1 trou oblong Ø8,5x40 pour réglage du chevron et 6 trous d’encadrement Ø6 pour les fixations de blocage.
La fixation du chevron sur l’équerre se réalise avec un tirefond Ø7 positionné dans le trou oblong central, complété par deux vis Ø5 assurant l’anti-rotation du chevron.
Les recommandations de pose selon les cahiers CSTB prévoient un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m (réduit à 90 cm en rive), avec une disposition en quinconce des équerres pour une meilleure stabilité, soit environ 1,5 équerre par m².
L’équerre EKER170 offre des résistances admissibles au poids du bardage et aux charges horizontales dues au vent, conformément aux essais CSTB. Pour cette longueur, la résistance sous une déformation de 1 mm est de 13 daN et sous 3 mm de 23 daN, avec une résistance aux charges horizontales de 90 daN.
Cette équerre est disponible dans une gamme étendue de 25 longueurs, de 40 mm à 350 mm, permettant une adaptation précise aux besoins du chantier.
Enfin, les équerres sont conditionnées dans des boîtes en carton renforcé adaptées aux dimensions, garantissant une bonne résistance aux chocs et facilitant le stockage.
En résumé, l’équerre de bardage EKER170 est un élément robuste, conforme aux normes CSTB, conçu pour assurer une fixation fiable et durable des ossatures dans les systèmes de bardage rapporté avec isolation thermique par l’extérieur.
- matière : acier galvanisé DX51D+Z350 avec galvanisation à chaud, dépôt de zinc de 350 g/m² sur les deux faces
- épaisseur : 2,5 mm
- perçage sur l'aile d'appui : 2 trous oblongs horizontaux Ø9x25 mm pour fixation par goujon d'ancrage Ø8, 1 trou oblong central Ø10,5x18 mm pour fixation par cheville nylon Ø10 ou goujon Ø8
- perçage sur l'aile principale : 1 trou oblong Ø8,5x40 mm pour réglage de l'ossature primaire, 6 trous d'encadrement Ø6 mm pour passage des fixations de blocage
- conforme aux cahiers CSTB 3316 et 3194 (rapport d’essai n°CLC 15-26057061)
- résistance admissible sous une déformation de 1 mm : 13 daN en charge verticale (poids du bardage) et 23 daN en charge horizontale (vent) pour la référence EKER170
- dispositions des équerres pour mise en œuvre standard : entraxe horizontal 60 cm, entraxe vertical 1,35 m (réduit à 90 cm en rive)
- fixation sur support béton : goujon Ø8 dans trou oblong Ø9x25 mm ou cheville nylon Ø10 dans trou central Ø10,5x18 mm
- fixation des chevrons sur l’équerre : tirefond Ø7 mm dans trou oblong Ø8,5x40 mm, complété par deux vis Ø5 mm assurant l’anti-rotation
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et traitements utilisés pour cette équerre de bardage ?
L’équerre EKER170 est fabriquée en acier galvanisé DX51D+Z350 avec une galvanisation à chaud assurant un dépôt de zinc de 350 g/m² sur les deux faces. Cette protection confère une résistance anti-corrosion adaptée aux atmosphères extérieures protégées et ventilées.
Comment se réalise la fixation de l’équerre sur le support et du chevron sur l’équerre ?
La fixation de l’équerre sur un mur porteur en béton s’effectue soit par goujon d’ancrage Ø8 dans les trous oblongs horizontaux Ø9x25, soit par cheville nylon Ø10 dans le trou oblong central Ø10,5x18. Le chevron est fixé sur l’équerre avec un tirefond Ø7 dans le trou oblong Ø8,5x40, complété par deux vis Ø5 pour éviter la rotation du chevron.
Quelles sont les recommandations pour la mise en œuvre des équerres sur chantier ?
La pose standard préconise un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive. Les équerres sont disposées en quinconce de part et d’autre des chevrons, avec une moyenne d’environ 1,5 équerre par m², conformément aux cahiers CSTB 3316 et 3194.
Quelles sont les performances mécaniques validées pour cette équerre ?
Selon le rapport d’essai CSTB n°CLC 15-26057061, l’équerre EKER170 supporte une charge verticale de 13 daN sous 1 mm de déformation et 23 daN sous 3 mm, avec une résistance au vent de 90 daN. Ces valeurs intègrent des coefficients de sécurité de 1,5 pour les charges verticales et 2 pour les charges horizontales.
Comment l’équerre EKER170 s’intègre-t-elle dans un système d’isolation thermique par l’extérieur (ITE) ?
Elle est conçue pour la fixation d’ossatures bois ou métal dans des systèmes de bardage rapporté avec isolation thermique en une ou deux couches. La pose inclut la fixation des équerres au support, la mise en place de l’isolant fixé par chevilles à rosace, l’installation de l’ossature primaire et la pose éventuelle d’un pare-pluie garantissant une lame d’air ventilée.
