équerre de bardage - 190mm - SCELL-IT - EKER190
Référence : S344EKER190
Découvrez équerre de bardage - 190mm - SCELL-IT - EKER190 disponible à l'achat
- Conforme aux exigences des cahiers 3316 et 3194 du CSTB
- Equipée de plusieurs trous oblongs pour une fixation facile
- Permet un réglage précis de l'ossature primaire
- Adaptée à des fixations avec goujons d'ancrage ou chevilles
- Conception fonctionnelle pour installations en bardage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

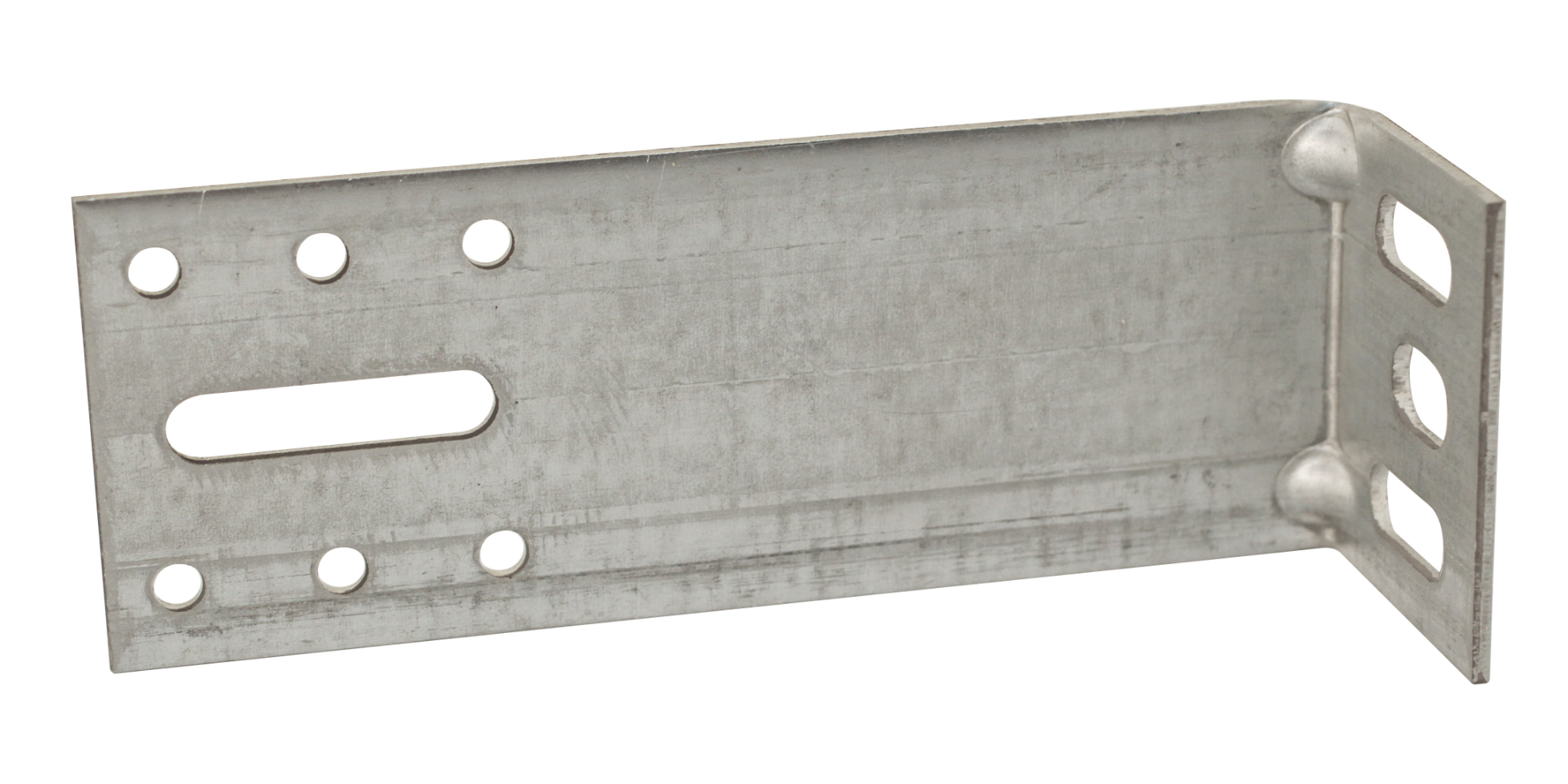

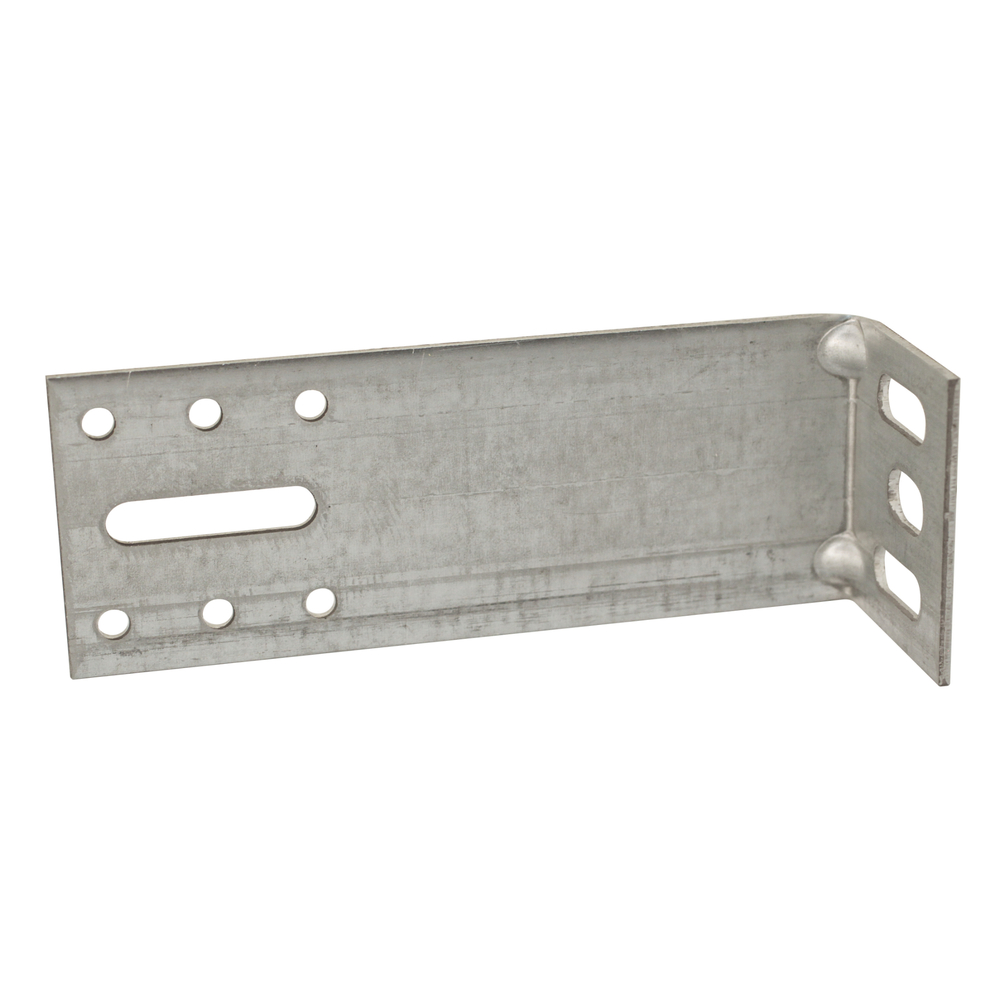

L’équerre de bardage SCELL-IT EKER190 est fabriquée en acier galvanisé DX51D+Z350, avec une galvanisation à chaud assurant un dépôt de zinc de 350 g/m² sur les deux faces, ce qui correspond à une épaisseur d’environ 25 μm.
Cette protection anti-corrosion est particulièrement adaptée aux atmosphères extérieures protégées et ventilées.
L’épaisseur de l’équerre est de 2,5 mm.
Ce produit est conforme aux cahiers 3316 et 3194 du CSTB, attesté par le rapport d’essai n°CLC 15 - 26057061.
Il est conçu pour la fixation des bardages rapportés sur ossature bois ou métal à l’aide d’équerres métalliques.
Les applications principales concernent le bardage rapporté sur ossature bois ou ossature métal.
La conception fonctionnelle intègre plusieurs perçages pour faciliter la fixation et le réglage :
- Sur l’aile d’appui destinée à la fixation au mur porteur, deux trous oblongs horizontaux de dimensions Ø9x25 permettent une fixation à droite ou à gauche de l’ossature par goujon d’ancrage Ø8.
- Un trou oblong central Ø10.5x18 est prévu pour une fixation par cheville nylon Ø10 ou goujon Ø8.
- Sur l’aile principale, un trou oblong Ø8.5x40 permet le réglage de l’ossature primaire.
- Six trous d’encadrement Ø6 assurent le passage des fixations de blocage.
La mise en œuvre standard recommande un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive de bâtiment.
La quantité moyenne utilisée est d’environ 1,5 équerre par mètre carré.
La fixation de l’équerre sur le support béton s’effectue soit par goujon Ø8 dans le trou oblong supérieur Ø9x25, soit par cheville nylon Ø10 dans le trou central Ø10,5x18.
La fixation du chevron sur l’équerre est réalisée avec un tirefond Ø7 inséré dans le trou oblong central Ø8,5x40, complété par deux vis Ø5 assurant l’anti-rotation du chevron.
Les équerres sont disponibles en 25 longueurs, allant de 40 mm à 350 mm, permettant une adaptation précise aux besoins du chantier.
Les performances mécaniques certifiées selon le rapport d’essai CSTB sont les suivantes :
- Résistance aux charges verticales (poids du bardage) avec une déformation résiduelle maximale de 0,2 % de la longueur de l’équerre.
- Résistance aux charges horizontales (vent) avec une déformation résiduelle inférieure à 1 mm après 150 cycles de charge.
Un coefficient de sécurité de 1,5 est appliqué sur les charges verticales et de 2 sur les charges horizontales.
Le conditionnement se fait dans une boîte en carton renforcée adaptée aux dimensions, garantissant une bonne résistance aux chocs et facilitant le stockage optimisé.
Le poids de la boîte varie entre 9 et 18 kg selon la référence.
Ce produit est fabriqué en France et s’intègre parfaitement dans les systèmes d’isolation thermique par l’extérieur (ITE) avec pose d’isolant en une ou deux couches, fixation des équerres sur le matériau support, pose de l’ossature primaire (chevrons bois) et mise en place éventuelle d’un pare-pluie respectant une lame d’air ventilée.
Elle est conçue pour la fixation d’ossatures primaires dans les systèmes de bardage rapporté, notamment pour ossature bois ou métallique sur équerres métalliques. L’équerre présente plusieurs perçages fonctionnels :
- sur l’aile d’appui, deux trous oblongs horizontaux Ø9x25 permettent la fixation au mur porteur par goujon d’ancrage Ø8, à droite ou à gauche de l’ossature, ainsi qu’un trou oblong central Ø10,5x18 pour fixation par cheville nylon Ø10 ou goujon Ø8,
- sur l’aile principale, un trou oblong Ø8,5x40 facilite le réglage de l’ossature primaire, accompagné de six trous d’encadrement Ø6 pour le passage des fixations de blocage.
La mise en œuvre standard prévoit un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m (réduit à 90 cm en rive), ce qui conduit à une quantité moyenne d’environ 1,5 équerre par mètre carré. La fixation de l’équerre sur le support béton s’effectue soit par goujon Ø8 inséré dans le trou oblong supérieur Ø9x25, soit par cheville nylon Ø10 dans le trou central Ø10,5x18. La fixation du chevron sur l’équerre est réalisée avec un tirefond Ø7 dans le trou oblong central Ø8,5x40, complété par deux vis Ø5 assurant l’anti-rotation du chevron.
L’équerre EKER190 bénéficie de résistances admissibles validées par le CSTB, avec une résistance aux charges verticales (poids du bardage) de 10 daN sous 1 mm de déformation et 17 daN sous 3 mm, ainsi qu’une résistance aux charges horizontales (vent) de 90 daN. Ces valeurs intègrent des coefficients de sécurité de 1,5 pour les charges verticales et 2 pour les charges horizontales.
Ce produit est disponible en 25 longueurs allant de 40 mm à 350 mm, permettant une adaptation précise aux besoins de chantier. Chaque équerre est emballée dans une boîte en carton renforcée, garantissant une bonne résistance aux chocs et facilitant le stockage.
Les applications principales concernent la fixation d’isolant thermique en une ou deux couches, la pose d’ossature primaire en bois ou métal, ainsi que la mise en place éventuelle d’un pare-pluie, en respectant une lame d’air ventilée pour assurer la durabilité et la performance thermique de l’ensemble du système de bardage.
- matière : acier galvanisé DX51D+Z350 avec galvanisation à chaud, dépôt de zinc de 350 g/m² sur 2 faces (épaisseur environ 25 μm)
- épaisseur : 2,5 mm
- conforme aux cahiers 3316 et 3194 du CSTB (rapport d’essai n°CLC 15 - 26057061)
- perçages sur l’aile d’appui : 2 trous oblongs horizontaux Ø9x25 pour fixation par goujon d’ancrage Ø8, 1 trou oblong central Ø10.5x18 pour fixation par cheville nylon Ø10 ou goujon Ø8
- perçages sur l’aile principale : 1 trou oblong Ø8.5x40 pour réglage de l’ossature primaire, 6 trous d’encadrement Ø6 pour passage des fixations de blocage
- disposition recommandée : entraxe horizontal 60 cm, entraxe vertical 1,35 m (réduit à 90 cm en rive)
- résistances admissibles selon rapport CSTB : charges verticales (poids du bardage) avec déformation résiduelle maximale de 0,2 % de la longueur de l’équerre, charges horizontales (vent) avec déformation résiduelle inférieure à 1 mm après 150 cycles de charge
- coefficient de sécurité : 1,5 sur charges verticales, 2 sur charges horizontales
- longueurs disponibles : 25 longueurs de 40 mm à 350 mm
- référence fournisseur : EKER190
- fabriqué en France
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et traitements utilisés pour cette équerre de bardage ?
L’équerre EKER190 est fabriquée en acier galvanisé DX51D+Z350 avec une galvanisation à chaud assurant un dépôt de zinc de 350 g/m² sur les deux faces. Cette protection anticorrosion est adaptée aux atmosphères extérieures protégées et ventilées. L’épaisseur de l’acier est de 2,5 mm.
Comment se réalise la fixation de l’équerre sur le mur porteur et sur l’ossature primaire ?
La fixation sur le mur porteur béton s’effectue soit avec un goujon d’ancrage Ø8 inséré dans l’un des deux trous oblongs horizontaux Ø9x25, soit avec une cheville nylon Ø10 ou un goujon Ø8 dans le trou oblong central Ø10,5x18. Le chevron est fixé sur l’équerre par un tirefond Ø7 dans le trou oblong Ø8,5x40, complété par deux vis Ø5 assurant l’anti-rotation du chevron.
Quelles sont les recommandations de mise en œuvre pour cette équerre ?
La pose standard prévoit un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive. En rive de bâtiment, les équerres sont placées du même côté du chevron d’extrémité. La quantité moyenne est d’environ 1,5 équerre par m².
Quelles sont les résistances admissibles de l’équerre EKER190 selon le CSTB ?
Selon le rapport d’essai n°CLC 15-26057061 du CSTB, l’équerre de 190 mm supporte une charge verticale de 10 daN sous 1 mm de déformation et 17 daN sous 3 mm de déformation, ainsi qu’une charge horizontale de 90 daN (vent). Ces valeurs intègrent un coefficient de sécurité de 1,5 pour les charges verticales et de 2 pour les charges horizontales.
Quels sont les perçages spécifiques présents sur l’équerre et leur fonction ?
L’équerre dispose de plusieurs perçages : deux trous oblongs horizontaux Ø9x25 pour la fixation murale par goujon à droite ou à gauche, un trou oblong central Ø10,5x18 pour fixation par cheville nylon ou goujon, un trou oblong Ø8,5x40 sur l’aile principale pour le réglage de l’ossature primaire, et six trous d’encadrement Ø6 pour le passage des fixations de blocage.
