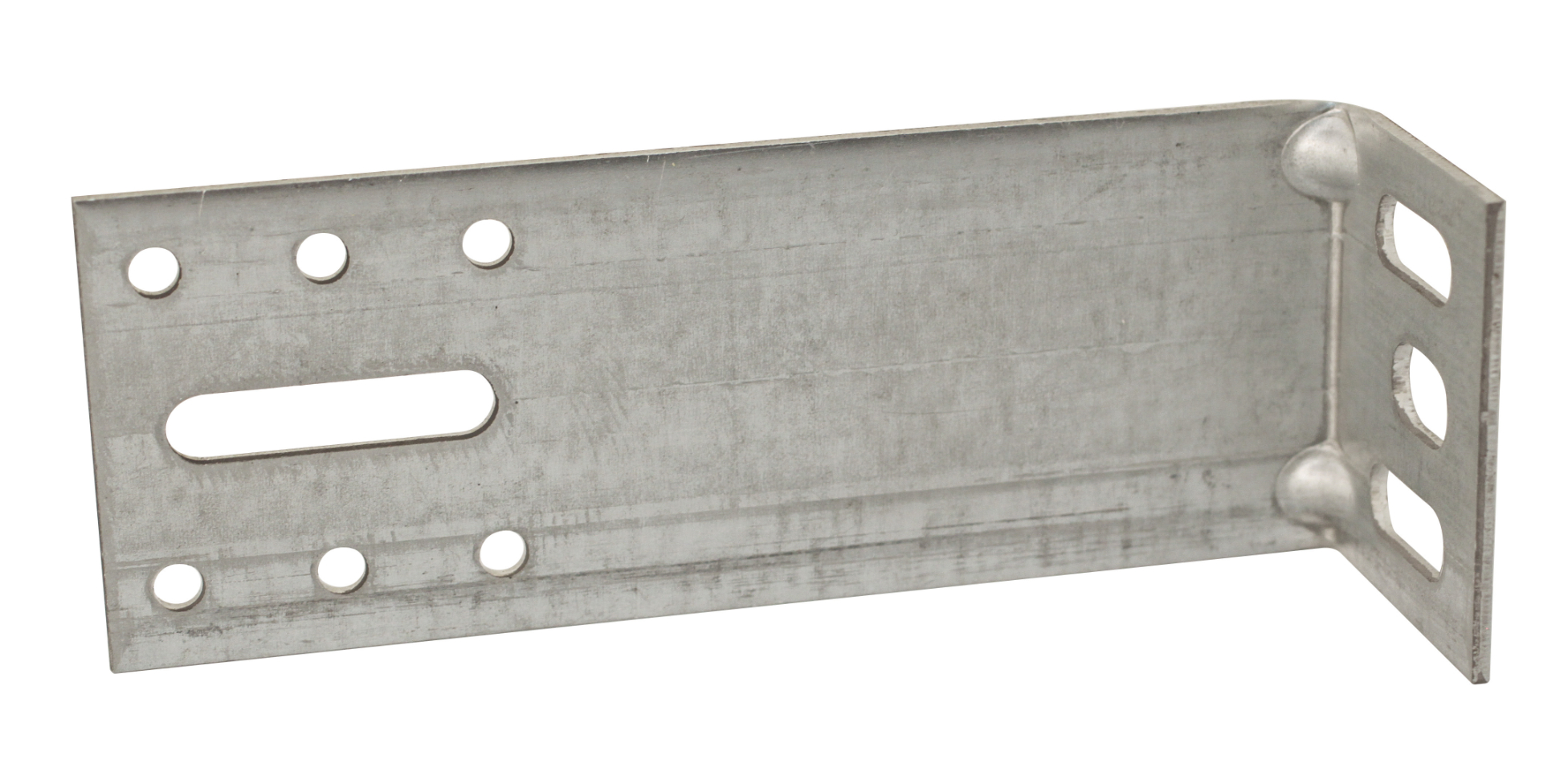

équerre de bardage - 220mm - SCELL-IT - EKER220
Référence : S344EKER220
Découvrez équerre de bardage - 220mm - SCELL-IT - EKER220 disponible à l'achat
- Conforme aux cahiers 3316 et 3194 du CSTB
- Perçage pour fixation au mur porteur avec plusieurs options
- Ajustement facile de l'ossature primaire grâce aux trous oblongs
- Conception robuste assurant une excellente stabilité
- Compatible avec divers systèmes de fixation pour plus de flexibilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

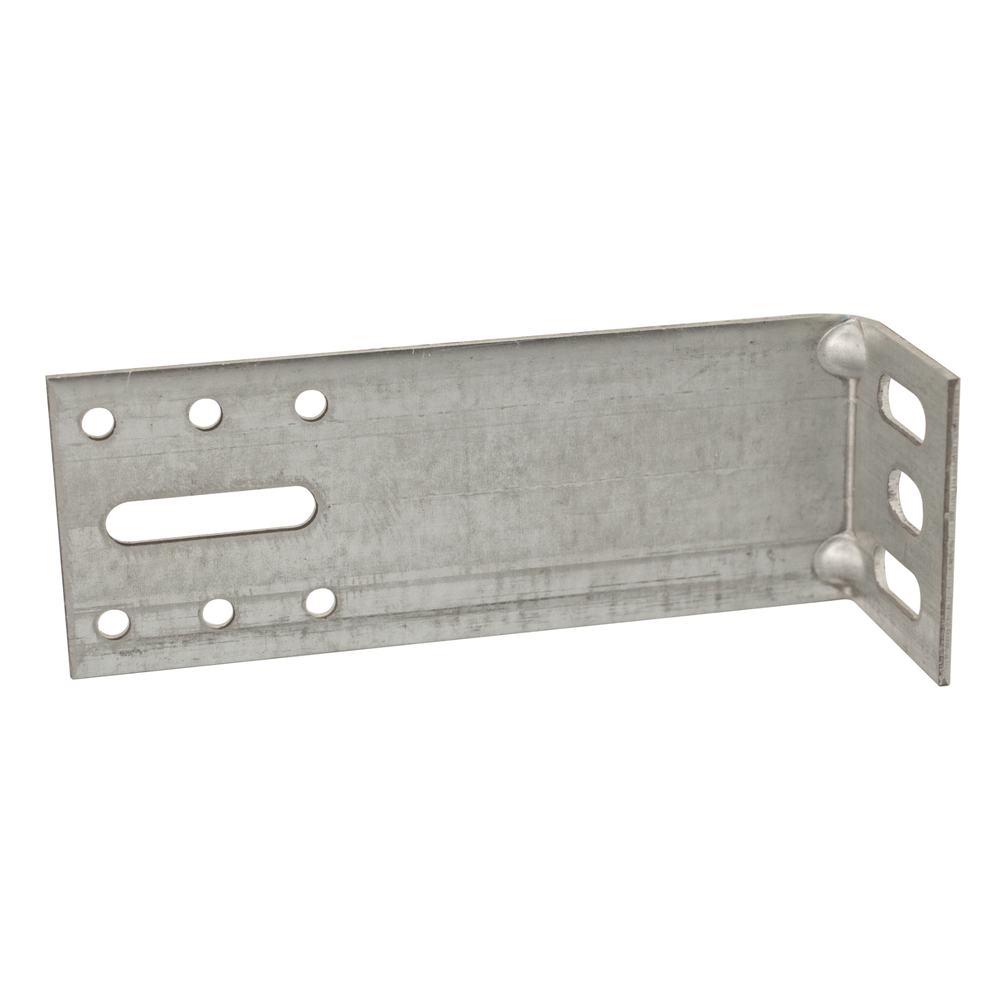

L’équerre de bardage SCELL-IT EKER220 est un élément métallique en acier galvanisé DX51D+Z350 d’une épaisseur de 2,5 mm, spécialement conçu pour la fixation d’ossatures bois ou métal dans les systèmes de bardage rapporté.
Ce produit est conforme aux cahiers 3316 et 3194 du CSTB, validé par le rapport d’essai n°CLC 15 - 26057061, garantissant sa qualité et sa résistance mécanique.
L’acier bénéficie d’une galvanisation à chaud avec un dépôt de zinc de 350 g/m² sur les deux faces, assurant une protection anti-corrosion adaptée aux atmosphères extérieures protégées et ventilées.
L’équerre présente un perçage optimisé pour faciliter la fixation et le réglage :
- Sur l’aile d’appui destinée à la fixation au mur porteur, elle dispose de deux trous oblongs horizontaux Ø9x25 permettant une fixation par goujon d’ancrage Ø8 à droite ou à gauche de l’ossature, ainsi qu’un trou oblong central Ø10,5x18 pour fixation par cheville nylon Ø10 ou goujon Ø8.
- Sur l’aile principale, un trou oblong Ø8,5x40 facilite le réglage de l’ossature primaire, accompagné de six trous d’encadrement Ø6 pour le passage des fixations de blocage.
La fixation de l’équerre sur le support béton s’effectue soit par goujon Ø8 dans le trou oblong supérieur, soit par cheville nylon Ø10 dans le trou central.
La fixation des chevrons sur l’équerre est réalisée à l’aide d’un tirefond Ø7 dans le trou oblong central et de deux vis Ø5 assurant la stabilité et l’anti-rotation du chevron.
La mise en œuvre standard prévoit un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive de bâtiment, ce qui correspond à environ 1,5 équerre par m².
Les performances mécaniques validées par le CSTB garantissent :
- Une résistance aux charges verticales (poids du bardage) avec une déformation limitée à 1 ou 3 mm selon le type de bardage.
- Une résistance aux charges horizontales (vent) avec une déformation résiduelle inférieure à 1 mm après 150 cycles de charge.
Un coefficient de sécurité de 1,5 est appliqué pour les charges verticales et de 2 pour les charges horizontales.
Les équerres sont disponibles en 25 longueurs, de 40 mm à 350 mm, permettant une grande flexibilité d’utilisation selon les besoins du chantier.
Le conditionnement se fait dans une boîte en carton renforcée adaptée aux dimensions des équerres, garantissant une bonne résistance aux chocs et facilitant un stockage optimisé. Le poids des boîtes varie entre 9 et 18 kg selon la référence.
Ce produit est idéal pour la fixation d’isolants thermiques en une ou deux couches, la pose d’ossatures primaires en bois ou métal, et la mise en place de parements ventilés dans le cadre de solutions d’isolation thermique par l’extérieur (ITE).
Elle est conçue pour la fixation d’ossatures primaires en bois ou métal dans le cadre de bardages rapportés. L’équerre présente sur son aile d’appui trois trous oblongs pour fixation au mur porteur : deux trous horizontaux oblongs Ø9x25 permettant une fixation à droite ou à gauche par goujon d’ancrage Ø8, et un trou central oblong Ø10,5x18 destiné à une fixation par cheville nylon Ø10 ou goujon Ø8. Sur l’aile principale, elle dispose d’un trou oblong Ø8,5x40 pour le réglage de l’ossature primaire, ainsi que six trous d’encadrement Ø6 pour le passage des fixations de blocage.
Pour la mise en œuvre, il est recommandé de positionner les équerres avec un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m en partie courante, réduit à 90 cm en rive de bâtiment. La fixation sur le support béton s’effectue soit par goujon Ø8 dans le trou oblong supérieur, soit par cheville nylon Ø10 dans le trou central. La fixation du chevron sur l’équerre se réalise avec un tirefond Ø7 dans le trou oblong central, complété par deux vis Ø5 pour assurer l’anti-rotation du chevron.
La gamme EKER propose 25 longueurs d’équerres, de 40 mm à 350 mm, dont la version EKER220 correspond à une longueur de 220 mm. Les résistances admissibles, validées par le CSTB, sont adaptées aux charges verticales (poids du bardage) et horizontales (dépression due au vent), avec un coefficient de sécurité de 1,5 pour les charges verticales et de 2 pour les charges horizontales. Pour la longueur 220 mm, la résistance admissible sous 1 mm de déformation est de 7 daN, sous 3 mm de déformation de 13 daN, et la résistance à la charge horizontale est de 90 daN.
L’équerre est utilisée dans les systèmes d’isolation thermique par l’extérieur (ITE) en 1 ou 2 couches, avec fixation par chevilles à rosace, garantissant une ossature primaire solide et ventilée. Le parement est fixé sur l’ossature en respectant une lame d’air ventilée.
Enfin, les équerres sont emballées dans des boîtes en carton renforcé adaptées à leurs dimensions, garantissant une bonne résistance aux chocs et facilitant leur stockage. Le poids des boîtes varie entre 9 et 18 kg selon la référence.
- matière : acier galvanisé DX51D+Z350, galvanisation à chaud avec dépôt de zinc de 350 g/m² sur les deux faces, épaisseur 2,5 mm
- conforme aux cahiers 3316 et 3194 du CSTB (rapport d’essai n°CLC 15 - 26057061)
- perçage sur l’aile d’appui pour fixation au mur porteur : 2 trous oblongs horizontaux Ø9x25 pour fixation par goujon d’ancrage Ø8 à droite ou à gauche, 1 trou oblong central Ø10,5x18 pour fixation par cheville nylon Ø10 ou goujon Ø8
- perçage sur l’aile principale : 1 trou oblong Ø8,5x40 pour réglage de l’ossature primaire, 6 trous d’encadrement Ø6 pour passage des fixations de blocage
- fixation sur support béton par goujon Ø8 ou cheville nylon Ø10
- fixation des chevrons sur l’équerre avec tirefond Ø7 et deux vis Ø5 assurant la stabilité et l’anti-rotation
- entraxe horizontal recommandé : 60 cm, entraxe vertical : 1,35 m (réduit à 90 cm en rive de bâtiment)
- disponible en 25 longueurs de 40 mm à 350 mm
- résistance aux charges verticales (poids du bardage) avec déformation limitée à 1 mm ou 3 mm selon type de bardage, coefficient de sécurité 1,5
- résistance aux charges horizontales (vent) avec déformation résiduelle inférieure à 1 mm après 150 cycles, coefficient de sécurité 2
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et traitements utilisés pour cette équerre de bardage ?
L’équerre EKER220 est fabriquée en acier galvanisé DX51D+Z350 avec une galvanisation à chaud assurant un dépôt de zinc de 350 g/m² sur les deux faces. Cette protection anti-corrosion est adaptée aux atmosphères extérieures protégées et ventilées. L’épaisseur de l’acier est de 2,5 mm.
Comment se réalise la fixation de l’équerre sur le mur porteur et l’ossature primaire ?
La fixation sur mur porteur béton s’effectue soit par goujon d’ancrage Ø8 dans les trous oblongs horizontaux Ø9x25, soit par cheville nylon Ø10 dans un trou oblong central Ø10,5x18. La fixation du chevron bois sur l’équerre métallique se fait avec un tirefond Ø7 dans un trou oblong Ø8,5x40, complété par deux vis Ø5 pour éviter la rotation du chevron.
Quelles sont les recommandations de pose concernant l’espacement des équerres ?
Selon les cahiers CSTB 3316 et 3194, l’entraxe horizontal standard entre chevrons est de 60 cm et l’entraxe vertical de 1,35 m en partie courante, réduit à 90 cm en rive. Les équerres sont disposées en quinconce de part et d’autre des chevrons, avec une moyenne d’environ 1,5 équerre par m².
Quelles sont les résistances admissibles de l’équerre EKER220 aux charges verticales et horizontales ?
Pour la longueur 220 mm, la résistance aux charges verticales est de 7 daN sous 1 mm de déformation et 13 daN sous 3 mm, avec un coefficient de sécurité de 1,5. La résistance aux charges horizontales (vent) est de 90 daN, avec un coefficient de sécurité de 2, validée par le CSTB.
Comment l’équerre EKER220 s’intègre-t-elle dans un système d’isolation thermique par l’extérieur (ITE) ?
Cette équerre est conçue pour la fixation d’ossatures primaires en bardage rapporté, compatible avec ossature bois ou métal. Elle permet la pose d’isolants thermiques en une ou deux couches, avec fixation par chevilles à rosace, en garantissant une lame d’air ventilée derrière le parement pour une bonne ventilation.
