équerre de bardage - 320mm - SCELL-IT - EKER320
Référence : S344EKER320
Découvrez équerre de bardage - 320mm - SCELL-IT - EKER320 disponible à l'achat
- Conforme aux normes 3316 et 3194 du CSTB.
- Fixation facile grâce à plusieurs points de perçage.
- Système de réglage pour une ossature primaire optimisée.
- Adapté pour des installations solides et durables.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

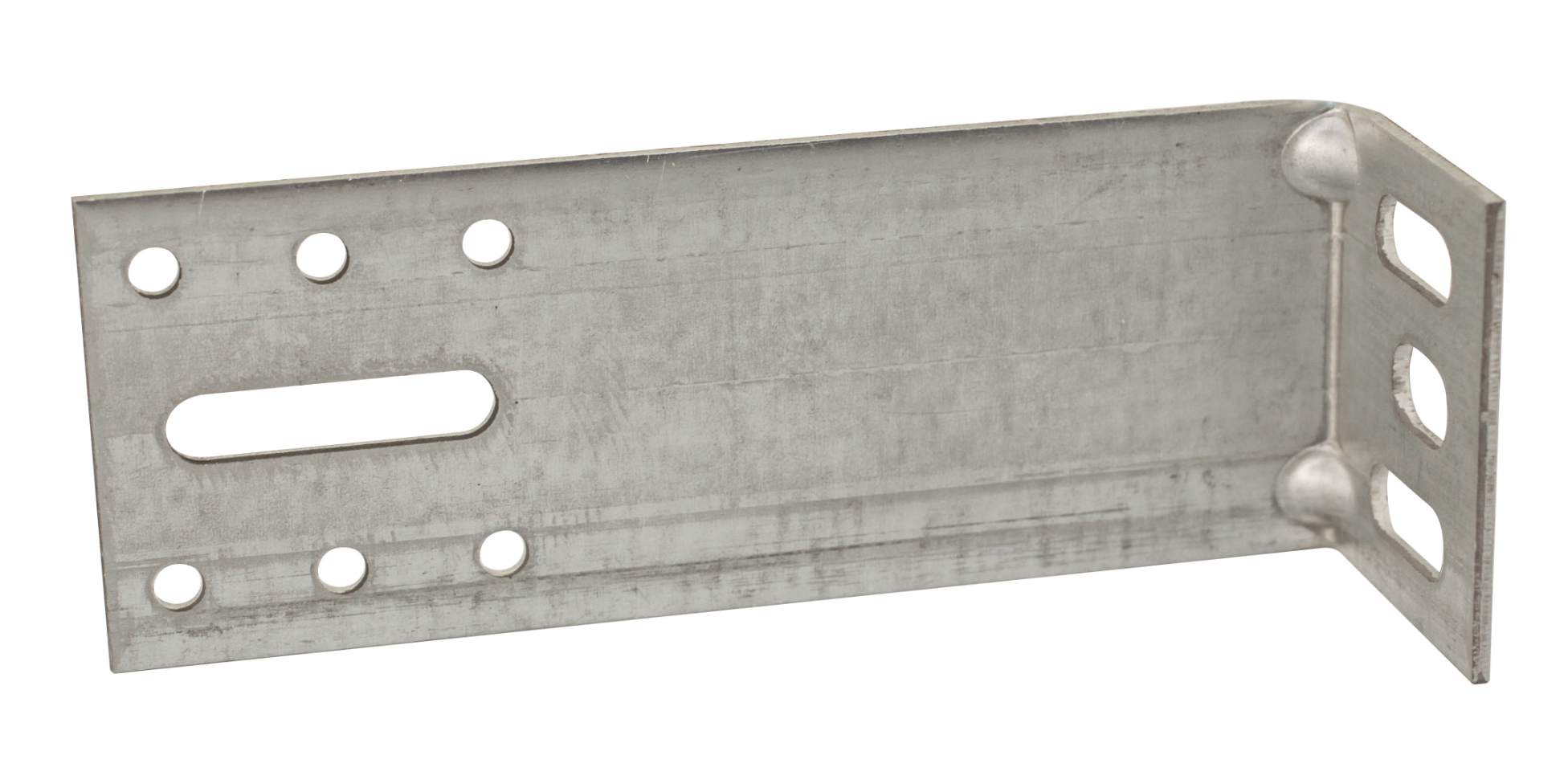

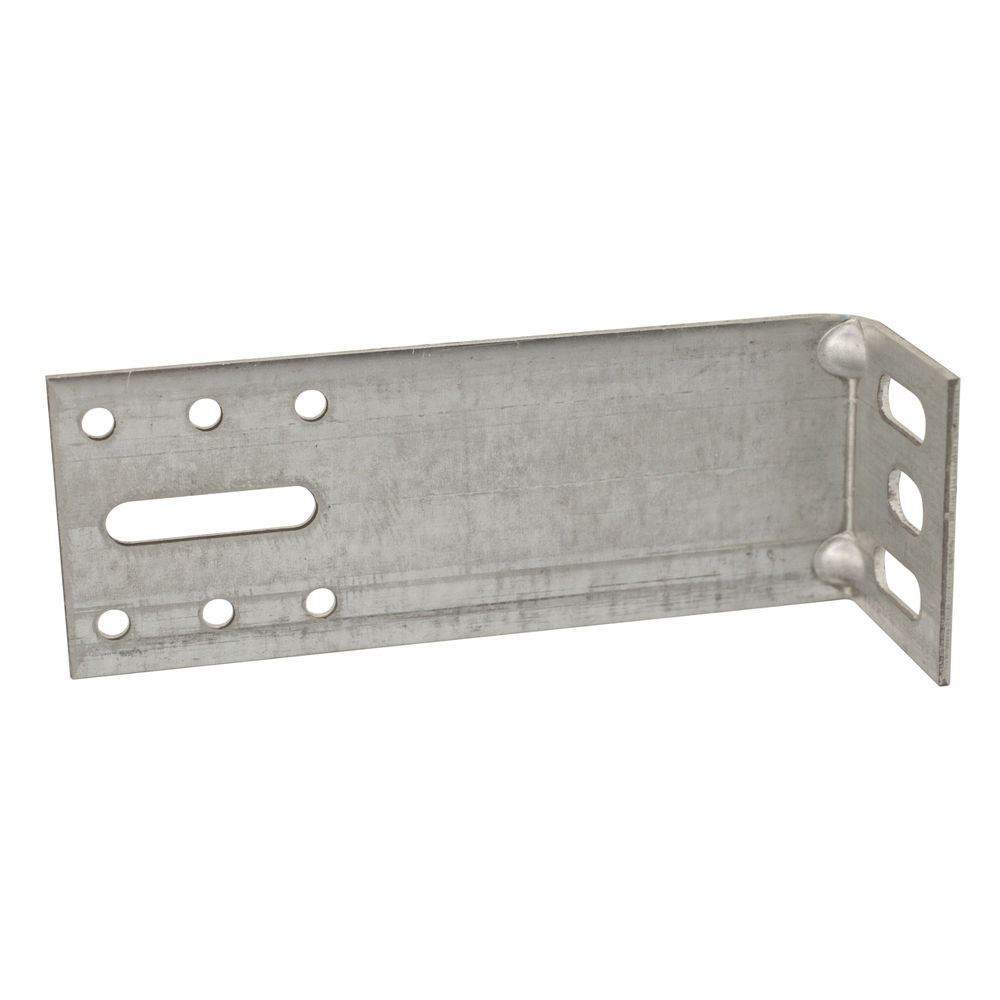

L’équerre de bardage SCELL-IT EKER320 est un élément en acier galvanisé DX51D+Z350 d’une épaisseur de 2,5 mm, spécialement conçu pour la fixation d’ossatures primaires dans les bardages rapportés.
Ce produit bénéficie d’une galvanisation à chaud avec un dépôt de zinc de 350 g/m² sur les deux faces, assurant une protection anti-corrosion optimale pour des atmosphères extérieures protégées et ventilées.
L’équerre est conforme aux cahiers 3316 et 3194 du CSTB, validée par le rapport d’essai n°CLC 15 - 26057061, garantissant sa qualité, sa résistance mécanique et sa durabilité.
Elle dispose de plusieurs perçages optimisés pour faciliter la fixation et le réglage de l’ossature :
- Sur l’aile d’appui, deux trous oblongs horizontaux de 9x25 mm permettent une fixation à droite ou à gauche par goujon d’ancrage Ø8.
- Un trou oblong central de 10,5x18 mm permet une fixation par cheville nylon Ø10 ou goujon Ø8.
- Sur l’aile principale, un trou oblong de 8,5x40 mm assure le réglage de l’ossature primaire.
- Six trous d’encadrement Ø6 facilitent le passage des fixations de blocage.
L’équerre s’adapte aussi bien aux ossatures bois qu’aux ossatures métalliques, avec une disposition recommandée par le CSTB : un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive.
La quantité moyenne utilisée est d’environ 1,5 équerre par mètre carré.
La fixation sur le mur porteur béton s’effectue soit par goujon Ø8 dans le trou oblong supérieur Ø9x25, soit par cheville nylon Ø10 dans le trou central Ø10,5x18.
La fixation du chevron sur l’équerre se réalise avec un tirefond Ø7 dans le trou oblong central Ø8,5x40, complété par deux vis Ø5 assurant l’anti-rotation du chevron.
Les performances mécaniques certifiées selon les essais CSTB sont les suivantes :
- La résistance aux charges verticales (poids du bardage) varie selon la longueur de l’équerre, avec des valeurs allant jusqu’à 33 daN sous 1 mm de déformation pour les longueurs jusqu’à 140 mm, et 7 daN pour les longueurs supérieures à 300 mm.
- La résistance aux charges horizontales (vent) est constante à 90 daN, avec un coefficient de sécurité de 2 appliqué.
- Les déformations admissibles sont de 1 mm ou 3 mm selon la nature du bardage, avec un coefficient de sécurité de 1,5.
L’équerre est disponible en 25 longueurs, de 40 mm à 350 mm, permettant une adaptation précise aux besoins du chantier.
Le conditionnement se fait dans une boîte en carton renforcée, adaptée aux dimensions du produit, garantissant une bonne résistance aux chocs et un empilement optimisé pour le stockage.
Le poids de la boîte varie entre 9 et 18 kg selon la référence.
En résumé, l’équerre de bardage EKER320 est un produit robuste, conforme aux normes CSTB, offrant une fixation facile et réglable pour ossatures primaires en bardage rapporté.
Elle convient à différentes configurations d’ossatures bois ou métal et bénéficie d’une protection anti-corrosion efficace grâce à sa galvanisation à chaud.
Elle est conçue pour la fixation d’ossatures primaires en bardage rapporté, aussi bien sur ossature bois que métal. L’équerre présente plusieurs perçages fonctionnels : sur l’aile d’appui, deux trous oblongs horizontaux Ø9x25 permettent la fixation au mur porteur par goujon d’ancrage Ø8, à droite ou à gauche, ainsi qu’un trou oblong central Ø10,5x18 pour fixation par cheville nylon Ø10 ou goujon Ø8. Sur l’aile principale, un trou oblong Ø8,5x40 facilite le réglage de l’ossature primaire, accompagné de six trous d’encadrement Ø6 pour le passage des fixations de blocage.
La mise en œuvre standard recommande un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m (réduit à 90 cm en rive), avec une quantité moyenne d’environ 1,5 équerre par mètre carré. La fixation de l’équerre sur un support béton s’effectue soit par goujon Ø8 dans le trou oblong supérieur Ø9x25, soit par cheville nylon Ø10 dans le trou central Ø10,5x18. La fixation des chevrons sur l’équerre est réalisée à l’aide d’un tirefond Ø7 dans le trou oblong central Ø8,5x40, complété par deux vis Ø5 assurant l’anti-rotation du chevron.
L’équerre EKER320 fait partie d’une gamme de 25 longueurs disponibles, allant de 40 mm à 350 mm, offrant une grande adaptabilité selon les besoins du chantier.
Les résistances admissibles, validées par le CSTB, garantissent une tenue fiable aux charges verticales (poids du bardage) et horizontales (dépression due au vent). Pour la longueur de 320 mm, la résistance aux charges verticales est de 7 daN sous 1 mm de déformation et 7 daN sous 3 mm, tandis que la résistance aux charges horizontales est de 90 daN, avec des coefficients de sécurité de 1,5 pour les charges verticales et 2 pour les charges horizontales.
Cette équerre est destinée à une utilisation dans la pose de bardage rapporté avec isolation thermique par l’extérieur (ITE), fixée sur des supports adaptés par chevilles métalliques ou plastiques, et permettant la mise en place d’un pare-pluie avec lame d’air ventilée.
Enfin, les équerres sont conditionnées dans des boîtes en carton renforcé adaptées aux dimensions, assurant une bonne résistance aux chocs et facilitant le stockage.
- matière : acier galvanisé DX51D+Z350 avec galvanisation à chaud et dépôt de zinc de 350 g/m² sur 2 faces
- épaisseur : 2,5 mm
- conforme aux cahiers 3316 et 3194 du CSTB (rapport d’essai n°CLC 15 - 26057061)
- perçages sur l’aile d’appui : 2 trous oblongs horizontaux Ø9x25 mm pour fixation par goujon d’ancrage Ø8, 1 trou oblong central Ø10,5x18 mm pour fixation par cheville nylon Ø10 ou goujon Ø8
- perçages sur l’aile principale : 1 trou oblong Ø8,5x40 mm pour réglage de l’ossature primaire, 6 trous d’encadrement Ø6 mm pour passage des fixations de blocage
- disposition recommandée : entraxe horizontal 60 cm, entraxe vertical 1,35 m (réduit à 90 cm en rive)
- résistance aux charges verticales (poids du bardage) : jusqu’à 33 daN sous 1 mm de déformation pour longueurs jusqu’à 140 mm, et 7 daN pour longueurs supérieures à 300 mm
- résistance aux charges horizontales (vent) : constante à 90 daN avec coefficient de sécurité 2
- déformations admissibles : 1 mm ou 3 mm selon la nature du bardage, avec coefficient de sécurité 1,5
- 25 longueurs disponibles de 40 mm à 350 mm
- fixation sur mur porteur béton : goujon Ø8 dans trou oblong Ø9x25 mm ou cheville nylon Ø10 dans trou oblong Ø10,5x18 mm
- fixation du chevron sur l’équerre : tirefond Ø7 dans trou oblong Ø8,5x40 mm, complété par 2 vis Ø5 pour anti-rotation
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et traitements utilisés pour cette équerre de bardage ?
L’équerre EKER320 est fabriquée en acier galvanisé DX51D+Z350 avec une galvanisation à chaud déposant 350 g/m² de zinc sur les deux faces, assurant une protection anti-corrosion adaptée aux environnements extérieurs protégés et ventilés. Son épaisseur est de 2,5 mm.
Comment se réalise la fixation de l’équerre sur le mur porteur et sur l’ossature ?
La fixation sur le mur porteur béton s’effectue soit par goujon d’ancrage Ø8 dans les trous oblongs horizontaux Ø9x25, soit par cheville nylon Ø10 dans le trou oblong central Ø10,5x18. Le chevron est fixé sur l’équerre avec un tirefond Ø7 dans le trou oblong Ø8,5x40, complété par deux vis Ø5 pour éviter la rotation du chevron.
Quelles sont les recommandations de mise en œuvre concernant l’espacement des équerres ?
Pour une pose standard, les équerres sont disposées avec un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive de bâtiment. La quantité moyenne est d’environ 1,5 équerre par m².
Quelles sont les résistances admissibles de cette équerre selon le CSTB ?
Selon le rapport d’essai n°CLC 15-26057061 du CSTB, cette équerre supporte une charge verticale admissible de 7 daN sous une déformation de 1 mm pour la longueur 320 mm, et une résistance aux charges horizontales (vent) de 90 daN. Ces valeurs intègrent des coefficients de sécurité (1,5 pour les charges verticales et 2 pour les charges horizontales).
Comment cette équerre s’intègre-t-elle dans un système d’isolation thermique par l’extérieur (ITE) ?
Elle permet la fixation d’ossatures bois ou métal pour bardage rapporté, compatible avec des isolants thermiques en une ou deux couches fixés par chevilles à rosace. Elle favorise également la mise en place d’un pare-pluie avec lame d’air ventilée entre l’isolant et le parement.
